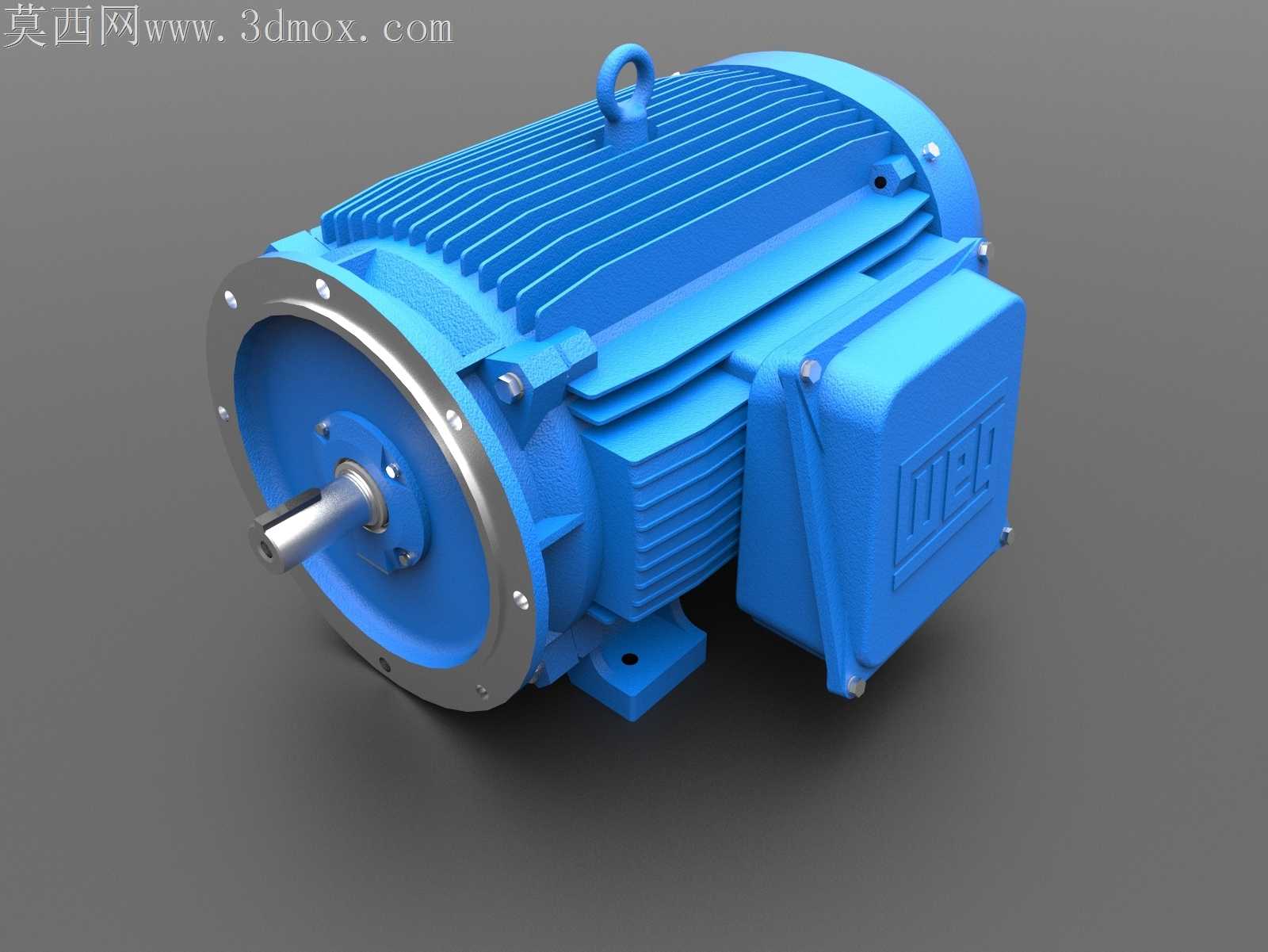

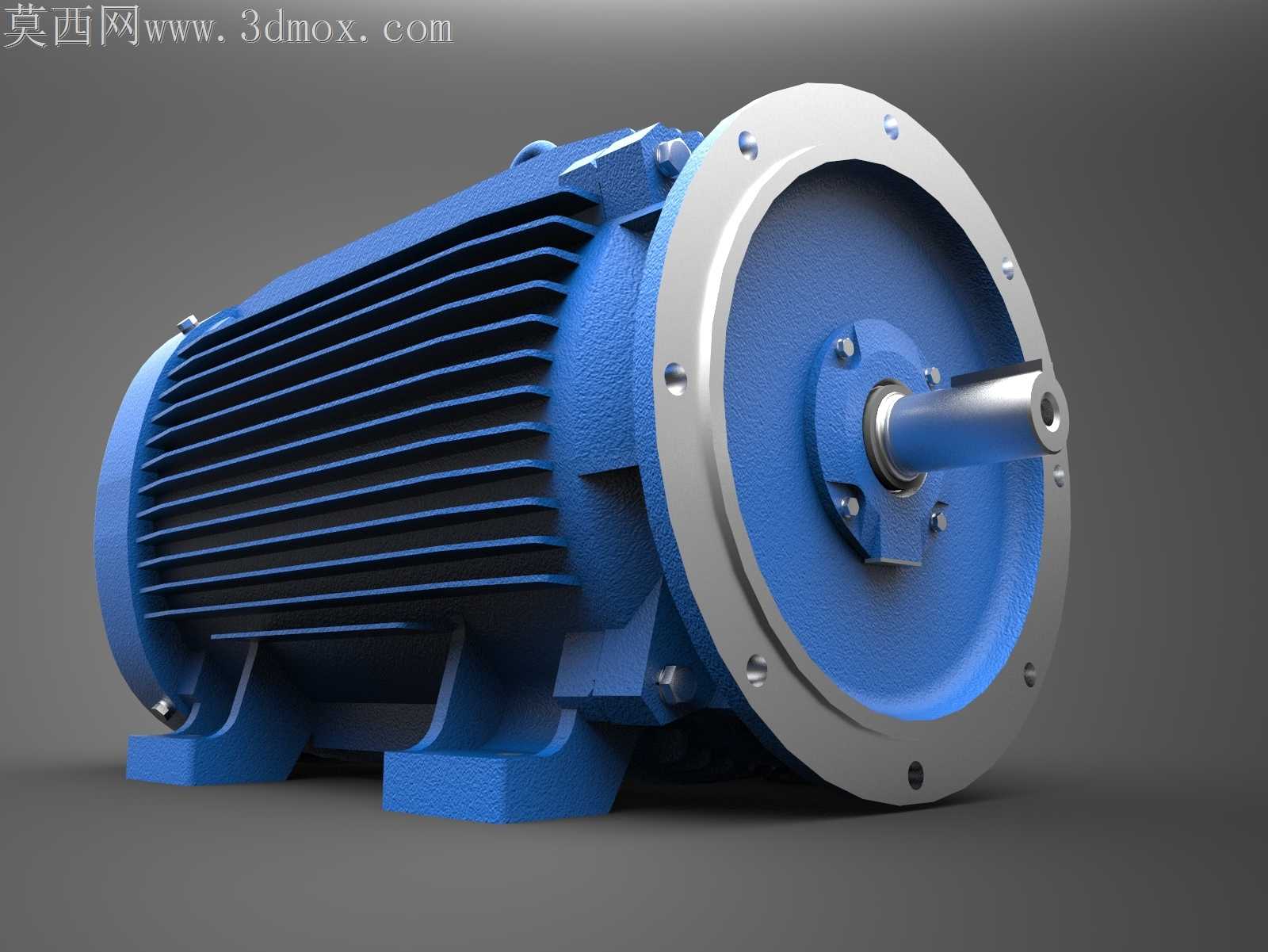

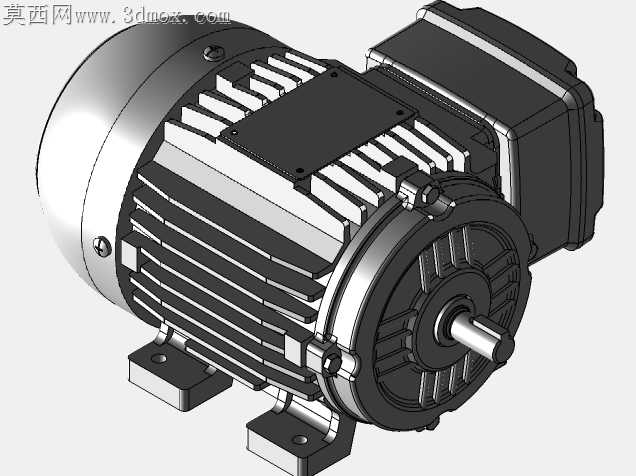

WEG款蓝色工业三相异步电机外观结构

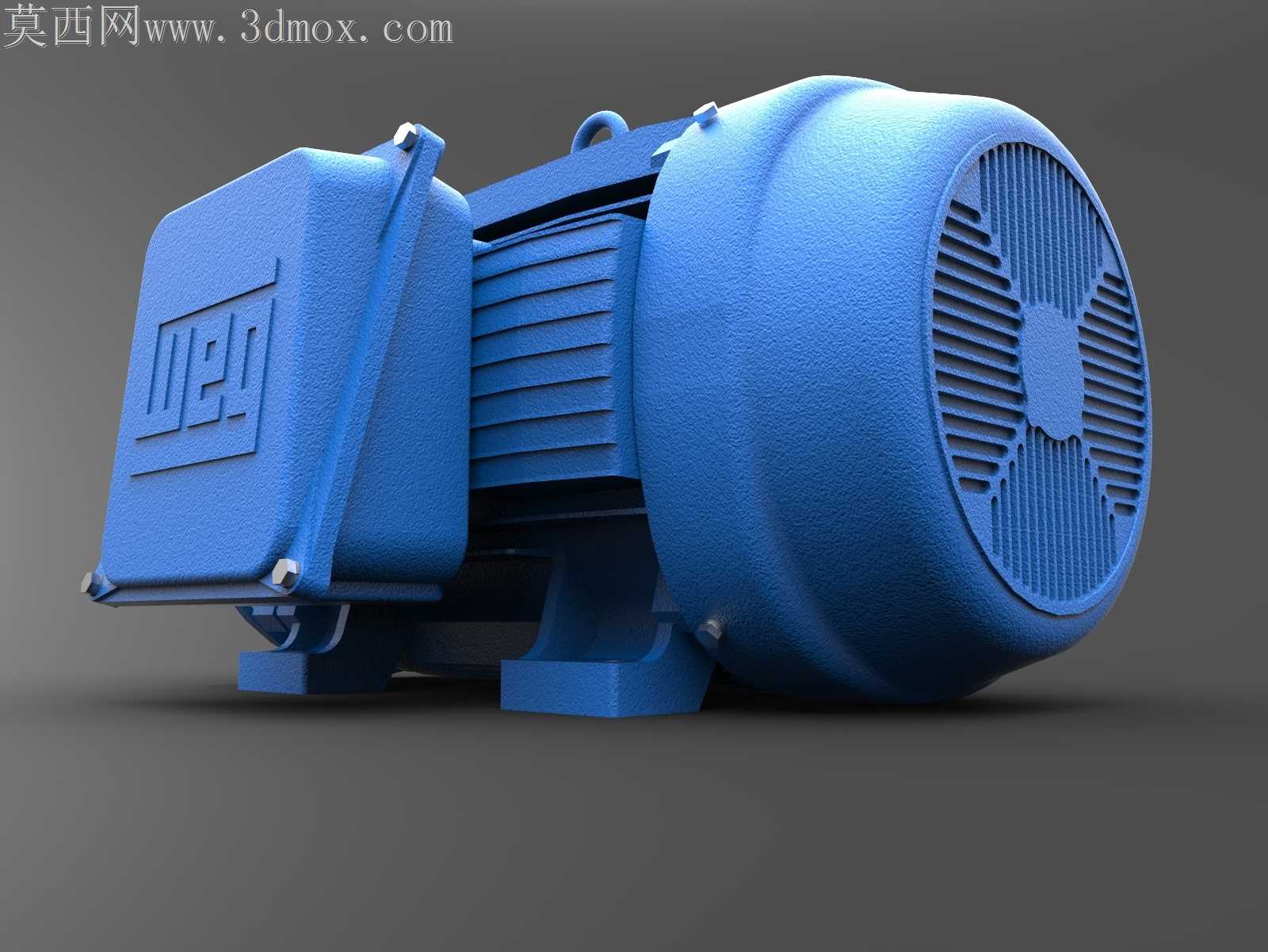

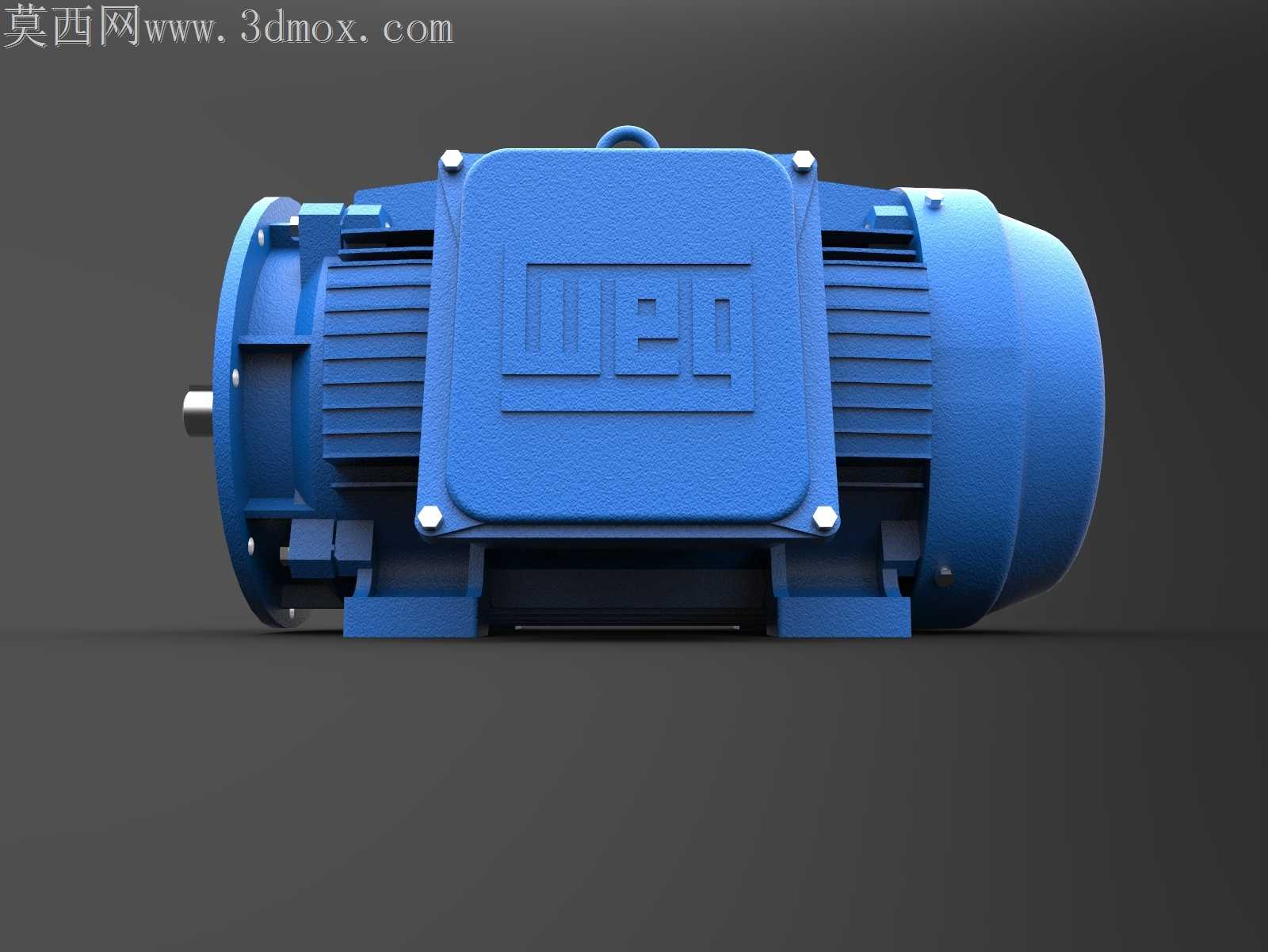

上次在车间帮师傅换同系列电机的时候，接线盒边角的铸造毛刺划开了劳保手套，当时就想着做这套模型的时候得把这些容易被忽略的细节做进去，不能只做个光溜溜的壳子。做接线盒斜向支撑筋的时候特意留了和机座配合的0.2mm公差间隙，之前转通用格式的时候没注意，筋位和机座面直接穿模，反复调整了三次配合面的偏移量才解决跨格式转档的面重叠问题。端盖散热格栅的弧度我拆了厂里同型号旧电机量的实际尺寸，每一条格栅的倾斜角度都和实物一致，之前做直格栅的时候渲染出来总觉得少了原厂的质感，后来才发现格栅是带15度倾角的，既能引导散热风向又能防止大颗粒杂物直接掉进电机内部。底座的安装孔位我特意核对了安装尺寸标准，孔边的铸造倒角也做了出来，之前帮师傅装电机的时候就遇到过模型孔位没留倒角，实际配钻的时候螺栓卡不进去的问题，这次把安装面的平面度公差也在结构里做了预留，避免后续出加工图的时候漏标形位公差。接线盒侧面的品牌标识我没有直接贴贴图，而是做了0.3mm的凸起浮雕，之前用贴图转STEP格式的时候经常出现贴图丢失的问题，做成实体凸起不管转什么通用格式都不会出现标识缺失的情况。风罩的环形加强筋我调整了三次厚度，一开始做太厚显得笨重，做太薄又不符合铸件的壁厚要求，最后定的3mm壁厚刚好匹配同功率段电机的实际铸造工艺，不会出现量产时壁厚不均导致的缩孔问题。做吊环位置的时候特意核对了起吊重心，之前做别的电机模型把吊环放偏了，模拟起吊的时候整个电机歪着，这次把吊环位置设在整机重心的正上方，还在吊环和机座的连接位置做了加强凸台，符合实际起吊的强度要求。输出轴端的键槽尺寸我按标准轴径做了匹配，轴伸端的挡圈槽也没落下，之前帮同学做课程设计的时候他漏了挡圈槽，最后装配的时候轴承没法轴向固定，返工了好久。
