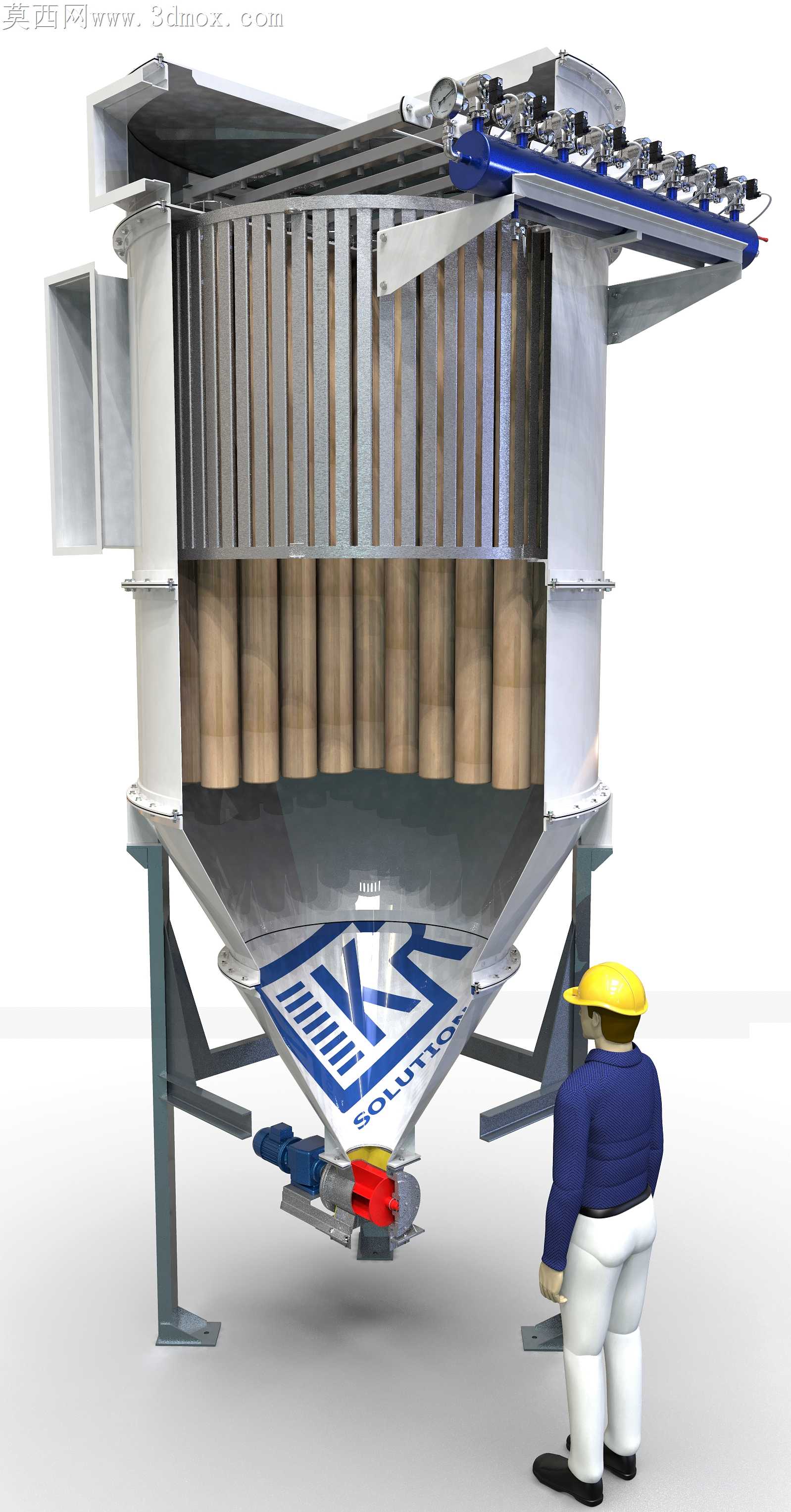

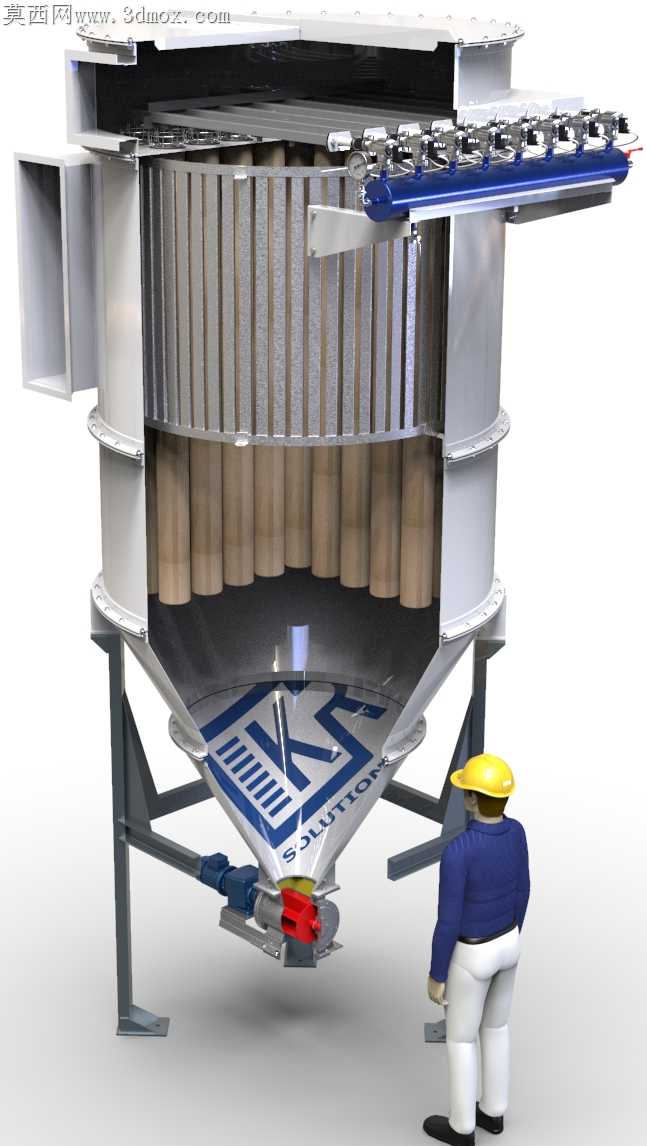

五十二滤芯工业袋式除尘设备结构设计

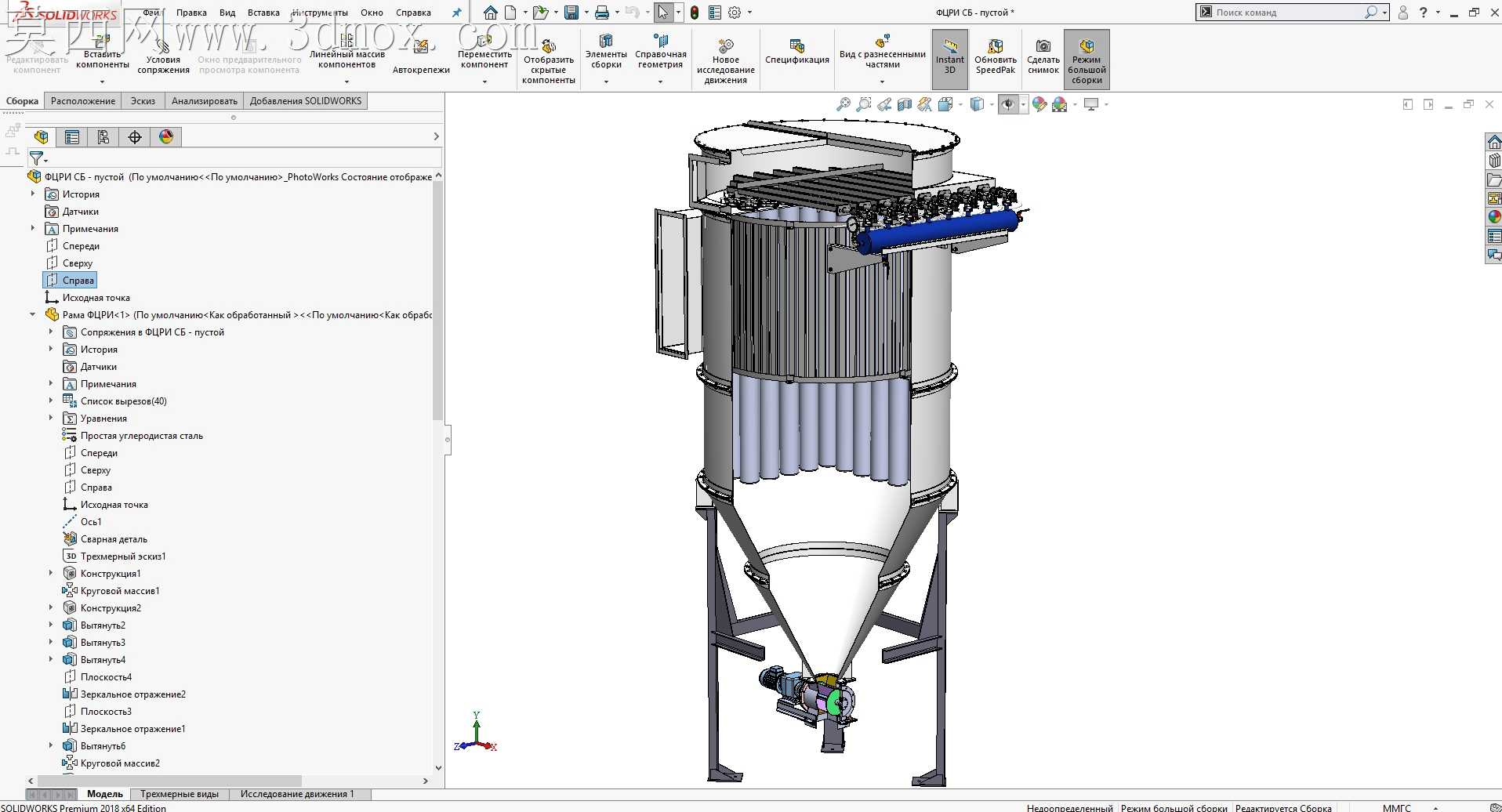

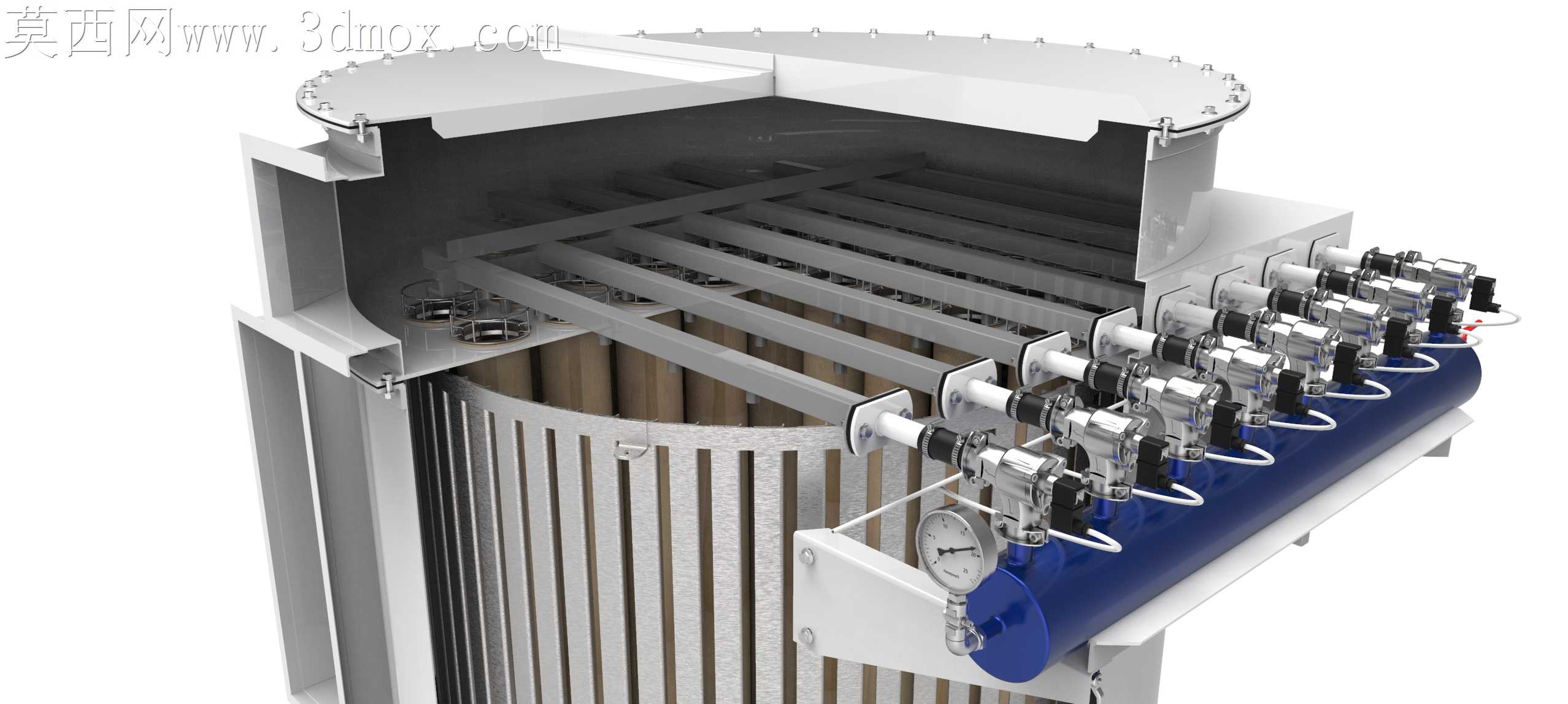

上次去建材加工厂跟进除尘设备改造，现场老设备的滤袋安装位因为焊接变形，滤芯插进去卡涩，清灰的时候喷吹气流偏斜，不到三个月滤袋就磨穿漏灰，回来就想着把这套多滤芯的袋式除尘结构重新捋顺。做这套结构的时候最先卡壳的是上箱体的喷吹管定位，一开始按常规等距排布孔位，转档到装配环境里做干涉检查，发现边缘位置的喷吹口正对着滤芯端盖的加强筋，气流根本没法直吹进滤芯内部，反复调整了三次喷吹管的安装高度和孔位偏移量，才让每一股喷吹气流都能精准对准滤芯中心，不会因为气流偏斜造成滤芯局部磨损。下灰斗的角度也没照搬通用图纸，针对磨蚀性大的粉尘工况，把灰斗壁的倾斜角加大了两度，还在灰斗内壁预留了可更换的耐磨衬板安装位，避免高硬度粉尘长期冲刷磨穿斗壁，之前现场见过灰斗磨穿漏灰积在车间地面，工人清理的时候扬尘漫天的场景，这点细节必须做足。支腿部分做了模块化的分段设计，不用整体焊接成型，运输的时候可以拆分打包，到现场拧紧紧固件就能完成组装，还特意在支腿和箱体连接的位置加了加强筋板，之前见过小厂做的除尘设备支腿没做加强，装满滤芯运行半年就出现支腿变形，整个箱体倾斜的问题。花板的孔位公差特意卡到了0.1毫米以内，避免滤芯安装后出现缝隙，导致未过滤的粉尘直接窜到净气室，之前做样机的时候因为孔位公差留大了，试机的时候净气室出口粉尘浓度超标，拆检才发现是缝隙漏灰，返工磨了半天孔边才解决。顶部的检修门做了快开式的压条结构，不用拧十几个螺栓才能开门，更换滤芯的时候单人就能操作，密封条选了耐温耐磨的硅橡胶材质，不会因为长期接触含尘高温气体过早老化漏风。卸灰阀的连接法兰做了止口定位，安装的时候不用反复对齐孔位，也能保证连接位置的密封性，不会出现卸灰的时候漏风造成二次扬尘。整套结构做下来，特意把所有易磨损的部位都设计成了可快拆更换的结构，不用整台设备返厂维修，现场就能更换易损件，针对高磨蚀性粉尘的工况，把所有气流冲刷的位置都做了耐磨处理的预留位，比常规通用款的除尘设备更适配矿山、建材这类粉尘硬度高的作业场景，不会用个一年半载就出现壳体磨穿、清灰失效的问题。
