韦莫斯D1 R1开源开发电路板结构设计

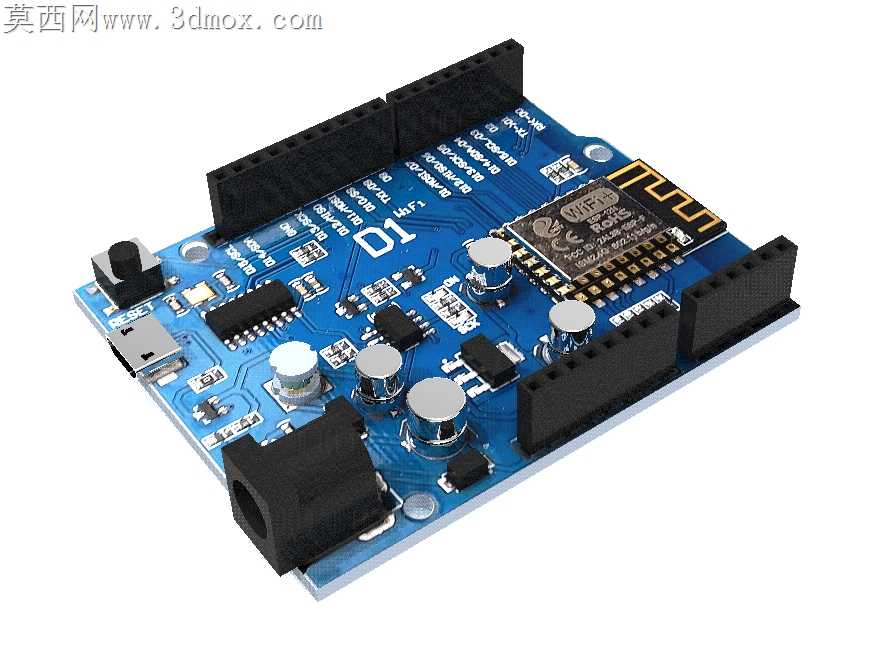

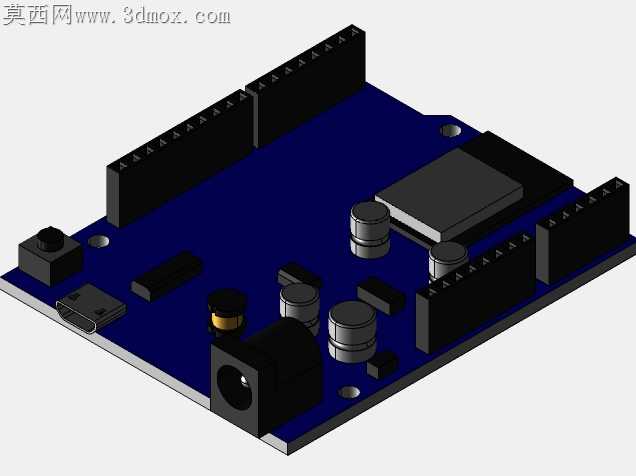

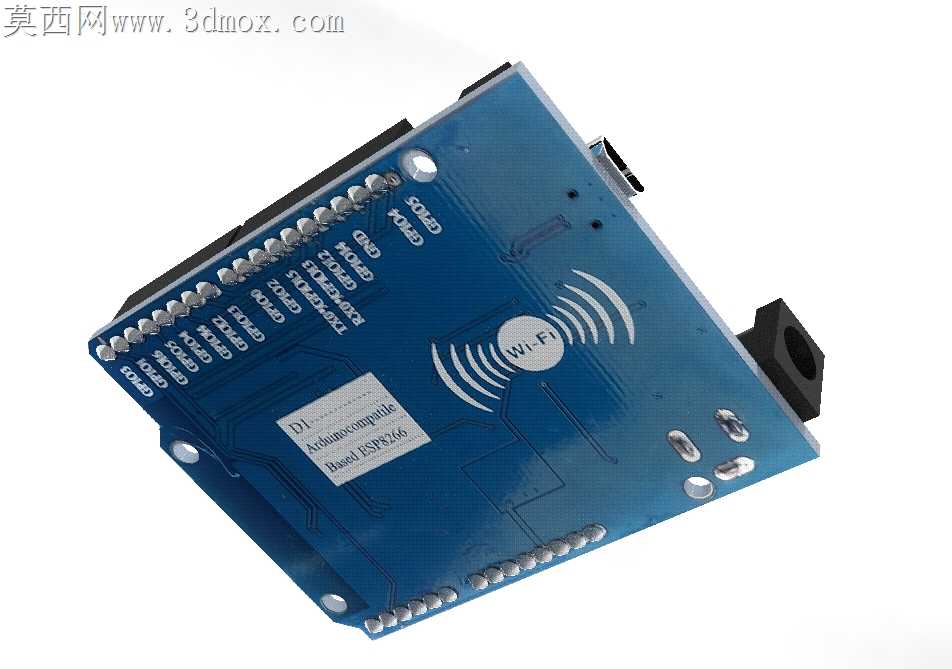

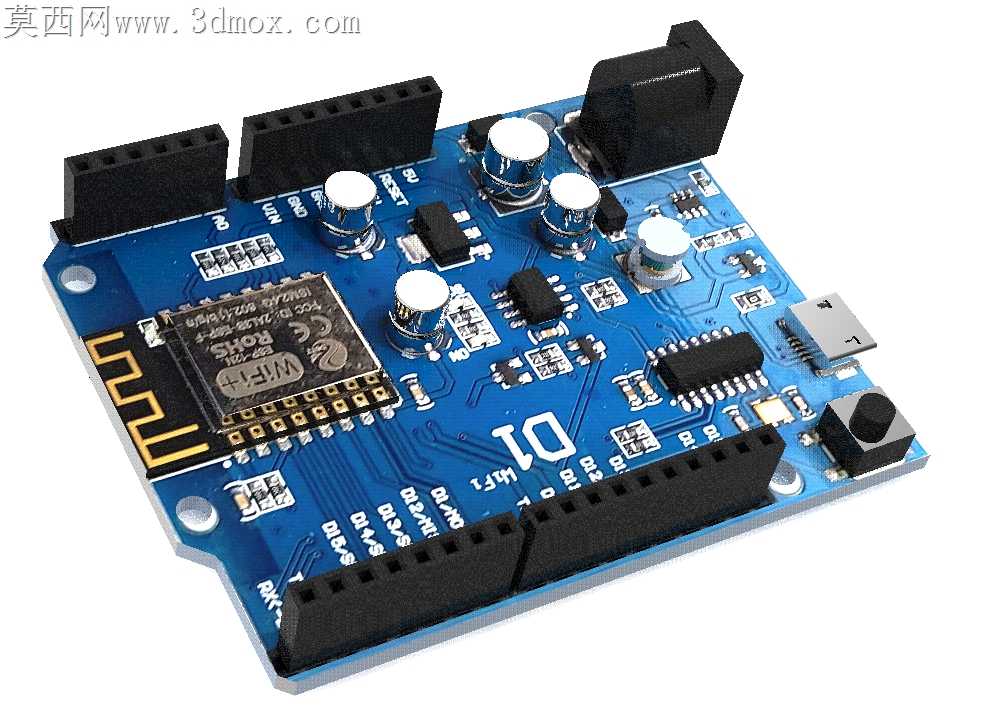

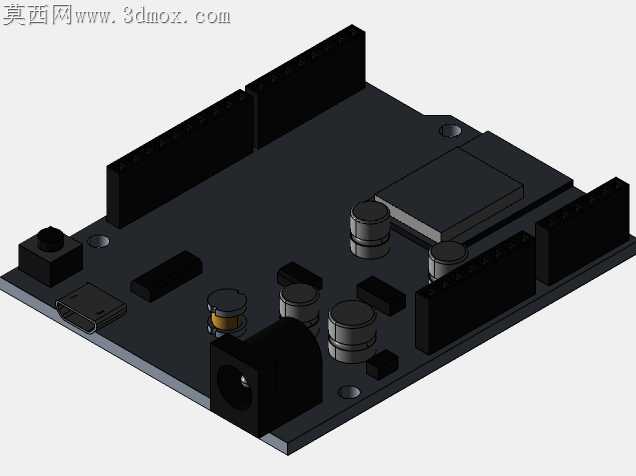

刚拿到第一版打样回来的板卡时，排针座边缘的玻纤毛刺卡进了USB接口的金属外壳缝隙，插数据线的时候总卡滞半秒，后来调整了板边铣削的走刀路径，把排针座和接口的间距留了0.3mm的安全余量，才解决了装配时的剐蹭问题。板载WiFi模块的金属屏蔽罩一开始建模时没考虑回流焊的形变余量，按实测尺寸卡着做的定位柱，试装的时候发现屏蔽罩过炉后微微鼓胀，卡进去会顶到上层排针的焊盘，后来把定位槽的单边放宽了0.15mm，既不会晃荡，也给热形变留了缓冲空间。电源接口的DC座子一开始选的是直插封装，建模时发现焊盘引脚和旁边的电解电容间距太近，波峰焊的时候容易连锡，反复调整了三次电容的摆放角度，最后把电容往板边挪了2mm，还特意给DC座的固定脚加了应力释放的倒角，避免日常插拔电源时扯掉焊盘。做跨格式转档的时候踩过不少坑，一开始直接把参数化模型导成通用格式，板上的丝印层字符经常出现碎面，排针的塑胶座部分偶尔会丢面，后来特意把每个零件按材质分层导出，金属部分、塑胶部分、PCB基板分别做了面修复，转档后再核对每个安装孔的同轴度，确保排针插进去不会出现偏斜。板上的轻触按键一开始建模时忽略了按键的行程高度，选的按键帽和上层扩展板的间距留得不够，插扩展板的时候会直接压到按键触发复位，后来把按键的封装位置往下挪了1.2mm，还在按键周围加了一圈丝印标识，避免组装时焊反方向。电解电容的极性标识在建模时特意做了凸起的标记，和PCB丝印的极性条对应，就算是新手焊接也不容易装反。做这个板卡结构的时候，特意兼顾了常用扩展板的兼容尺寸，四个排针座的间距严格对齐通用开源硬件的安装孔位，不管是叠传感器扩展板还是电机驱动板，都不会出现结构干涉。USB接口的金属外壳特意做了接地弹片的结构细节，建模时还原了弹片的倾斜角度，能和外壳可靠接触减少信号干扰。板边的安装孔特意选了M3的通用尺寸，不管是装在3D打印的外壳里还是固定在设备机架上，都不用额外改孔。之前做实训作业的时候见过不少同学焊ESP模块的时候把天线部分的敷铜弄坏，建模时特意把WiFi模块的天线区域留了净空区，周围没有摆放任何金属元件，避免信号被遮挡。渲染的时候特意还原了PCB板的阻焊层质感，金属焊盘的哑光锡面、电解电容的塑壳纹理、排针的黑色塑胶质感都做了区分，转成通用格式的时候也保留了各个零件的分层，不管是拿来做结构验证还是做产品演示渲染，都不用重新拆分零件。
