罐轮耳带旋转式焊接设备结构设计

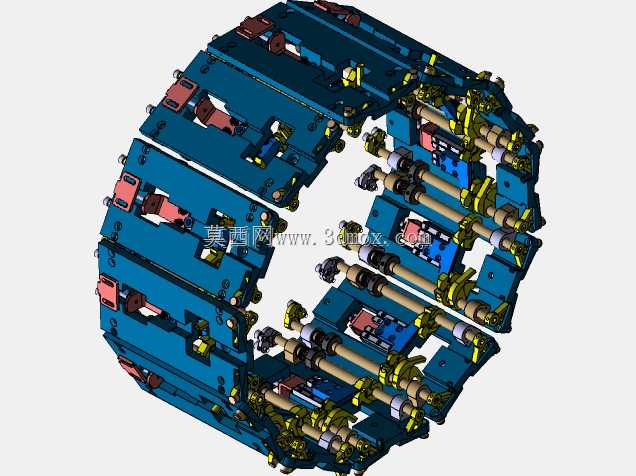

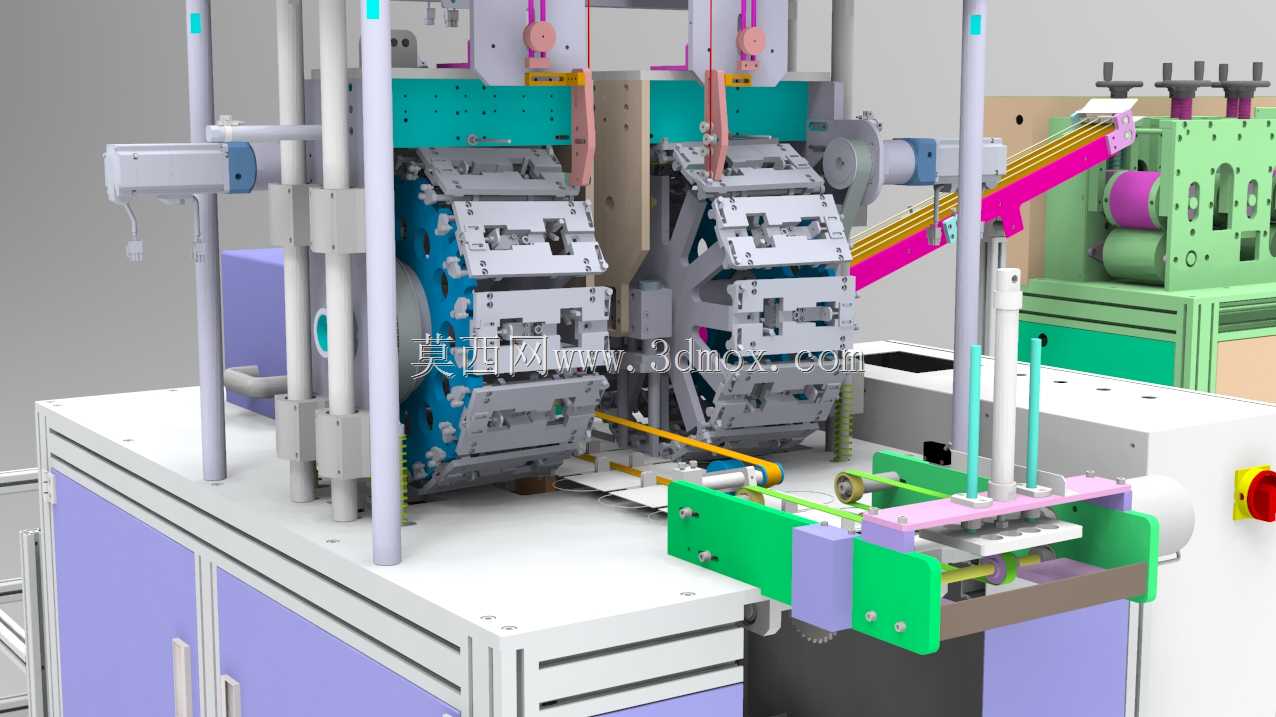

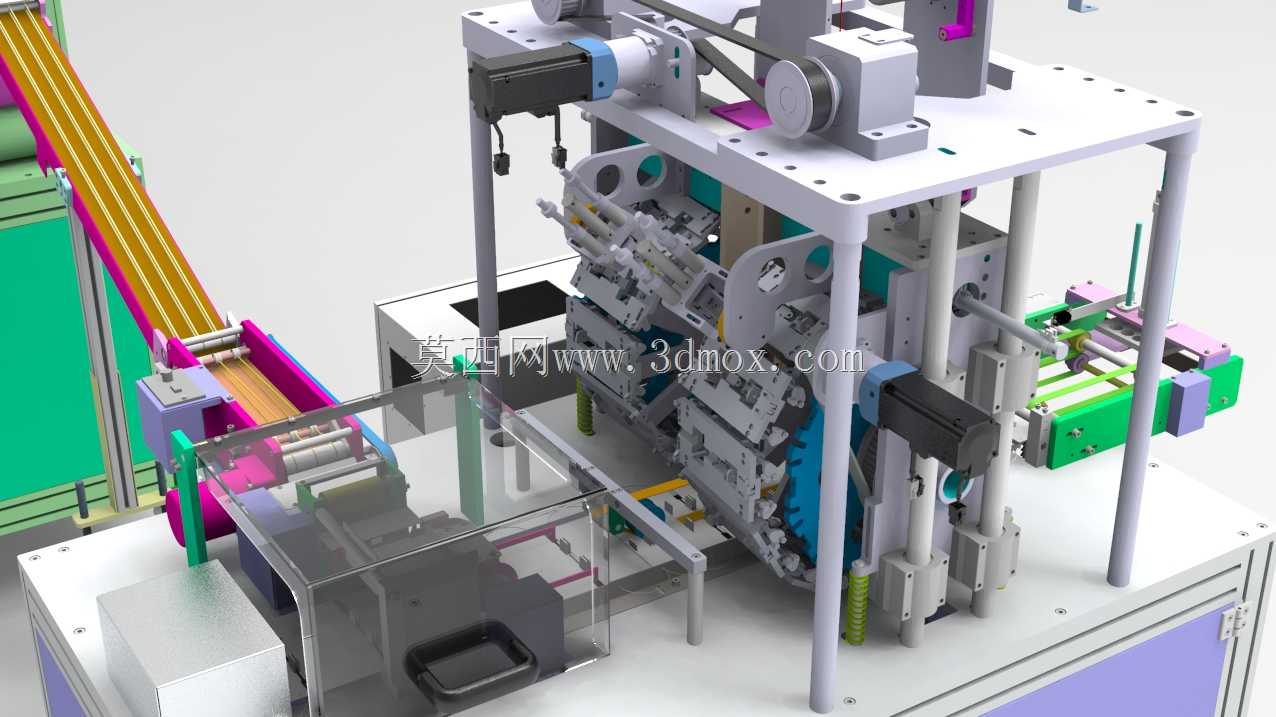

该设备主要面向卫生用品加工领域的筒状基材耳带焊接工序，适配罐轮式连续送料的生产线布局，可直接嵌入现有面膜片、筒状卫生耗材的自动化产线中，替代传统圆筒伸缩式焊接工位，解决传统设备单次动作节拍长、多工位同步性差、换型调试复杂的痛点，满足大规模量产场景下的高速加工需求。设备整体采用立式柜式机架作为承载主体，底部柜体预留电气元件、气动管路的安装空间，台面作为核心加工工位的安装基准，整体安装边界可适配常规车间流水线的工位间距，无需对现有产线做大规模改造即可完成对接，台面上方的加工组件高度经过优化，既预留了操作人员调试、维护的操作空间，也避免了设备过高带来的稳定性隐患。核心加工单元采用双对称旋转轮盘结构，轮盘周向均匀布置多组工件定位夹具，轮盘做连续间歇回转运动，上料工位完成筒状基材的上料定位后，轮盘带动工件依次经过焊接、压合、出料工位，配合两侧的竖向焊接执行组件，可在轮盘回转过程中同步完成双侧耳带的焊接作业，省去了传统设备工位切换时的等待空行程。送料单元采用水平导向输送结构，配合弹性压料组件，可将待焊接的耳带原料精准输送至工件的焊接点位，输送行程可根据不同耳带的长度规格做无级调节，适配不同尺寸规格的筒状工件加工需求；焊接执行端采用浮动压头设计，接触工件时可自动补偿工件的尺寸公差，避免刚性接触造成的工件压损或焊接虚焊问题，焊接压力可通过气动回路做精准调节，适配不同厚度基材的焊接强度要求。设备尾部的耳带供料与裁切结构采用集成化设计，将耳带牵引、定长裁切、预压定位的功能整合为一体，裁切动作与轮盘的回转节拍完全同步，不会出现耳带送料滞后或裁切长度不一致的问题，相比传统分体式的耳带上料结构，大幅压缩了工位占用空间，也减少了多组件配合的误差累积。整设备的生产节拍可达每分钟150件，相比传统同类型设备生产效率提升近一倍，设备的夹具、导向组件均采用快拆式设计，切换加工产品规格时，仅需更换对应规格的定位夹具、调整输送导向的间距，即可在短时间内完成换型调试，适配多品种小批量的柔性生产需求。设备的管路、线路均采用内置式排布，沿机架的型材内腔布置，既避免了加工过程中碎屑、灰尘对线路管路的污染损坏，也让设备整体外观整洁规整，减少了日常清洁维护的工作量。
