康德扭夹手动螺旋夹紧工装三维设计

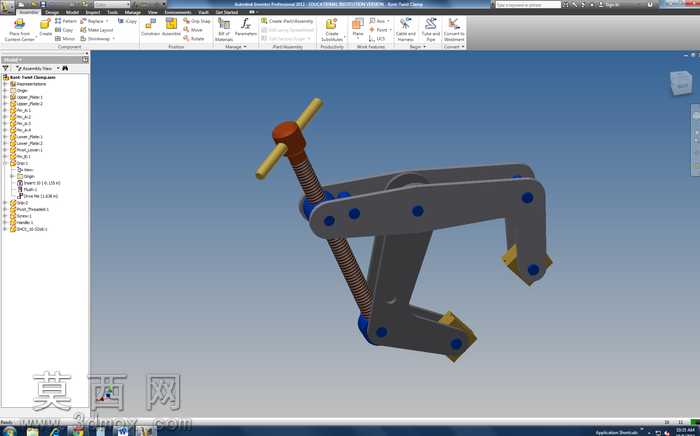

本作品为手动螺旋式康德扭夹的三维参数化建模成果，建模过程依托三维设计软件完成全零件的特征化构建，首先对扭夹的核心功能结构进行拆解，将整体划分为T型操作手柄、传动丝杆、多组铰接夹臂、夹持垫块、铰接销轴五大类独立零件，每一个零件均采用草图驱动特征的方式完成建模：T型手柄采用圆柱特征搭配垂直贯穿的短圆柱结构完成造型，表面赋予哑光金属材质模拟钢件的磨砂质感；传动丝杆采用螺旋扫描特征完成梯形螺纹的精准构建，螺纹牙型、螺距参数完全匹配手动夹紧机构的传动需求，丝杆表面赋予抛光金属材质，还原调质钢件的金属光泽；多组铰接夹臂采用钣金折弯与实体切削结合的方式构建，夹臂上的铰接孔位严格按照四杆机构的运动轨迹进行尺寸定位，保证夹臂开合过程中无运动干涉，夹臂主体赋予深灰色喷塑金属材质，模拟工装夹具的表面处理效果；夹持垫块采用硬质合金材质设定，表面做防滑纹理处理，保证夹持工件时的摩擦力充足；铰接销轴采用标准件参数化建模，与夹臂孔位采用间隙配合的装配约束，还原真实机构的转动自由度。整体装配过程采用自底向上的装配逻辑，依次添加同轴、重合、螺旋配合等装配约束，完整还原扭夹的运动逻辑：转动T型手柄时，丝杆通过螺旋传动带动两组对称铰接夹臂绕销轴转动，实现夹爪端的同步开合，完成对工件的夹紧与松脱动作。建模过程中对所有运动部件进行了干涉检查，调整了夹臂的铰接点位置与丝杆的有效行程，保证夹爪开合范围覆盖常见工装夹持的尺寸需求，同时对夹臂的受力薄弱位置做了圆角过渡处理，避免应力集中问题，整体模型结构完整，装配关系准确，可直接用于工装设计参考、机构运动演示以及五金工具产品的研发迭代，材质搭配贴合工业产品的真实外观，渲染效果清晰展现了扭夹的结构细节与运动逻辑。
