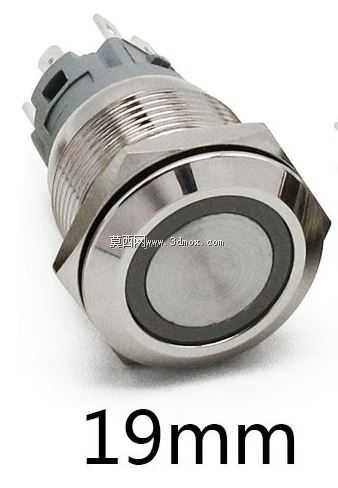

19mm规格带三色RGB灯防水金属按钮

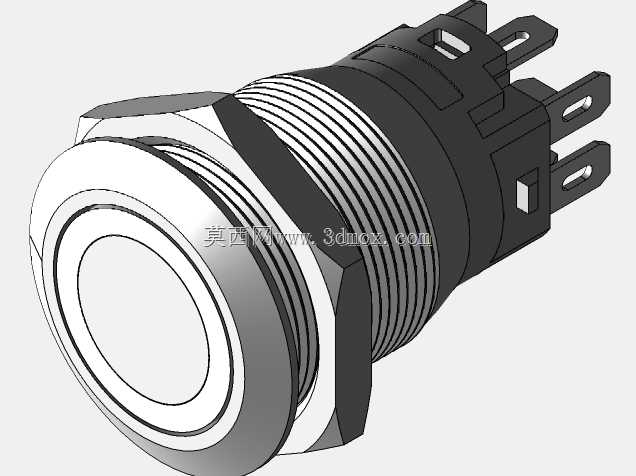

刚拿到手的金属按钮坯件边缘还带着车削残留的细微毛刺，螺纹段的牙距如果卡不准M18的通止规，装到设备面板上要么卡滞拧不动，要么松旷晃荡防水失效。做这个结构的时候特意把密封圈的安装槽往内侧挪了0.3mm，之前试做的版本槽位太靠外，拧螺母的时候容易把硅胶圈挤切出缺口，淋水测试的时候顺着螺纹缝隙渗进去，直接烧了内置的灯板。三色RGB灯的导光环做了三次曲面调整，最开始导光面是平的，点亮之后边缘有明显的暗区，红、绿、蓝三色混光的时候边界发虚，后来把导光环内侧做了微弧磨砂处理，光线漫反射之后整个环形发光面均匀度提上来了，不会出现某一块亮某一块暗的情况。跨软件转STEP格式的时候最开始引脚的定位柱老是出现破面，因为引脚和主体衔接的地方做了0.2mm的退刀槽，转档的时候曲面公差没卡对，后来把衔接处的倒角做了微小的相切延伸，转档之后不管是导进哪个工程软件打开，都不会出现缺面、几何体重叠的问题。引脚的焊片位置特意留了够插2.5平方线的空间，之前做小尺寸按钮的时候焊片离壳体太近，工人焊线的时候烙铁头容易蹭到金属外壳，烫坏绝缘层不说还容易留短路隐患。量产的时候本来想把外壳做镜面抛光，后来考虑到工控设备现场油污多，镜面的沾了指纹油污特别明显，改成了细拉丝的表面处理，摸上去不留印子，抗刮蹭能力也强，装在设备上用个三五年也不会磨得发乌。按钮的按压力度调了五次弹簧参数，太轻的话设备运行的时候有振动容易误触发，太重的话操作人员按久了手指酸，最终定的按压力度在3.5N左右，按下去有清晰的段落反馈，松手回弹干脆没有卡滞。防水等级做的是IP67，泡在一米深的水里半小时拿出来内部没有进水痕迹，灯板做了环氧树脂灌封，哪怕是在户外淋暴雨、或者车间里有切削液溅到的场景也能正常用。灯的引脚做了防呆设计，正负极插反了也不会烧灯，只是不亮，调整方向就行，现场接线的工人不用反复核对标识，省了不少调试时间。固定螺母做了防滑滚花，不用扳手手拧就能初步固定，最后再用扳手紧半圈就够，不会因为拧太紧把面板压出凹痕。
