数控切割设备Z轴进给传动模组

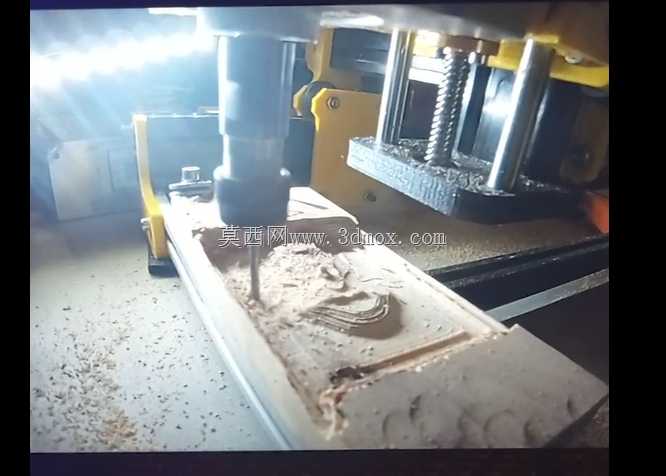

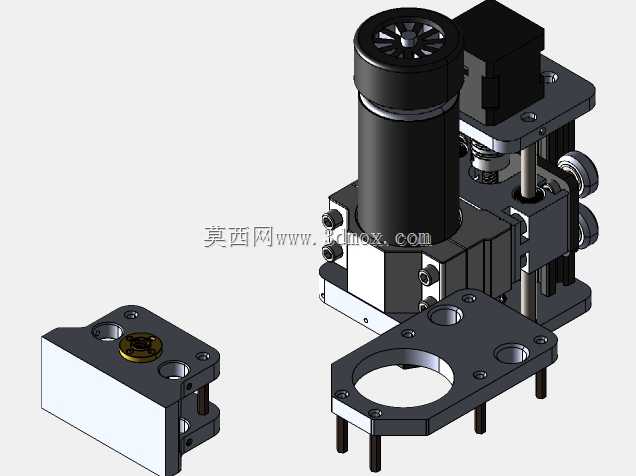

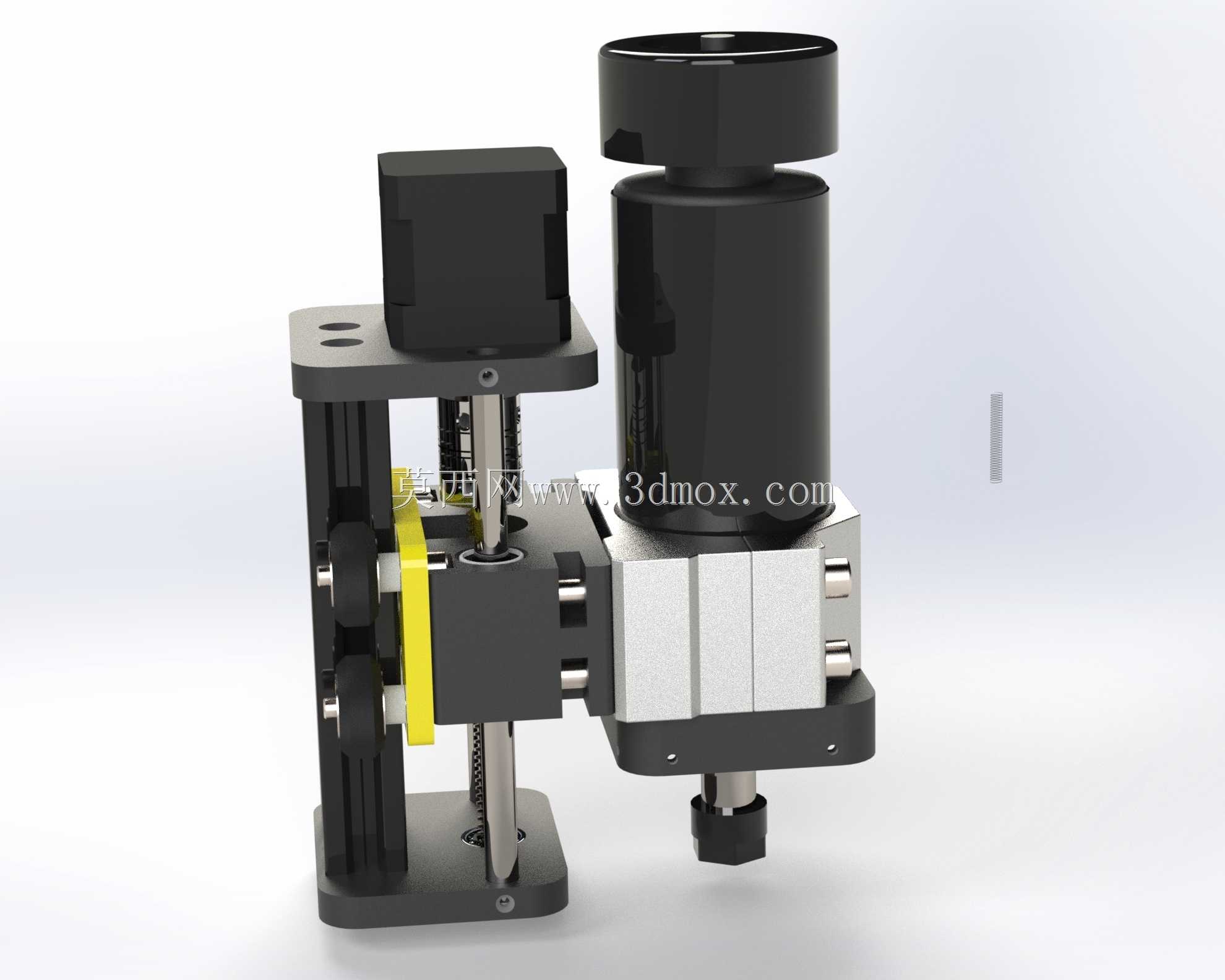

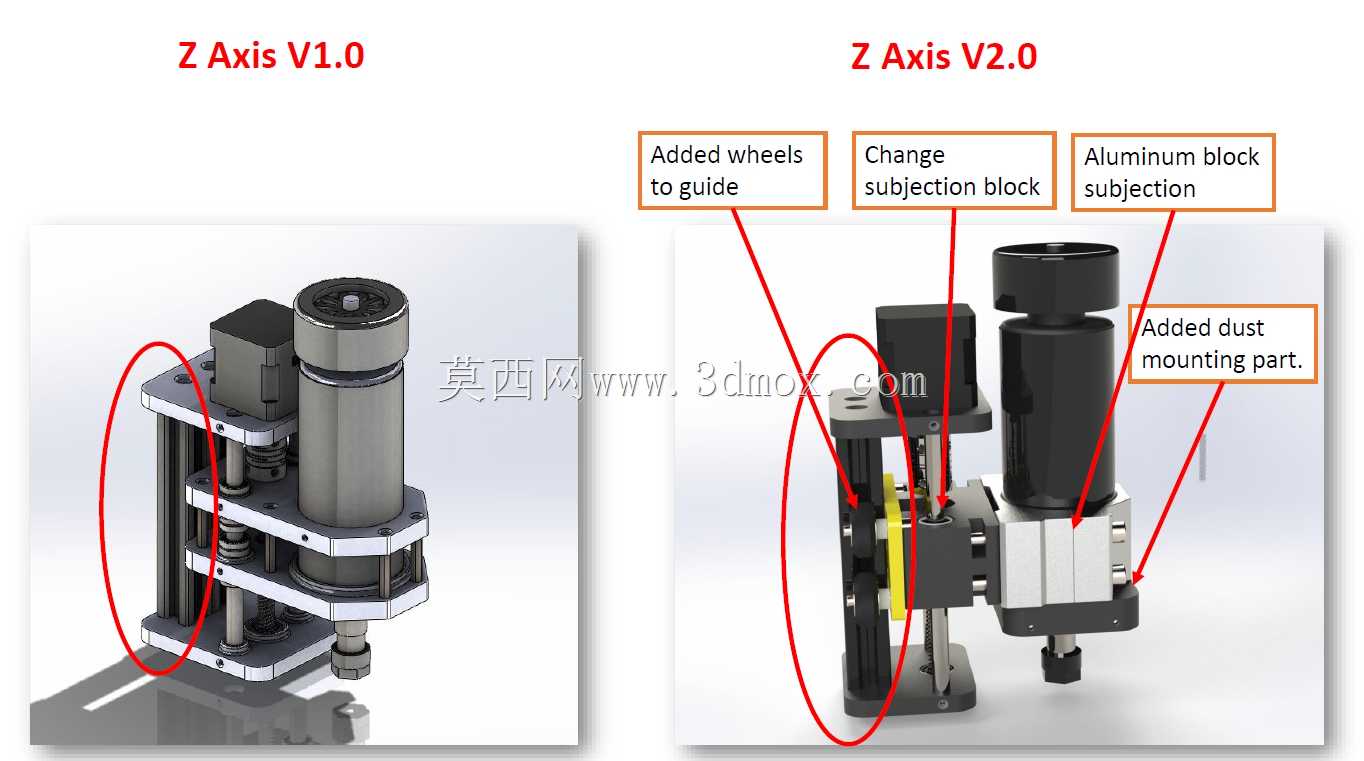

这款Z轴进给模组主要面向桌面级数控加工、小型雕刻切割类设备的垂向运动场景，是设备实现刀具垂向进给、加工深度精准控制的核心功能部件，可直接搭载高速电主轴完成非金属板材、软金属薄片的铣削、钻孔、雕刻作业，也可适配小型点胶、轻载拾取工位的垂向位移需求，在桌面级DIY数控设备、小型教学实训加工装置、定制化文创产品加工设备中都能适配使用。从实际用途来看，该模组承担了垂向的负载承载与精准位移输出功能，能够带动加工主轴沿垂直方向完成定距进给、位置微调、抬刀落刀等核心动作，其运动精度直接决定了加工件的深度尺寸一致性与表面加工质量，是小型数控设备中直接影响加工效果的关键组成部分。在功能特性上，该模组采用了丝杆传动搭配直线导轨的运动结构，传动过程背隙小、运动阻力低，垂向运动的重复定位精度能够满足小型加工场景的精度要求；模组采用一体化框架式结构设计，将传动部件、导向部件、驱动安装位、主轴夹持位集成在同一基座上，无需用户额外进行复杂的同轴度校准，装配难度大幅降低；侧边设置的限位结构能够对运动行程进行硬限位保护，避免超程运动造成的部件碰撞损坏，主轴夹持位采用侧锁式固定结构，能够快速适配不同外径的常规主轴部件，更换维护操作十分便捷。在设计思路上，该结构在原有成熟垂向传动方案的基础上优化了框架受力结构，将驱动电机侧置安装，有效压缩了模组整体的垂向占用高度，同时强化了导轨安装面的结构刚性，减少主轴加工受力时的结构形变，让模组在高速切削作业时的运行稳定性得到提升；框架采用对称式受力设计，让丝杆与导轨的受力分布更加均匀，长期运行下的磨损量更低，能够有效延长模组的整体使用寿命。在外形尺寸与安装边界上，该模组属于小型桌面级适配规格，整体横向占用宽度较小，安装底座预留了标准化的安装孔位，能够直接固定在常规规格的铝型材设备机架上，垂向行程能够覆盖小型加工场景的常用深度需求，主轴安装位的中心高度经过精准校准，安装后无需额外调整主轴与工作台的垂直度，即可快速投入使用，适配绝大多数桌面级小型数控设备的安装空间要求，不会与设备的XY轴运动结构产生干涉。
