平衡重式内燃叉车整机结构三维设计

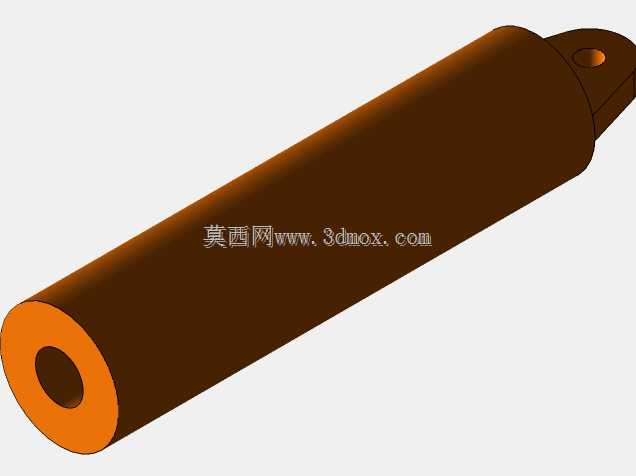

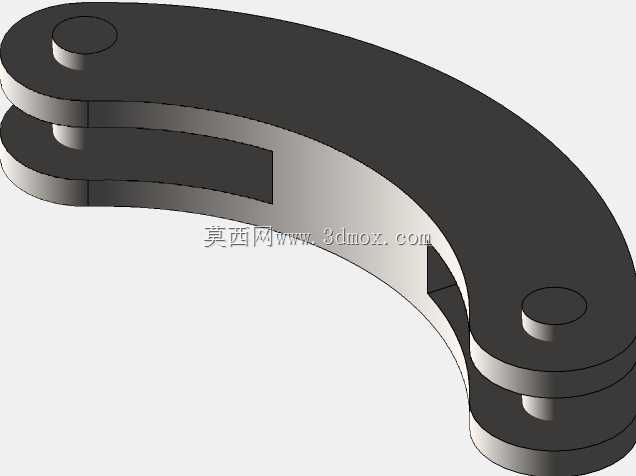

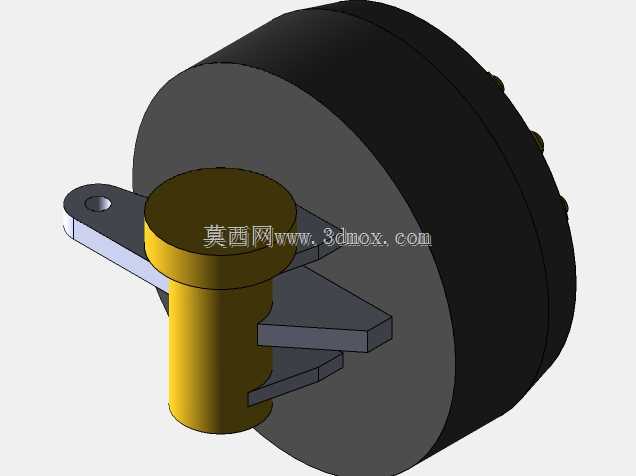

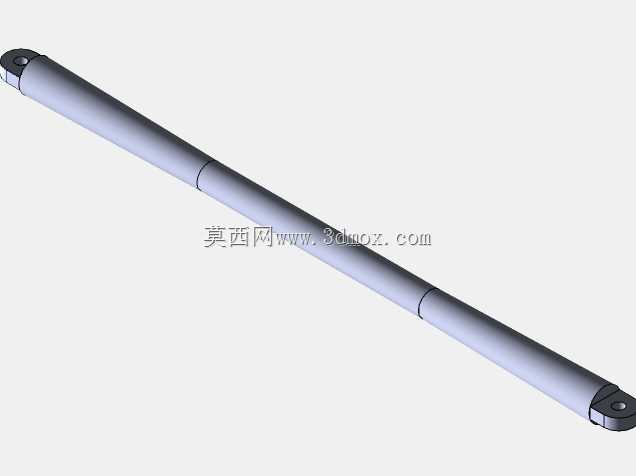

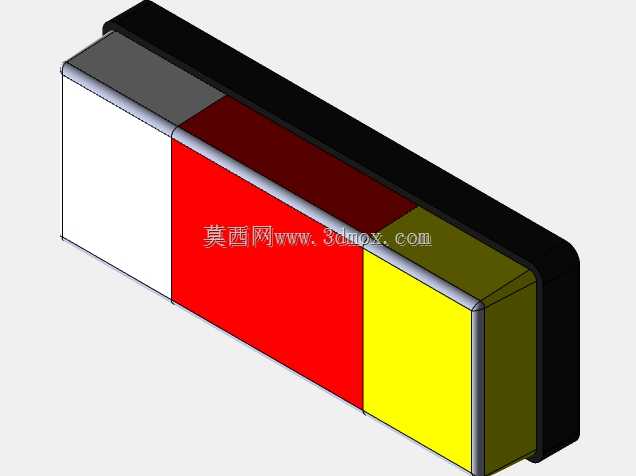

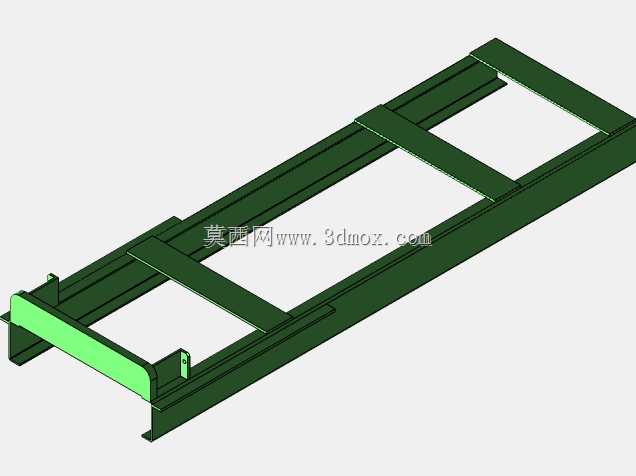

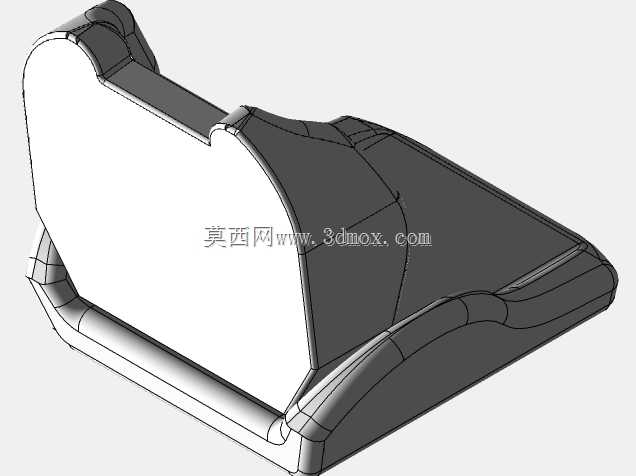

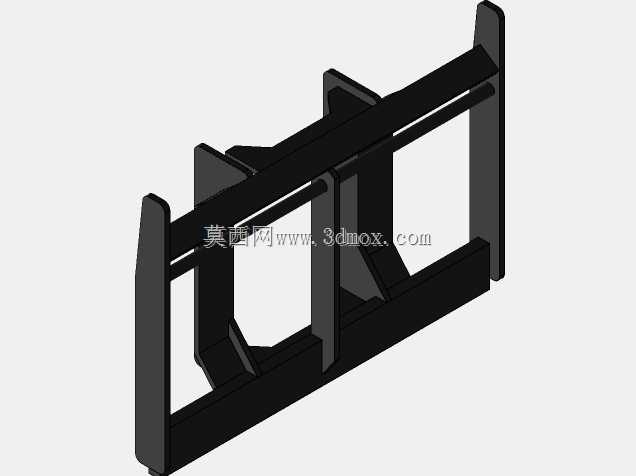

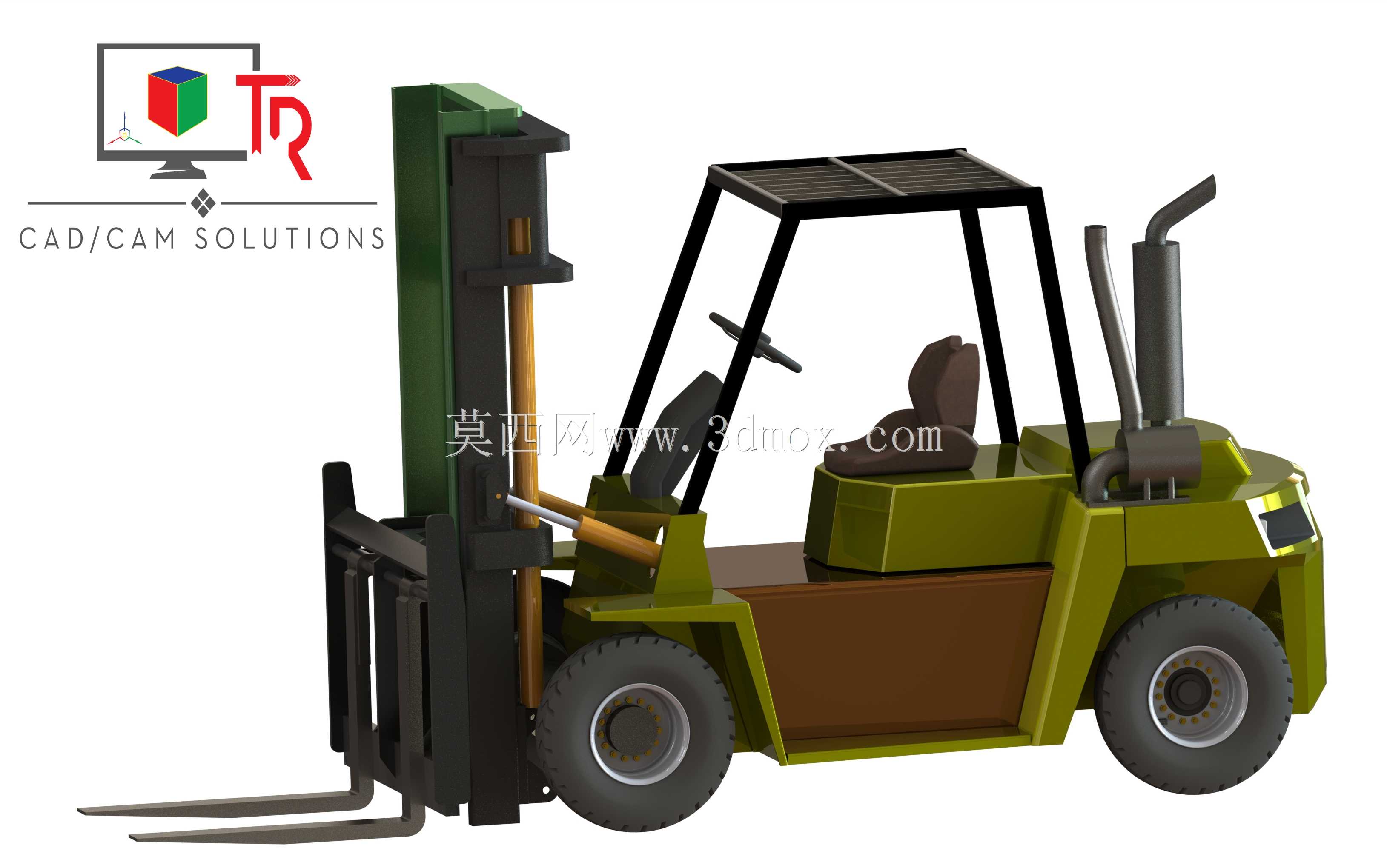

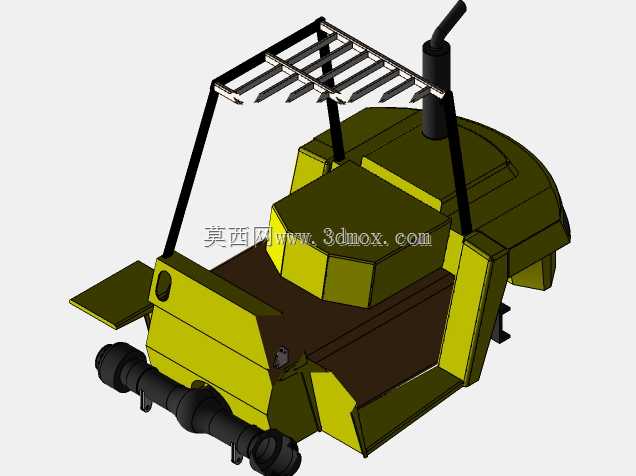

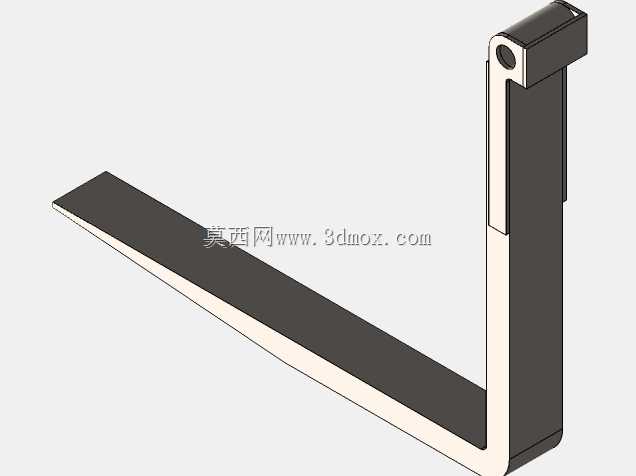

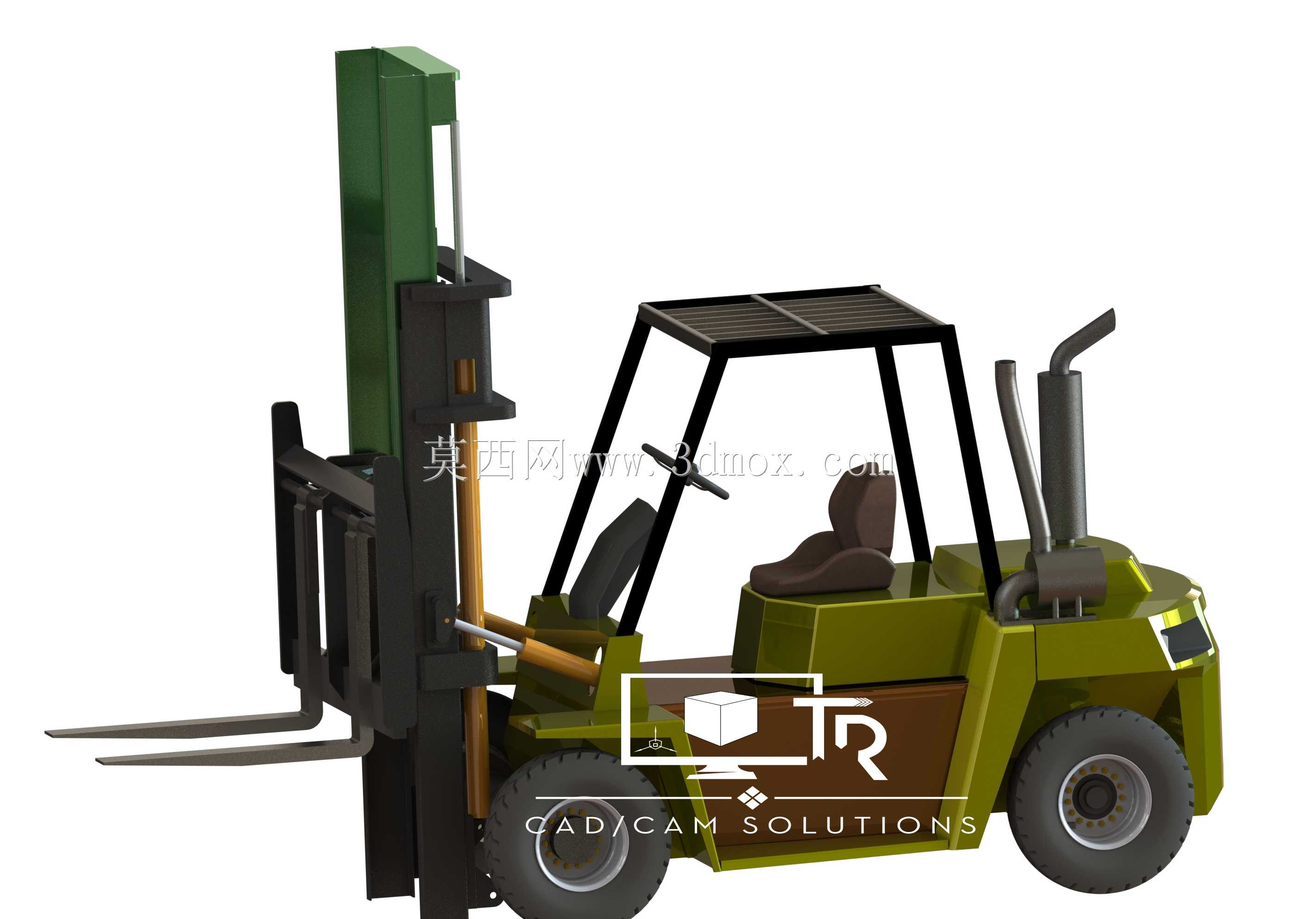

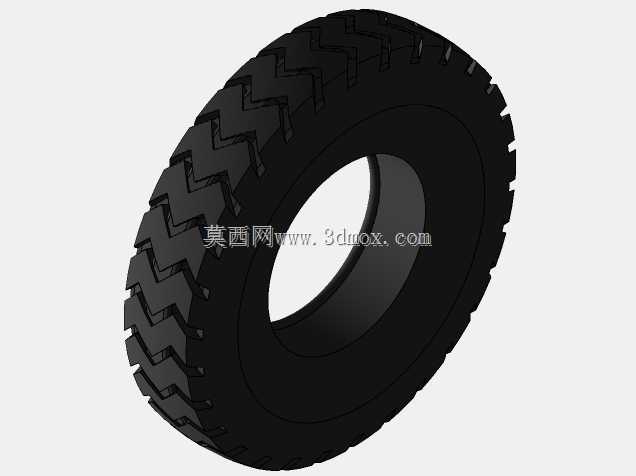

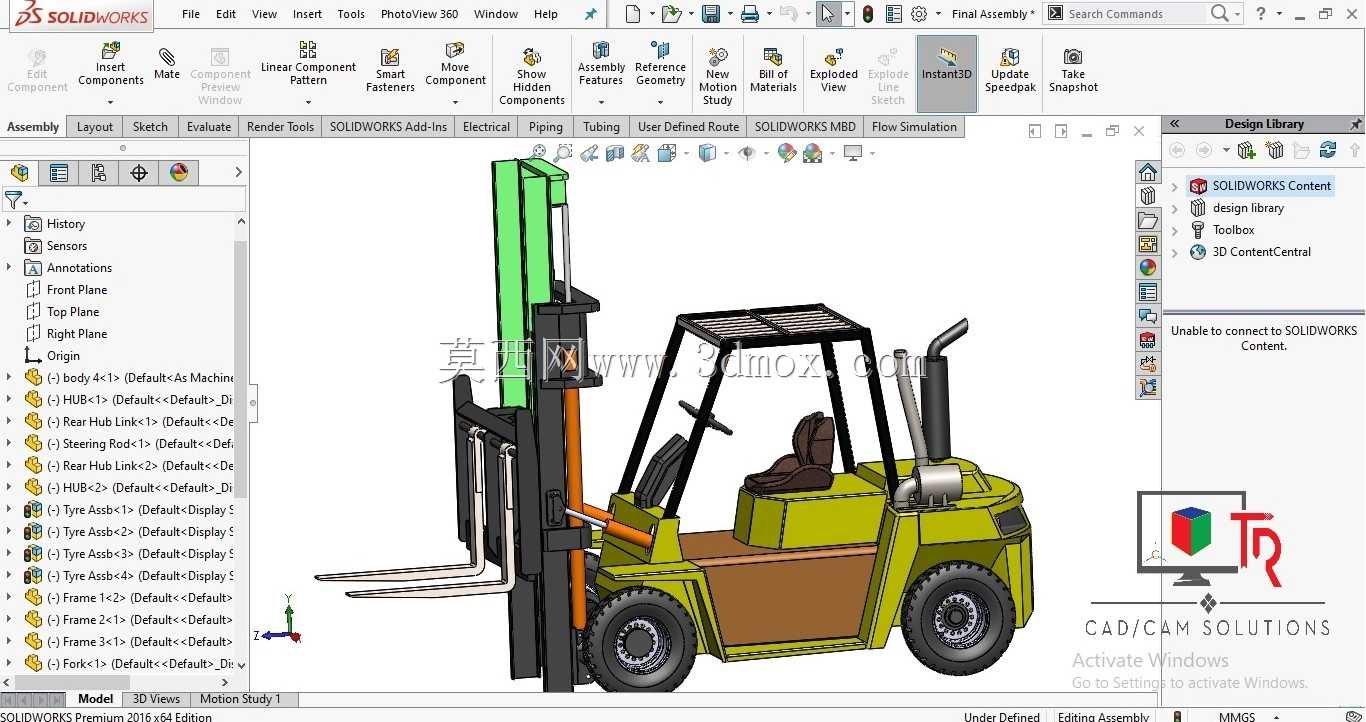

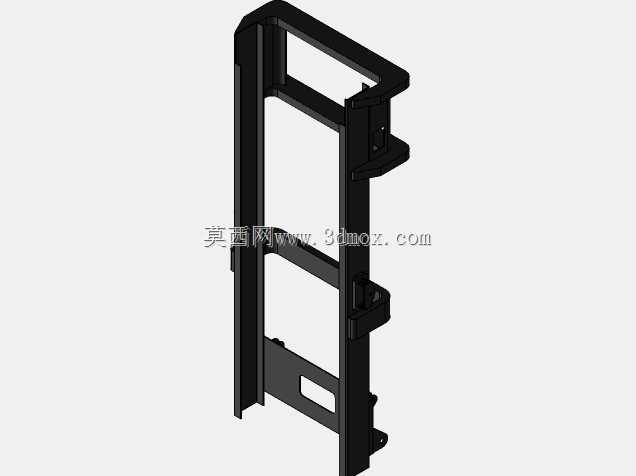

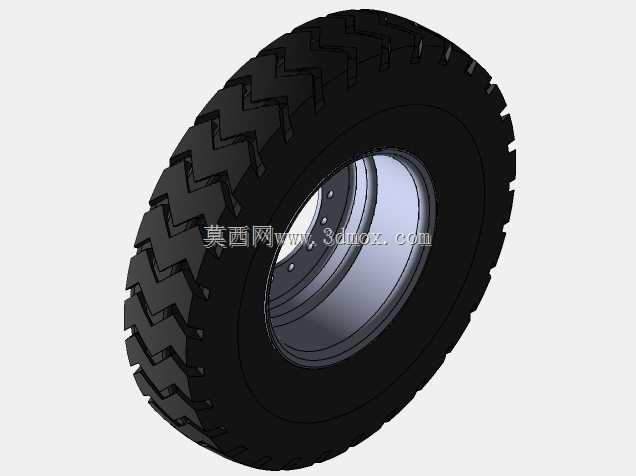

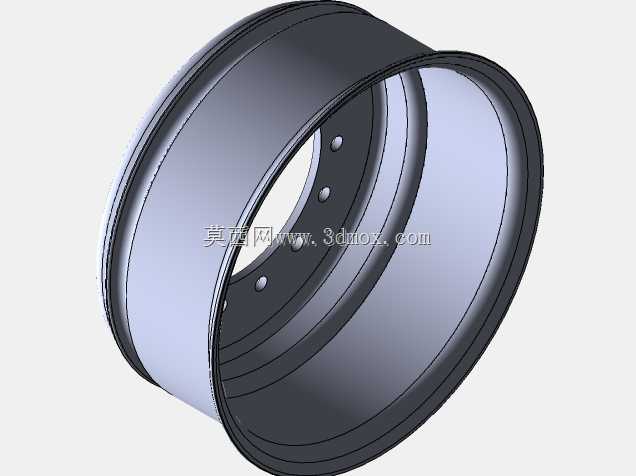

这款平衡重式内燃叉车的三维结构设计，完全围绕厂矿、仓储、港口、货场等核心作业场景的实际需求展开，作为工业场景中应用最广泛的短距离物料搬运装卸设备，它能够完成成件托盘货物的堆高、码垛、短距离转运、装卸车等核心作业，适配从1吨到5吨级的常规货物载荷需求，可在硬质平整的厂区路面、仓储地坪、货场硬化地面稳定作业，解决人工搬运重型货物效率低、堆高作业难度大的痛点，是生产制造、物流周转环节不可或缺的核心作业设备。从功能特性来看，该设计完整还原了内燃叉车的全部核心功能模块：前部的起升门架采用两级伸缩结构，搭配货叉架、挡货架与标准货叉，可实现最大3米的起升高度，货叉间距可根据托盘规格灵活调整，门架自带前倾后仰功能，前倾角度满足货物取放时的对位需求，后仰角度保障行驶过程中货物不会滑落；中部的驾驶区域采用开放式护顶架结构，既为操作人员提供顶部坠物防护，又保留了开阔的作业视野，座椅、操纵杆、方向盘、踏板的布局完全符合人机工程学要求，操作人员可顺畅完成起升、下降、倾斜、行驶转向等全部操作；后部的平衡重块布局经过重心校核，可在满载起升时平衡前部载荷，避免车辆前倾失稳，动力舱内布置的内燃动力单元、液压系统、散热系统、排气系统结构完整，后轮转向结构可实现极小的转弯半径，适配狭窄仓储通道内的转向作业需求。在设计思路上，该模型采用自顶向下的整机装配设计逻辑，先确定整车的核心性能参数与安装边界，再逐层拆分车架、门架、驱动桥、转向桥、动力系统、液压系统、护顶架、驾驶室等各个子装配体，每个子装配体下的零件都按照实际加工装配关系完成配合约束，轮胎、座椅、仪表盘、液压管路、排气烟囱等细节结构都做了完整还原，既保证了各个运动部件的运动干涉检查可顺利完成，也能直观呈现整车的结构组成与装配关系。从外形尺寸与安装边界来看，该款叉车整车长度控制在3.8米以内，含护顶架的整车高度为2.2米，车身宽度1.2米，最小转弯半径2.4米，可在宽度3米以上的作业通道内顺利完成转向与堆垛作业，门架缩回时的最低高度可通过2.3米高的仓库门洞与限高区域，各个部件的安装位置都预留了足够的装配与检修空间，比如动力舱的侧盖可完全打开，方便日常对发动机、液压阀组进行维护保养，液压管路的走线避开了运动部件的运动行程，不会在门架升降、车辆转向时发生管路剐蹭磨损，驱动桥与车架的连接位置预留了减震元件的安装空间，可降低作业过程中的震动传递，提升驾驶操作的舒适性。
