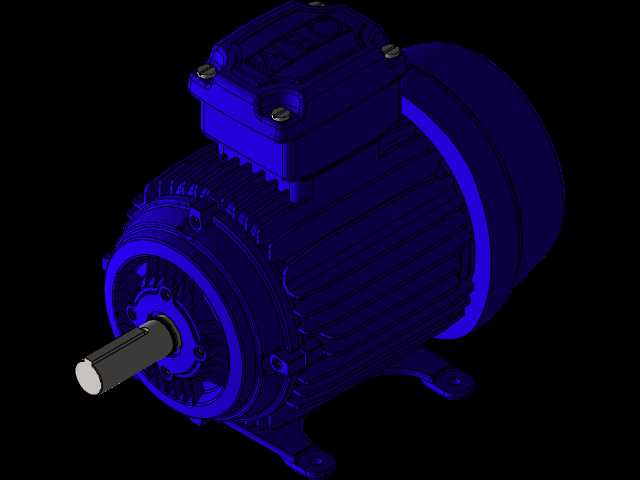

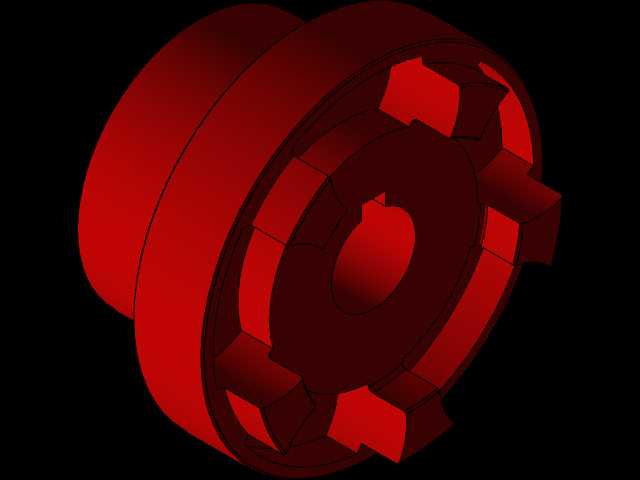

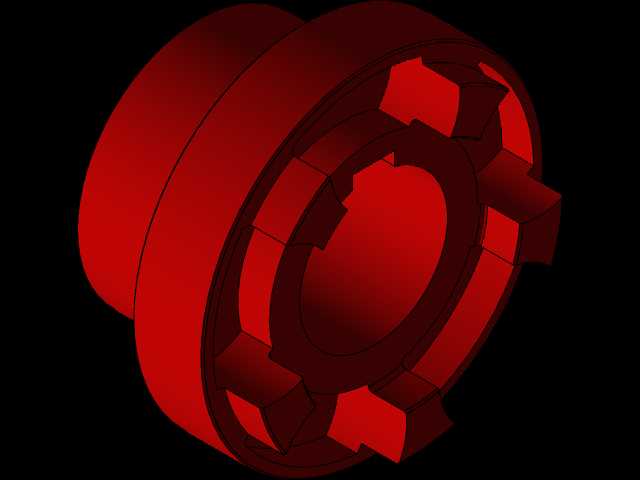

带吸入排出管路滑阀的离心泵组结构

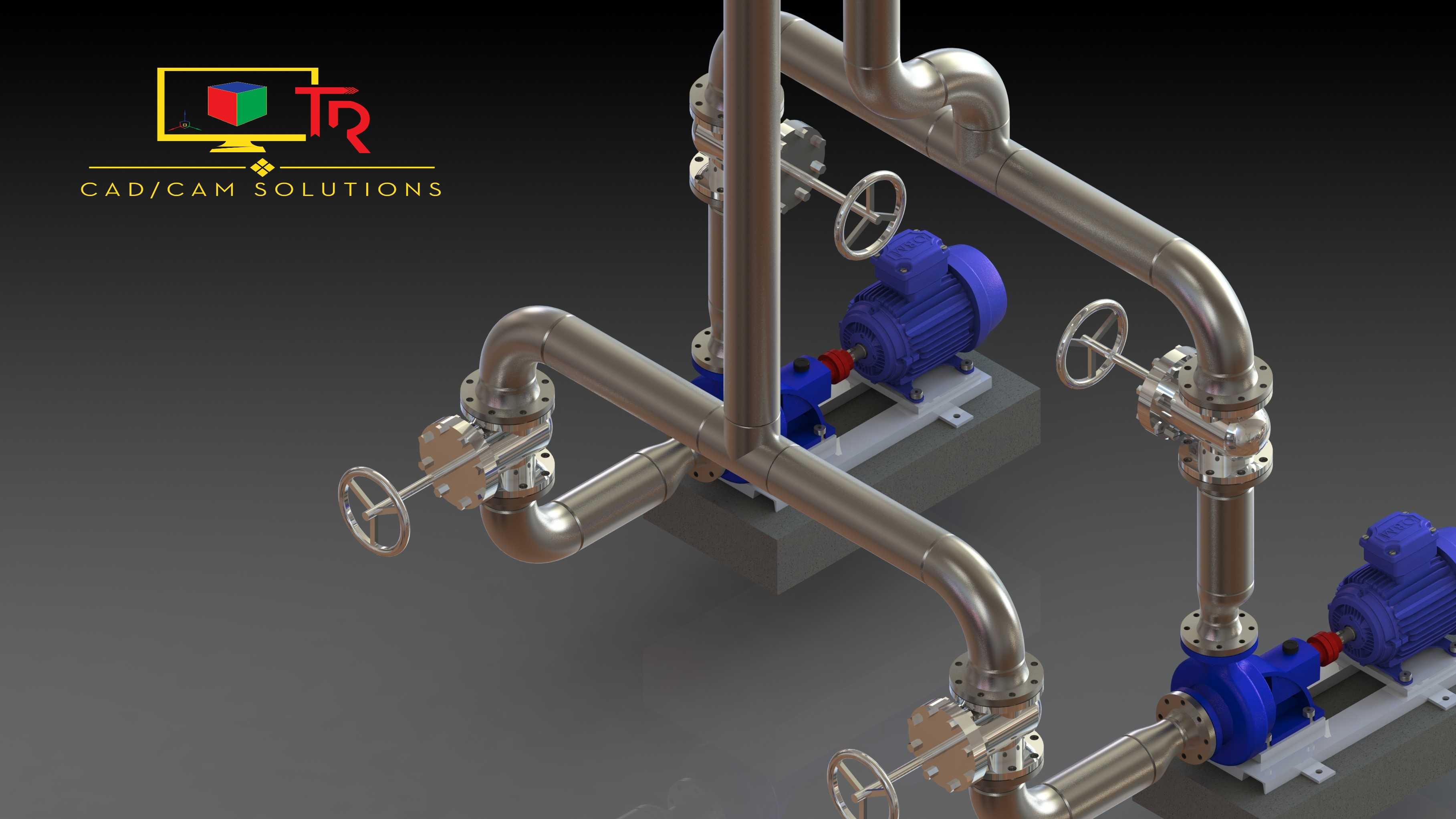

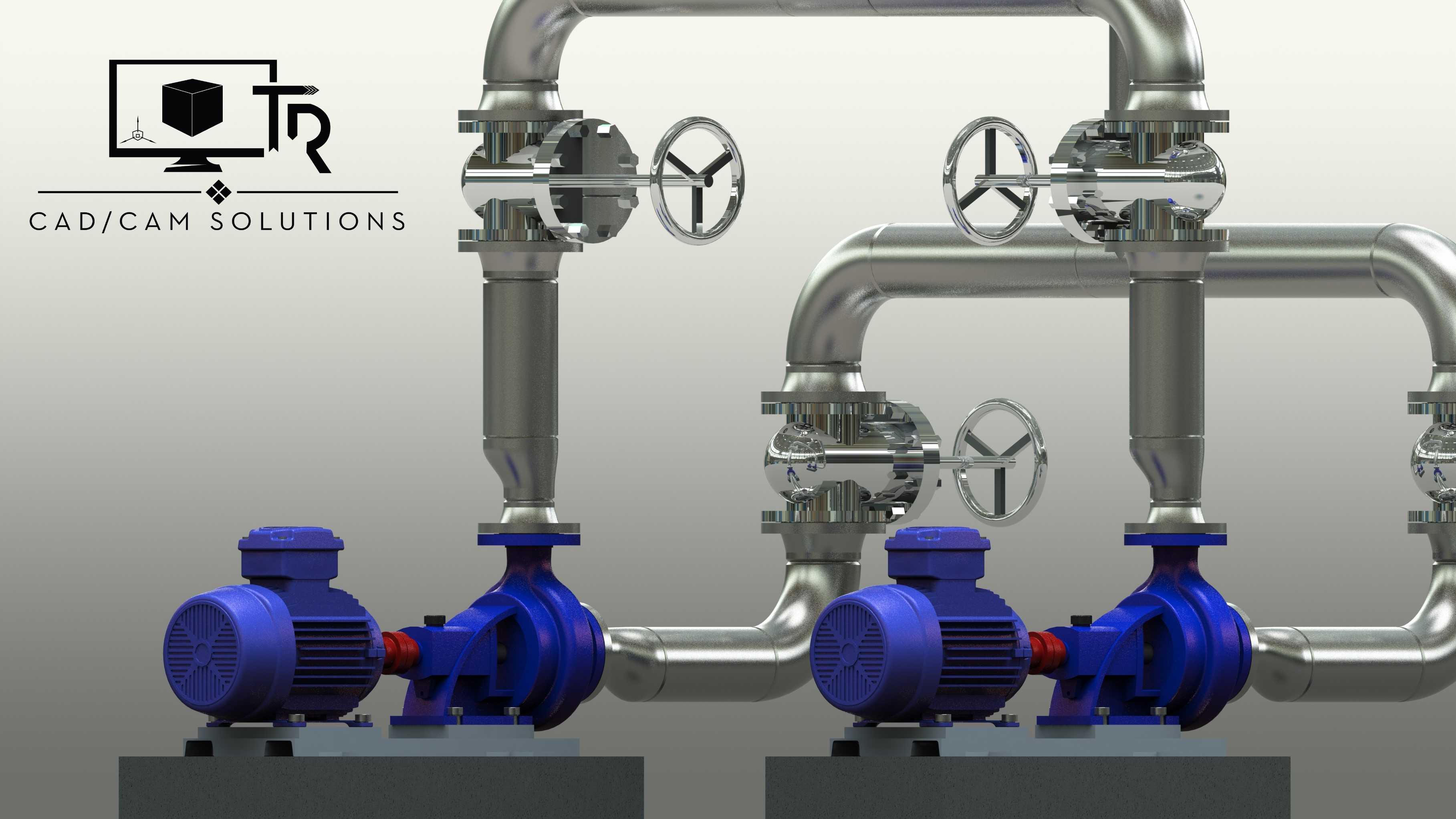

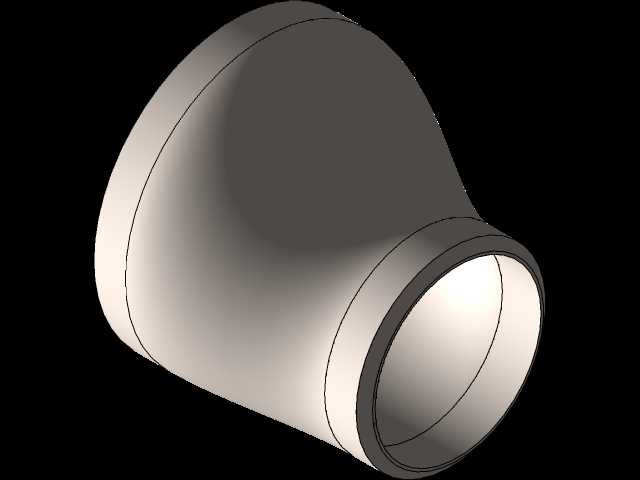

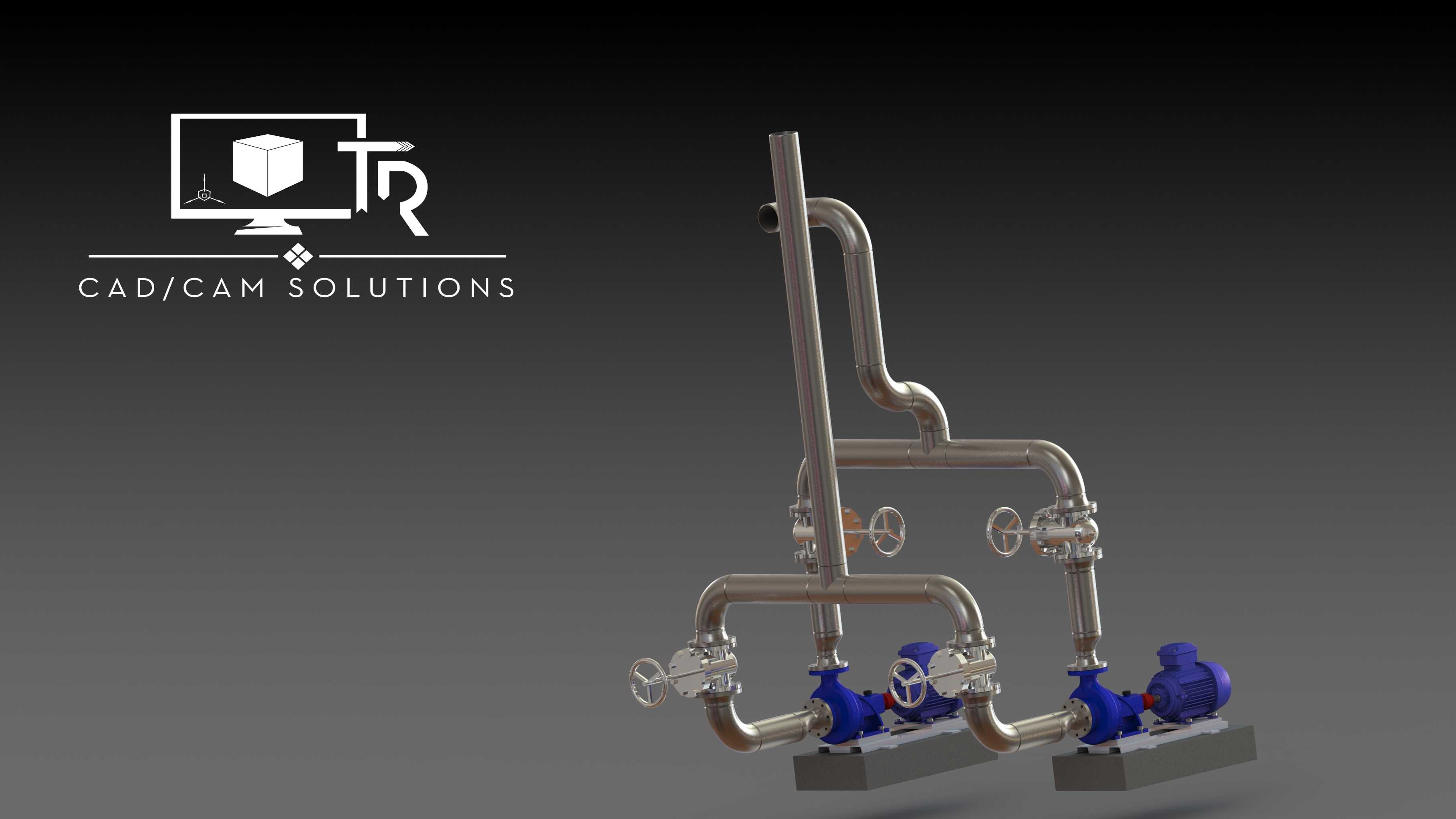

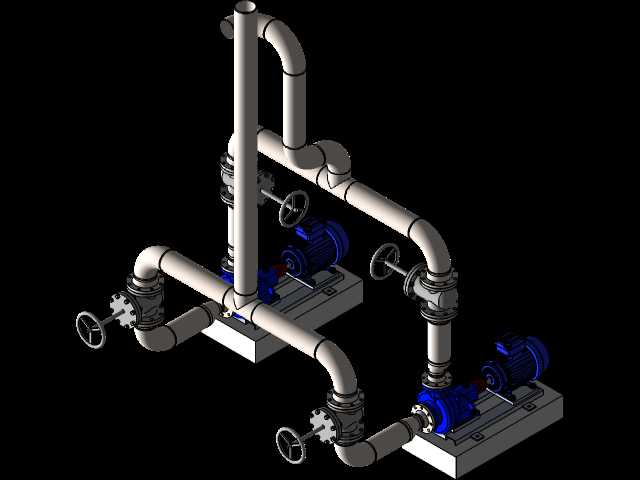

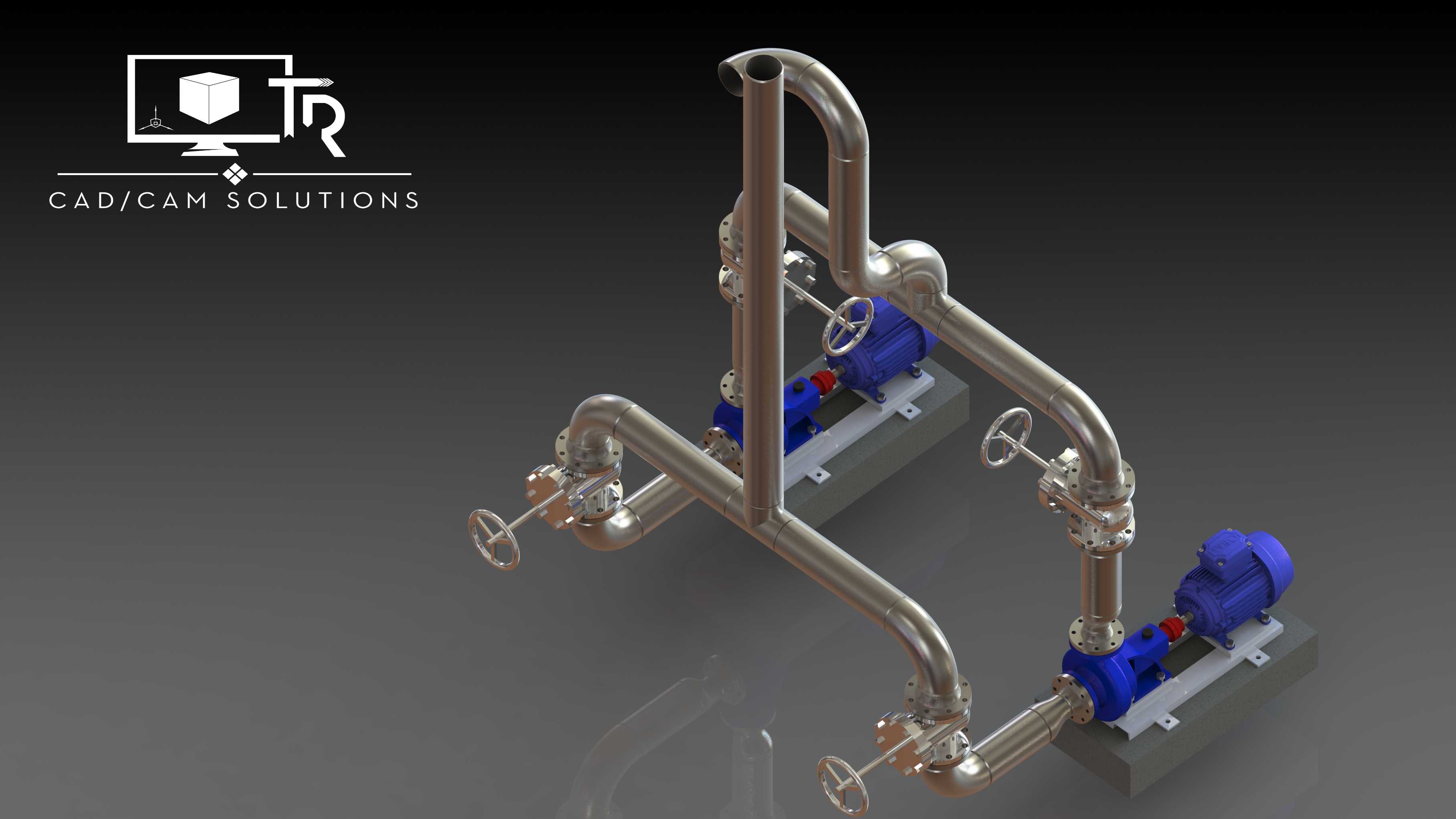

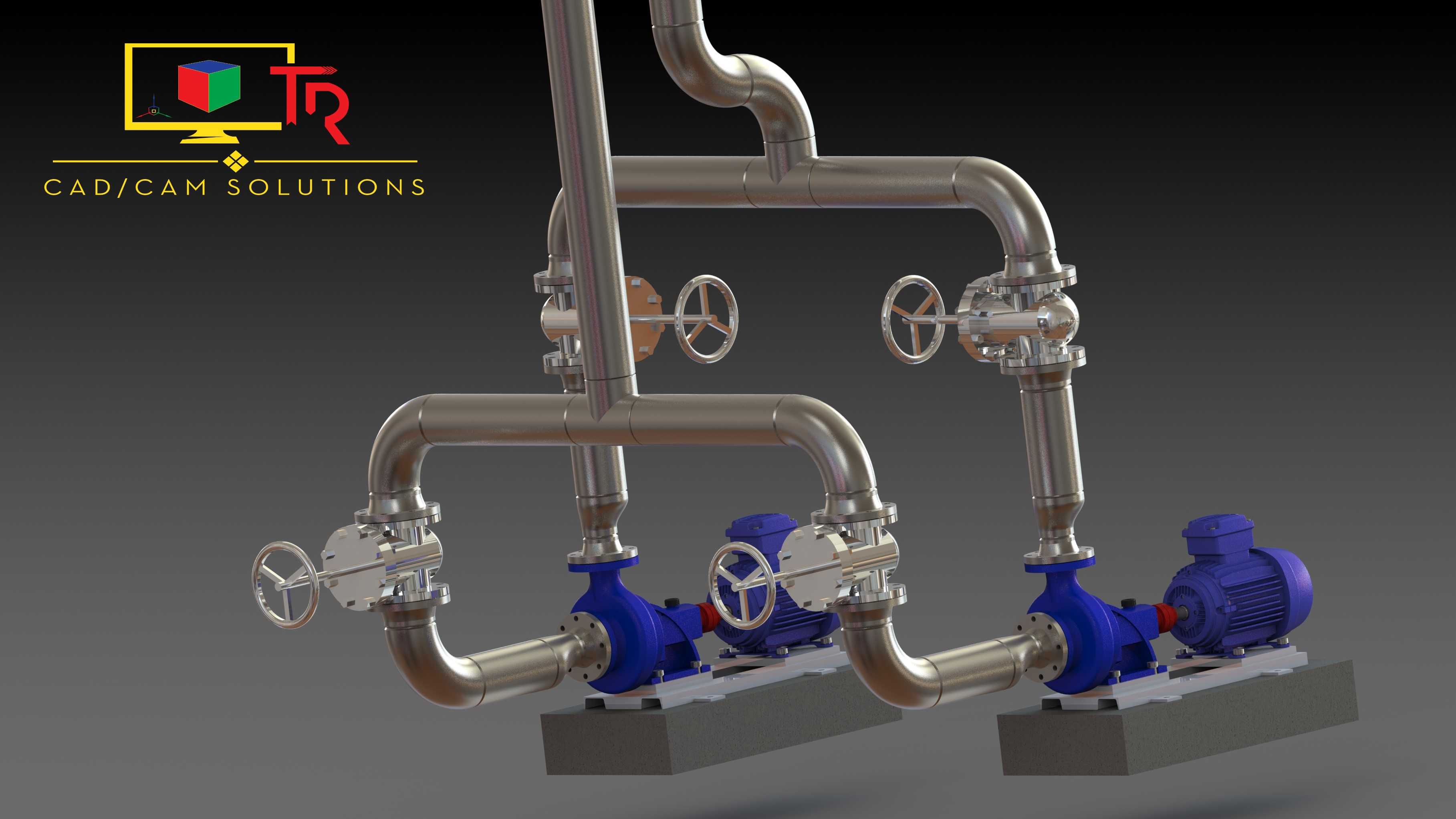

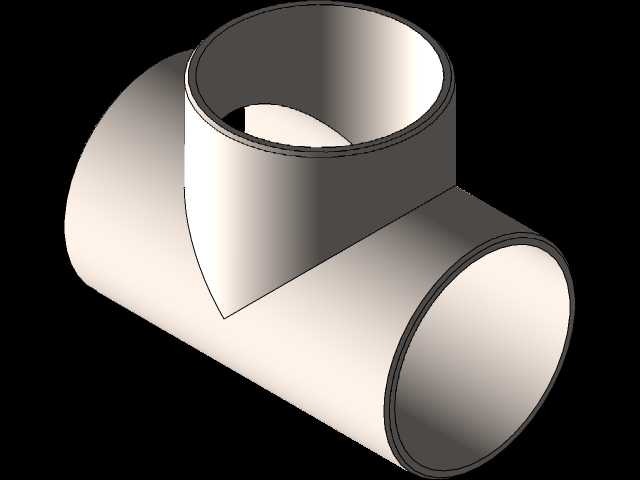

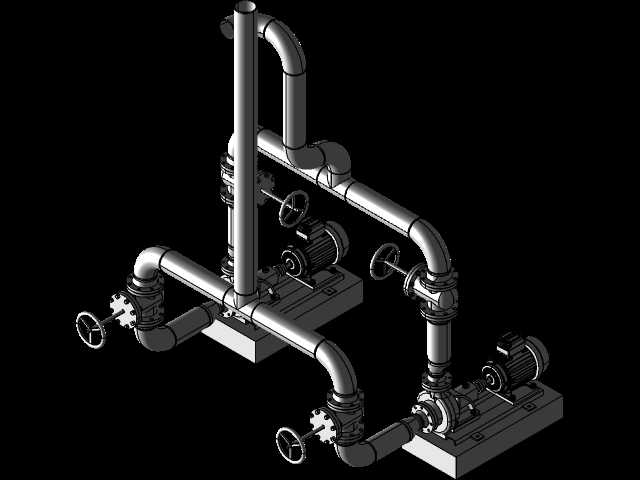

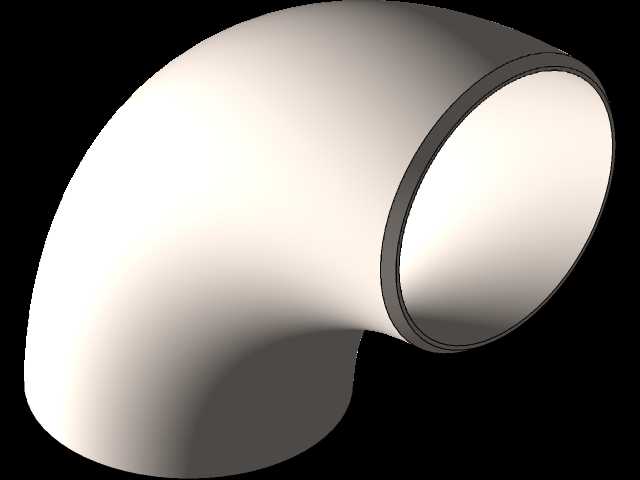

　　这套泵组结构的三维建模，核心围绕流体输送工况的实际安装需求搭建，在炼油、石油化工类厂区的介质转输场景中，这类带完整进出管路与滑阀的泵组是工艺单元里的核心动设备，主要承担液态介质在不同工艺段、储罐与反应装置之间的加压输送任务。从结构设计逻辑来看，建模时优先还原了现场安装的真实布局，两台离心泵采用并排对称布置，共用统一的安装底座，底座预留了与地面基础预埋螺栓匹配的安装孔位，安装边界充分考虑了日常运维的操作空间，泵体与周边管路、阀门的间距预留足够，能够满足日常盘车、填料更换、轴承润滑维护的操作需求，不会出现管路遮挡操作空间的问题。管路部分采用标准无缝不锈钢管建模，弯头、三通等管件均匹配对应公称通径的标准件参数，

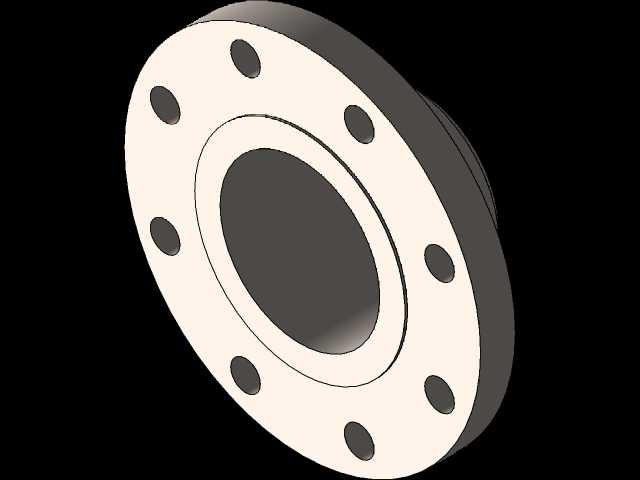

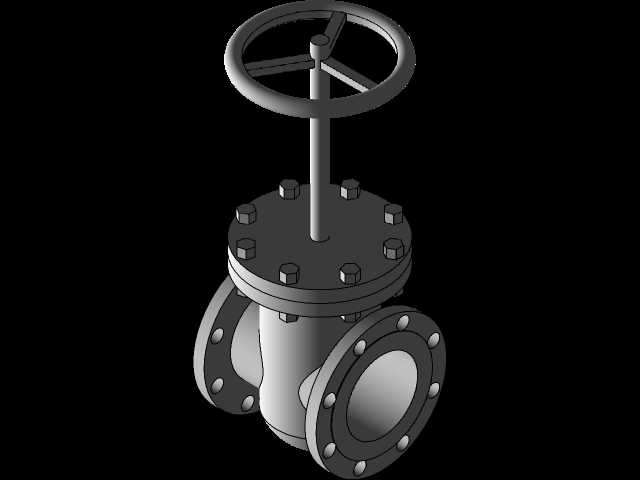

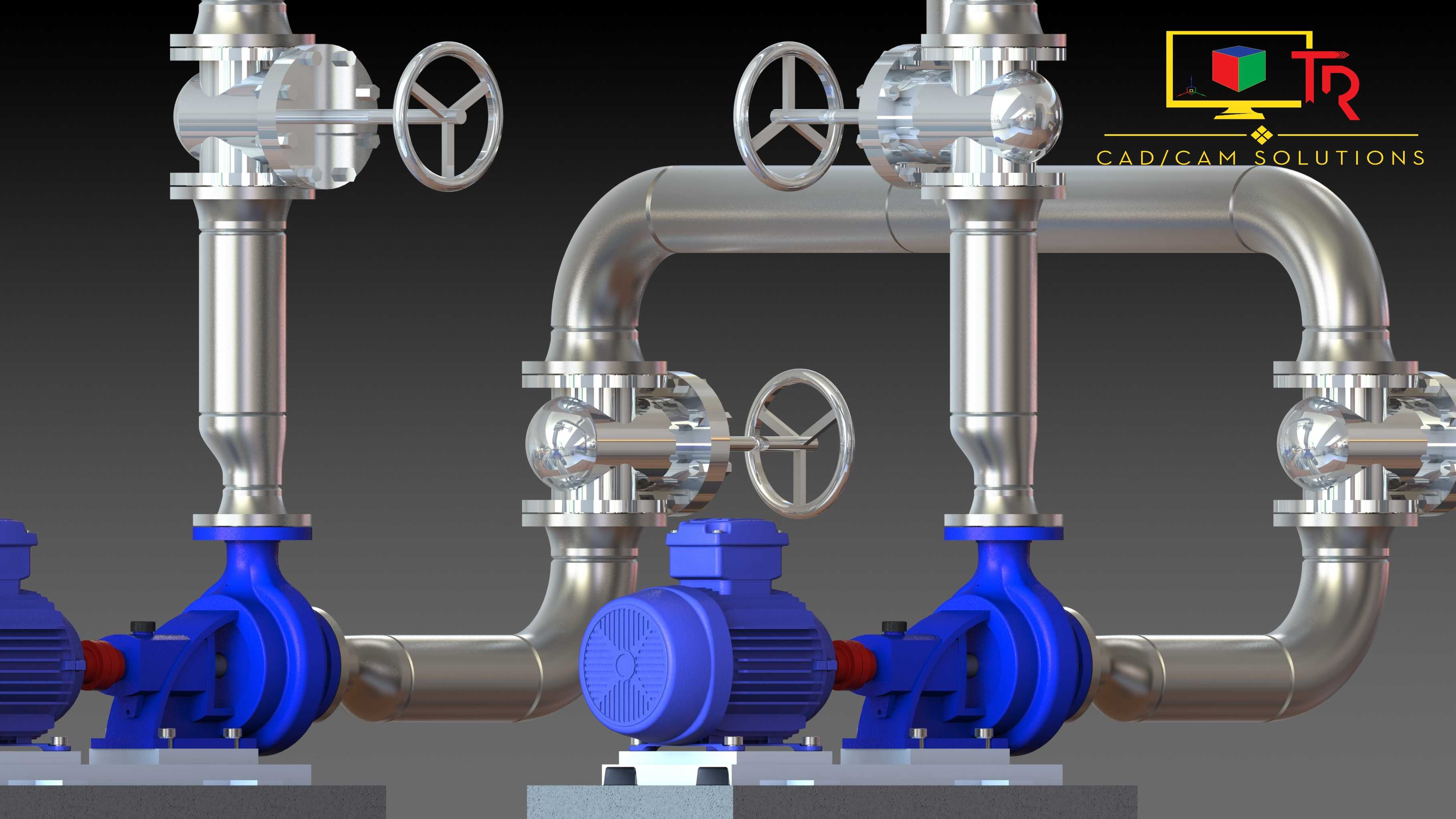

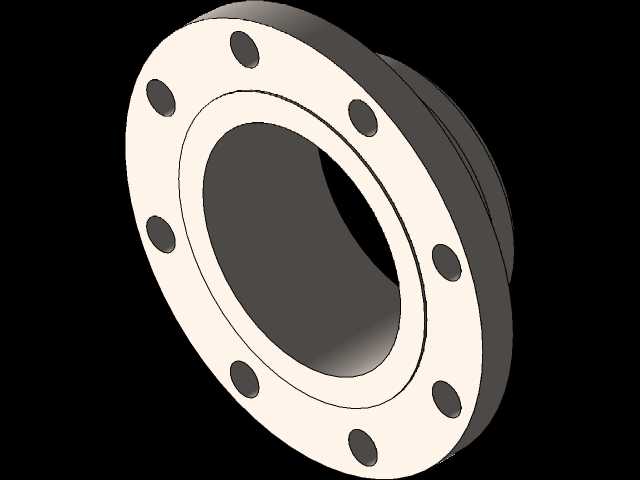

　　吸入管路与排出管路的走向设计充分考虑了流体阻力优化，吸入段采用平缓抬升的走向，避免管路内形成气袋影响泵的自吸能力与运行效率，排出段设置了必要的支撑结构，抵消泵运行时产生的管路振动，避免振动传递到工艺主管网。滑阀的布置完全贴合现场操作逻辑，每台泵的吸入端、排出端均独立设置滑阀，能够实现单台泵的隔离检修，无需关停整个工艺管段，同时在跨接位置设置的连通滑阀，能够实现两台泵的互为备用切换，在单台泵故障时可以通过阀门切换快速启用备用泵，减少工艺停机时间。泵体与管路的连接采用标准法兰结构，法兰密封面、螺栓孔位均匹配对应压力等级的标准参数，建模时还原了法兰连接处的密封垫片结构，能够直观展示密封面的配合关系，方便施工安装时核对密封件选型。

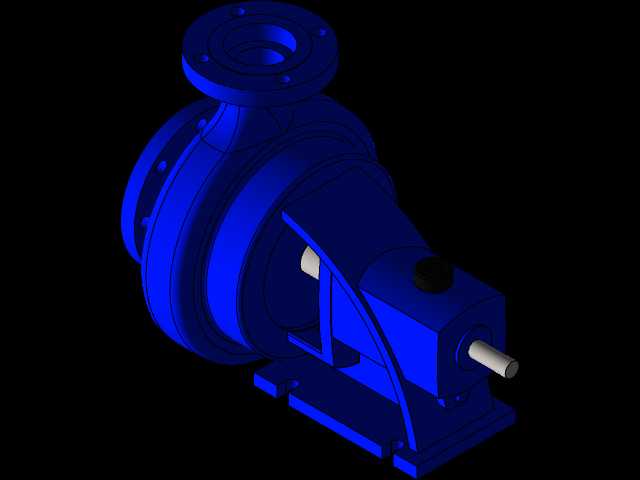

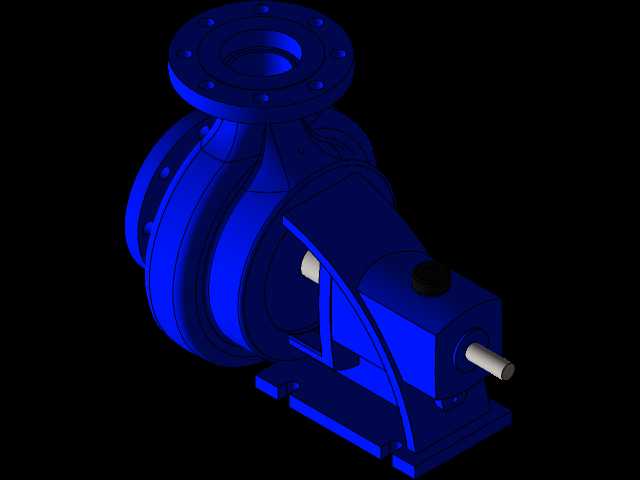

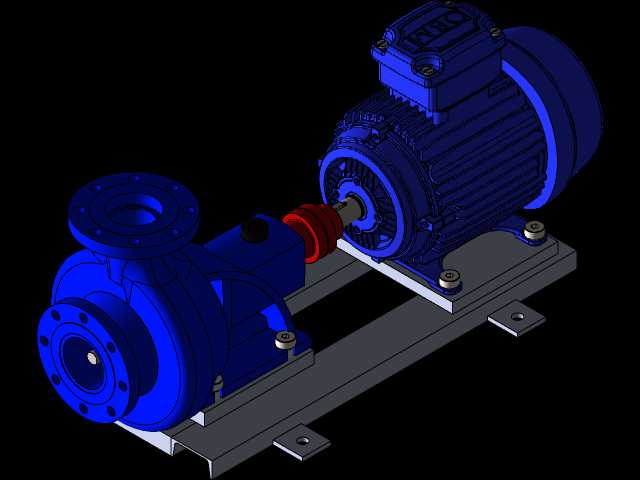

　　从外形尺寸来看，整套泵组的长宽高尺寸适配常规厂区泵区的安装空间，管路的顶部高度预留了足够的净空，不会与厂区管廊的下层管线发生干涉，泵组底座的安装孔位间距符合通用离心泵安装的基础尺寸规范，能够直接匹配多数厂区现有泵基础的预埋位置，减少现场基础改造的工作量。建模过程中对泵体的叶轮腔、密封腔、轴承座位置做了结构还原，能够直观展示泵的内部装配关系，滑阀的手轮位置均朝向操作通道侧，操作人员站在地面即可完成阀门的开关操作，无需额外搭设操作平台，降低了现场安装的配套成本。管路的支架设置在载荷集中的弯头、阀门位置，支架的高度匹配泵组底座的安装标高，能够均匀承担管路的自重与介质重量，避免管路重量直接作用在泵体进出口法兰上，

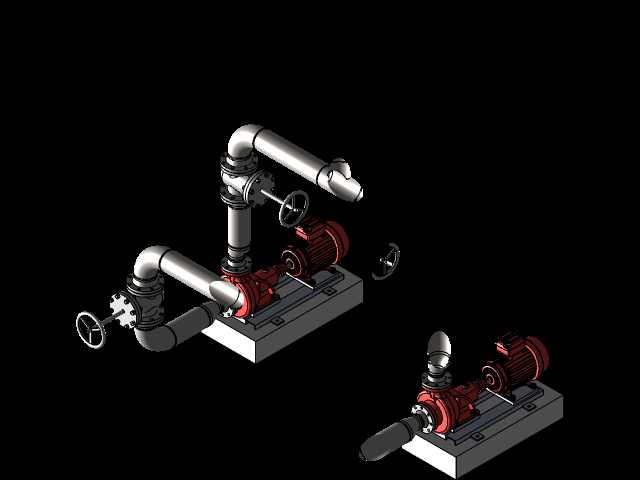

　　防止泵体法兰因长期承受额外载荷出现密封泄漏、壳体变形的问题。在功能特性上，这套结构完整覆盖了泵组从吸入到排出的全流程流道，能够直观展示介质从吸入管路进入泵体、经叶轮加压后从排出管路送出的完整路径，滑阀的开关状态可以直观对应泵组的运行、备用、检修不同工况，对于新入行的结构设计人员来说，能够快速理解工业泵组的管路配置逻辑，掌握动设备与管路连接的设计要点，在做厂区流体系统设计时，可以直接参考这套布局调整适配不同流量、压力参数的泵型，减少管路设计中的常见失误，比如吸入管路存气、阀门操作空间不足、管路载荷作用在泵体上这类工程常见问题。
