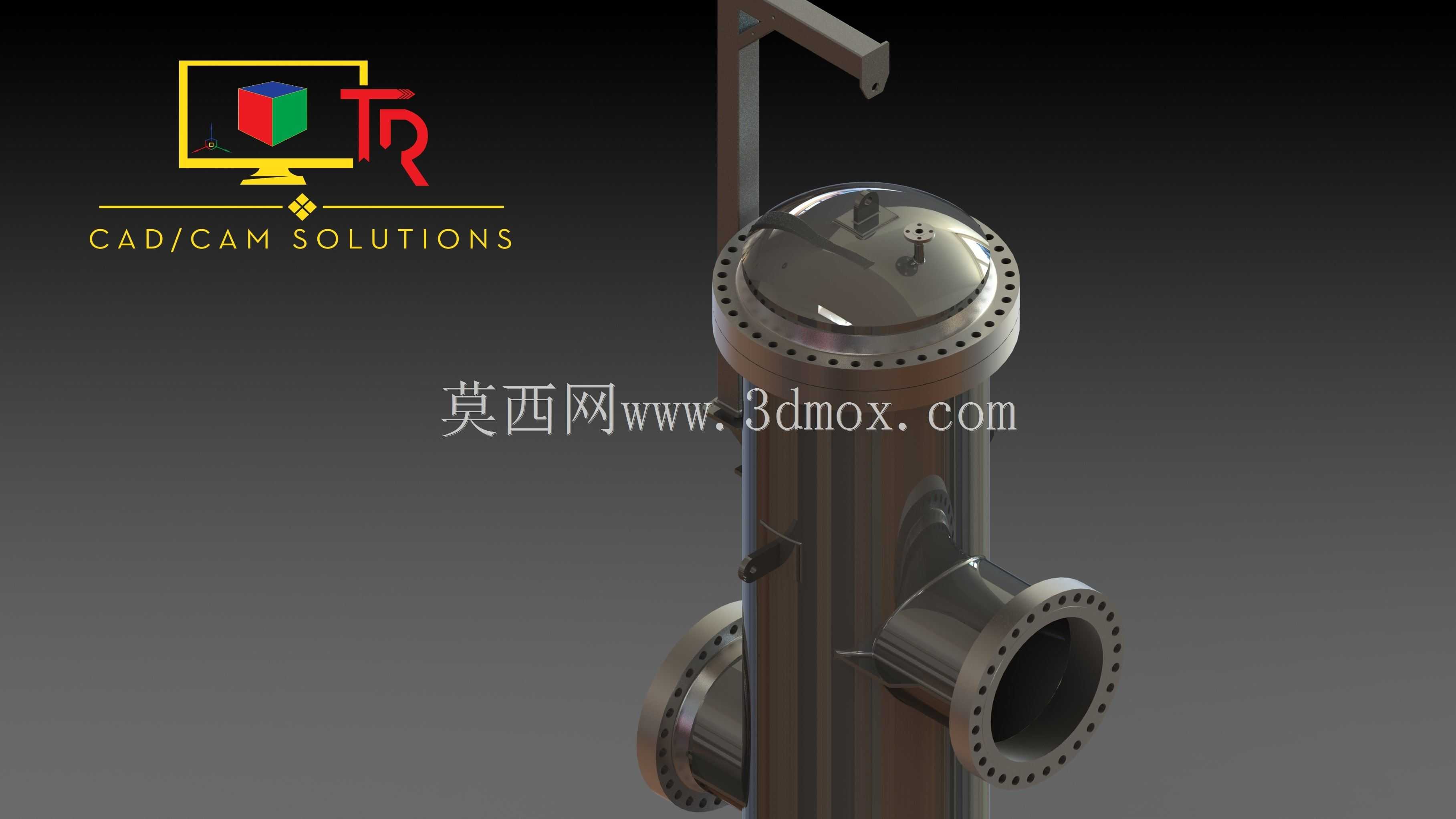

立式筒状工业气体过滤装置结构设计

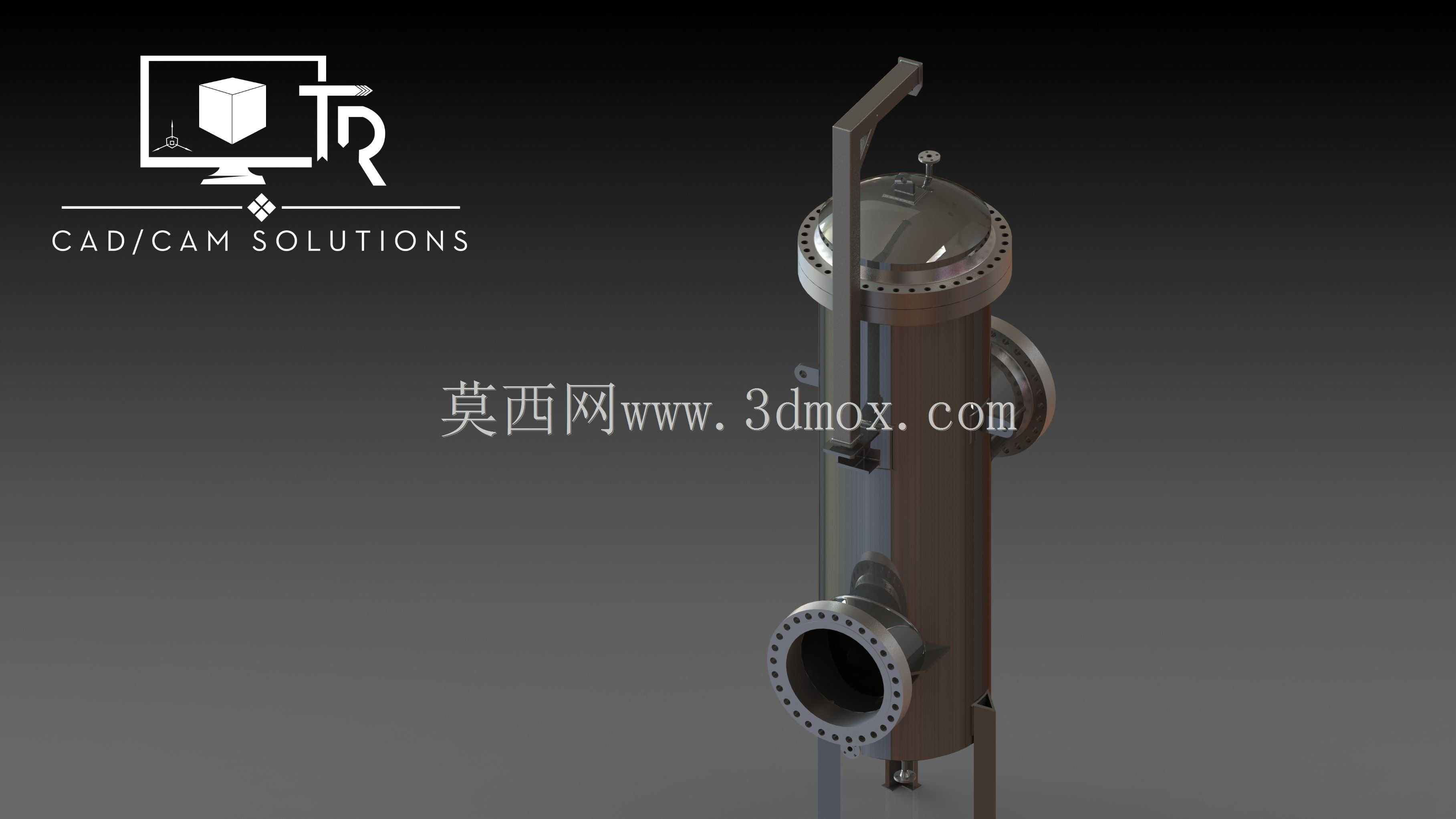

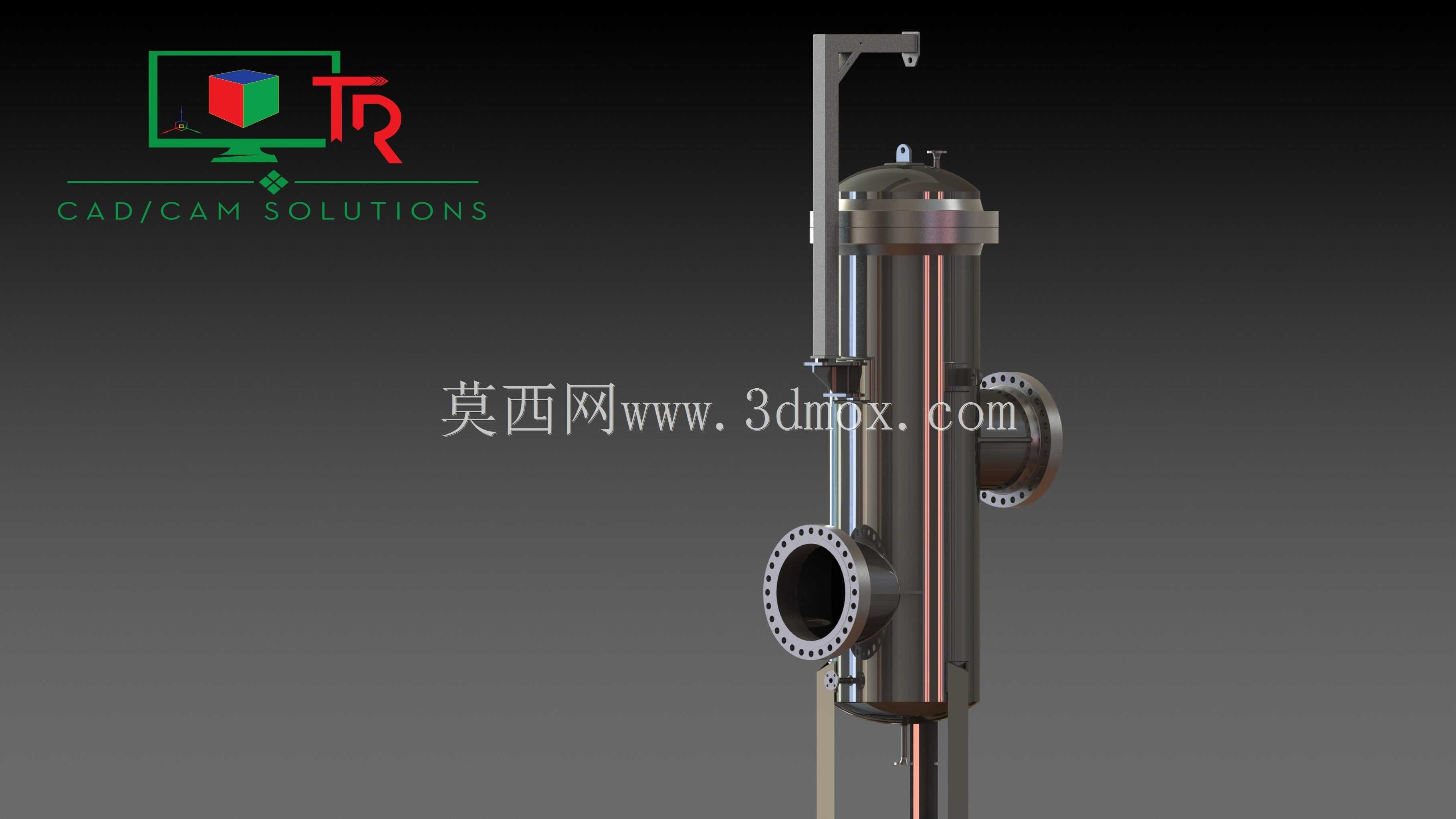

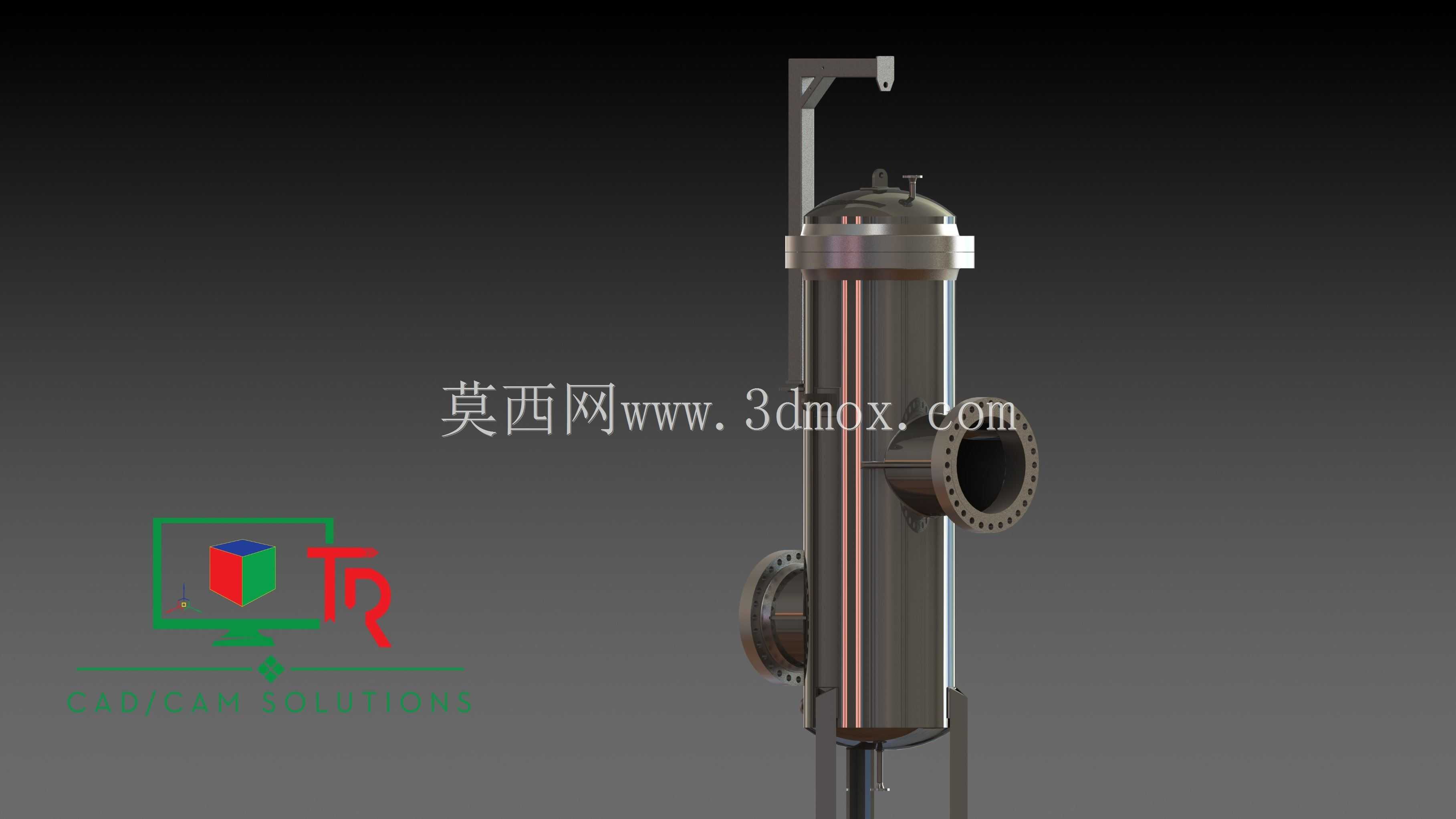

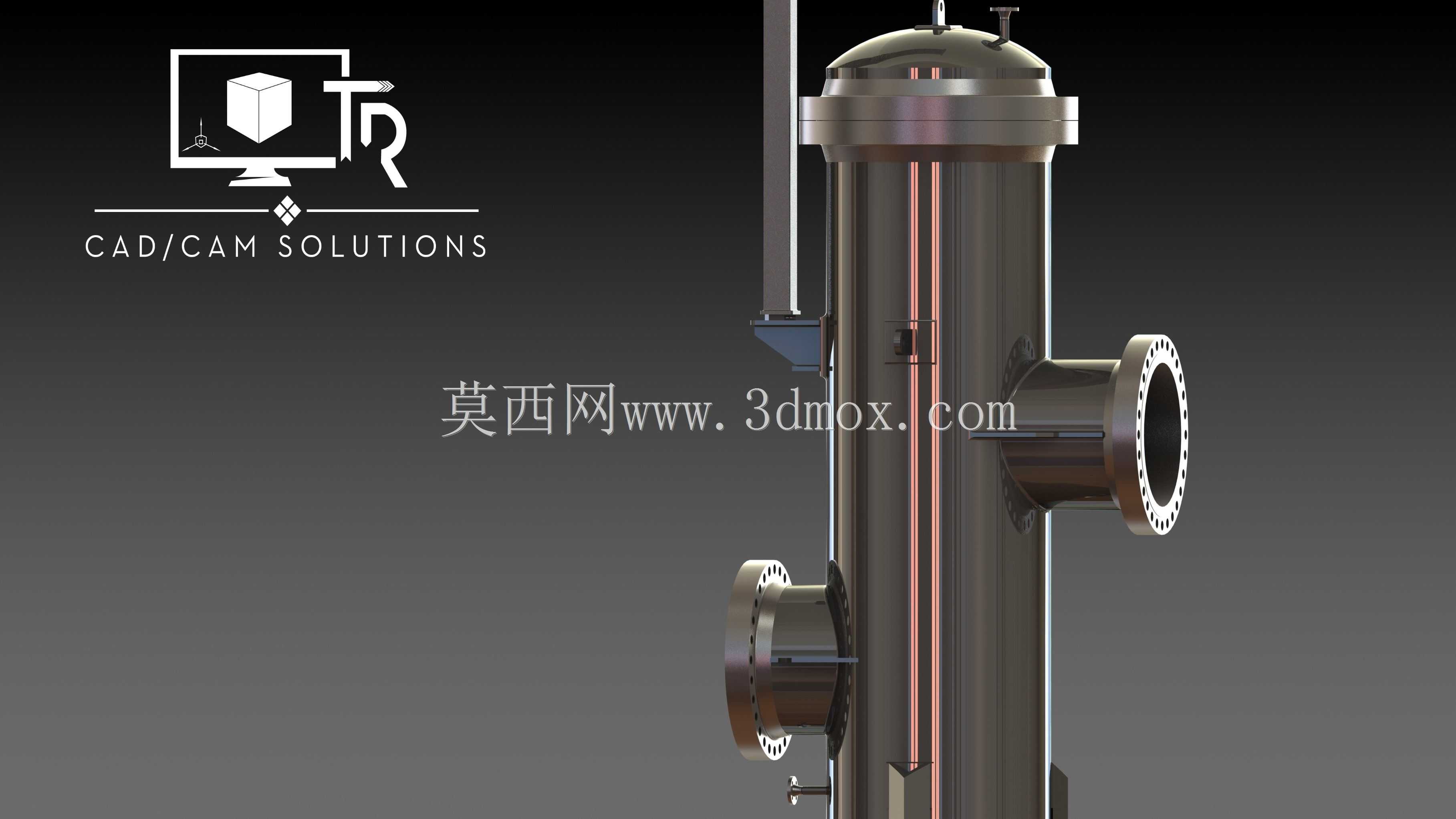

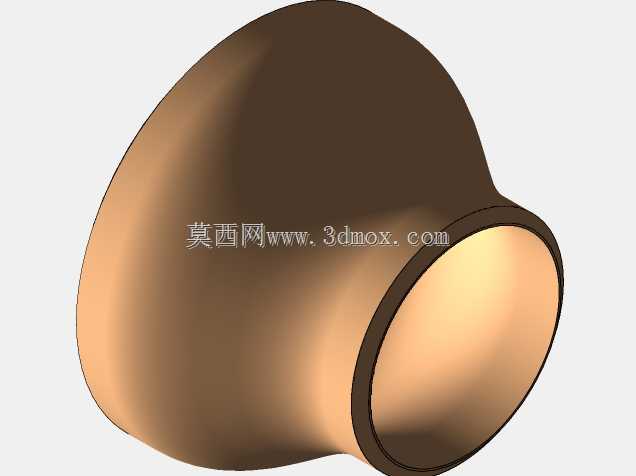

　　在天然气长输管线分输站、炼油厂加氢装置进料段、石油化工原料气预处理工段，这类立式筒状气体过滤装置是管线系统中不可或缺的前置净化单元，核心作用是在工艺介质进入压缩机、反应釜、精密调压阀组之前，拦截气流中携带的固体颗粒、凝析液滴、管道锈蚀残渣等杂质，避免高速运动的硬质颗粒刮伤设备密封面、堵塞催化剂床层孔隙、磨损压缩机叶轮动平衡结构，从源头降低非计划停车的检修概率。从结构设计逻辑来看，整体采用立式承压筒体布局，主要考虑到现场安装时的占地约束——多数炼化装置的管廊层预留设备安装位横向空间有限，立式结构可依托管线支架做垂直固定，仅需预留顶部快开结构的检修操作空间即可，不需要额外预留大面积侧向抽芯作业区域。筒体上下端采用标准椭圆封头结构，

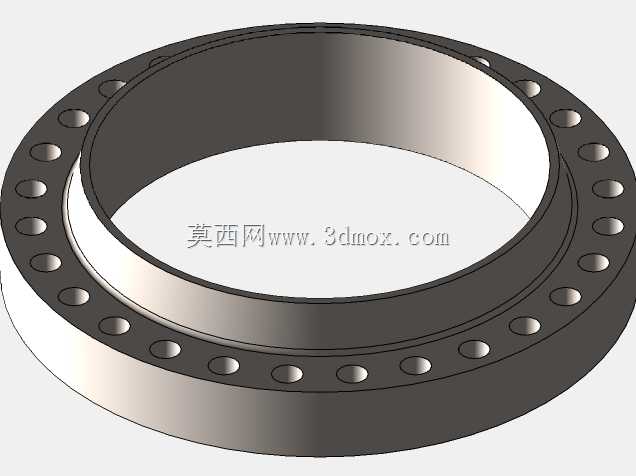

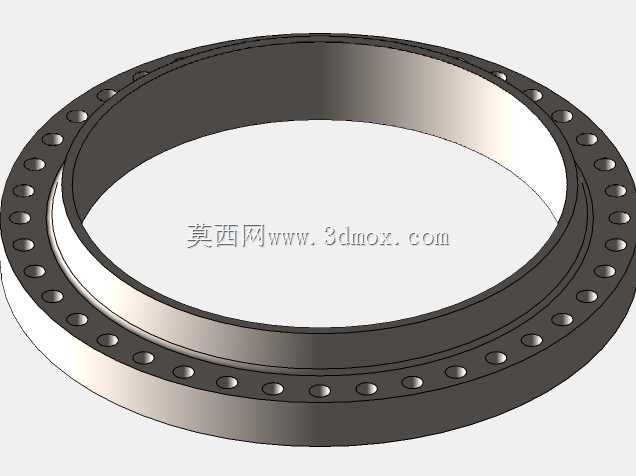

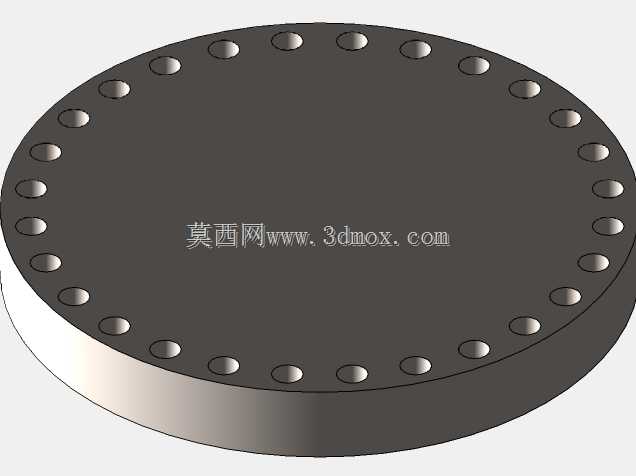

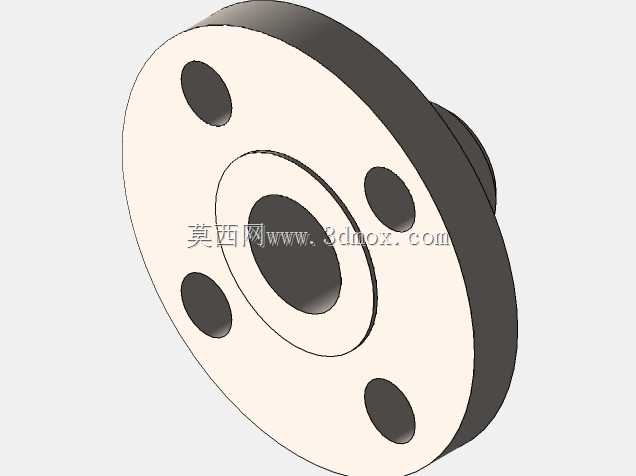

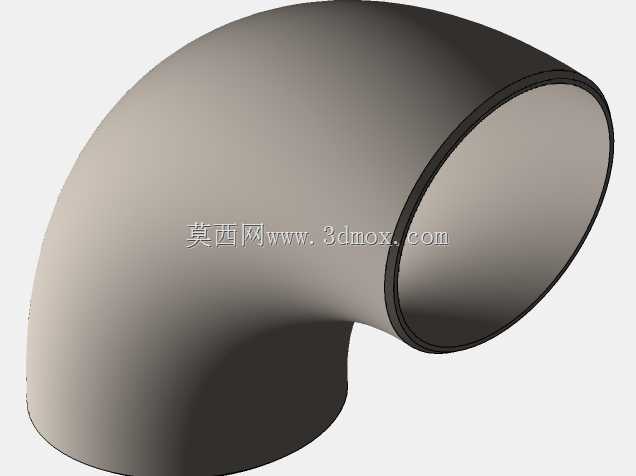

　　相比平盖封头能在同等壁厚条件下承受更高的内压载荷，封头与筒体主焊缝采用全焊透对接结构，焊接后需做整体消应力处理，避免长期承压运行出现焊缝疲劳开裂。筒体侧面设置两个带颈对焊法兰接口，分别作为待过滤气体的进料口与净化后气体的出料口，法兰密封面采用突面结构搭配缠绕式垫片，可适配PN16到PN40等级的中低压工艺管线安装要求，接口的中心高度、法兰外径、螺栓孔分布圆尺寸均匹配通用化工管线设计规范，选型时可直接对接同通径的工艺管道，不需要额外做变径转接。筒体内部的过滤元件安装位预留了足够的轴向空间，可适配折叠式玻纤滤芯、金属烧结网滤芯等多种常用过滤元件，滤芯的固定端采用快装压盖结构，检修时拆开顶部封头即可快速抽出滤芯完成更换，

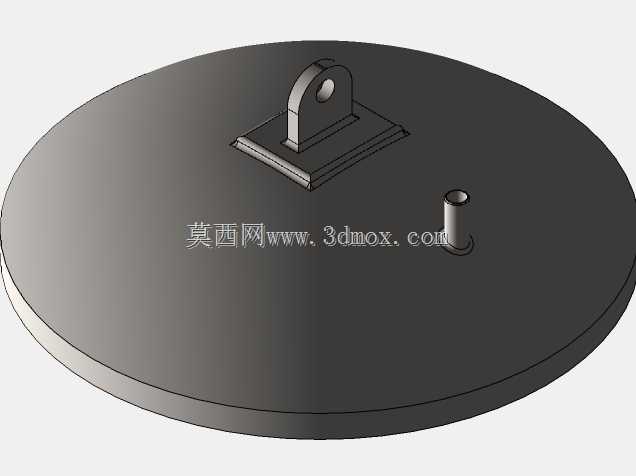

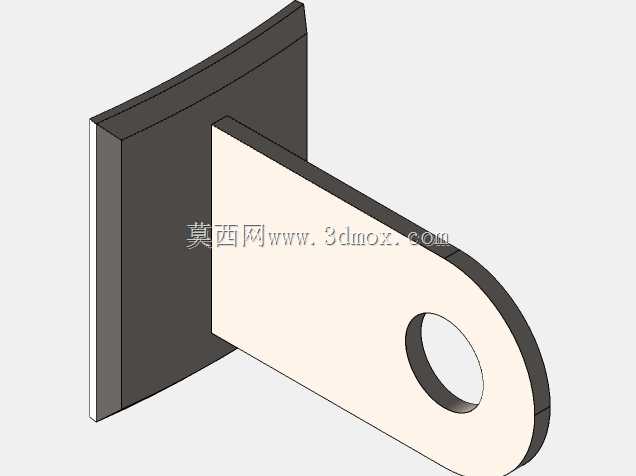

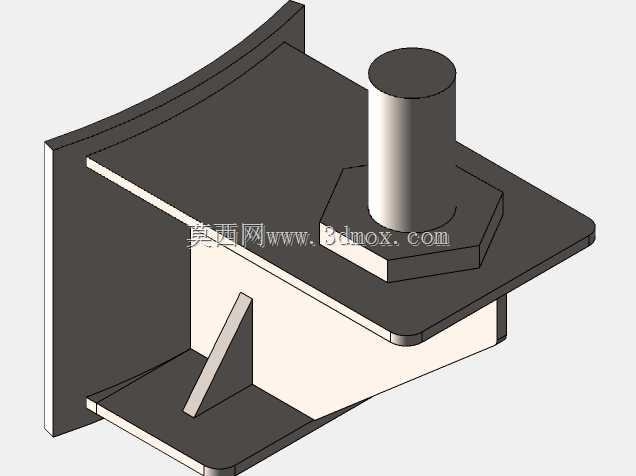

　　不需要拆解筒体侧面的管线连接。筒体底部预留了排污接口，可定期排出过滤过程中沉降下来的凝析液与固体杂质，避免积液在筒体底部长期积存导致筒体壁面腐蚀，也防止积液被气流二次夹带进入下游管线。设计过程中充分考虑了安装边界的适配性：筒体的总高度控制在常规管廊层的净空范围内，侧面接口的外伸长度避开了管线支架的安装位置，顶部封头设置了吊耳结构，现场安装时可直接通过吊耳完成设备吊装就位，不需要额外焊接临时吊点破坏筒体防腐层。筒体壁面预留了压差变送器的安装接口，可实时监测过滤元件前后的压力差，当压差值达到设定阈值时即可触发滤芯更换提醒，避免滤芯堵塞导致管线压损过大影响介质输送效率。这类过滤装置的内部流道经过导流优化，待过滤气体从侧下方接口进入筒体后，

　　会先经过导流板做稳流处理，避免气流直接冲击滤芯局部导致滤芯偏磨，气流在筒体内部自下而上均匀穿过滤芯层，杂质被拦截在滤芯外侧，净化后的气体从滤芯中心管汇集后从侧上方的出料口送出，整个流道没有明显的急弯结构，可最大限度降低气流通过时的压力损失，减少输送过程中的能耗。在炼油厂的常减压蒸馏装置塔顶气管线中，这类设备可有效拦截油气中携带的焦粉颗粒与冷凝油滴，保护后续的硫磺回收装置进料稳定；在天然气接收站的调压计量撬中，可过滤掉天然气中携带的管道焊渣与粉尘，避免调压阀阀芯被卡涩导致调压失效；在石油化工的合成装置原料气预处理段，可去除原料气中的固体杂质，避免杂质进入合成塔覆盖催化剂表面导致催化剂失活。建模过程中对筒体的壁厚、法兰的螺栓分布、封头的曲率半径都做了参数化处理，调整设计参数时可快速生成对应压力等级、不同处理量的设备结构，方便设计人员根据具体项目的工艺参数做快速选型调整，所有配合面的尺寸公差都参考压力容器设计规范做了预留，实际生产时可直接基于模型导出工程图用于加工制造。
