全自动螺旋立式物料包装设备结构设计

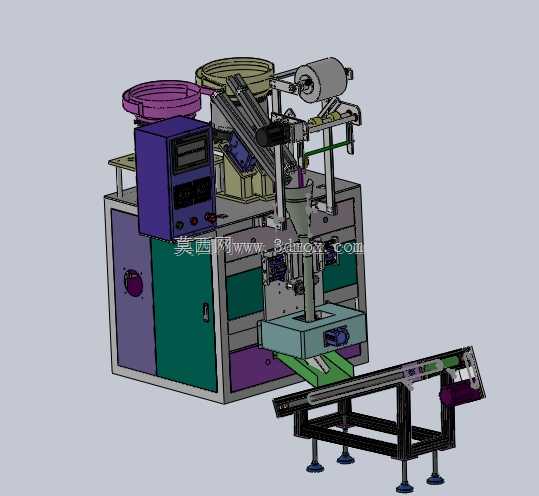

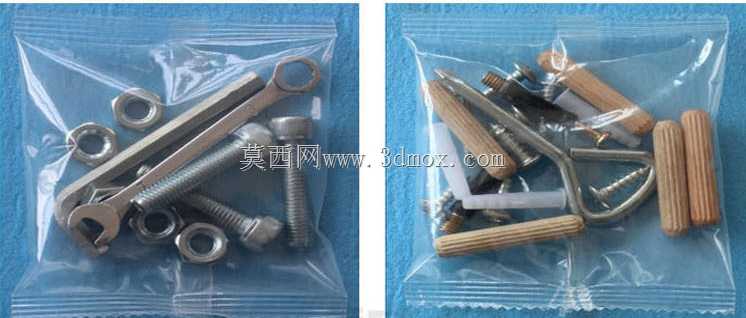

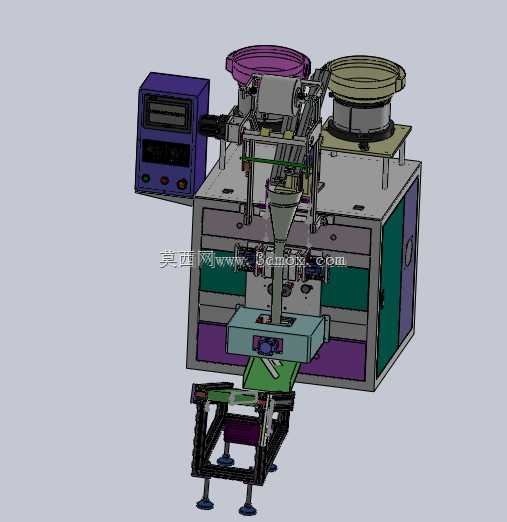

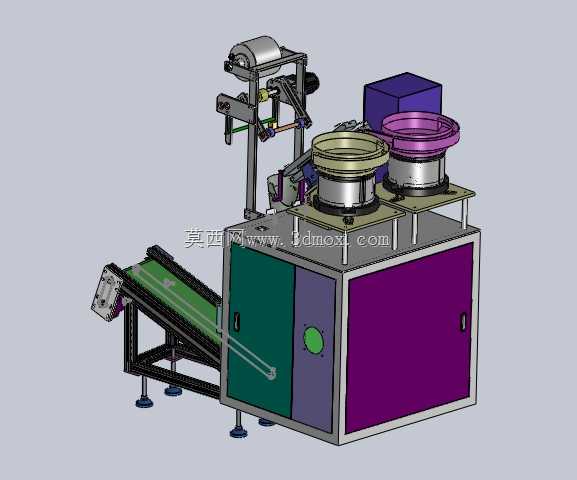

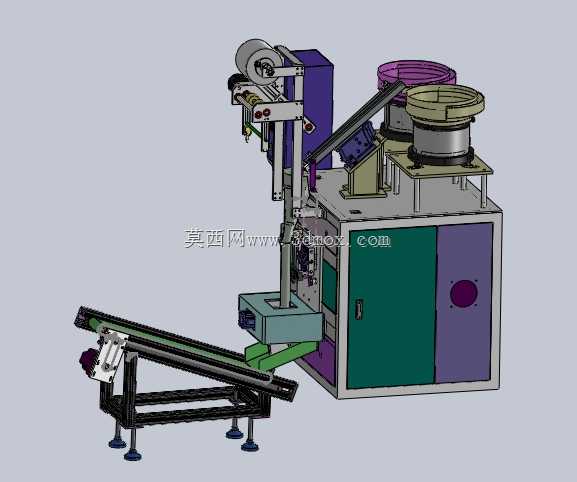

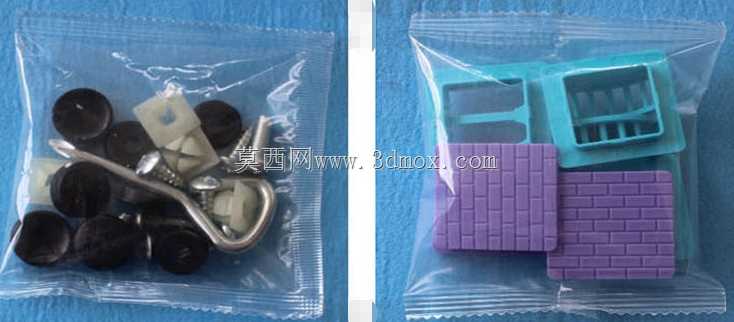

这款全自动螺旋立式包装设备，主要面向食品、医药、精细化工等行业中螺旋状、小颗粒状零散物料的定量包装场景，可适配膨化食品、糖果、小五金配件、中药饮片等多种形态物料的袋装封装需求，能够直接衔接上游物料储料仓与下游成品输送线，嵌入连续化生产流水线完成无人化包装作业，替代传统人工称重、装袋、封口的繁琐工序，大幅降低包装环节的人工投入与计量误差。设备整体采用立式集成化布局设计，核心功能模块沿竖直方向排布，顶部设置双振动盘上料机构，可同时完成两种不同物料的排序输送，或是单种物料的高速分料供给，通过直线振动轨道将物料有序输送至计量工位，搭配精密计数控制装置，可根据预设包装规格完成单袋物料的精准定量，有效控制每袋成品的重量误差在允许范围内，满足不同行业的包装精度要求。设备中部集成包装膜牵引、成型、封口机构，可自动完成卷膜的牵引输送、袋型成型、物料装填、热封裁切全流程动作，配合色码跟踪装置，可精准识别包装膜上的商标定位标识，保证每袋成品的商标图案位置统一规整，满足产品外观标识的标准化要求。设备下部设置成品出料输送机构，封装完成的袋装成品可直接通过倾斜输送轨道输出至后续装箱工位，无需人工转接。整机控制系统采用PLC作为核心控制单元，搭载故障自动诊断、异常自动停机、故障声光报警功能，当出现缺膜、缺料、封口异常、卡料等问题时可自动触发保护机制，避免设备带故障运行造成物料浪费或部件损坏，同时配备计数显示模块，可实时统计当班包装成品数量，方便生产管理人员统计产能、安排生产计划。在设计过程中，充分考虑了生产车间的安装空间边界，设备主体柜体采用方正紧凑的结构设计，电气控制元件集成布置在侧置电控柜内，方便日常检修维护，所有与物料接触的部件均采用易拆卸结构，可快速完成清洁与换型调整，适配不同规格包装袋的生产需求，外接气源与电源接口统一布置在设备后侧，减少管线外露带来的安全隐患，设备底部设置可调支撑脚，可根据车间地面平整度调整设备水平度，保证高速运行过程中的稳定性，外接输送架采用可折叠设计，可在设备转场或维护时收起，减少空间占用。
