双工位半自动孔洞加工专用设备结构

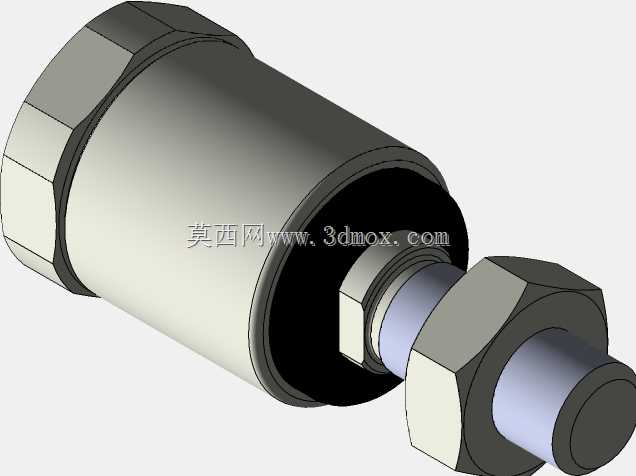

　　这款双工位立式半自动孔洞加工设备，主要面向小五金件、小型塑胶壳体、包装配套小零件的端面沉孔、定位孔加工场景，常见于小批量多品种的零件加工产线旁，适配需要频繁换型、单工位效率不足的半自动化加工工位，相比单轴手动打孔设备，双主轴并行的结构可以同时完成两个同规格孔位加工，或是搭配不同刀具完成同工件的两步孔加工工序，减少工件重复装夹的对位误差。从整体布局来看，设备采用一体式平板底座作为安装基准，底座下方配置四个可调防滑脚杯，可直接放置在标准车间工作台上使用，不需要额外做地基固定，安装时仅需调整四个脚杯的高度，保证底座台面水平度即可，整体占地宽度约600mm、深度约400mm，台面以上总高度控制在700mm范围内，不会占用过多工位操作空间，

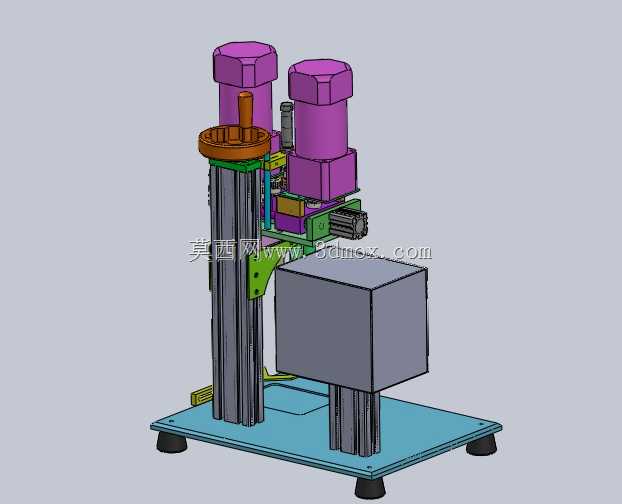

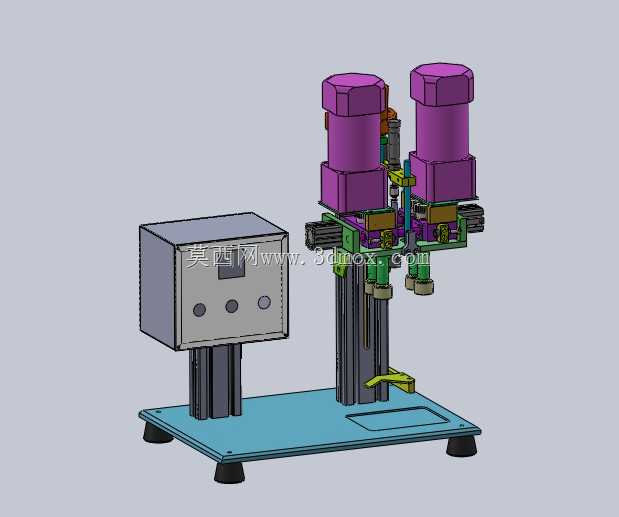

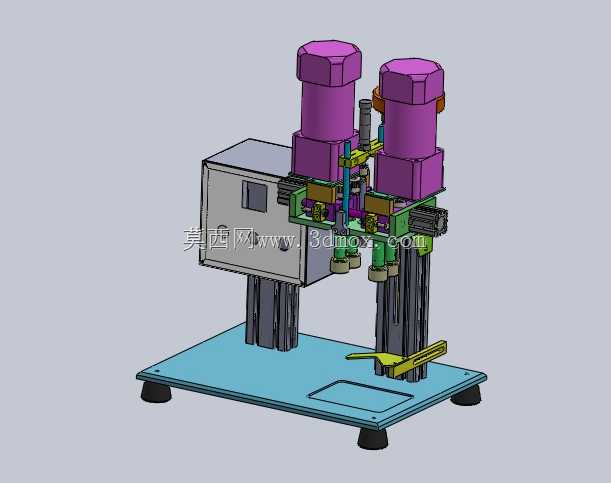

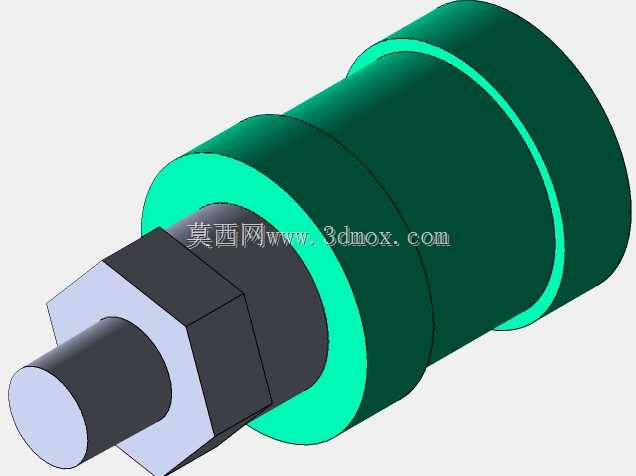

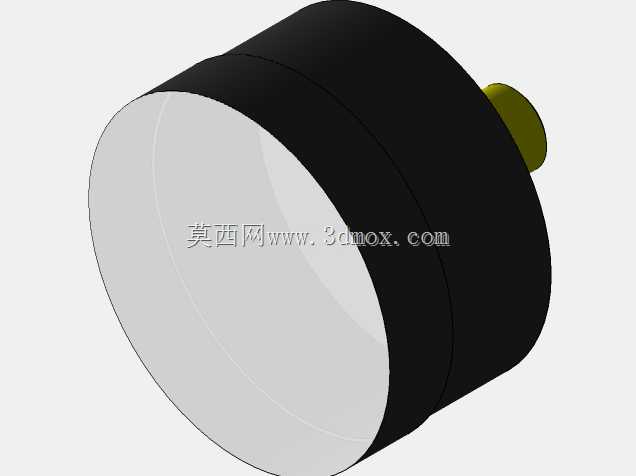

　　适配常规车间流水线旁的工位布局要求。设备左侧独立布置电控箱体，箱体通过两根立式支撑柱固定在底座左侧区域，与右侧加工执行机构保持安全间距，箱体面板上设置启动、停止、急停三个操作按钮，操作高度刚好适配站立作业人员的手部操作范围，不需要弯腰抬手即可完成设备操作，电控箱内部预留了继电器、气路控制元件的安装空间，走线全部通过支撑柱内部的空腔布置，避免明线外露带来的车间安全隐患。右侧加工执行部分采用双立柱导向结构，两根平行的立式导柱作为加工头的升降导向基准，保证主轴进给过程的垂直度，避免加工孔位出现偏斜；两个加工主轴对称布置在滑动安装板上，主轴上方直接配套驱动电机，动力传输路径短，没有多余的传动损耗，主轴的进给行程通过脚踏式触发开关控制，

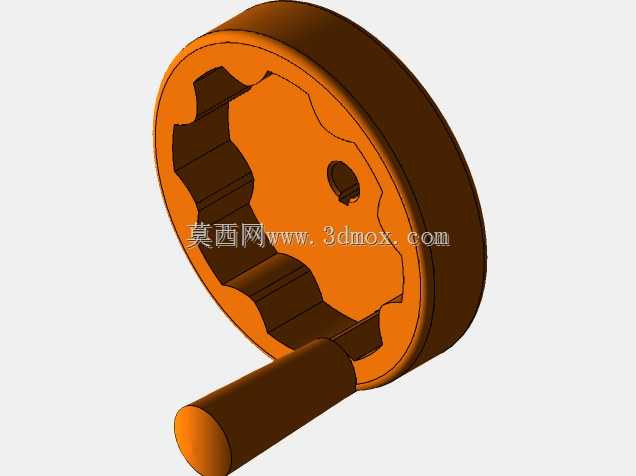

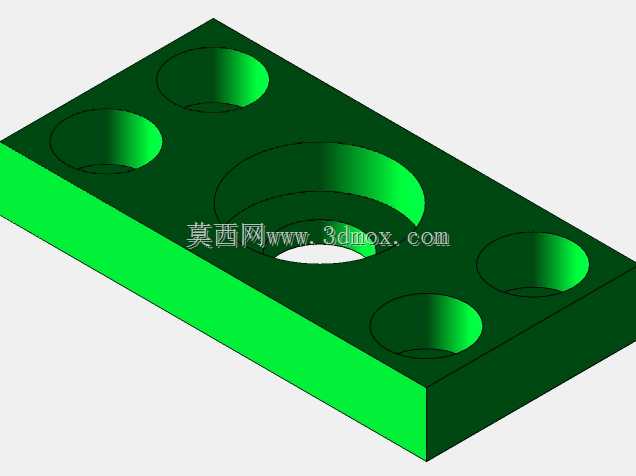

　　作业人员将待加工工件放置在下方定位工装后，踩下脚踏开关即可控制主轴下行完成孔加工，加工到位后自动复位，不需要手动扳动进给手柄，降低操作人员的劳动强度。两个主轴的间距可以根据工件的孔位间距做横向调整，滑动安装板上预留了腰型调节槽，松开主轴固定螺栓即可调整两轴的中心距，适配不同孔距的工件加工需求；下方的工件定位工装采用快换式设计，通过螺栓直接固定在底座台面上，更换不同工件时仅需更换对应的定位块即可完成换型，换型时间控制在十分钟以内，适配小批量多品种的加工需求。设备的进给驱动采用气动升降结构，相比手动进给的结构，进给速度稳定，不会因为操作人员的施力差异导致孔壁粗糙度不均、孔深不一致的问题，同时气动结构的维护成本低，仅需定期检查气路密封性、

　　更换导向轴的润滑脂即可，不需要复杂的液压站配套，适合小型加工车间的气源配套条件。在安全设计上，主轴的加工区域没有设置全封闭防护罩，因为是半自动作业，需要操作人员手动上下料，所以在主轴下方设置了安全限位挡块，避免主轴下行超程撞到工装台面，同时脚踏开关设置了防误触护罩，避免杂物掉落或者人员误碰导致设备误启动。从结构建模的细节来看，所有的安装板、支撑柱、紧固件都按照实际加工的公差要求做了配合间隙设计，导柱与滑动衬套的配合选用H7/g6的间隙配合，保证升降滑动顺畅无卡滞，主轴安装孔与电机安装位的同轴度公差控制在0.02mm以内，避免电机轴与主轴连接出现偏载导致的轴承磨损加快。底座台面做了加厚处理，厚度达到8mm，加工过程中不会因为主轴的切削振动出现台面变形，保证长期使用的加工精度稳定性；电控箱的门板做了折边加强设计，避免薄钢板焊接后出现变形，箱体上的按钮安装孔都预留了标准的按钮安装尺寸，直接采购标准件即可装配，不需要二次加工。这款设备的结构设计没有采用复杂的非标定制零件，80%以上的结构件都可以采用标准型材、标准板材切割加工完成，主轴、电机、气动元件、脚踏开关全部选用工业通用标准件，采购周期短，加工制造成本低，非常适合小型加工厂自行组装制作，或是作为非标设备设计的参考结构，针对不同的加工需求，还可以在主轴位置更换不同的加工头，拓展实现攻丝、倒角、压装等不同的工序功能，适配更多的小零件加工场景。
