全自动套管热收缩加工设备结构设计

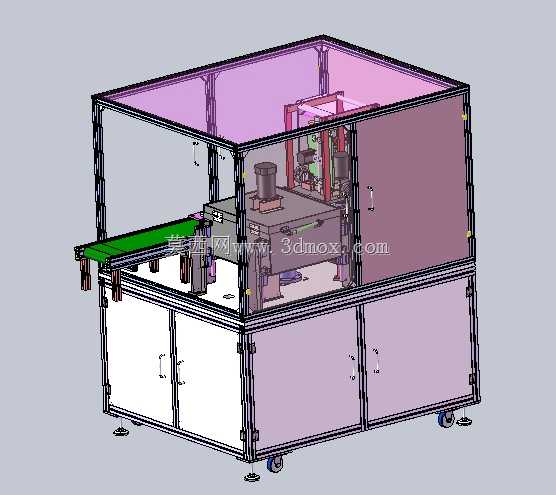

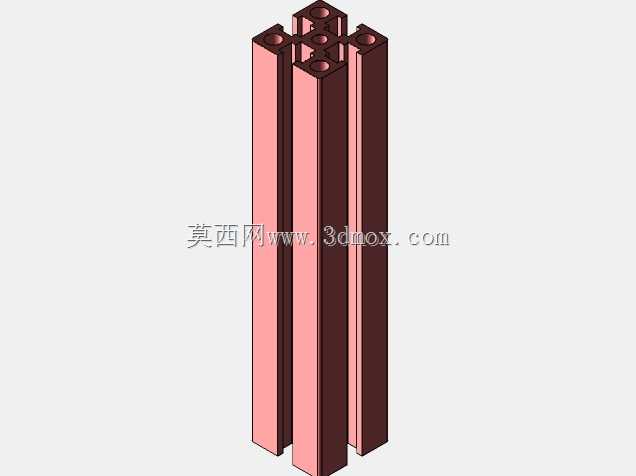

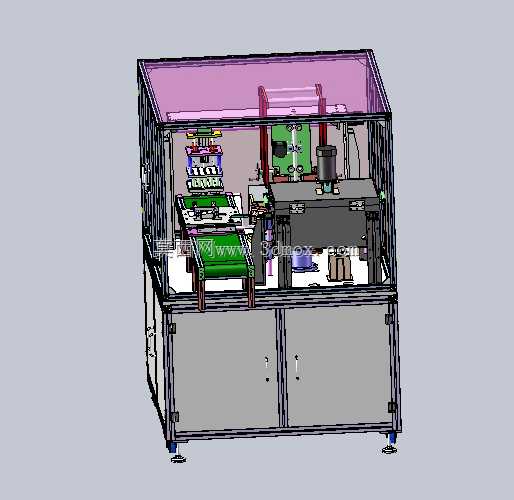

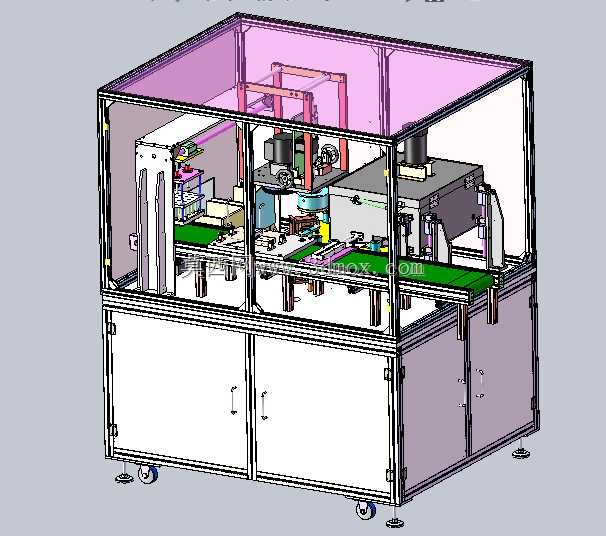

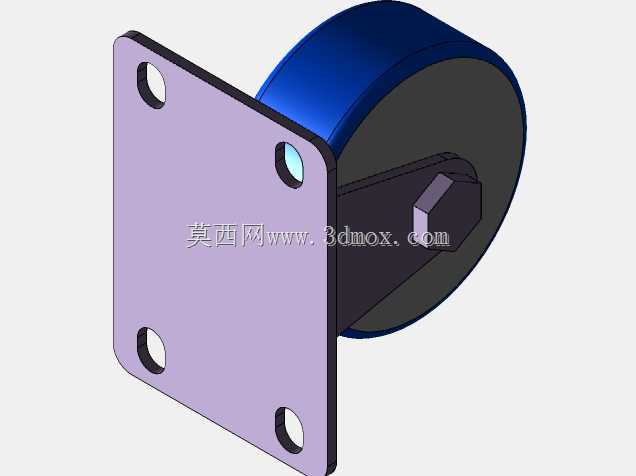

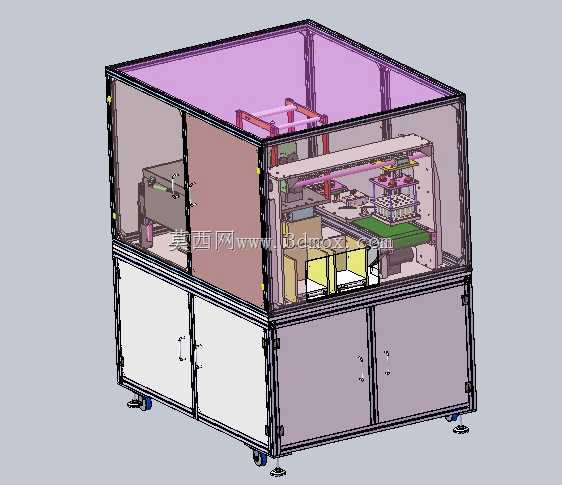

　　这套设备主要面向线束、电子元器件、小型五金件等需要套设绝缘热缩管并完成加热收缩的加工场景，在消费电子组装、汽车线束加工、低压电器生产等车间产线中，可替代传统人工穿管、手持热风枪加热的作业模式，解决人工作业中套管定位偏移、收缩不均匀、加热温度不可控导致的产品良率波动问题，同时降低操作人员长期接触高温热风源的职业伤害风险。设备整体采用铝型材搭建方通框架作为主体承载结构，外围搭配透明亚克力与钣金封板做安全防护，底部设置可调节脚杯与万向脚轮，既满足设备移位转线的便捷性，也能在安装就位后通过调节脚杯保证机架水平度，避免输送线运行过程中出现皮带跑偏、工位对位偏差的问题。从功能分区来看，设备沿输送方向依次排布上料工位、套管套设工位、定位校正工位、热收缩加工工位、冷却下料工位，各工位之间通过绿色PVC皮带输送线衔接，输送线的驱动端采用调速电机搭配同步带传动，可根据不同产品的加工节拍灵活调整线体运行速度，适配不同批次产品的加工效率需求。套管套设工位集成了管料放卷、定长裁切、套管撑开、产品套入的整套执行机构，其中裁切模块采用硬质合金切刀配合气缸驱动，保证套管切口平整无毛刺，避免切口毛边影响后续套入精度；定位校正工位设置了可调节宽度的导向条与柔性压块，可根据待加工产品的外形尺寸调整夹持范围，保证产品进入热收缩工位时，套管的轴向位置与周向位置完全符合工艺要求，不会出现套管歪斜、一端过长一端过短的问题。热收缩加工工位采用封闭的加热腔体结构，

　　腔体内部设置多组均匀分布的加热模块与热风循环风道，相比开放式的热风加热结构，封闭腔体可减少热量散失，保证腔体内不同位置的温度差控制在±5℃范围内，让套管受热均匀，避免局部过热导致套管烤焦、或者温度不足导致套管收缩不紧密的问题；腔体入口和出口处设置了耐高温的柔性挡帘，既可以减少热量外溢，也不会阻碍产品随输送线正常进出。设备的上层框架预留了电气元件安装板的安装位，所有气动管路、电气布线都沿铝型材的内置槽路排布，外部设置线槽盖板做防护，避免管线外露被高温烘烤老化，也能减少车间粉尘落在管线接头上导致的接触不良问题。下层柜体分为三个独立舱室，分别用来放置电气控制元件、气动三联件与气源处理模块、废料收集盒，其中电气舱设置了散热通风孔与防尘滤网，

　　保证PLC、伺服驱动器等发热元件运行时的散热需求，同时阻挡车间内的加工碎屑进入舱内；气源处理模块集成了调压阀、油水分离器，可对进入设备的压缩空气做干燥、过滤处理，避免气源中的水分、杂质进入气缸、电磁阀导致元件卡滞失效。在安装边界方面，设备整体占地长度约2.4米，宽度约1.2米，高度约1.8米，安装时需要在设备周边预留至少0.8米的操作维护空间，尤其是热收缩腔体的侧方需要预留维护门的开启空间，方便定期清理腔体内的套管加热残留碎屑、检查加热元件的工作状态；设备的进线电源、气源接口都设置在柜体后侧下方，接入时需要保证电源接地可靠，气源压力稳定在0.5-0.7MPa范围内，避免气压不足导致各气缸执行动作不到位。在结构设计细节上，

　　所有与产品接触的导向件、定位件都采用防静电POM或者尼龙材质制作，避免金属材质刮伤产品表面的镀层或者绝缘层；输送线的两侧设置了可快速拆卸的防护挡板，当加工不同尺寸的产品时，不需要拆卸整体线体，只需要调整挡板的安装位置即可快速完成换型，缩短产线换产的调试时间。热收缩工位的出口处设置了风冷模块，通过低压风机对完成加热收缩的产品做快速冷却，让套管在离开加工工位后快速定型，避免产品在下料堆积时套管还处于软化状态，出现挤压变形的问题。设备的安全防护设计上，在设备正面的操作侧设置了可开启的安全门，安全门上安装有安全磁开关，当设备运行过程中安全门被意外打开时，设备会立即停止输送与加热动作，避免操作人员接触到内部的高温部件与运动机构造成伤害；加热腔体内部设置了温度传感器与超温保护模块，当腔体内温度超过设定的上限值时，会自动切断加热元件的电源，同时触发声光报警，避免温度持续升高引发安全隐患。
