印刷产线全自动紫外上光设备结构设计

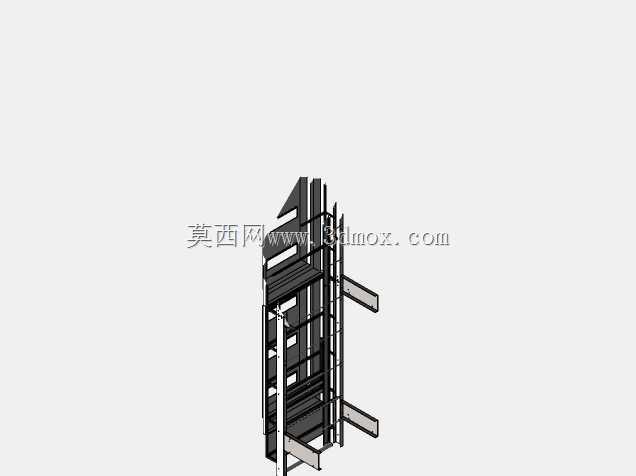

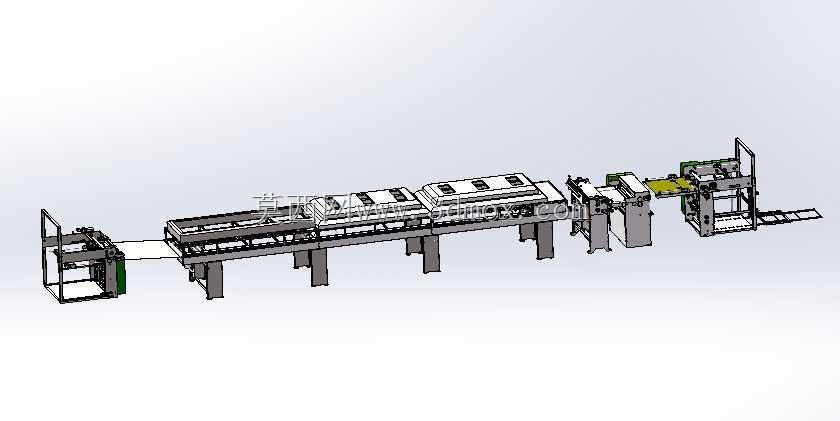

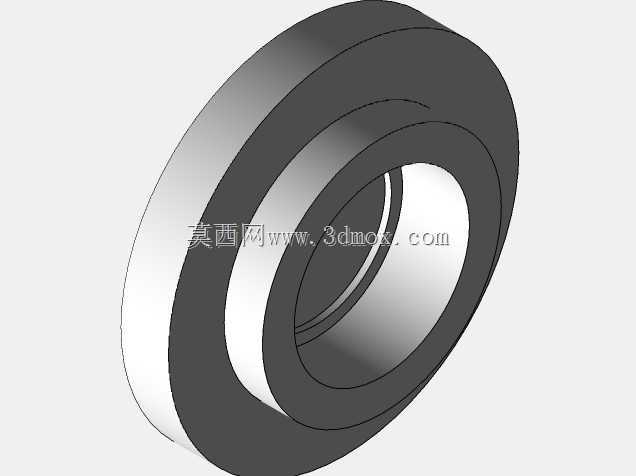

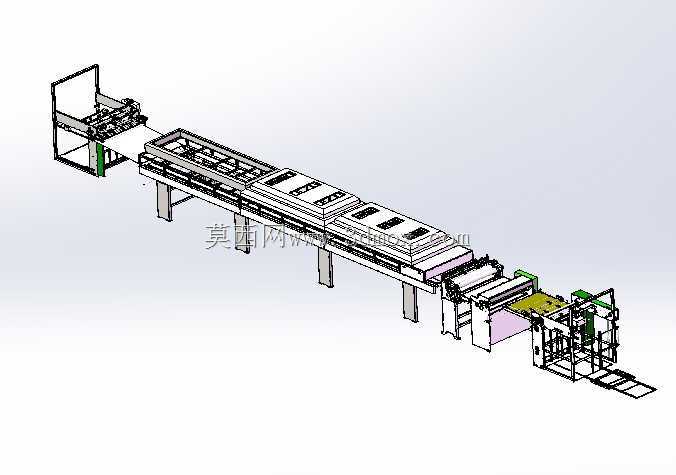

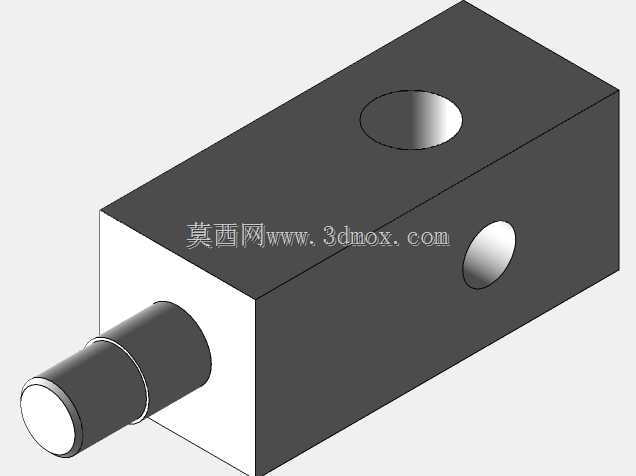

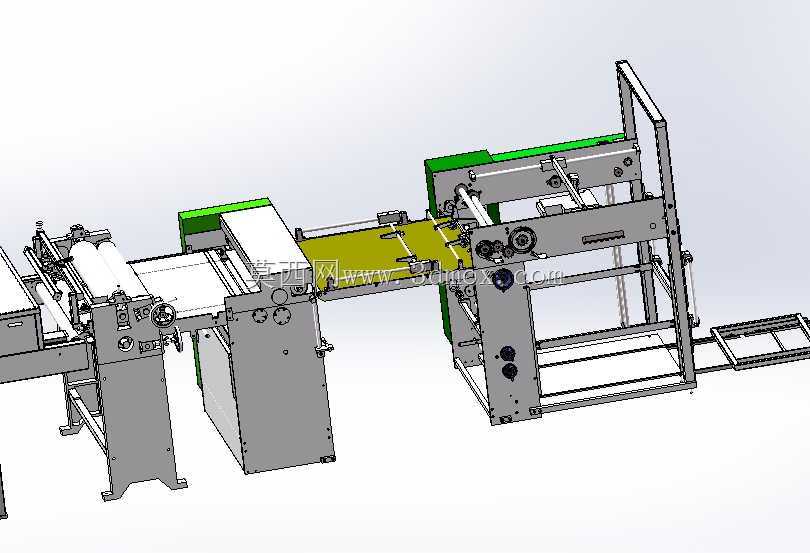

这款全自动紫外上光设备，主要面向商业印刷、包装印刷领域的印后加工场景，适配书刊封面、彩盒包装、宣传海报、标签吊牌等多种纸质印刷品的表面上光工序，可直接接入平版印刷、凹版印刷、柔版印刷的后端产线，替代传统人工上光、自然晾干的低效作业模式，解决传统上光工艺涂层不均、干燥速度慢、表面易粘脏、光泽度一致性差的行业痛点。设备整体采用长条形直线贯通式布局，沿走纸方向依次设置自动送纸单元、精准定位输纸单元、均匀涂油单元、紫外固化干燥单元、成品收纸单元五大功能模块，各单元通过同步传动系统实现节拍匹配，全程无需人工干预即可完成从上料、涂覆、固化到收料的全流程作业。在功能设计上，自动送纸单元配备飞达分纸结构与侧拉规定位机构，可适配80g/㎡到450g/㎡范围内的不同厚度纸张，分纸过程无重张、无刮伤，定位精度控制在±0.2mm以内，避免涂油偏位导致的产品报废；涂油单元采用网纹辊定量供油配合橡胶压辊匀涂结构，可根据纸张材质与上光需求灵活调整涂层厚度，保证纸面油层薄厚均匀无流挂、无漏涂，既满足高光泽镜面效果的加工需求，也可适配哑光耐磨的上光要求；紫外固化单元采用多组分区排布的紫外线灯管搭配反射聚光罩，配合输送网带的匀速输送，让涂覆在纸面的光油在短时间内完成交联固化，固化后的表面耐摩擦、耐溶剂，不会出现后续工序的粘脏、掉墨问题，同时固化单元设置隔热排风结构，避免设备内部温度过高导致纸张变形翘曲；成品收纸单元采用齐纸堆叠结构，可将固化完成的纸张整齐码放，方便后续直接转入模切、覆膜、装订等下一道工序。在设计思路上，整体采用模块化机架设计，各功能单元可根据厂房空间、产线节拍需求进行拼接调整，机架主体采用方管焊接结构搭配钣金护罩，兼顾结构刚性与外观整洁性，底部设置可调支撑脚，可适配不同平整度的车间地面安装，设备操作侧预留足够的维护空间，方便日常更换灯管、清理涂油辊、调整走纸参数，传动侧设置安全防护门与联锁开关，避免作业过程中人员误触运动部件造成安全隐患。设备整体长度可根据固化需求配置为6米到12米不等的规格，宽度控制在1.8米以内，进料端高度与常规印刷机出料高度匹配，无需额外搭建过渡平台即可完成产线对接，安装时仅需预留对应长度的直线空间，接入380V工业电源与压缩空气气源即可投入使用，可帮助印刷企业大幅提升印后上光工序的加工效率，降低人工成本，同时提升印刷成品的表面质感与耐用性，满足高端印刷包装产品的品质要求。
