全自动纸箱开箱成型折底贴胶设备结构

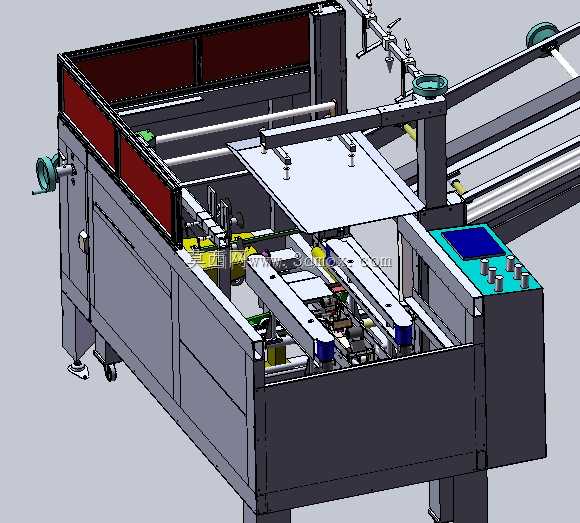

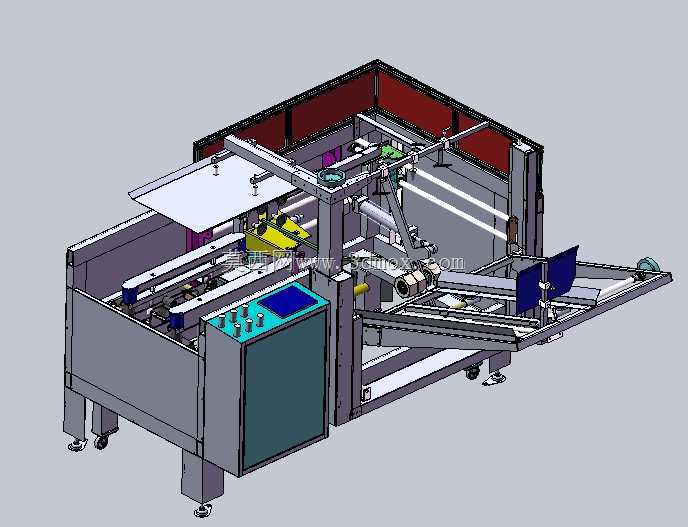

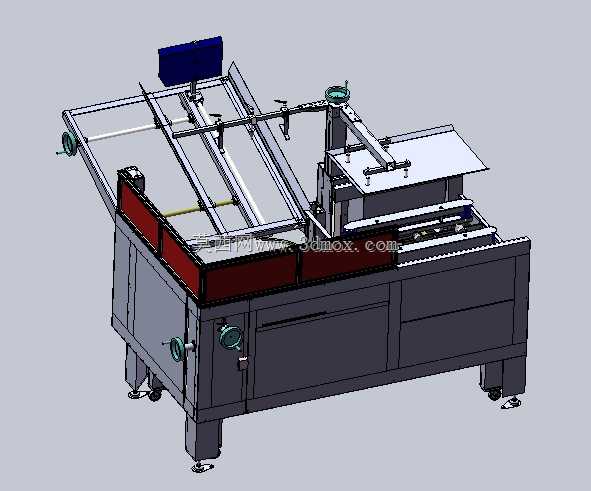

这款设备主要面向快消品、食品、医药、家电等规模化生产企业的后道包装工序，适配大批量纸箱包装的连续化产线需求，可直接对接前端装箱工位与后端封箱、码垛工位，打通包装环节的纸箱预处理流程，解决人工开箱效率低、折边精度差、胶带粘贴歪斜等痛点，在日化产品仓储打包、电商大促订单处理、食品整箱封装、医药外包装合规处理等场景中都能稳定适配，无需人工反复调整纸箱姿态，大幅降低包装工位的人力投入。设备实际运行时可自动完成堆叠纸箱的单张分离、纸箱撑开成型、下盖折页按序弯折、底部胶带粘贴压实全流程，替代传统人工完成重复度高、动作标准统一的开箱作业，输出的成型纸箱可直接进入装箱工序，折边贴合度、胶带粘贴位置一致性远高于人工操作，可适配多种常规尺寸的瓦楞纸箱，调整对应限位机构即可快速切换纸箱规格，无需复杂的工装更换。从功能设计来看，设备采用模块化布局，纸箱储料仓设置在设备上部，可容纳一定数量的堆叠待加工纸箱，通过真空吸盘配合拨料机构实现单张纸箱的精准分离，避免多张纸箱同时送出的卡料问题；成型工位通过导向杆与推板配合，将扁平状态的纸箱撑开为规整的方箱形态，折底机构按照纸箱下盖的折页顺序，依次完成短边、长边折页的弯折定位，确保折边平整无翘角；贴胶工位采用恒张力胶带输送结构，配合压合滚轮将胶带平整粘贴在纸箱底部接缝处，自动完成胶带切断与尾端压实，粘贴后的胶带无褶皱、无气泡，粘接强度满足整箱搬运的承重需求。设计思路上充分考虑产线对接的兼容性，设备主体采用方通焊接框架作为承载基础，外部设置安全防护挡板避免运动部件外露引发安全隐患，操作侧设置触控操作面板与调节按钮，方便操作人员快速调整运行参数、切换纸箱规格；底部配置可调脚轮与支撑脚杯，既方便设备在车间内的移位调整，也可在固定工位调平锁定，保证运行时的稳定性。设备整体外形为长方体布局，进料端预留纸箱堆叠上料的操作空间，出料端可直接对接输送线，安装时需预留侧面维护空间用于调整折边机构、更换胶带卷，设备的进线电源、气源接口统一设置在设备侧下方，方便车间管线排布，无需额外改造地面管线即可完成安装对接，整体结构紧凑，可适配多数现有包装车间的工位空间布局，不会占用过多产线面积。
