V型发动机上曲轴箱铸件结构设计

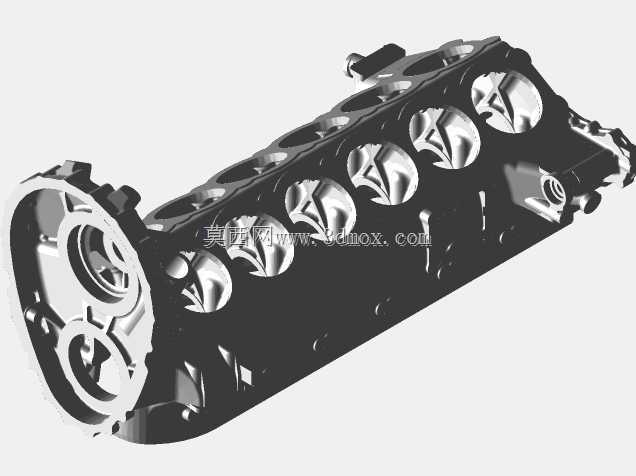

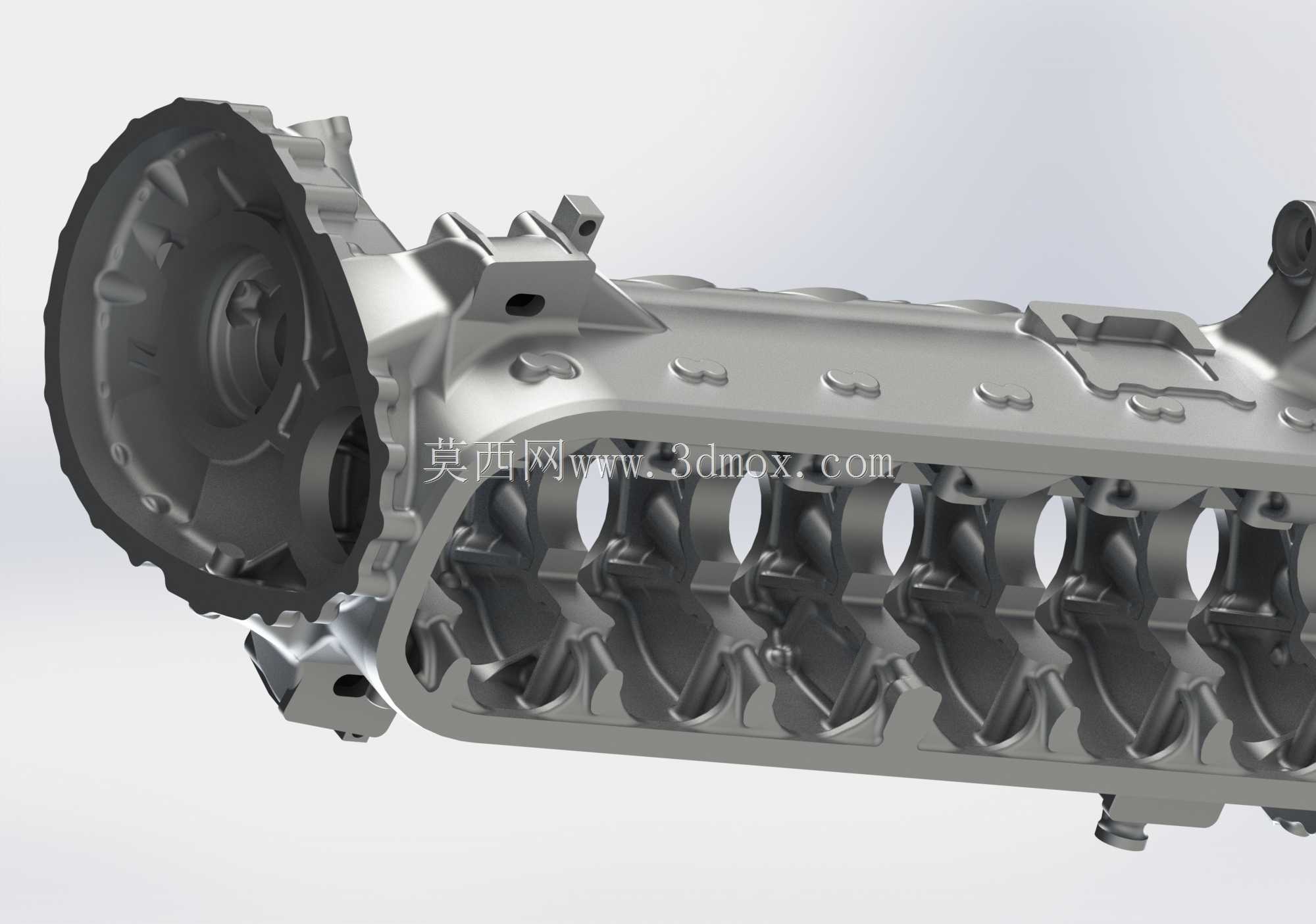

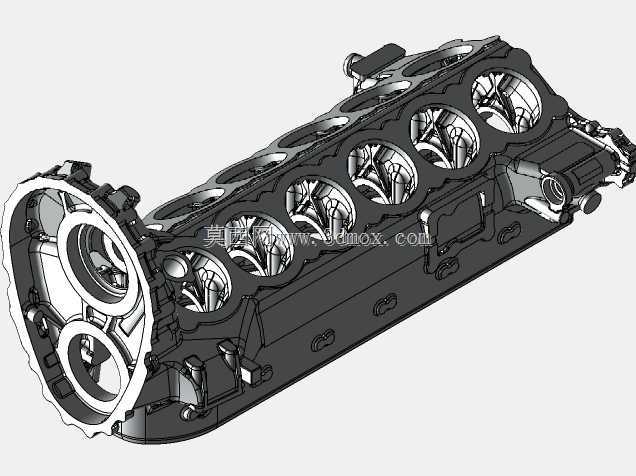

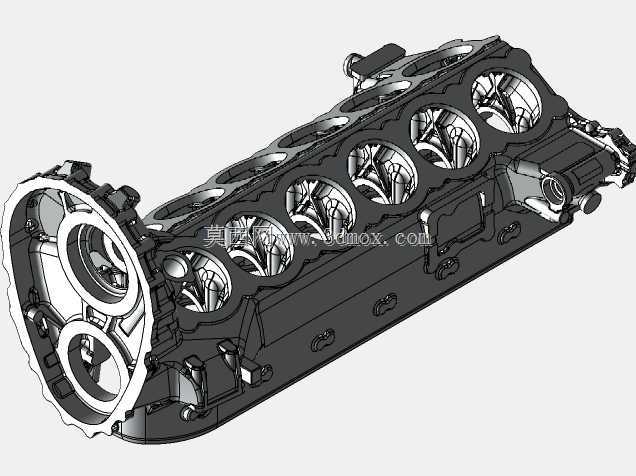

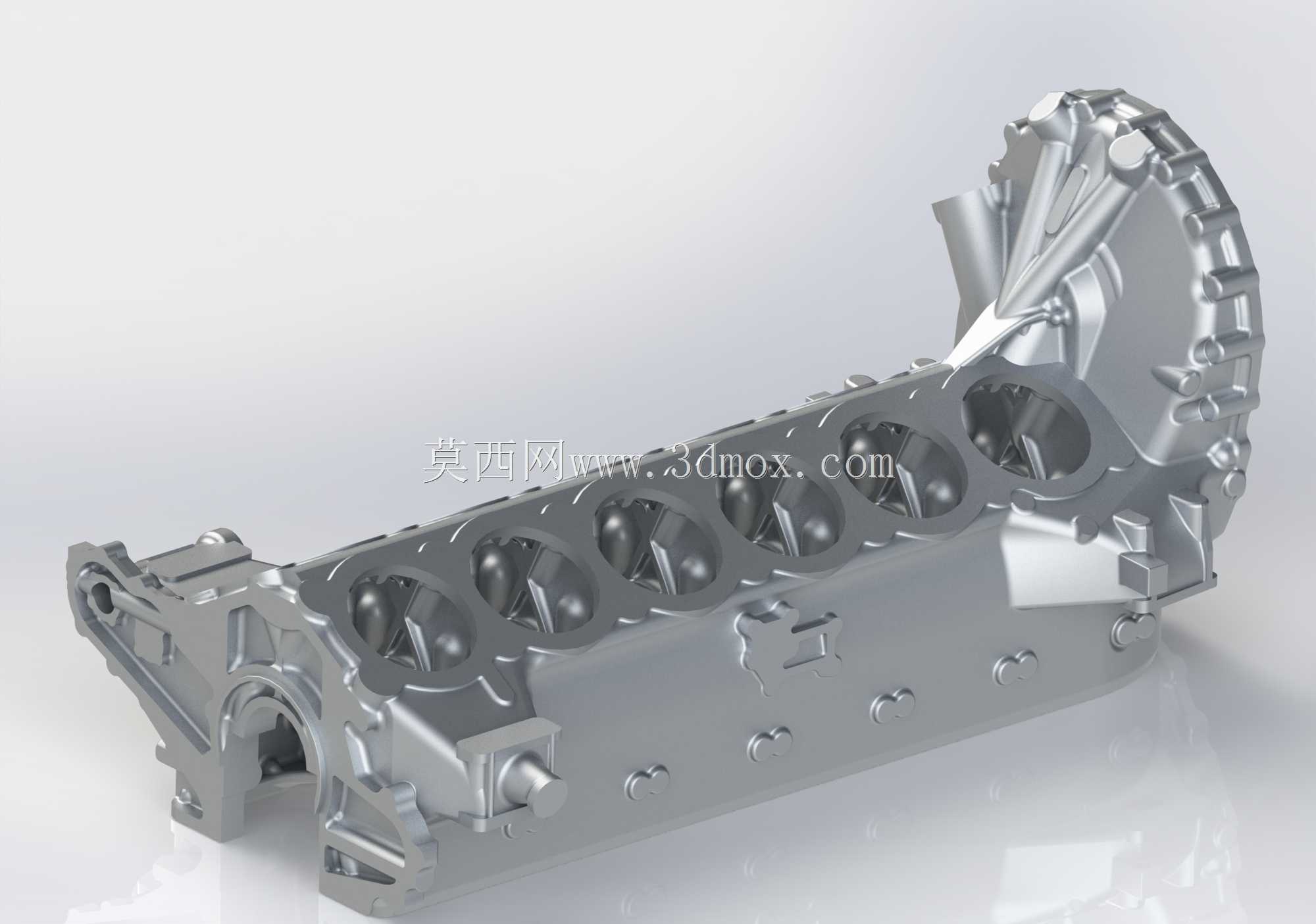

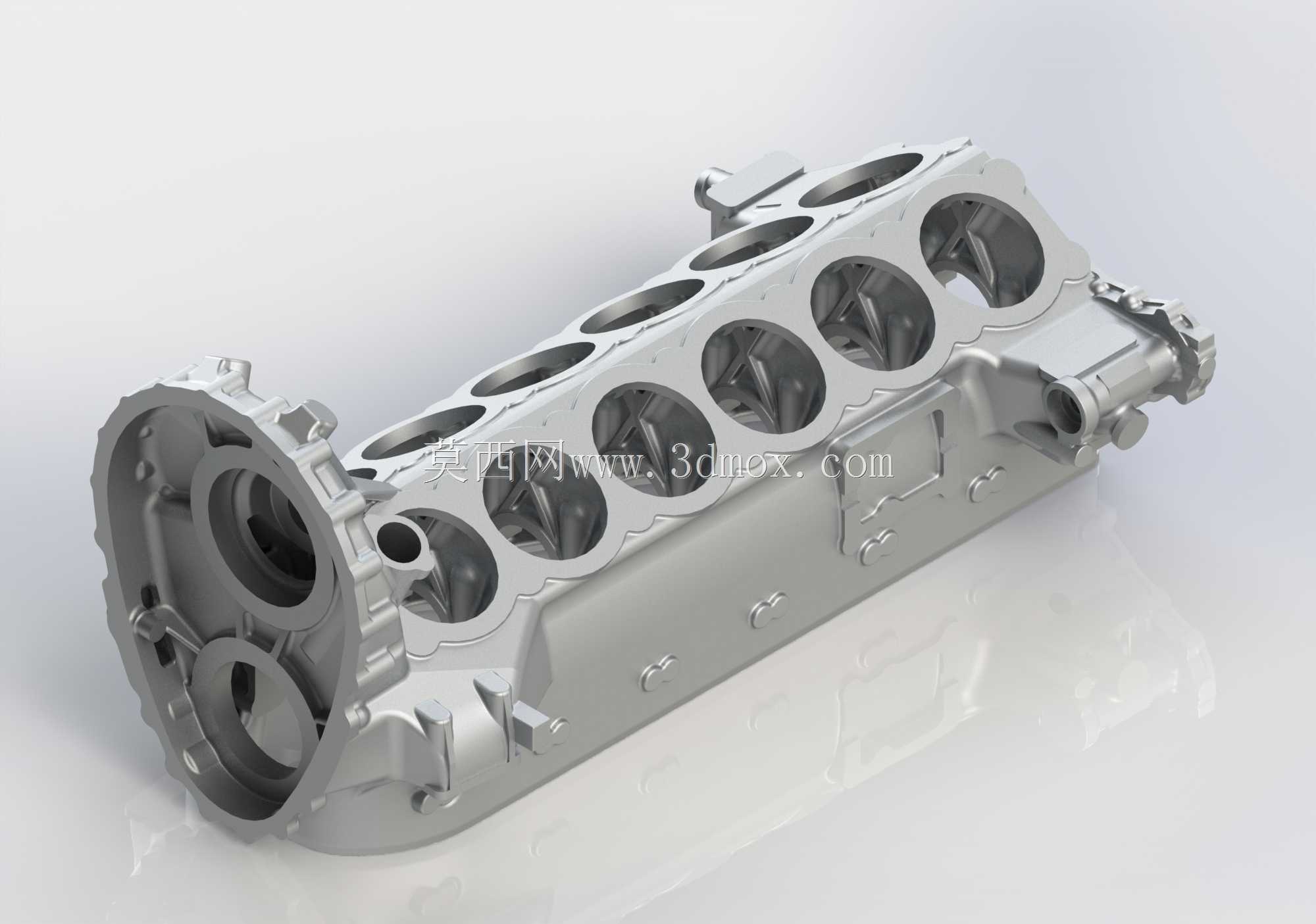

该铸件是大排量V型内燃机的核心承载基体部件，主要应用于大马力航空活塞发动机、重型特种车辆动力单元、高功率工业发电机组的动力核心装配场景，是内燃机曲柄连杆机构、配气机构、润滑冷却系统的集成安装载体，承担着整台发动机的结构承载、腔体密封、动力传导基准的核心作用。在实际动力运行工况中，该部件需要承受活塞往复运动产生的交变冲击载荷、曲轴高速旋转的不平衡惯性力、燃烧做功带来的高温热应力，同时要为润滑油道、冷却水道、气缸安装面、正时机构、附件传动单元提供精准的安装定位基准，其结构精度直接决定整台发动机的运行稳定性、NVH表现与服役寿命。设计过程中优先遵循铸造工艺可行性与机加工余量匹配原则，针对V型排布的十二组气缸安装位，采用对称式腔体布局平衡两侧缸体的受力分布，在曲轴安装主轴承座位置做了加厚加强筋结构，分散曲轴运转传递的交变载荷，避免长期运行出现应力变形；铸件外壁的安装凸台、螺栓孔位均按照实际装配需求做了凸起加厚处理，既保证连接强度，又尽可能控制整体壁厚均匀，减少铸造过程中出现缩孔、砂眼、冷隔等缺陷的概率。针对前后端面、气缸盖结合面、底部油底壳安装面均预留了均匀的精加工余量，确保后续机加工后能够获得足够的平面度与密封性能，避免运行过程中出现漏油、漏水、漏气的三漏问题。模型完整还原了铸件的内外腔体结构，包括内部的润滑油道走向预留、冷却水道的腔体轮廓、主轴承盖的安装定位结构、附件支架的连接凸台，所有安装孔位的位置度、相邻结合面的边界尺寸均严格匹配实际装配需求，整体安装边界完全适配对应排量V型发动机的外围附件布局，既可以作为铸造工艺开模的结构参考，也可用于发动机装配干涉校验、动力学仿真分析的基础模型，帮助研发人员快速完成动力单元的整体布局验证，缩短产品开发周期。
