全自动纸盒折叠成型气动设备结构设计

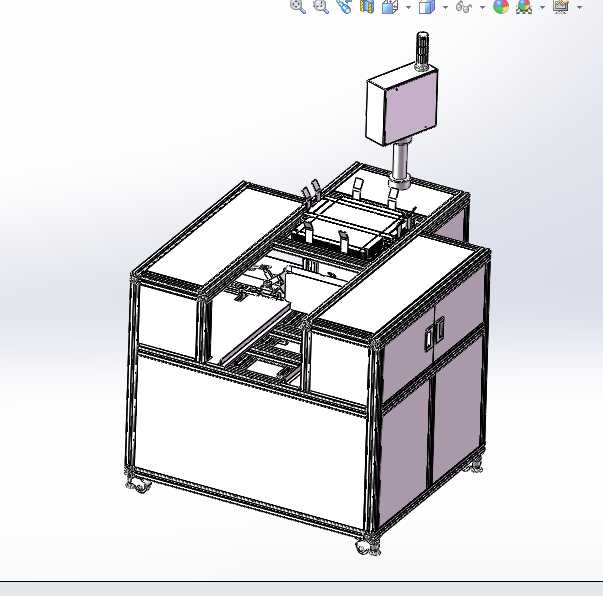

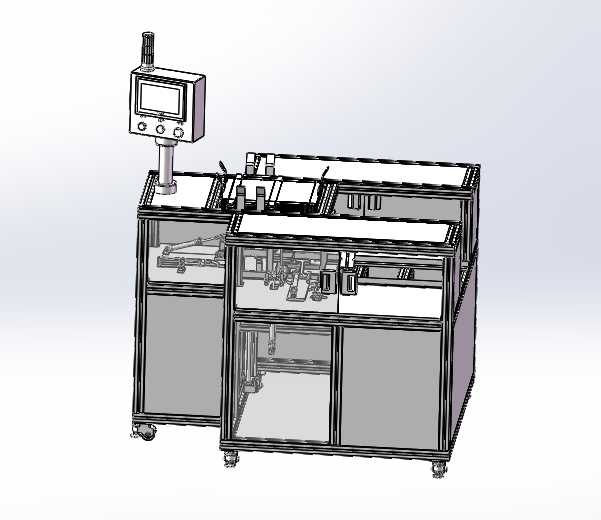

这款全自动纸盒折叠设备，主要面向快消品生产后端的包装工序场景，适配电器配件、小型玩具、预包装食品、网络电商发货产品、服装配饰、车载小用品等多品类的内包装纸盒成型需求，可直接对接产品装盒工位，替代传统人工折盒的重复劳作环节。设备整体采用气动驱动作为核心动力源，搭配可调式成型模具组，可适配一定尺寸范围内的瓦楞纸板、卡纸类纸盒坯料，作业时纸板上料后可自动完成定位锁紧，无需额外粘贴胶带或涂布热熔胶即可完成纸板的扣合成型，最终输出规整的纸箱坯体，操作人员可直接将待包装产品装入成型后的箱体内，省去人工开箱、折边、扣合的繁琐重复步骤，大幅降低包装工位的人力投入。从设计思路来看，设备采用分体式机架布局，操控端独立设置带触控显示屏的立柱操作位，操作人员可在设备侧方完成参数调整、状态监控与急停操作，避免伸入作业区域带来的安全风险；主体作业区采用铝型材框架搭配钣金封板的结构，上部为敞开式的折合作业工位，方便卡纸坯料的上料与异常卡纸的快速清理，下部柜体可集成气动阀组、气源处理元件与电气控制组件，既保证内部元件的防护性，也方便后期维护检修。设备底部配置带刹车的万向脚轮，可根据产线布局需求灵活移动换位，无需复杂的地脚固定安装，适配中小批量多品类生产的柔性产线调整需求。设备整体外形采用长条形双段布局，操控段宽度较窄，主体作业段宽度适配常规纸盒的展开尺寸，安装时仅需预留气源接口与操作维护空间即可，无需额外的地基施工，可直接放置在平整的车间地面投入使用。设备的折边机构采用多组同步气动推块设计，可按照纸盒折边的先后顺序依次动作，保证折边精度一致，扣合位置的锁止结构采用仿形压块设计，可适配不同压线深度的纸板，避免硬压造成的纸板破损或折痕偏移，设备操作逻辑简单，仅需更换对应规格的模具并调整推块行程，即可快速切换不同尺寸的纸盒生产规格，整体运行稳定耐用，可长时间连续作业，适配规模化生产的节拍需求。
