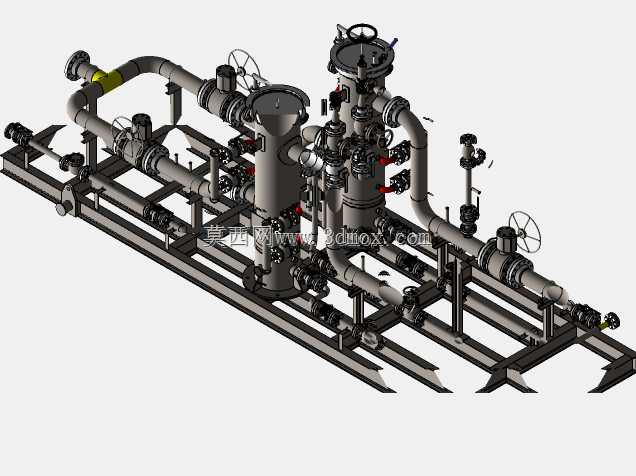

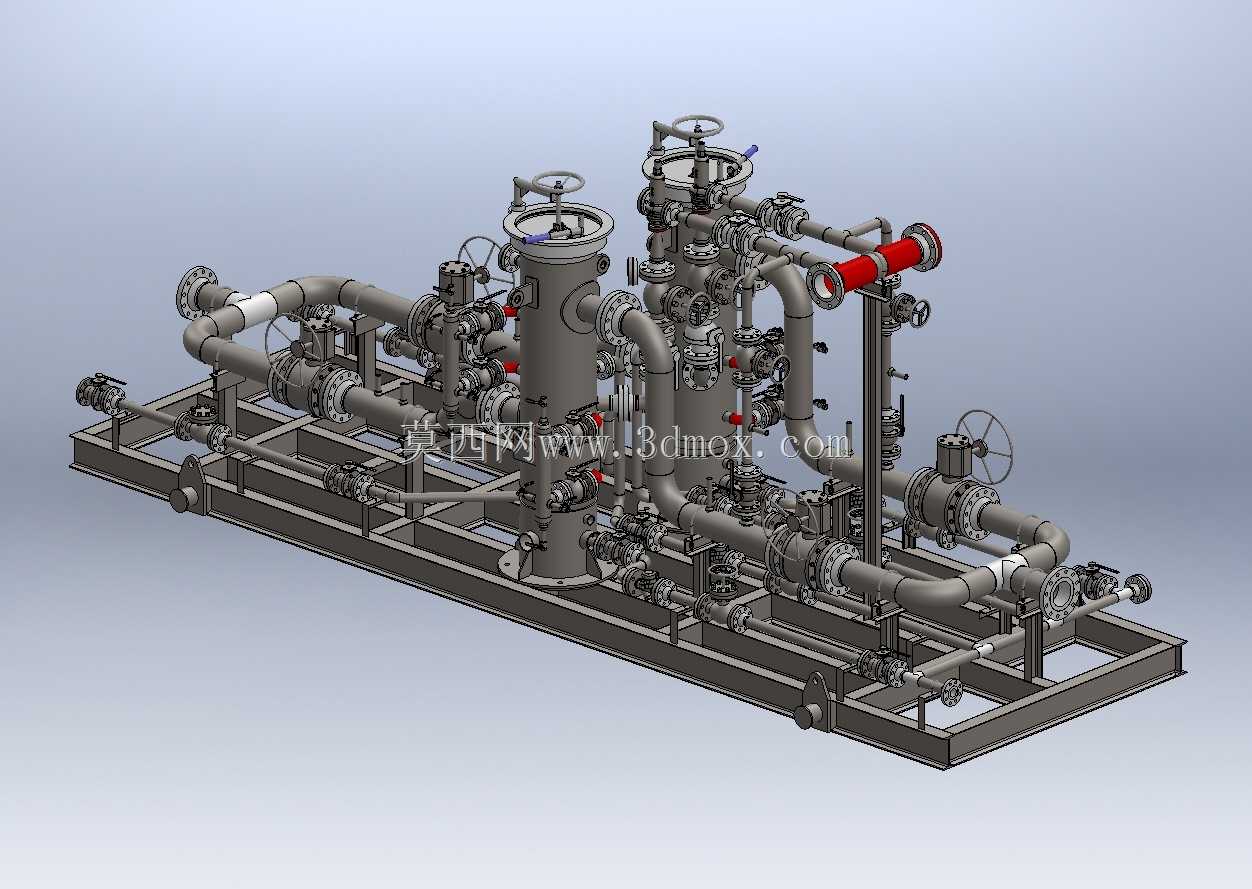

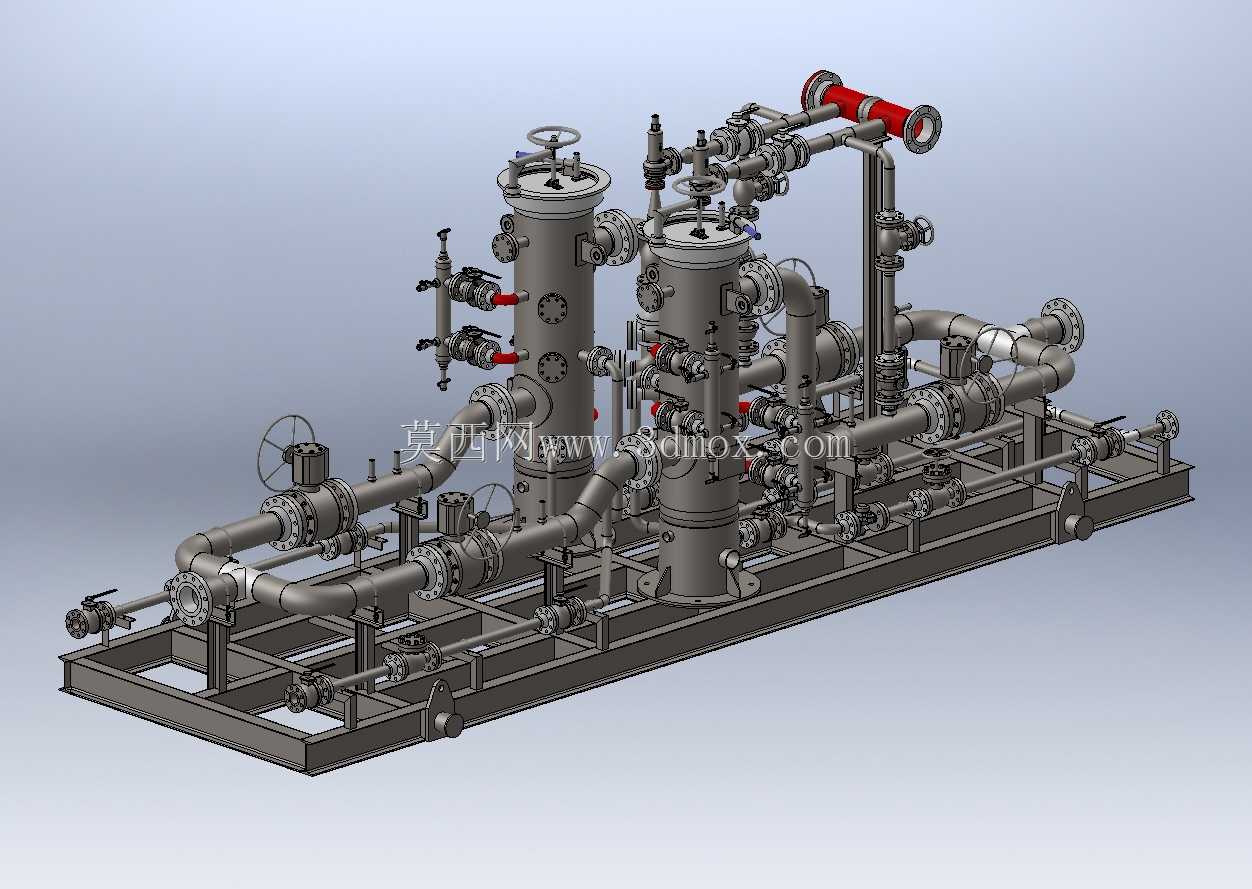

撬装式集成滤煤管路系统结构设计

刚拿到这套滤煤装置的工况需求时，最先卡壳的是撬座边缘的焊后形变问题——厚壁碳钢底座拼焊后热变形量超了2mm，后续管路法兰对接时同轴度偏差直接导致密封垫压合不均，现场试压时在1.2MPa工况下出现了微渗，后来反复调整焊接顺序，把连续满焊改成间隔分段退焊，每焊完一段就用铜锤敲击释放应力，才把平面度控制在了0.8mm以内。管路上的手轮操作空间我前后调了三次，最初按常规阀组间距排布时，相邻两个手轮的操作间隙只剩3cm，戴劳保手套根本没法发力开关，后来把旁通管路的走向做了15度的斜向偏移，既没增加整体撬装的占地尺寸，又给每个操作位留出了足够的扳手活动空间。做跨格式转档校验的时候，发现过滤器筒体上的快开压盖密封圈槽在转档后出现了曲面碎面，要是直接拿去做加工仿真会直接报错，我特意把密封槽的环形曲面做了分段重构，把原来的整圈扫描面拆成四段相切圆弧拼接，转档后曲面精度控制在了0.02mm以内，不会出现加工过切的问题。这套装置是给洗煤厂的介质循环管路做配套的，煤浆里的硬质颗粒对阀座的冲蚀很严重，我在每个进料阀前都加了缩径缓冲段，让煤浆进入阀腔前先降速，避免高速颗粒直接冲刷密封面，之前做同类型项目时没加这个结构，阀座的使用寿命只有三个月，加了缓冲段后实测能延长到八个月以上。管路上的压力表安装位我也没按常规放在水平管段顶部，而是选在了过滤后出口的45度斜向位置，既避免煤浆沉积堵塞引压管，又方便巡检人员站在撬装侧边就能直接读数，不用探身到管路缝隙里看表。快开盲板的锁紧结构我放弃了原来的螺栓压紧方案，改用手轮驱动的楔块锁紧，开关一次的时间从原来的二十分钟缩短到三分钟，换滤袋的时候不用挨个拧螺栓，也不会出现螺栓锈死拆不开的问题。配管的时候特意把所有排污管都引到了撬座边缘的统一接液槽位置，现场安装时不用再接零散的排污软管，整套装置落位后只需要对接进出口法兰和排污口就能投用，减少现场配管的工作量。之前做实训项目演示时，有学员把安全阀的安装方向搞反了，我特意在这套模型的安全阀下方加了流向标识的凸台结构，加工时直接在筒体上铸出流向箭头，现场安装不会装反，也不会出现标识掉漆看不清的问题。
