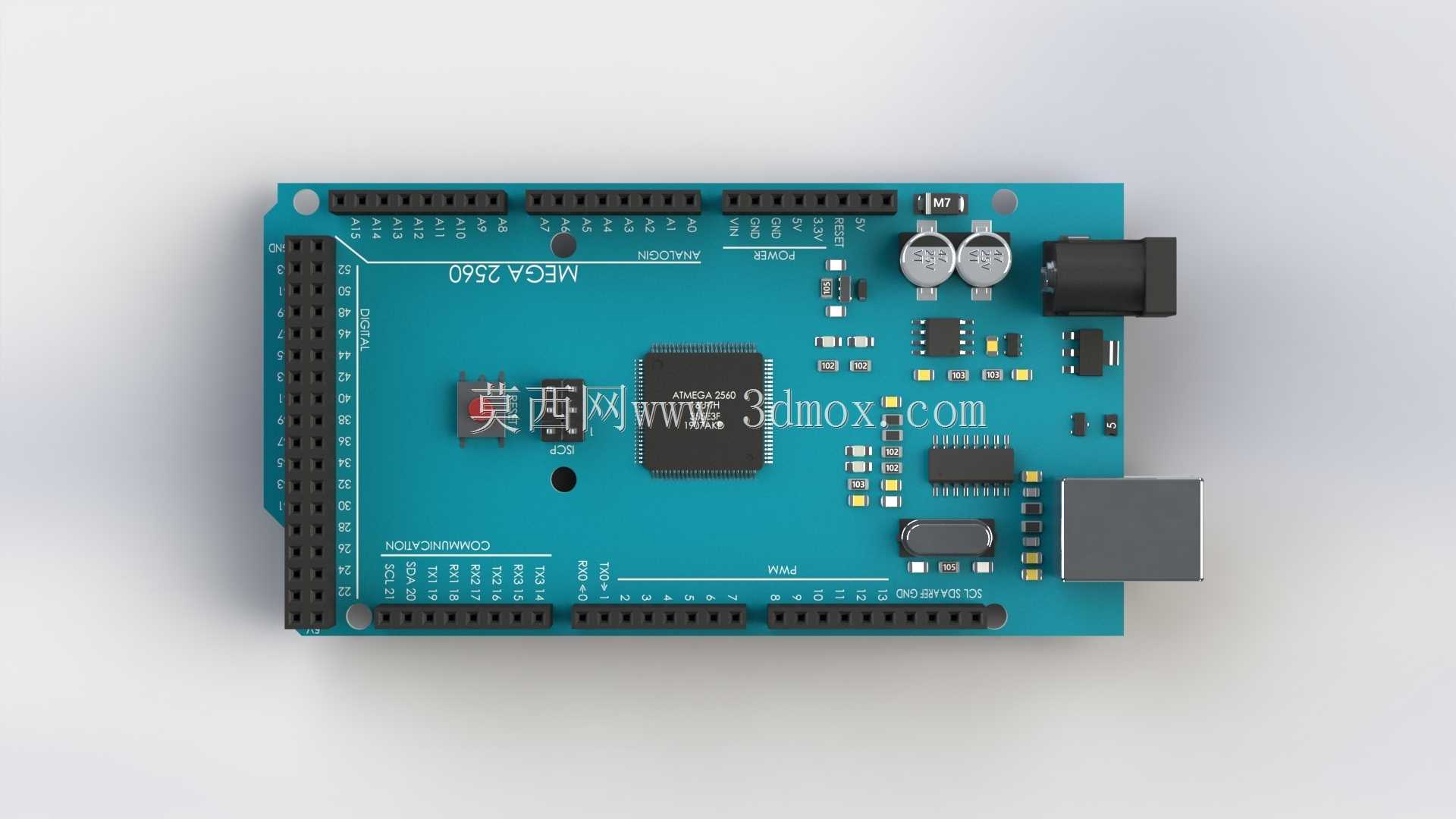

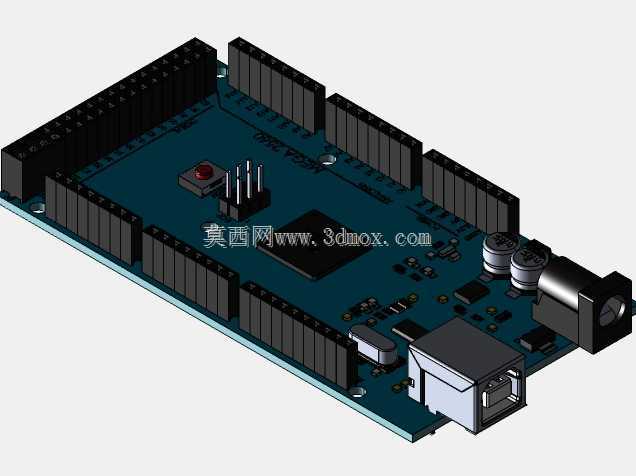

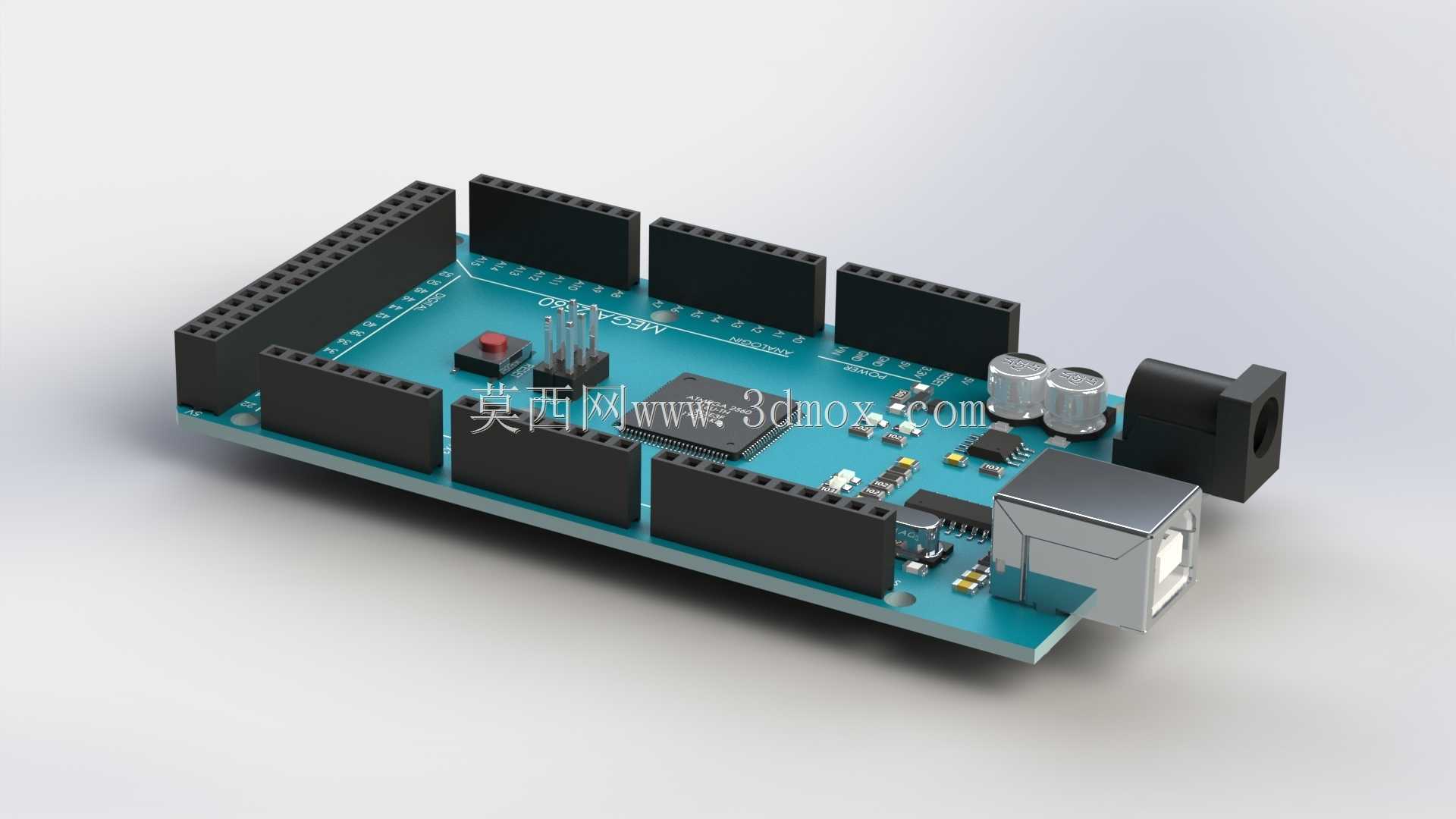

ArduinoMegaATmega2560开发板结构还原

电子开发板类的三维建模，最容易被忽略的是排针座与PCB板的配合公差，很多新手建模时直接按标称尺寸堆叠，实际打样后会出现排针插装偏斜、USB接口与外壳干涉的问题。这款ATmega2560开发板的模型，在排针座的定位上做了细节处理，每一组排针的安装孔位都预留了0.12mm的装配间隙，排针座底部的定位凸台高度严格匹配PCB板的常规厚度，避免虚拟装配时出现穿模或者间隙过大的失真情况。USB-B接口的金属外壳部分做了细微的倒角处理，接口内部的弹片结构也做了简化还原，既保证视觉上的真实感，又不会因为过多细碎面导致后续装配时的运算卡顿。电源接口的圆柱座部分，特意区分了内部金属接触片和外部塑料绝缘层的不同壁厚，塑料部分的壁厚控制在1.2mm，符合常规接插件的注塑工艺要求，金属部分的厚度则按实际冲压件的0.3mm来做，渲染时能呈现出两种材质完全不同的光影质感。板载的复位按键做了分件处理，按键帽和下方的轻触开关之间预留了0.2mm的活动间隙，能直观呈现按键的按压行程空间。电容、电阻这类贴片元件的排布没有做整齐划一的规整处理，而是参考了实际量产板的元件布局，部分元件的角度有细微偏移，更贴近真实生产中的SMT贴装误差。晶振元件下方的铺铜区域做了轻微的下沉处理，还原PCB制版时的露铜工艺细节，电源指示灯的LED灯珠部分做了半透明材质的区分，能模拟出通电后灯光漫射的效果。整个模型的PCB板边缘做了0.3mm的圆角处理，符合实际电路板的V-CUT加工工艺，不会出现锋利的直角边缘。各个接口的位置尺寸严格遵循官方开源的PCB尺寸规范，不管是用来做3D打印外壳的适配参考，还是做教学演示的装配动画，都能直接复用尺寸参数，不需要二次调整。
