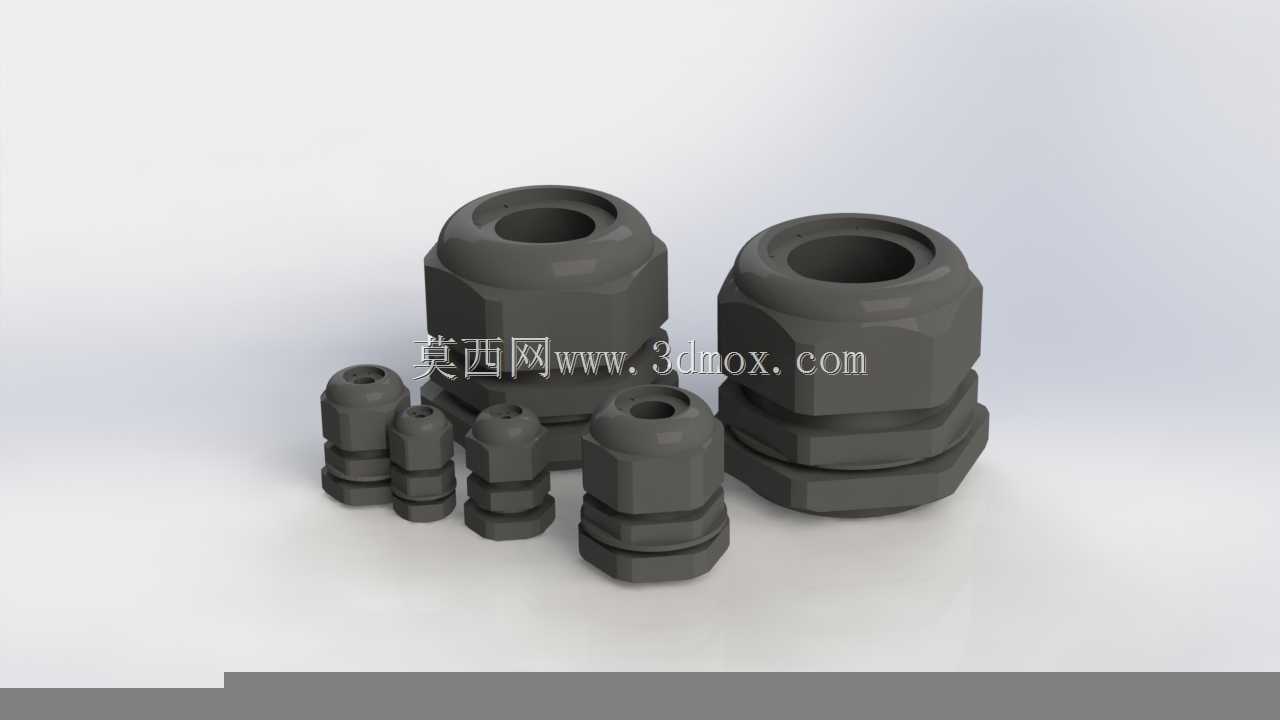

多规格PG型电缆密封锁紧接头

现场布线作业里，电缆穿柜后的密封失效一直是高频隐患，粉尘顺着接头缝隙侵入柜体、潮气凝露顺着电缆外皮爬入接线端的情况屡见不鲜，常规接头要么锁紧力不足电缆受拉后滑脱，要么密封胶圈压缩量不均，长期使用后出现局部渗漏。这套不同尺寸的电缆密封套，在结构设计上刚好对准这些加工与装配的痛点做了适配。六角形的主体握持段没有做多余的装饰切边，棱角处留了0.3mm的圆角过渡，注塑成型时不会出现应力集中导致的边角开裂，现场用普通扳手拧动时也不会因为棱角过于锋利割伤操作人员的手套。中间的密封胶圈预留了15%的径向压缩余量，当尾部锁紧螺母旋合到位时，胶圈会均匀包裹住电缆外护套，既不会因为压缩量过大压伤电缆内部线芯，也不会因为压缩不足留下密封间隙，哪怕是电缆外径存在±0.5mm的公差波动，也能保证足够的抱紧力。不同规格的接头做了统一的螺纹基准，同系列的螺母可以跨规格临时适配，现场应急维修时不用特意寻找对应型号的配件，减少备件库存的压力。接头尾部的防滑齿做了分段式设计，没有采用整圈连续齿的结构，避免旋紧时齿部啃入电缆护套过深，长期户外使用时不会因为护套局部破损导致雨水渗入。内部的锁紧卡爪做了等分三瓣结构，受力时三个卡爪同步向中心收拢，不会出现单侧受力把电缆顶偏的情况，哪怕是布线时电缆存在一定的倾斜角度，锁紧后也能保证接头与电缆的同轴度，不会因为偏心导致密封面出现缝隙。整套模型的所有配合面都留了合理的脱模斜度，注塑生产时不需要复杂的抽芯结构，普通卧式注塑机就能批量生产，加工成本控制在很低的区间，适配民用电气柜、小型设备接线、户外照明布线等多种场景的使用需求。
