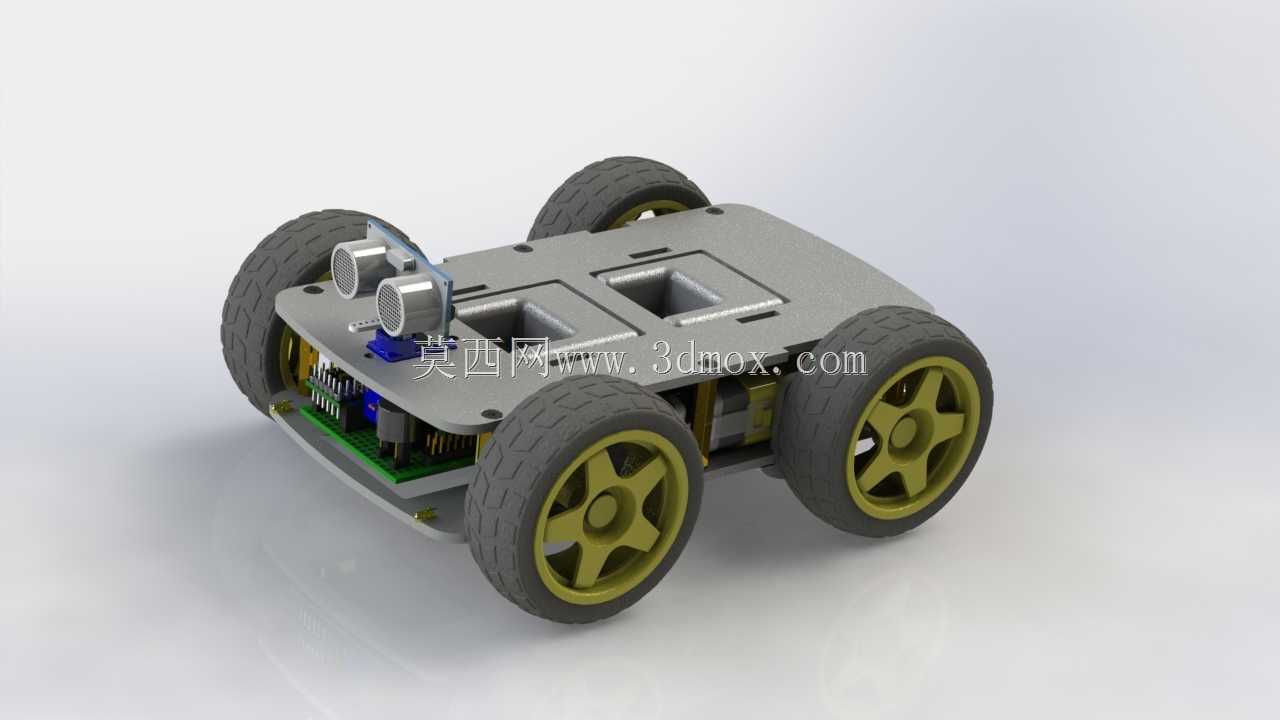

带超声波避障的四驱智能移动小车

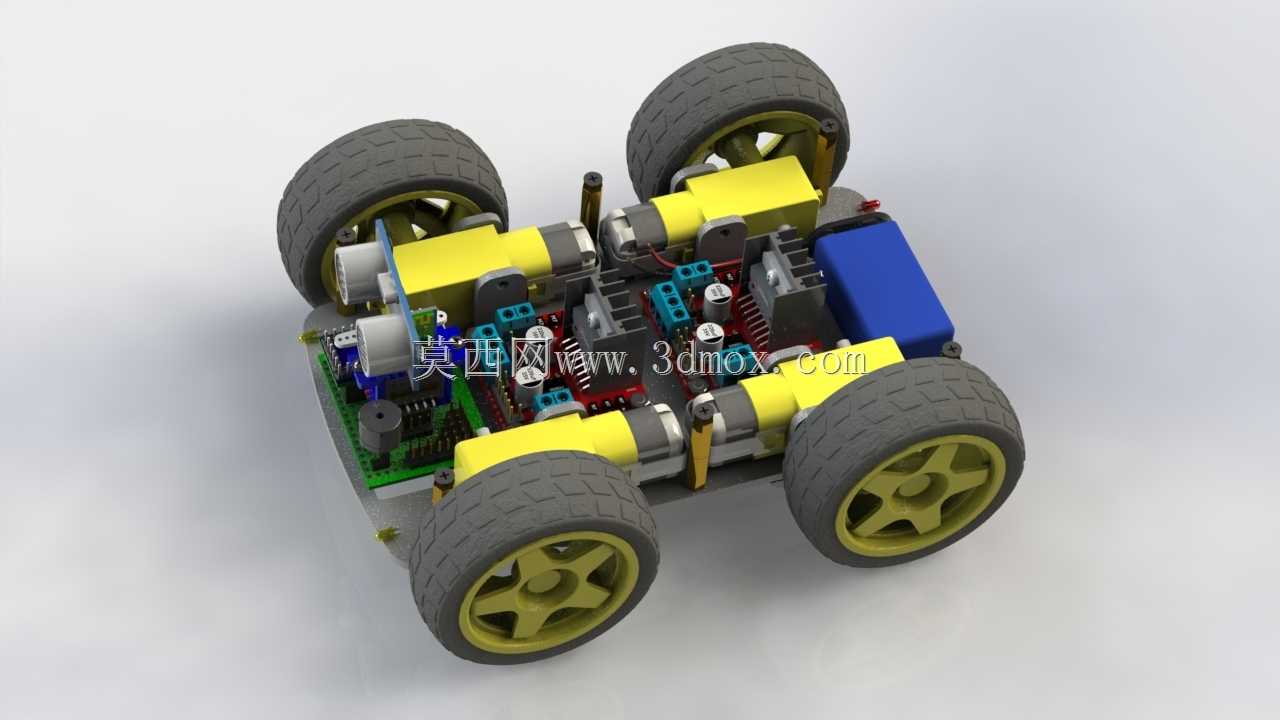

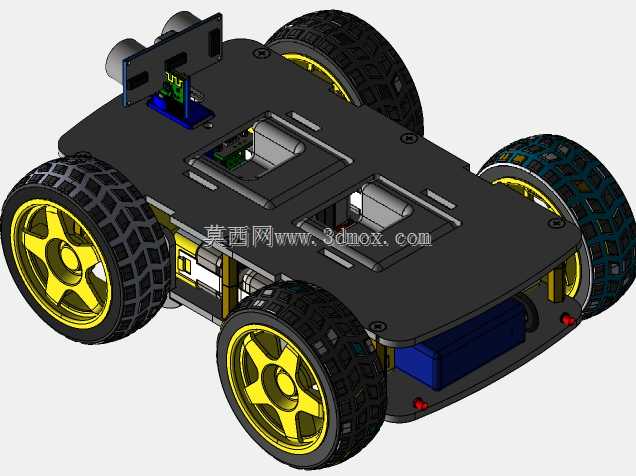

轮式移动底盘的装配公差控制一直是实训类小车的核心痛点，这款四驱小车的结构设计刚好踩中了批量装配时最容易出问题的几个节点。上下两层铝板的固定柱位没有采用常见的通孔直锁方案，而是在下层底盘对应电机安装位的位置做了沉台避让，25mm直径的减速电机卡入预留槽位后，电机轴与车轮安装座的同轴度偏差能控制在0.1mm以内，不会出现跑起来车轮偏磨、行驶走偏的问题。车头位置的超声波模块安装座做了可微调的角度卡槽，不需要额外打胶固定，拧松侧边的顶丝就能调整探头俯仰角度，适配不同地面反射率的测试场景，避免光滑地砖出现的信号误判。上层铝板预留的两个方形槽位刚好能卡入9V电池盒，不需要额外绑带固定，电池拆装的时候不会扯到下方的驱动板接线，走线槽沿着底盘侧边的加强筋排布，电机线、蓝牙模块线、传感器线分开走，不会出现信号干扰导致的遥控失灵问题。四个车轮的轮毂和轮胎采用过盈配合设计，胎皮内侧做了一圈定位凸筋，压入轮毂的时候刚好卡入对应凹槽，急加速或者急停的时候轮胎不会和轮毂发生相对滑动，哪怕是在磨砂地面做全速转向测试，也不会出现胎皮脱开的情况。底盘边缘做了0.5mm的圆角钝化处理，装配的时候不会划手，所有外露的螺丝头都做了沉头处理，不会在行驶过程中刮到地面凸起的障碍物。蓝牙模块的天线位置特意避开了金属底板的遮挡区域，信号传输稳定性比贴在底板下方的方案提升不少，隔两堵墙的遥控距离也能保持稳定。驱动板的安装位置刚好在四个电机的中心位置，功率线的长度完全一致，不会出现某一侧线路过长导致的内阻差异，四个轮子的动力输出一致性更好，走直线的时候不需要额外做太多的PID参数调整。电池夹头的位置做了防反接的挡边设计，电池装反的时候无法卡入，不会出现接反电源烧坏驱动板的问题，对于刚接触硬件组装的实训学生来说，这个小设计能减少八成以上的装配失误。
