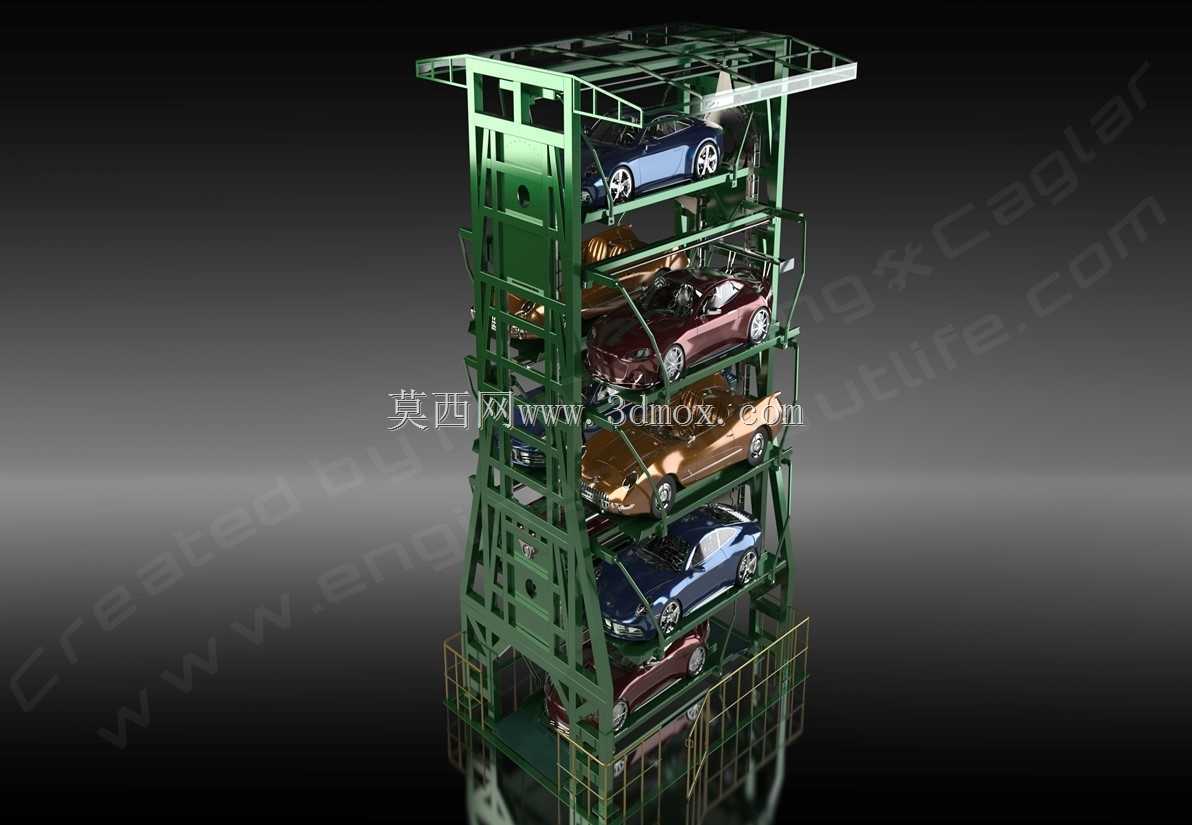

垂直循环式八车位智能立体停车装置

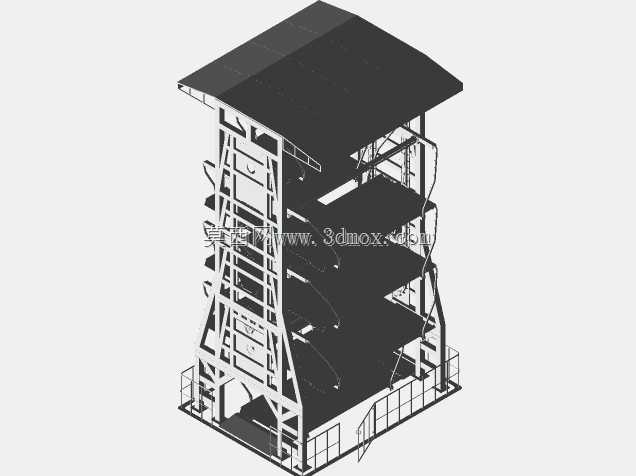

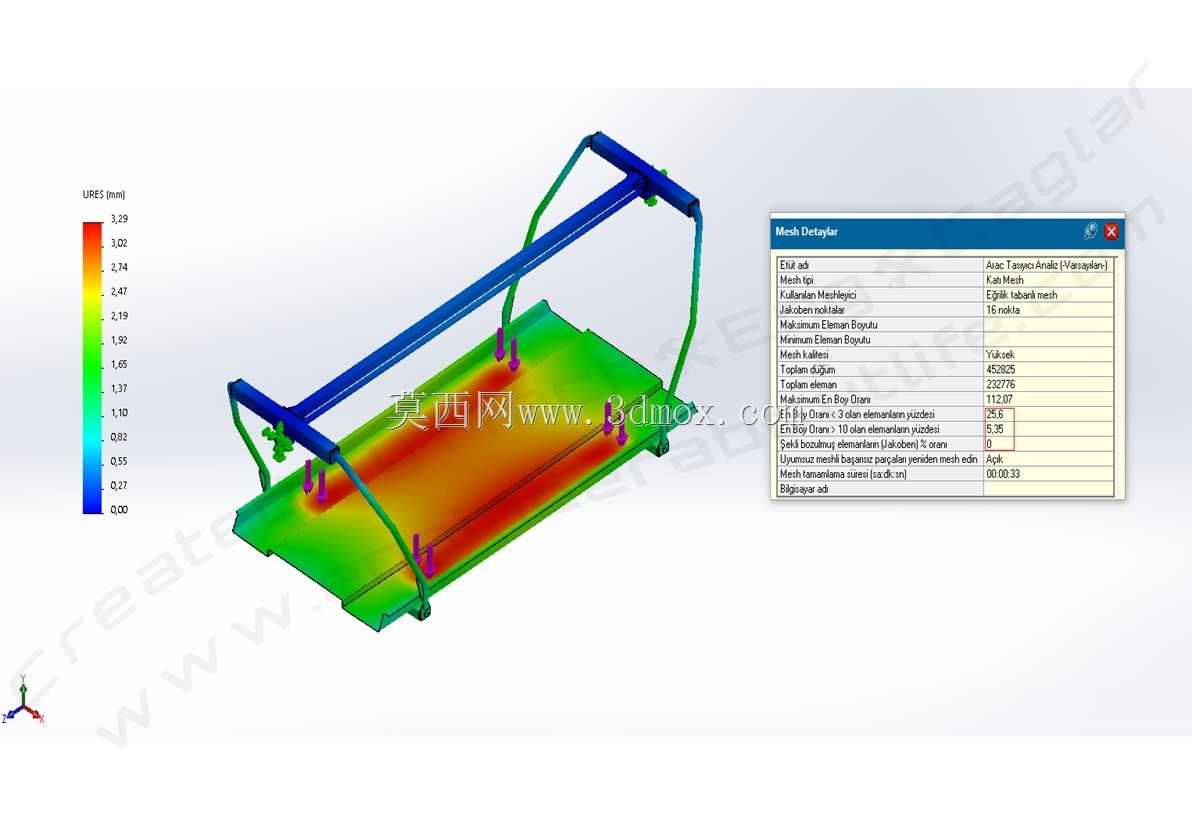

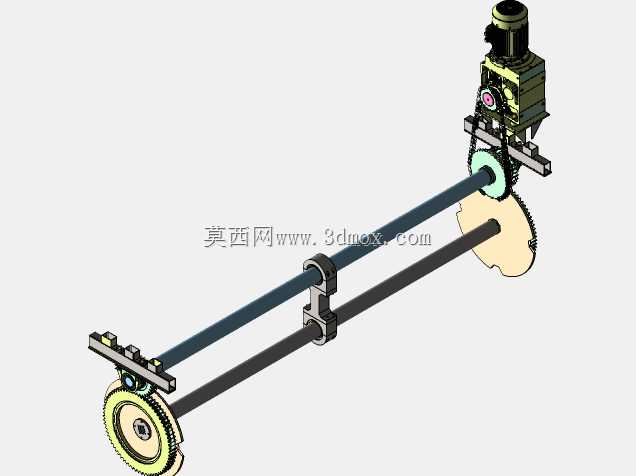

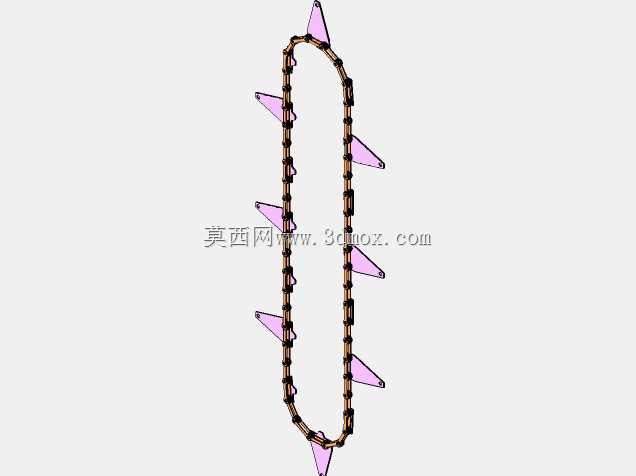

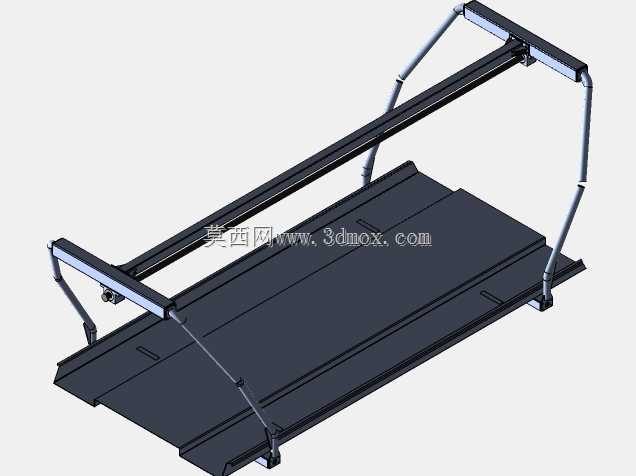

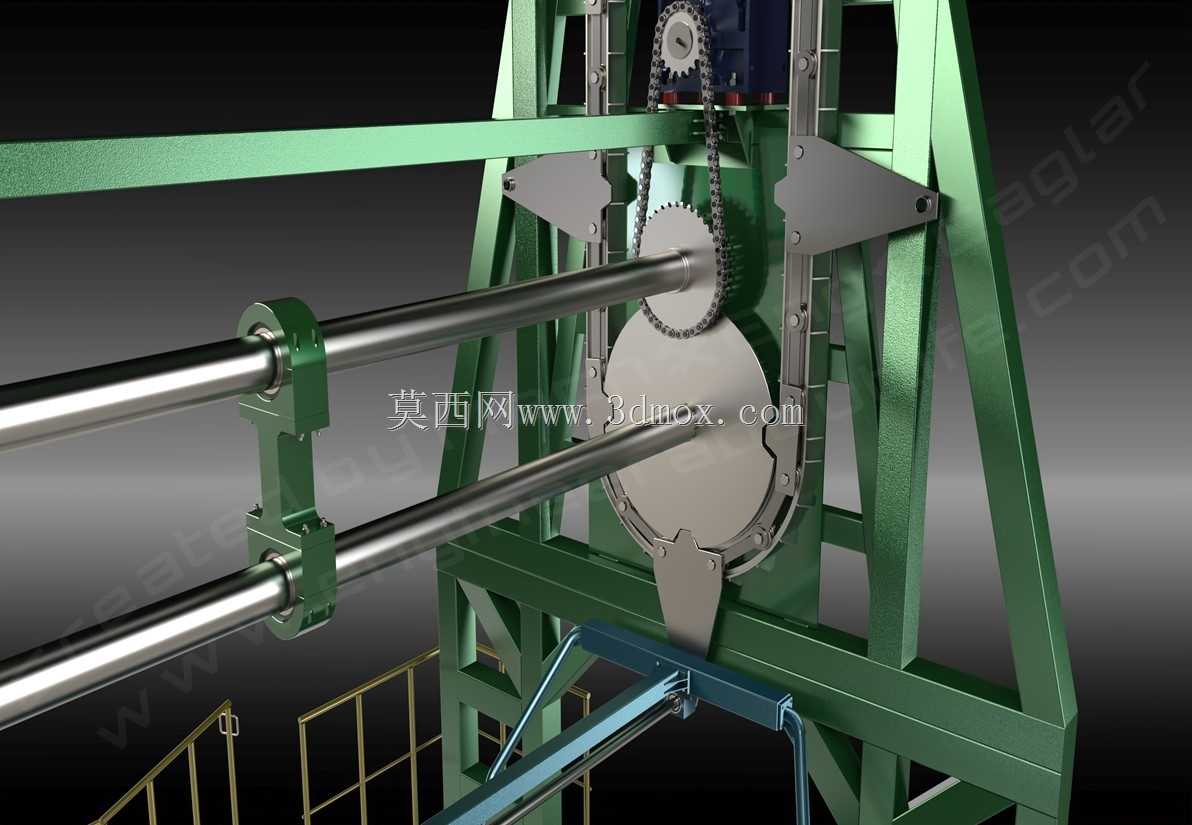

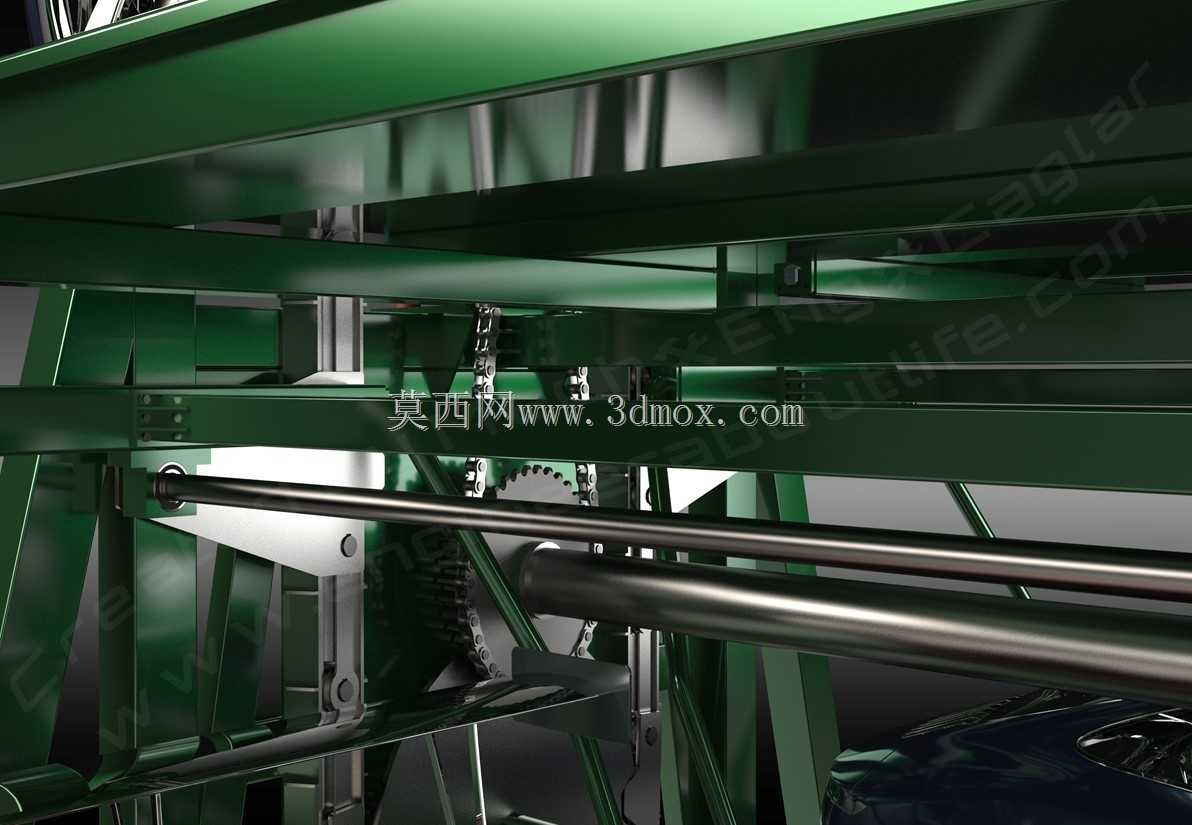

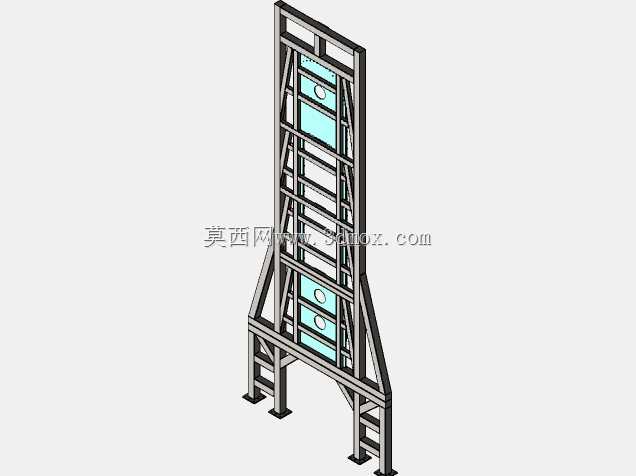

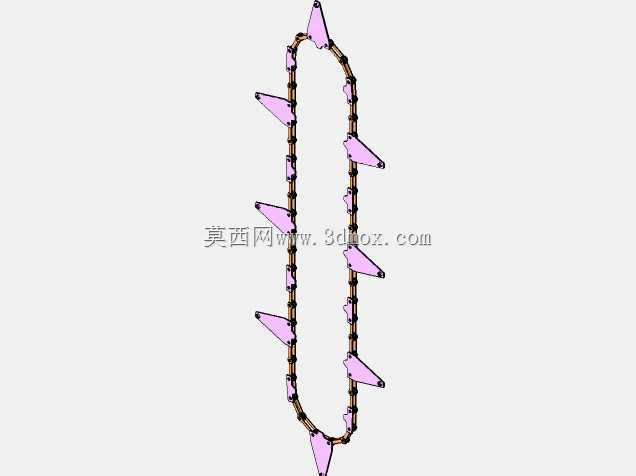

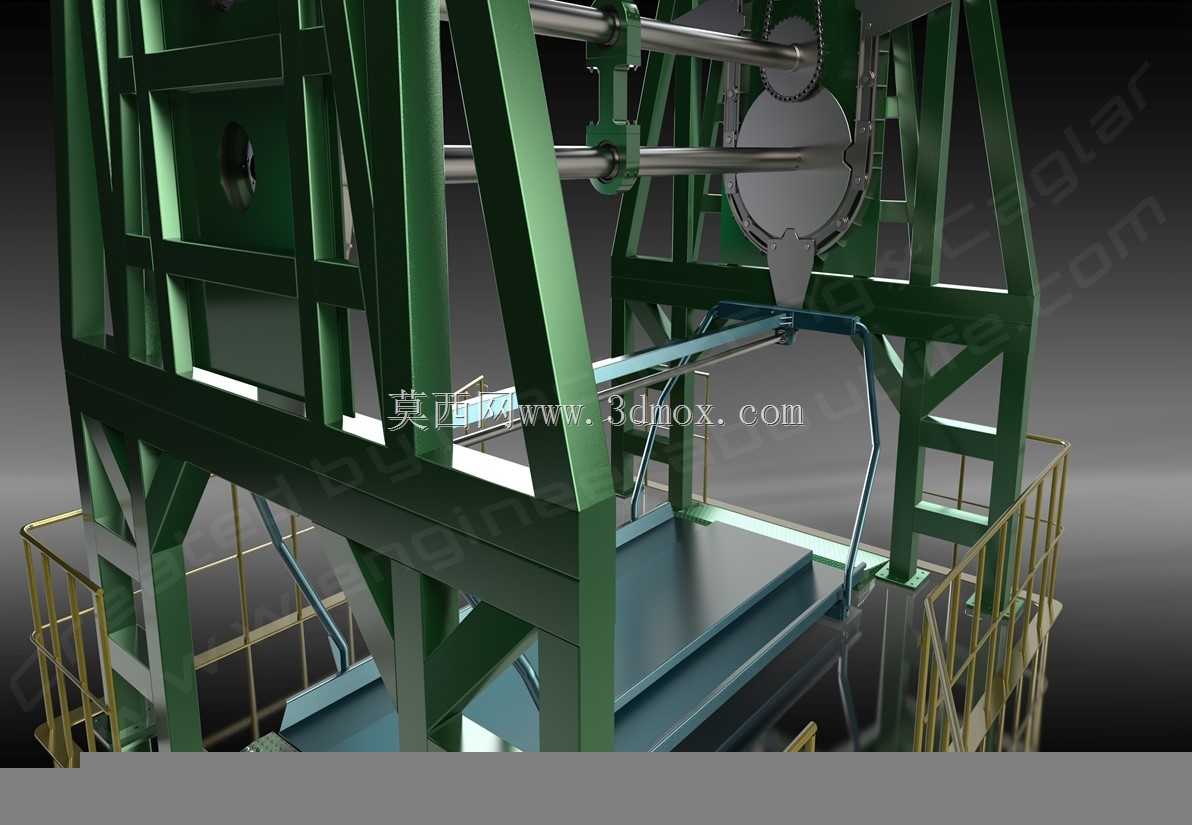

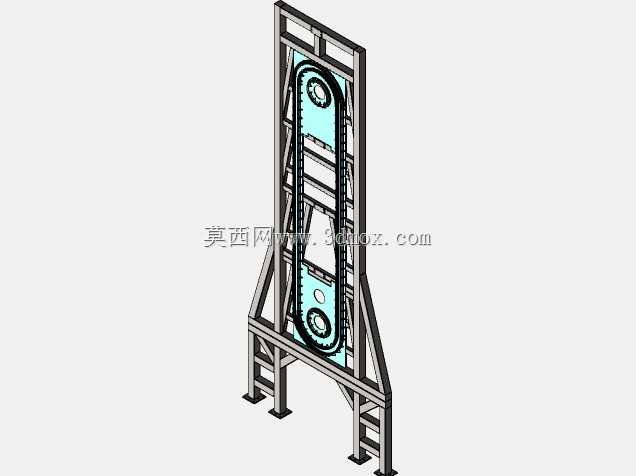

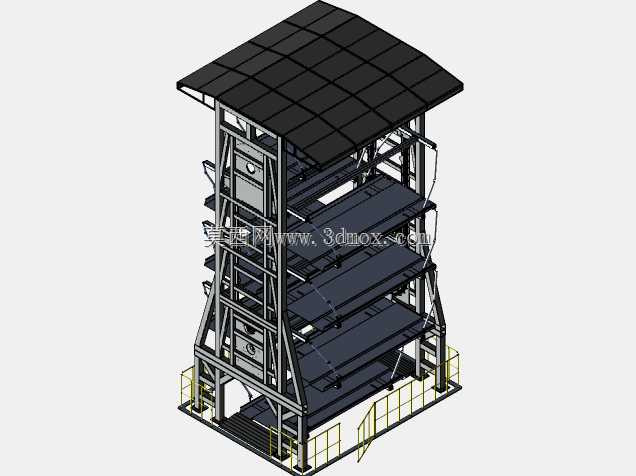

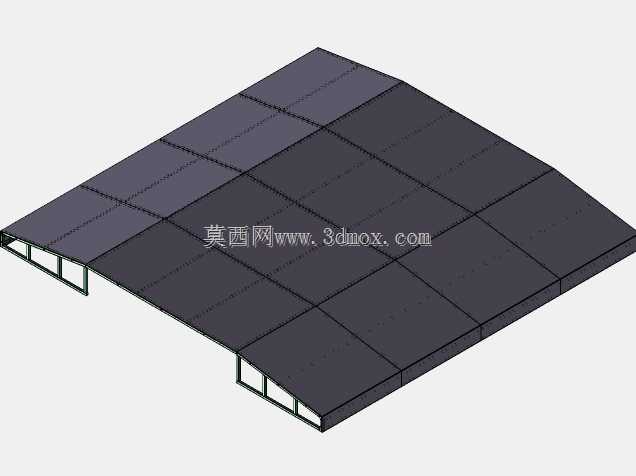

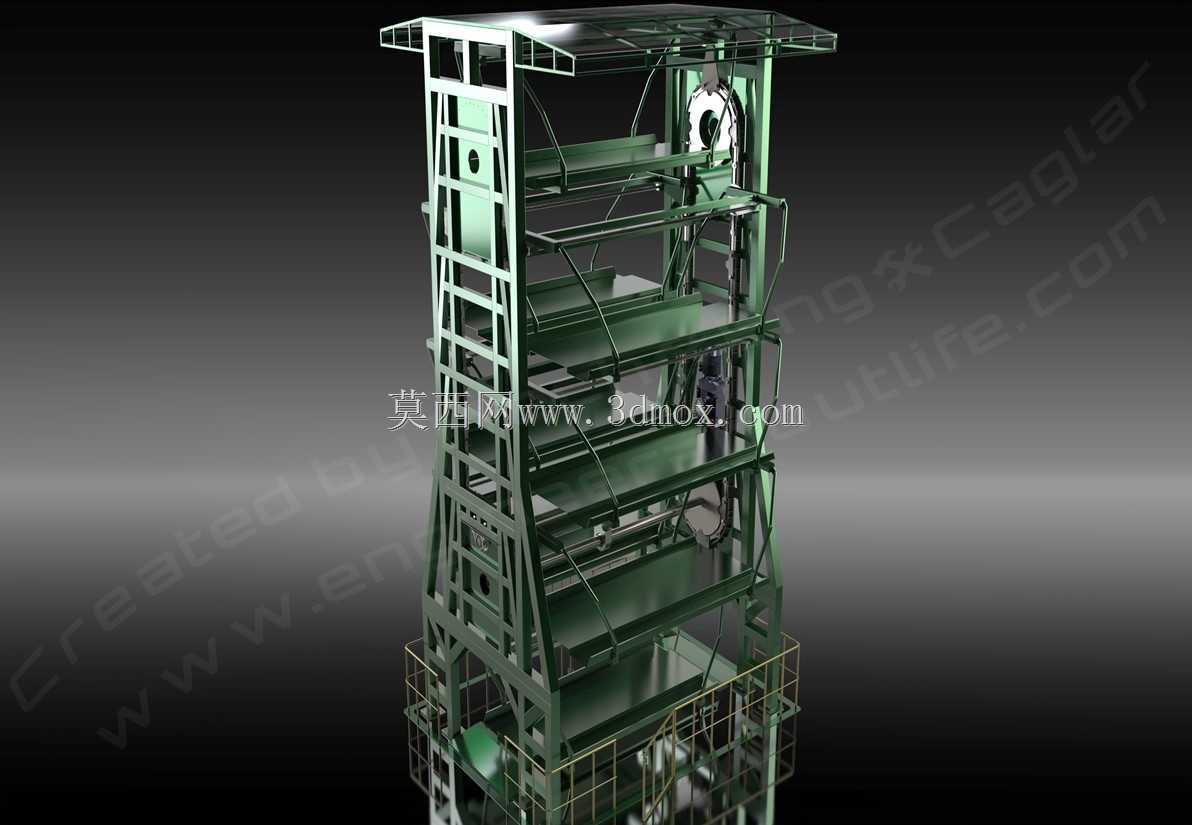

城市核心商圈、老旧小区的停车缺口常年居高不下，传统平面停车场的土地利用率已经摸到天花板，垂直循环类立体车库的落地需求逐年攀升，这类设备的结构设计直接决定后期运维成本与使用安全。这套八车位垂直循环停车装置的主框架采用方管焊接成型，加工时需重点控制立柱的直线度公差，单根6米长主立柱的直线度偏差不能超过1.5mm，否则循环链条运行时会出现周期性卡滞，长期偏载还会造成链板的异常磨损。载车板的弯折工艺做了针对性优化，边缘翻边高度从常规的40mm提升到55mm，既提升了载车板的抗扭刚度，避免车辆停入后板体出现下挠变形，也能防止泊车时轮胎意外剐蹭框架结构。载车板与主传动链条的连接座采用腰型孔设计，装配时可微调前后左右的安装位置，抵消框架焊接带来的位置误差，保证每块载车板在循环转动到出入口位置时，都能与地面接驳平台保持齐平，泊车时不会出现台阶落差。传动系统的张紧机构设置在框架底部，日常维护时不用拆解上部防护结构就能调整链条张紧度，张紧行程预留了120mm的余量，能覆盖链条使用三年后的自然伸长量，不用频繁拆换链节。顶部的防雨顶棚采用斜向排水设计，坡度设置为5度，雨水不会在顶棚表面积存，框架表面的喷塑层厚度控制在80-100μm，能适应户外露天的使用工况，避免长期日晒雨淋出现锈蚀。安全防护栏设置在框架下部的开放区域，护栏间隙小于10cm，防止人员误入设备运行区间，传动部位的防护罩做了快拆结构，检修时不用完全拆卸就能观察链条与链轮的啮合状态。整套结构在设计时就考虑了加工落地的可行性，所有焊接节点都预留了焊枪操作空间，不用做特殊工装就能完成焊接作业，型材选型全部采用市场通用规格，不用开模定制非标件，能有效压缩生产制造成本。
