多规格直流电机安装固定支架组

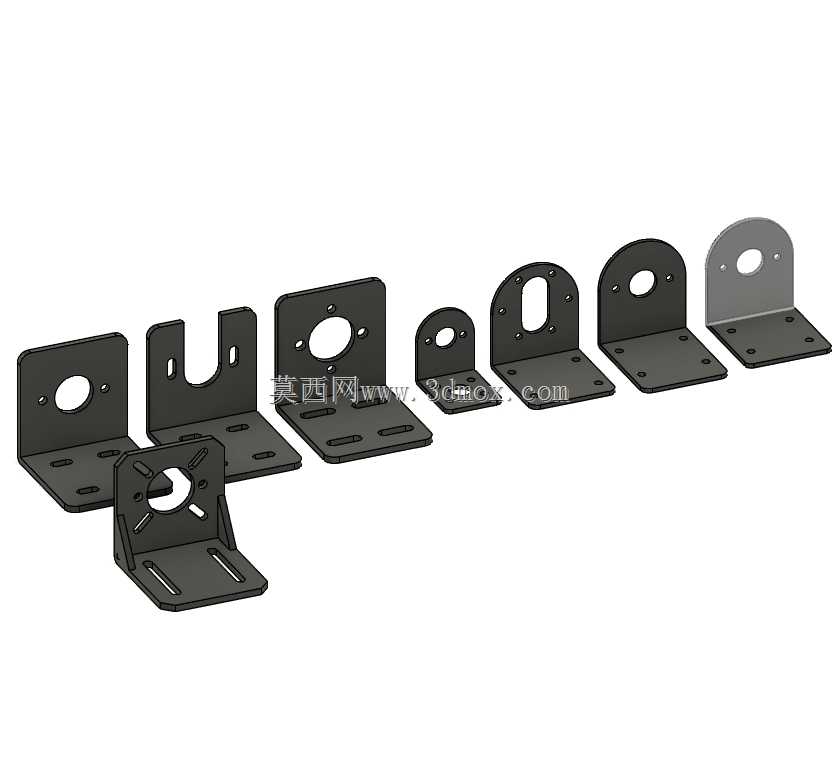

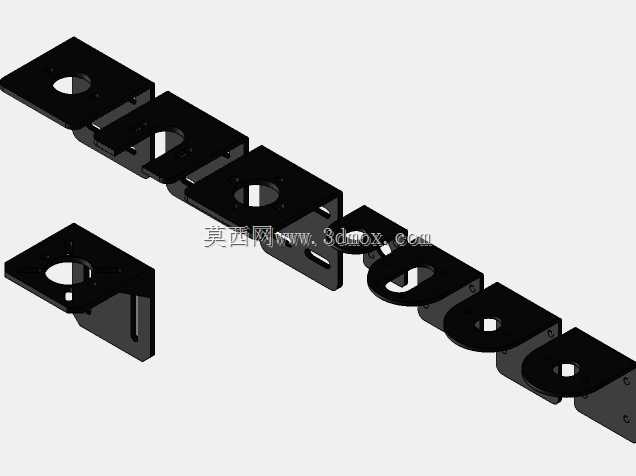

小功率直流电机在桌面设备、小型自动化模组里的安装痛点，从来不是电机本身的性能，而是配套支架的适配性——不同批次的775、555系列电机安装孔位偏差、输出轴中心高公差浮动，加上现场安装面的平面度误差，经常出现支架锁死之后电机轴与传动轮不同心，运转半小时就出现轴承异响、碳刷异常磨损的情况。这套支架组在加工适配层面做了足够多的细节考量，每款支架的底板安装孔都做了长圆孔设计，不是死板的固定圆孔，允许安装时在横向、纵向各有2mm的调整余量，不用为了对中强行掰动电机壳体导致机座受力变形。折弯处的内R角统一按1.2mm预留，匹配常规冷轧钢板冲压的折弯系数，不会因为折弯R角过小导致板材外侧出现微裂纹，也不会因为R角过大导致支架立面与底板的垂直度超差，安装后电机端面能完全贴紧支架立面，不会出现倾斜翘边的问题。不同规格支架的立面安装孔对应不同型号电机的孔距做了差异化排布，小尺寸支架对应微型直流电机的窄孔距，大尺寸L型支架对应大功率电机的宽安装面，还有带U型开口的支架款，不用完全拆卸电机端盖就能直接调整电机轴向位置，适配同步带、齿轮传动的不同中心距需求。底板的沉孔深度严格按常用M3、M4螺丝的头部尺寸设计，锁付之后螺丝头完全没入板材表面，不会突出底板刮蹭安装台面，也不会因为沉孔过深导致螺丝咬合螺纹的圈数不足，出现滑牙松脱的隐患。所有支架的边缘都做了0.5mm的倒角去毛刺处理，不用后续人工打磨披锋，冲压加工完成后就能直接做发黑或者喷塑表面处理，不会有锐边割伤安装人员的风险。针对部分需要侧装、倒装的使用场景，加厚款支架的折弯处做了加强筋压型，不用增加板材厚度就能提升立面的抗弯折强度，电机满负载运转时的震动不会导致支架立面出现形变偏移，长时间运行也能保持轴系的同轴度稳定。
