3D打印挤出头CTC复制器安装固定结构

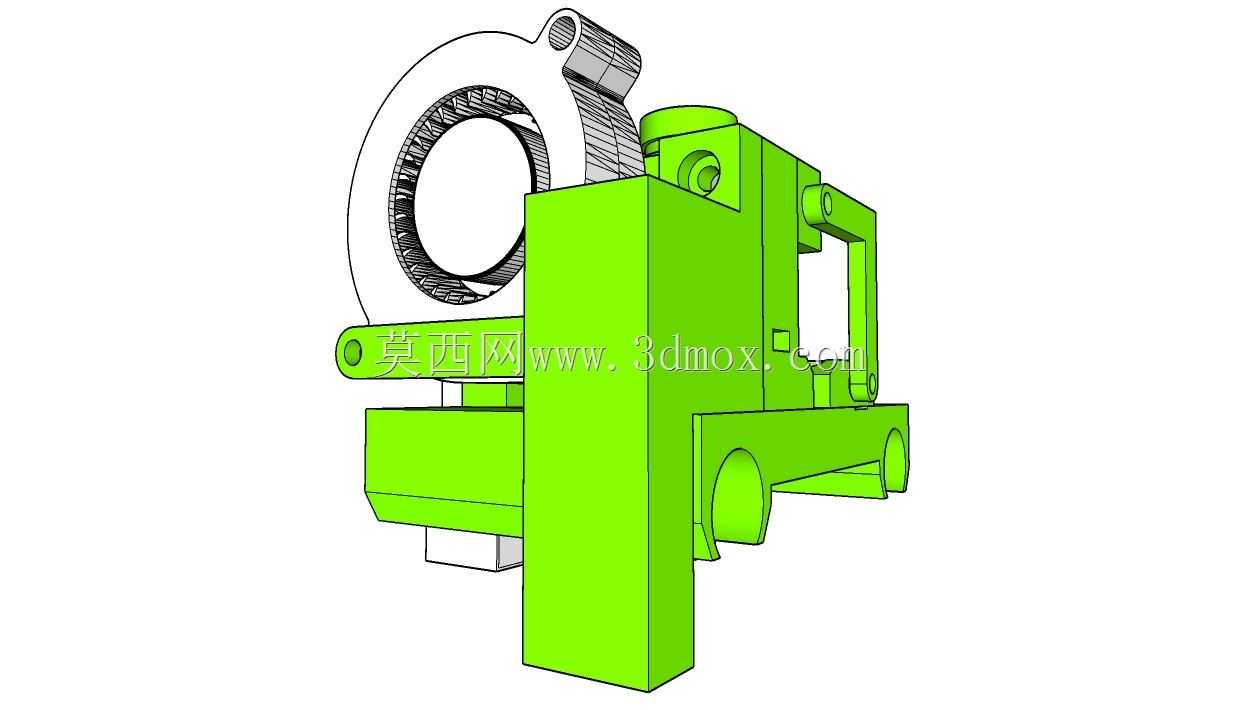

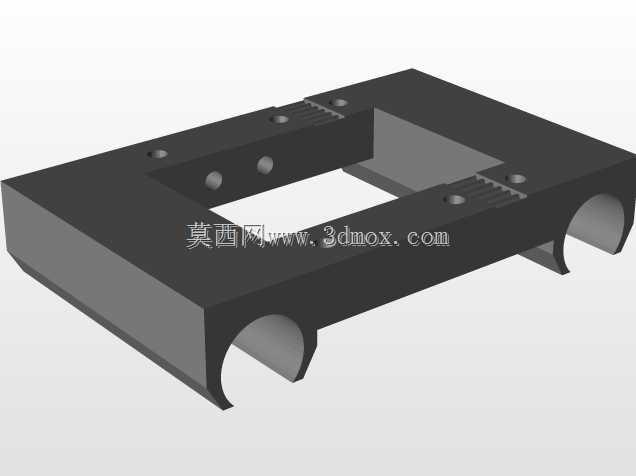

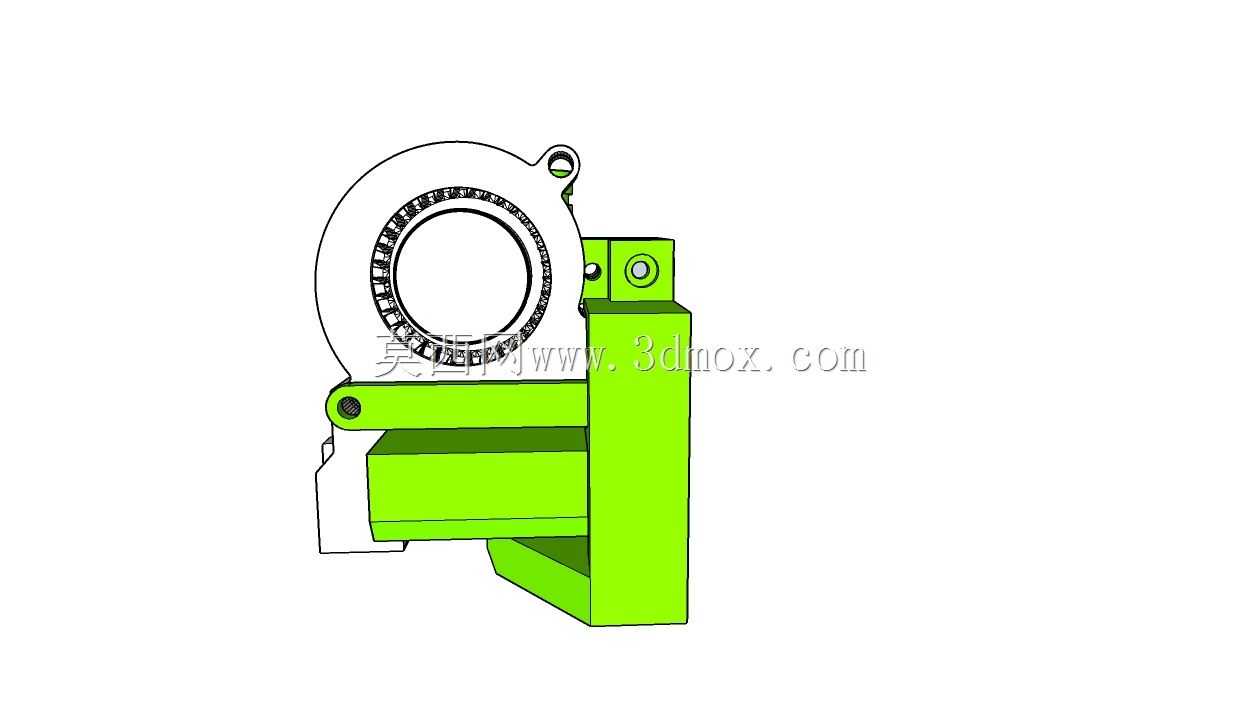

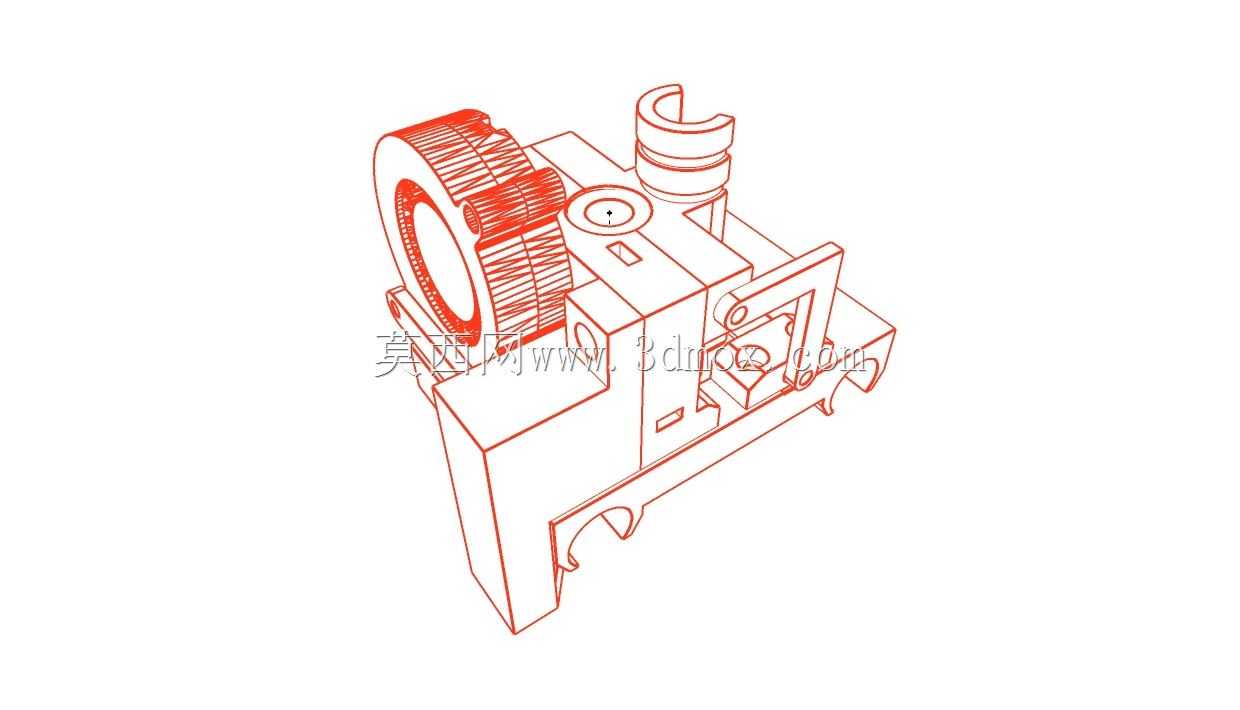

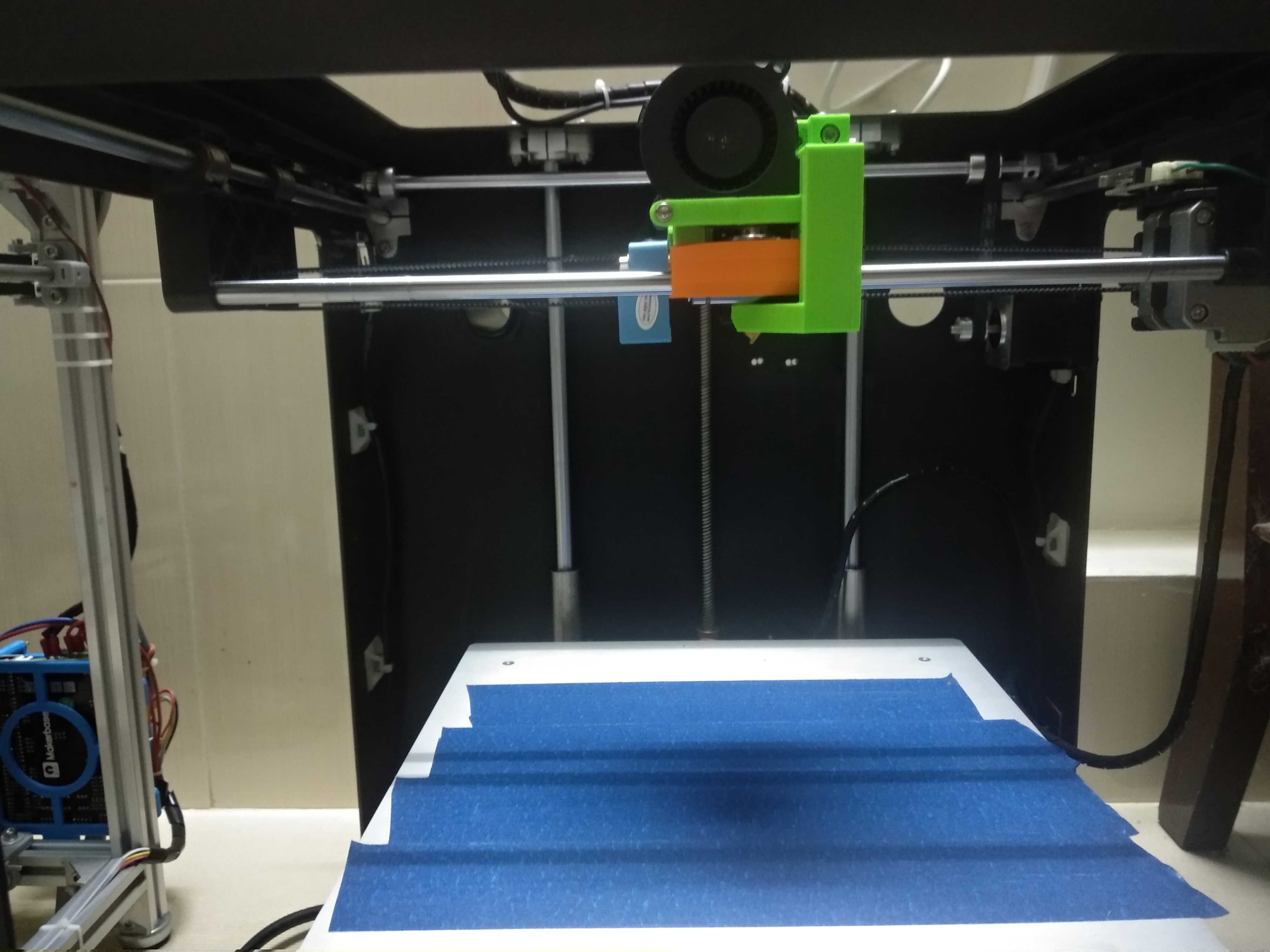

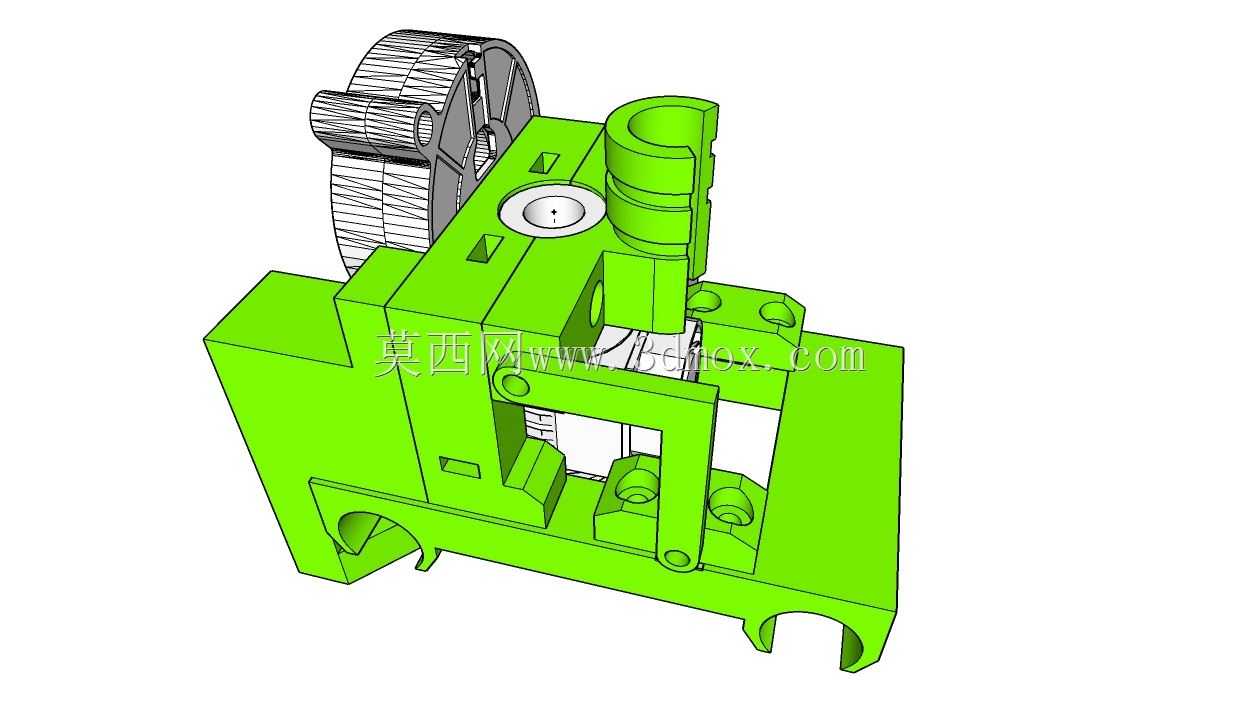

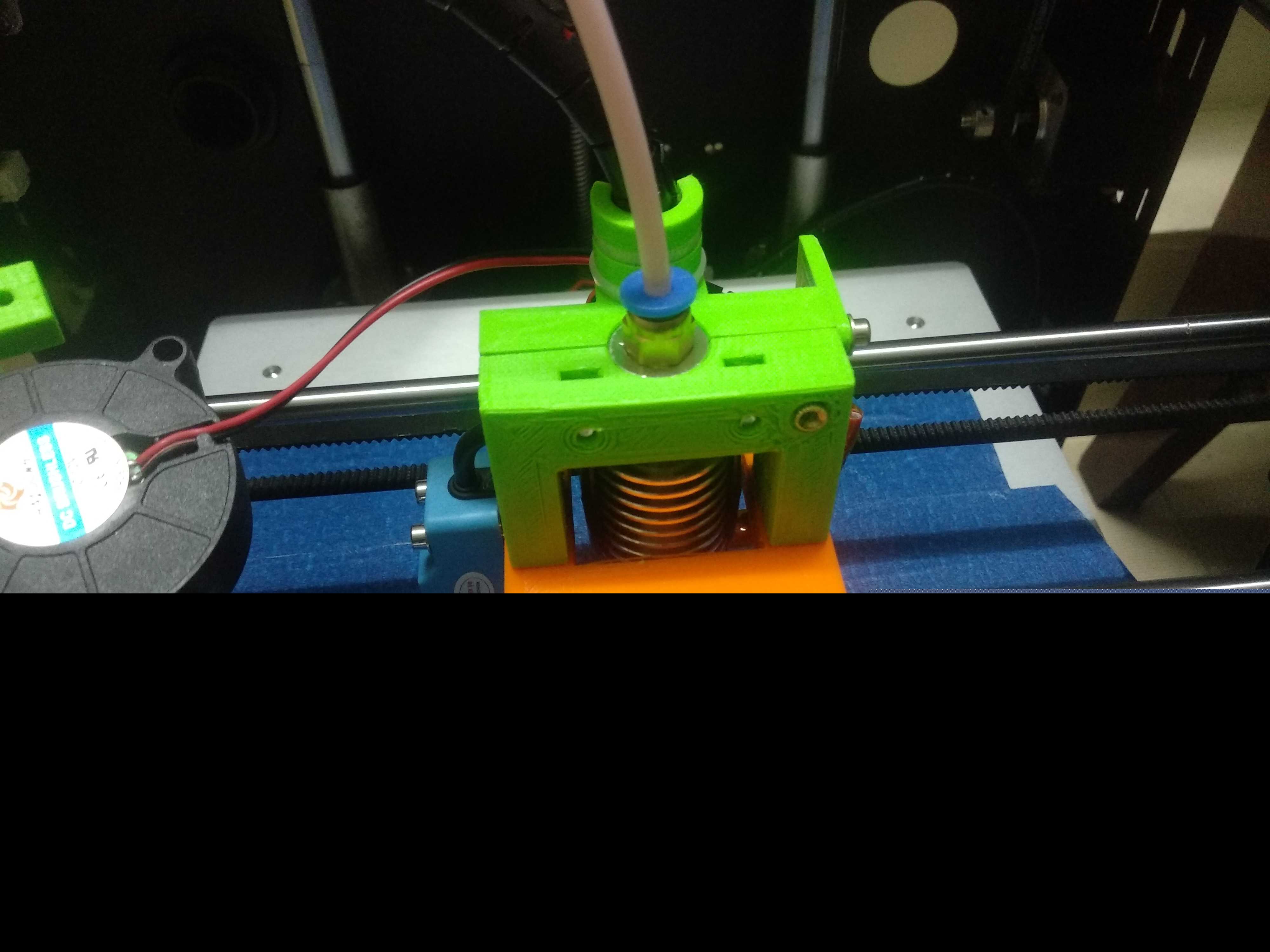

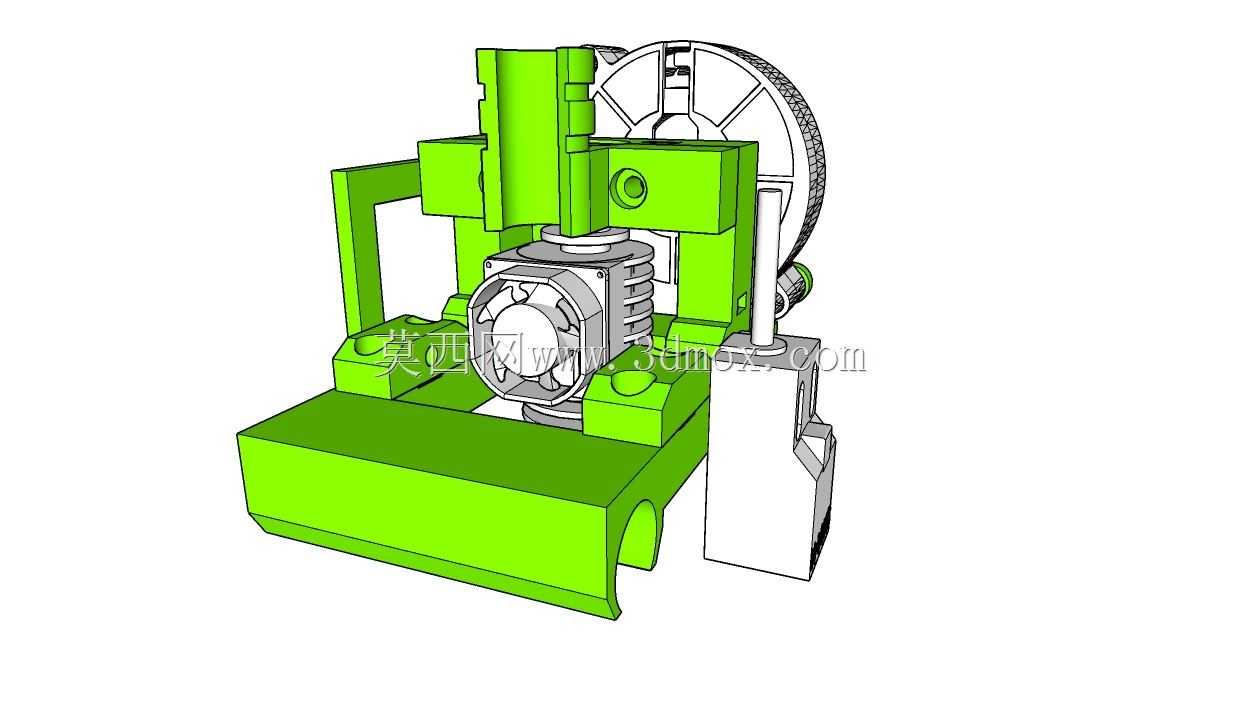

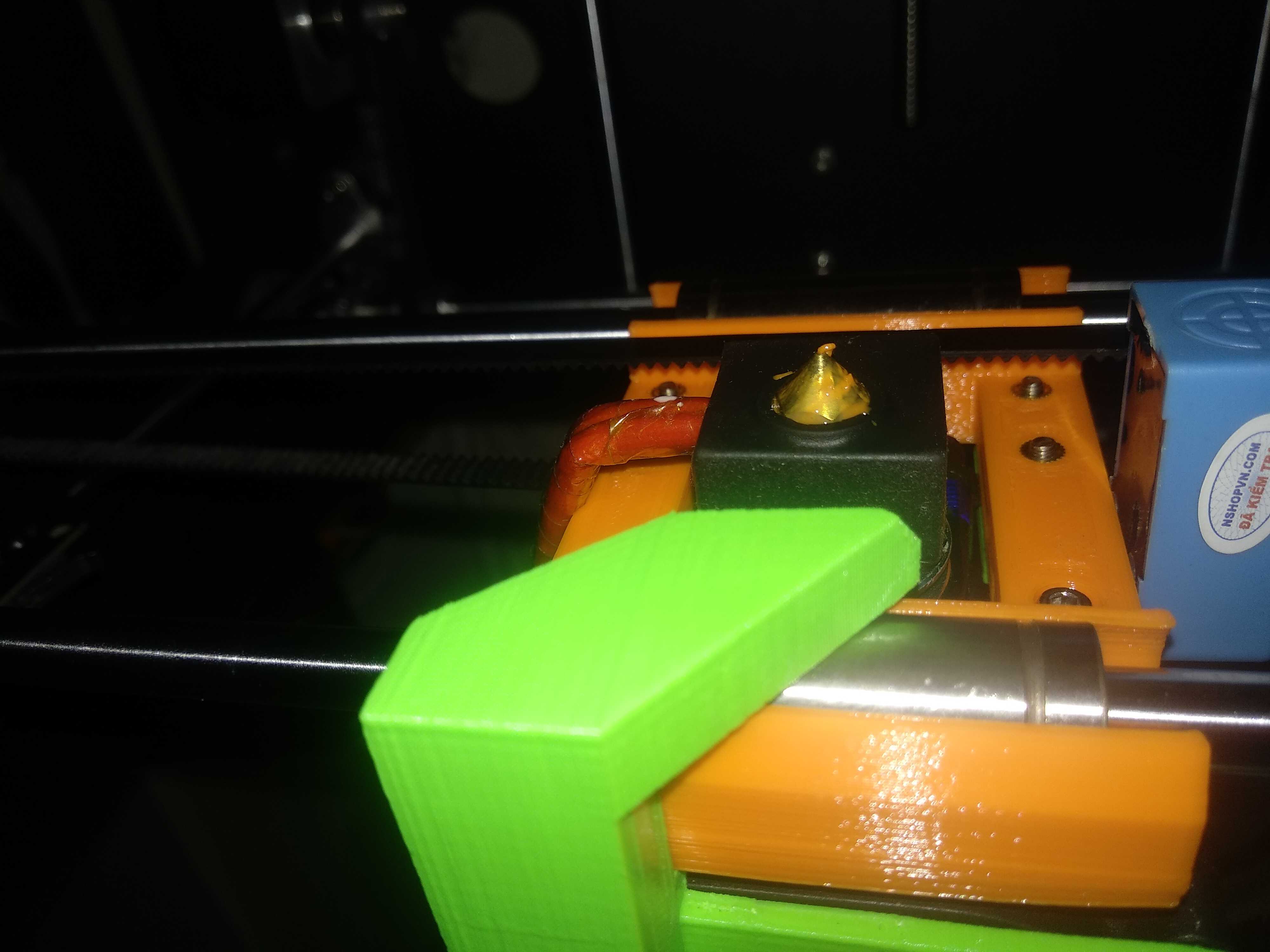

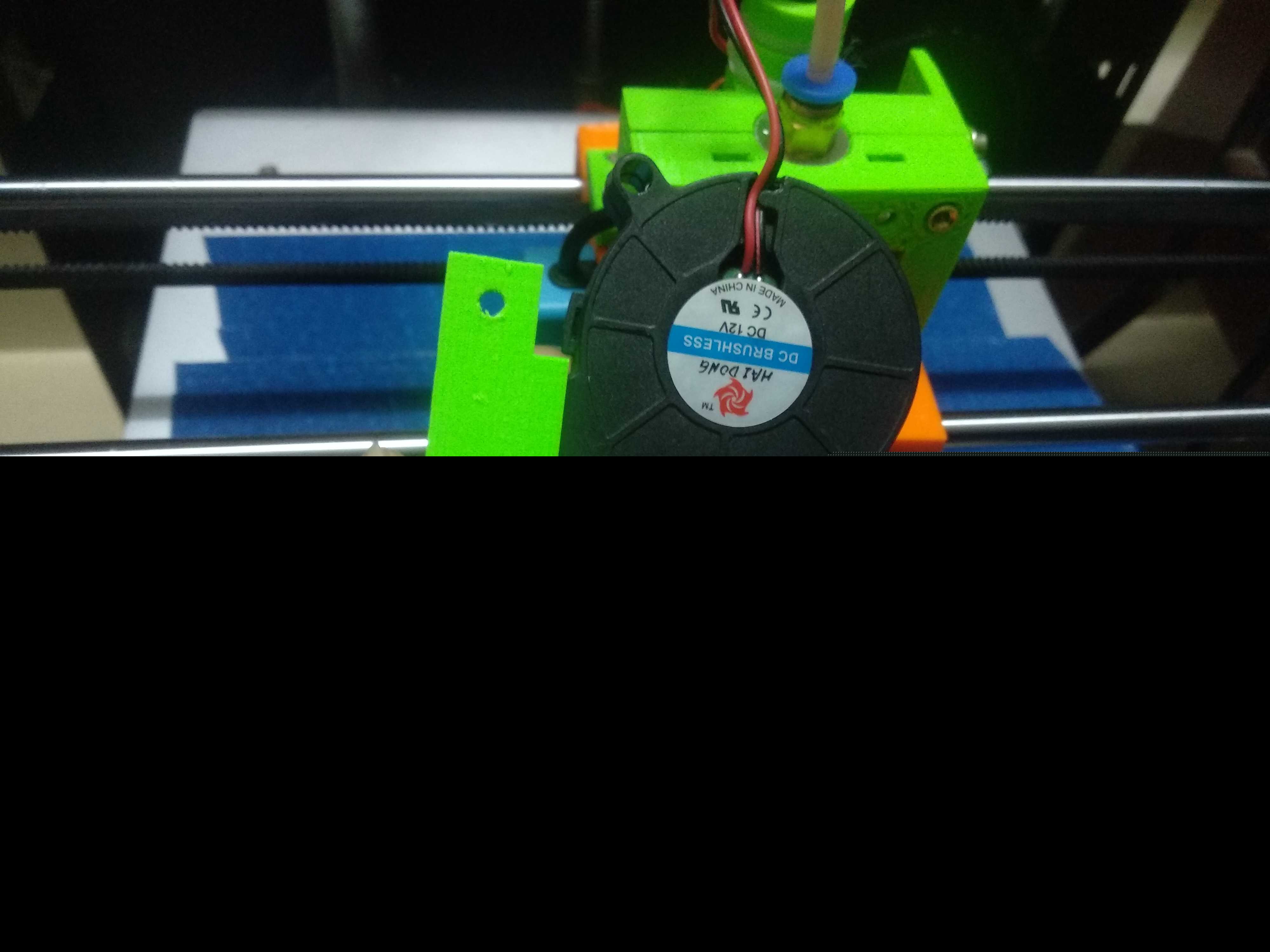

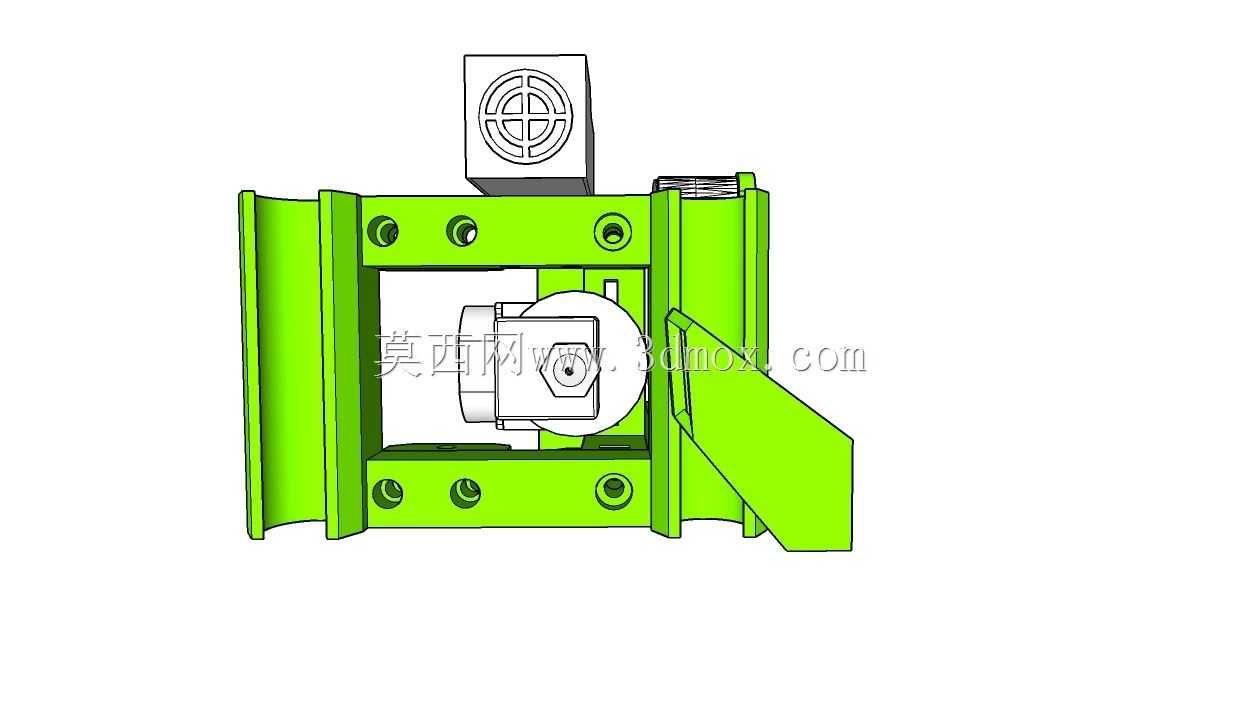

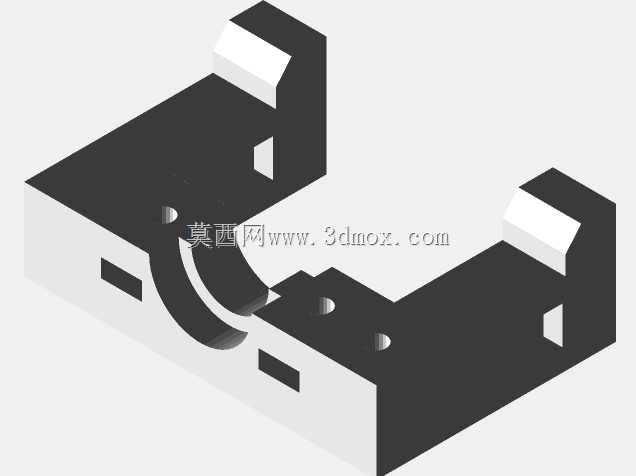

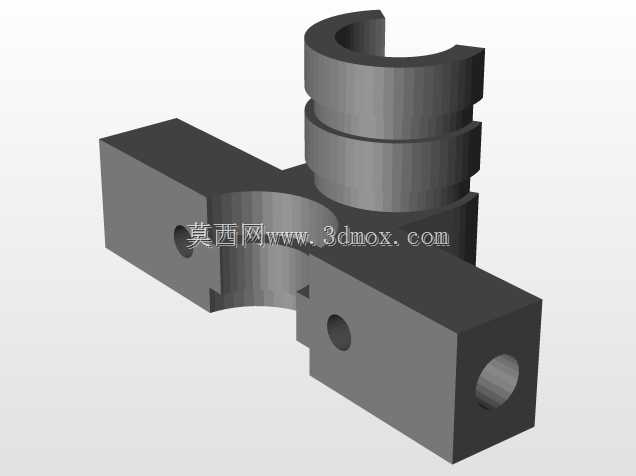

这套安装结构主要适配桌面级FDM3D打印设备的挤出端改造场景，针对E3D V5全金属热端的安装定位需求做了专属适配，同时整合了径向散热风扇、接近开关、直线轴承的安装位，能直接替换原有挤出端的固定支架，无需对打印机原有机架做二次打孔改造。从结构设计逻辑来看，整个安装座采用分体式拼接思路，主体承力部分做了加厚的立板结构，用来承担热端工作时的纵向受力，避免长时间往复运动出现结构形变，立板侧面预留的槽位刚好适配LM8LUU直线轴承的安装尺寸，能保证挤出头沿Z轴运动时的同轴度，减少打印过程中出现的层纹偏移问题。热端固定位采用环抱式锁紧结构，和V5热端的散热铝柱外径完全匹配，安装时不需要额外加装转接套，锁紧后热端的轴线和打印平台保持垂直，能有效降低出料时的斜向偏移概率。侧面预留的径向风扇安装位对应5015规格的离心风扇，出风口刚好对准热端的散热鳍片区域，能保证打印过程中热量不会顺着热端向上传导，避免送丝段出现提前软化堵头的问题；接近开关的安装位做了长条调节槽，可根据实际打印平台的平整度微调触发高度，适配不同厚度的打印平台使用。整个结构的安装边界做了严格的尺寸控制，横向宽度不会超出原有挤出组件的运动行程范围，纵向高度预留了足够的热端拆装空间，后期更换喷嘴或者清理喉管时不需要完全拆卸整个安装座，只需要松开热端的锁紧螺丝即可完成操作。结构上的走线槽位全部做了圆角处理，避免长期运动过程中磨损线材绝缘层，各个安装孔的位置公差控制在0.1mm以内，能保证各个组件装配后没有虚位，打印过程中不会出现组件晃动导致的打印精度下降问题。对于桌面级3D打印机的DIY改造用户来说，这套结构不需要复杂的二次加工，所有安装位都对应标准件尺寸，装配时只需要使用常规的内六角螺丝即可完成固定，能大幅降低挤出端改造的装配难度，同时保证改造后的打印稳定性。
