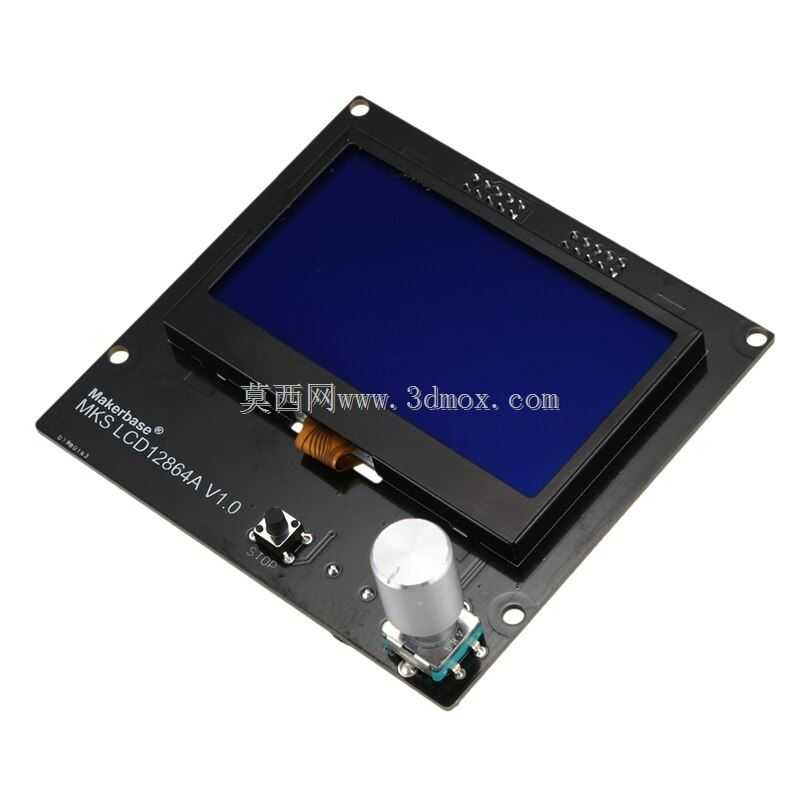

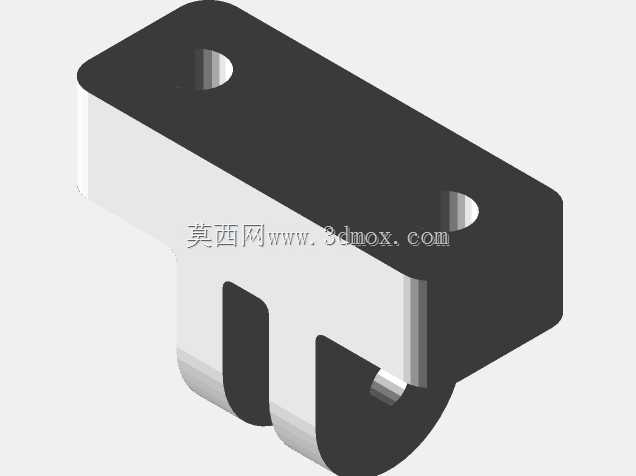

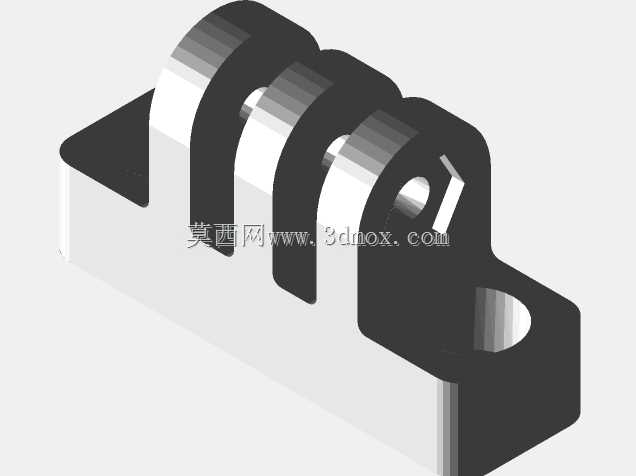

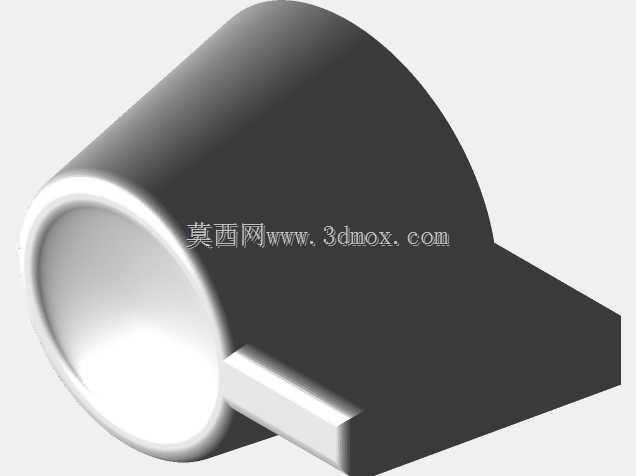

带安装旋钮的LCD12864A显示屏外罩结构

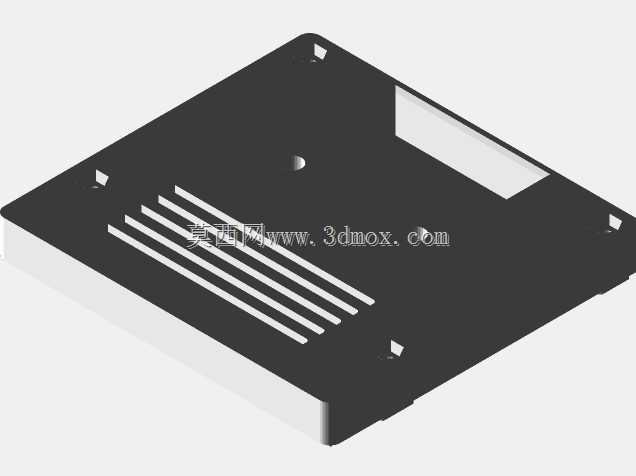

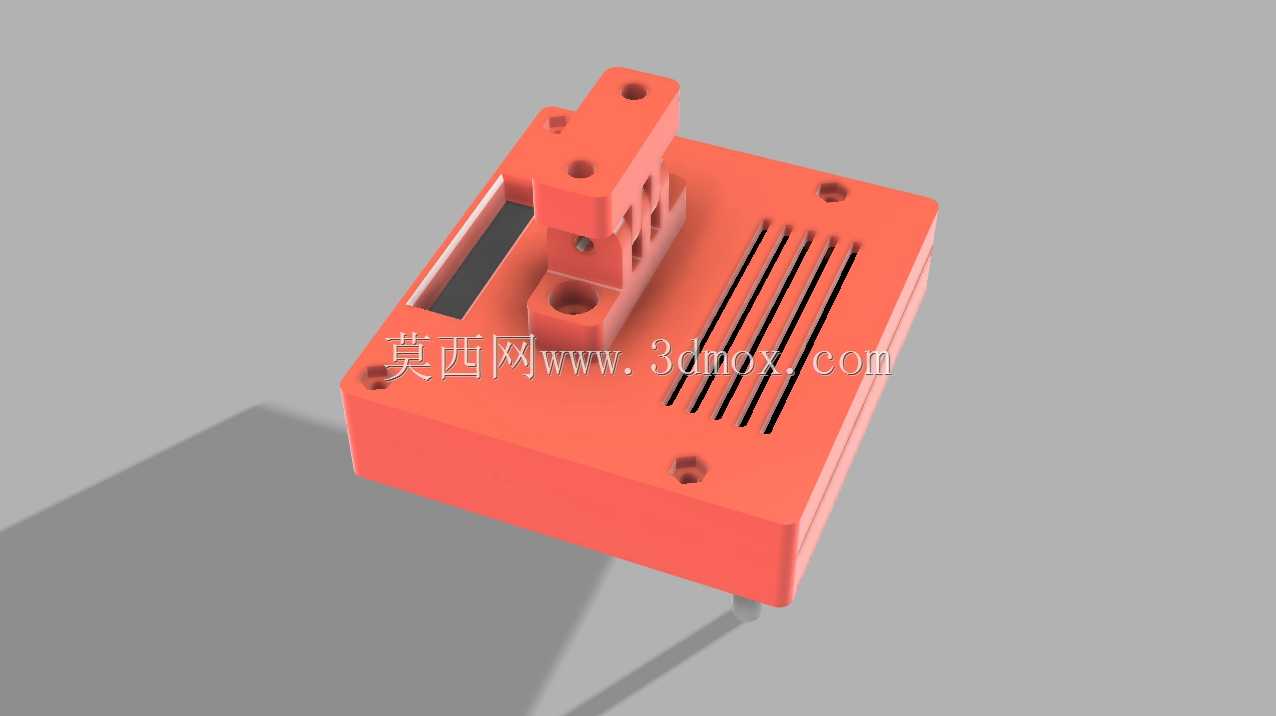

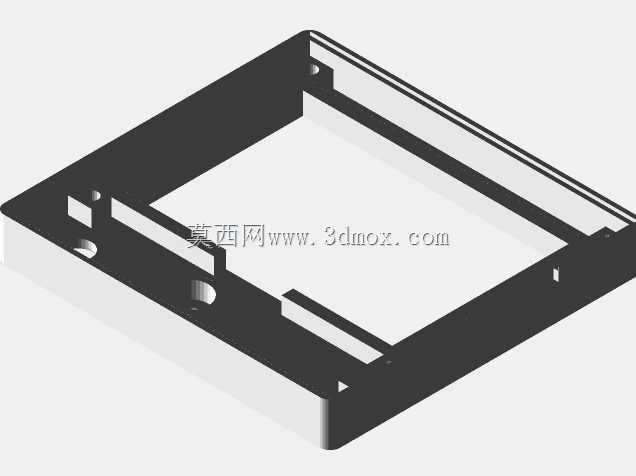

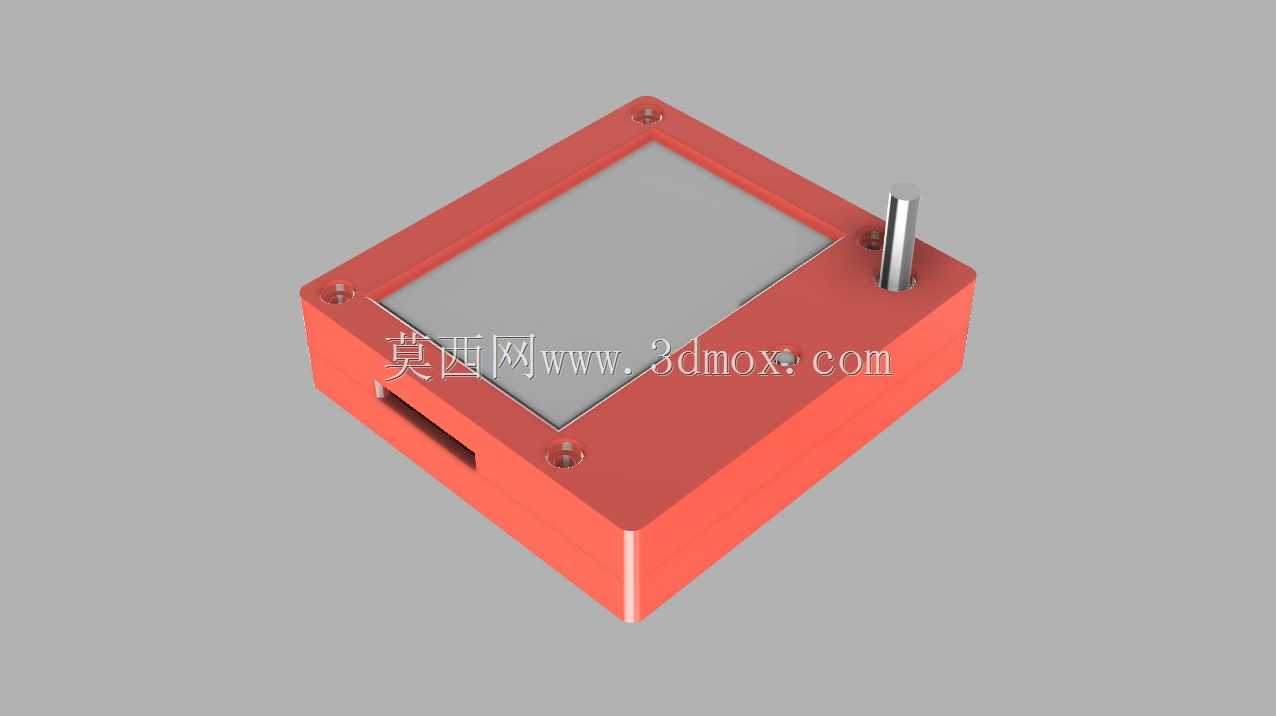

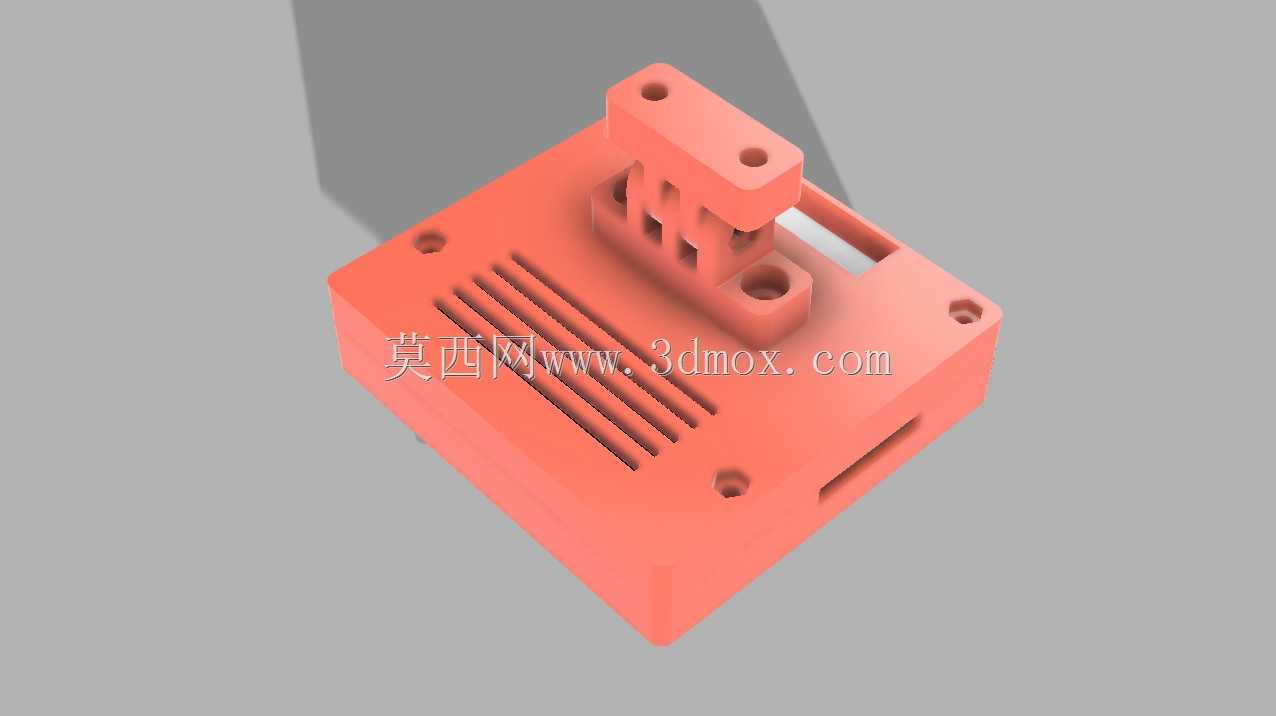

这款带安装挠性旋钮的LCD12864A显示屏外罩，主要面向桌面级FDM3D打印机的操控端改装场景设计，也可适配小型嵌入式工控设备的人机交互界面安装需求。日常使用中，该外罩承担显示屏防护、操作旋钮定位、设备面板集成三大核心作用，能避免裸露的LCD屏被车间内的切屑、耗材碎屑刮花，同时给调节旋钮提供稳定的支撑基准，防止旋钮操作时连带排线松动。设计阶段优先考虑了桌面级设备的安装边界，壳体整体采用方正的盒式结构，四个角位预留了沉头安装孔，可直接通过M3螺丝固定在3D打印机的型材框架或者设备钣金面板上，安装孔位的中心距匹配常规LCD12864A模组的通用安装尺寸，不需要额外对原有显示屏模组做打孔改造。外罩正面的屏幕开窗尺寸严格贴合12864液晶屏的显示区域边缘，开窗周圈做了0.8mm的承托台阶，屏幕从壳体背部装入后刚好卡在台阶上，不会从正面脱出，背部预留的排线开槽位置对应常规12864屏的排线出口方向，开槽宽度留足了排线插拔的操作空间，不会出现排线弯折半径过小导致的线芯断裂问题。侧边的旋钮安装位做了同轴度定位凸台，凸台内孔直径匹配常用的6mm电位器旋钮轴径，凸台高度刚好让旋钮安装后与壳体表面保留1mm的操作间隙，旋转时不会蹭到外罩表面，同时凸台背部做了加强筋连接到壳体侧壁，避免频繁旋转旋钮导致安装位开裂。壳体壁厚统一设置为2mm，既满足PLA、PETG等常用3D打印材料的强度要求，也不会因为壁厚过大导致打印变形，边角位置全部做了R2的圆角过渡，既避免打印时的应力集中翘曲，也能防止安装操作时被锐边划伤。实际装配时，可先将电位器旋钮组件从壳体内部固定到侧边安装位，再装入LCD屏幕模组，最后通过背部的卡扣或者螺丝将后盖与主体固定，整个装配流程不需要复杂的工装，徒手就能完成，后期维护拆卸屏幕或者更换旋钮时，只需要拆开背部固定件即可，不需要将整个外罩从设备上拆下。针对3D打印机工作时的轻微振动场景，壳体的屏幕承托台阶上预留了0.5mm的泡棉胶粘贴间隙，安装屏幕时贴一层薄泡棉胶，既能缓冲振动对屏幕的冲击，也能阻挡灰尘从屏幕与外罩的缝隙进入壳体内部。
