树莓派用MicroSD卡扩展固定安装底座

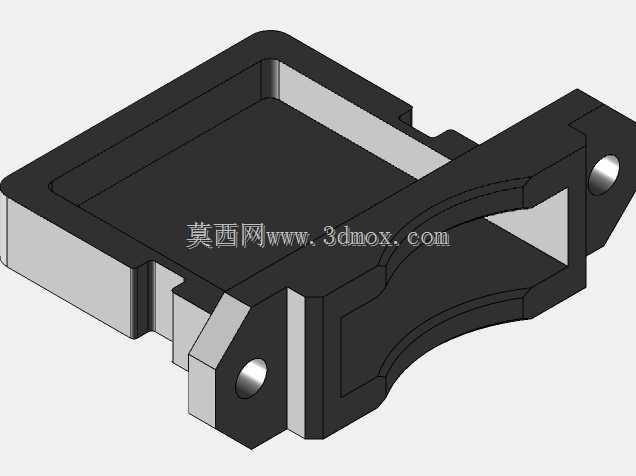

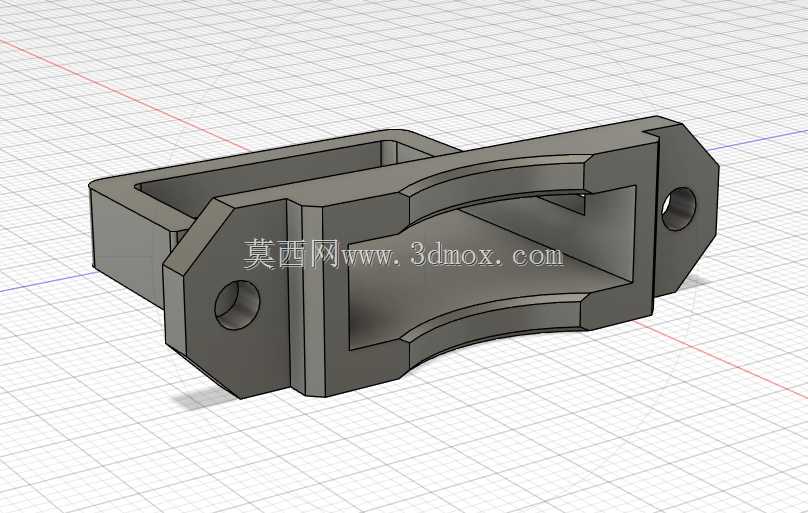

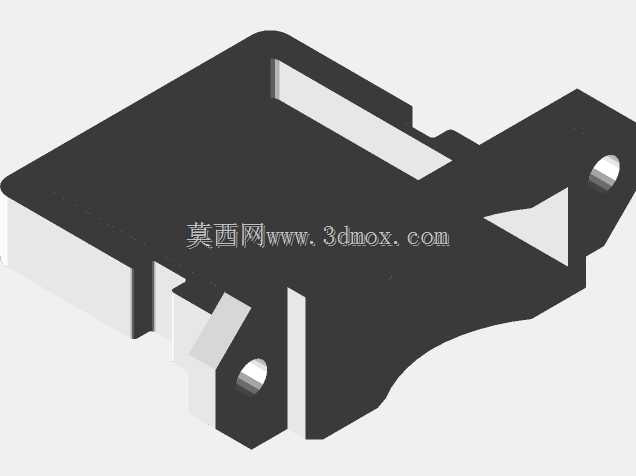

　　这款Micro SD卡扩展底座主要面向单板计算机嵌入式部署场景设计，解决树莓派等开发板在狭小设备舱内直接插卡易受碰撞松脱、更换存储卡需拆解整机的痛点，在工业控制终端、小型嵌入式检测设备、桌面迷你计算单元等场景中，可将存储卡接口延伸至便于操作的设备维护侧，无需拆解设备外壳即可完成存储卡的插拔更换，大幅降低现场运维的操作难度。从结构设计来看，底座采用双侧带安装耳的框式结构，两侧安装耳上预留同轴光孔，可直接通过M2.5规格螺丝固定在设备内壁或PCB预留安装位上，安装孔中心距匹配主流LANMU款MicroSD扩展模块的安装尺寸，安装后整体突出安装面的高度控制在8mm以内，不会与周边的电容、接插件等板载元件产生空间干涉。

　　底座内腔做了适配扩展模块外形的仿形限位结构，模块装入后前后左右四个方向均有0.1mm的装配间隙，既可以顺畅推入，又能避免模块在底座内出现窜动，内腔入口处做了15度的导向倒角，插拔存储卡时不会被边缘剐蹭，长期使用也不会磨损卡面的金手指涂层。底座中部开设弧形镂空窗口，一方面可以直观观察存储卡的插入到位状态，确认卡接锁定结构是否卡合到位，另一方面可以减少注塑成型时的材料收缩变形，保证安装面的平面度控制在0.05mm以内，贴合安装面时不会出现翘曲虚位。两侧的安装耳与主体框体做了R2的圆角过渡，避免应力集中导致安装锁紧时出现耳片断裂的问题，安装孔周边做了0.3mm的沉台设计，螺丝锁紧后螺帽完全沉入沉台内，不会突出底座表面刮擦周边线材。

　　在实际设备装配中，这款底座可以配合柔性FPC延长线使用，将板载的MicroSD卡接口延伸至设备侧方的维护窗口位置，设备日常运行时底座可以对扩展模块形成物理防护，避免设备内部走线晃动剐蹭导致的模块松脱，也能阻挡设备内部的浮尘直接堆积在存储卡接口缝隙中，降低接触不良的故障概率。设计过程中针对不同厚度的扩展模块做了兼容性适配，内腔的高度尺寸预留了0.2mm的调节余量，可适配市面主流的同规格MicroSD扩展模块，无需针对不同厂商的模块单独调整结构，大幅提升配件的通用适配能力。
