小型桌面级迷你CNC数控控制机箱

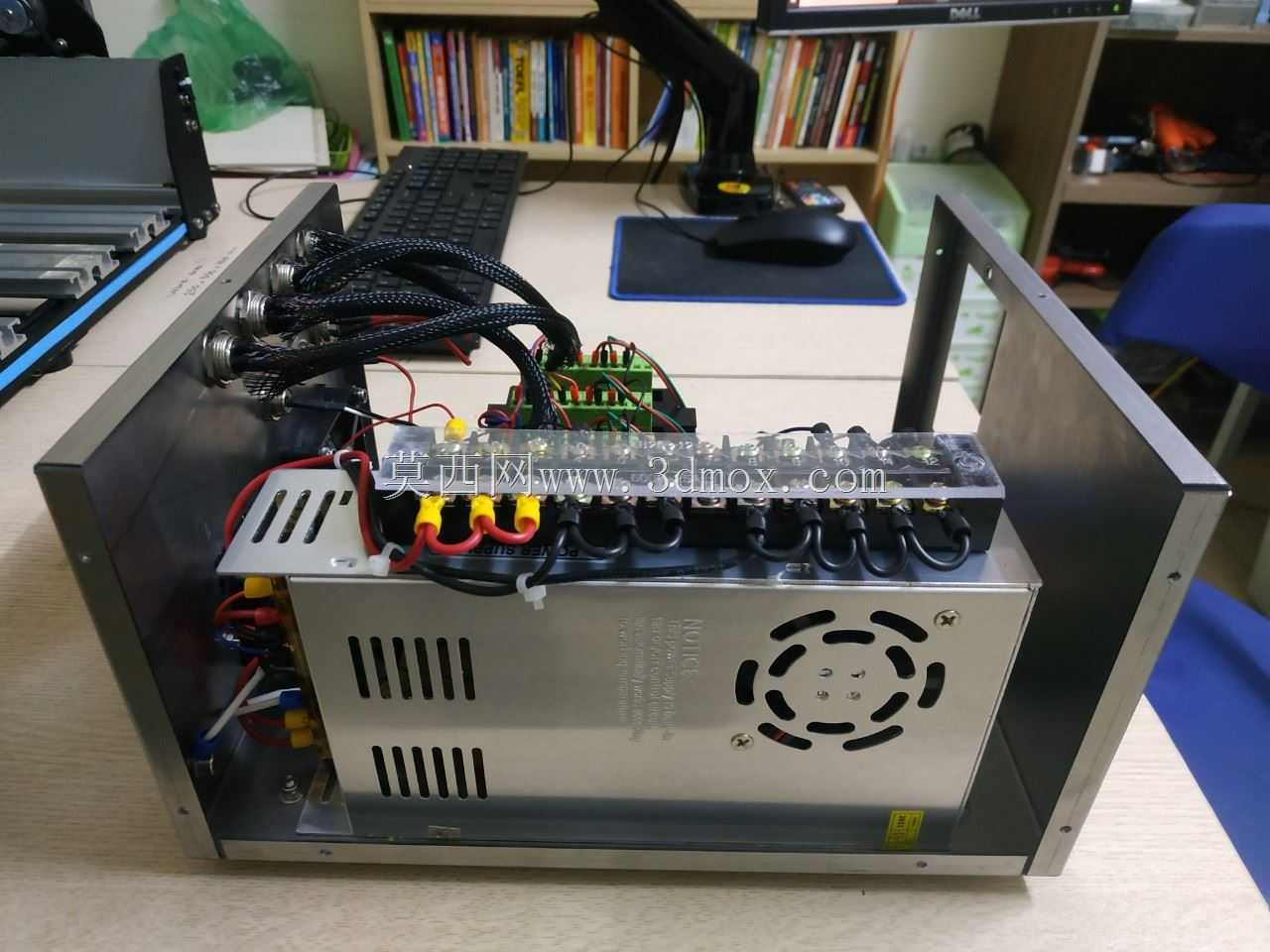

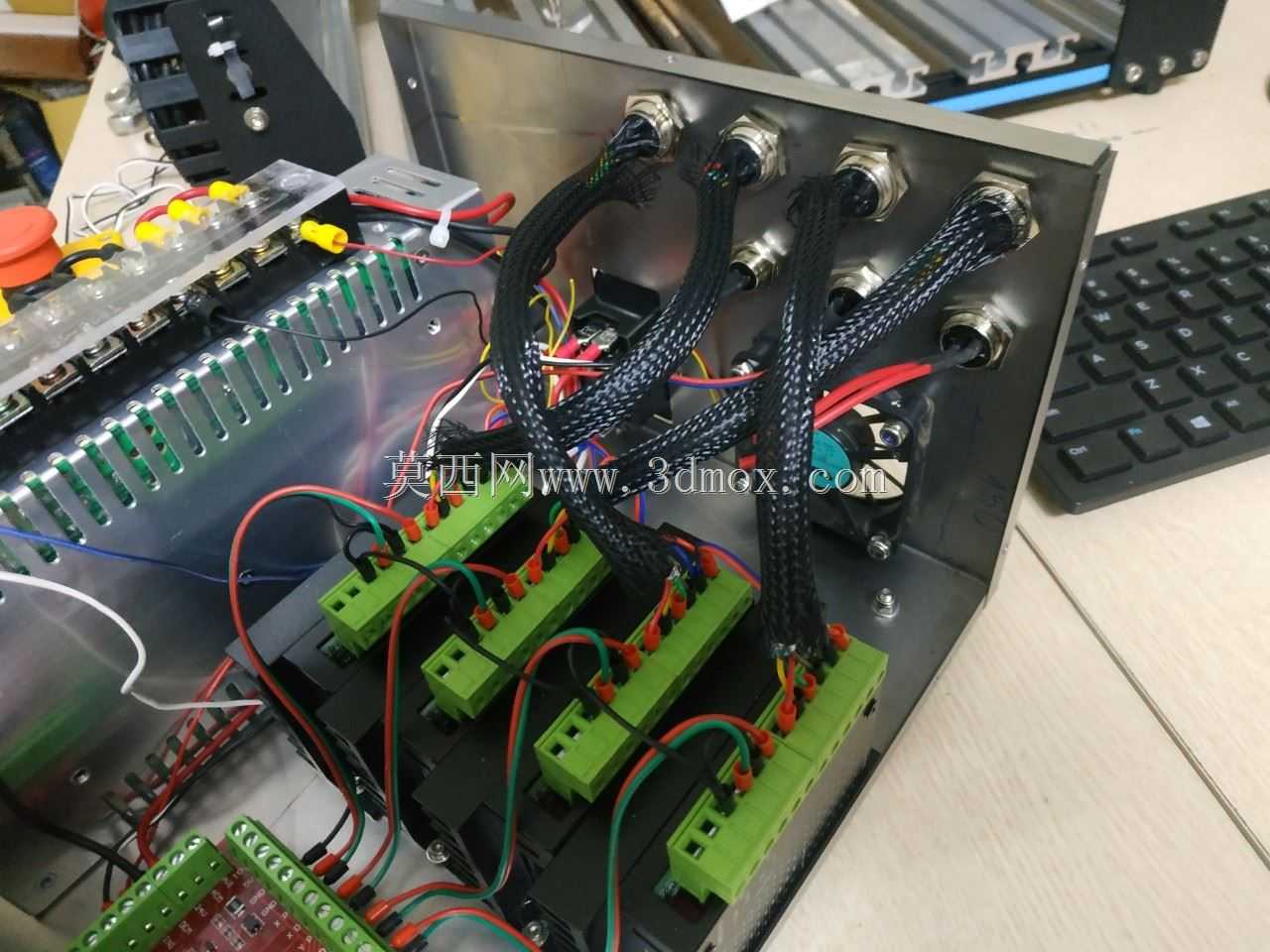

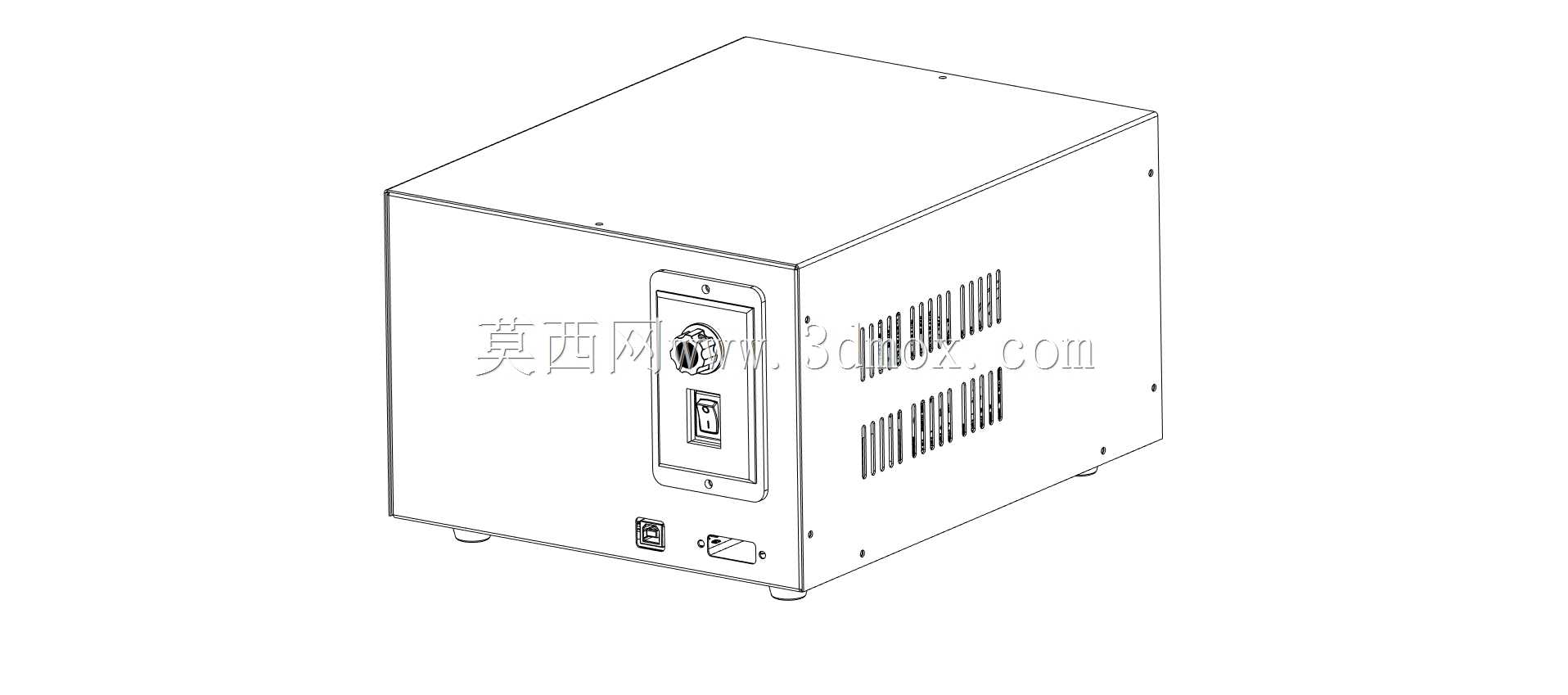

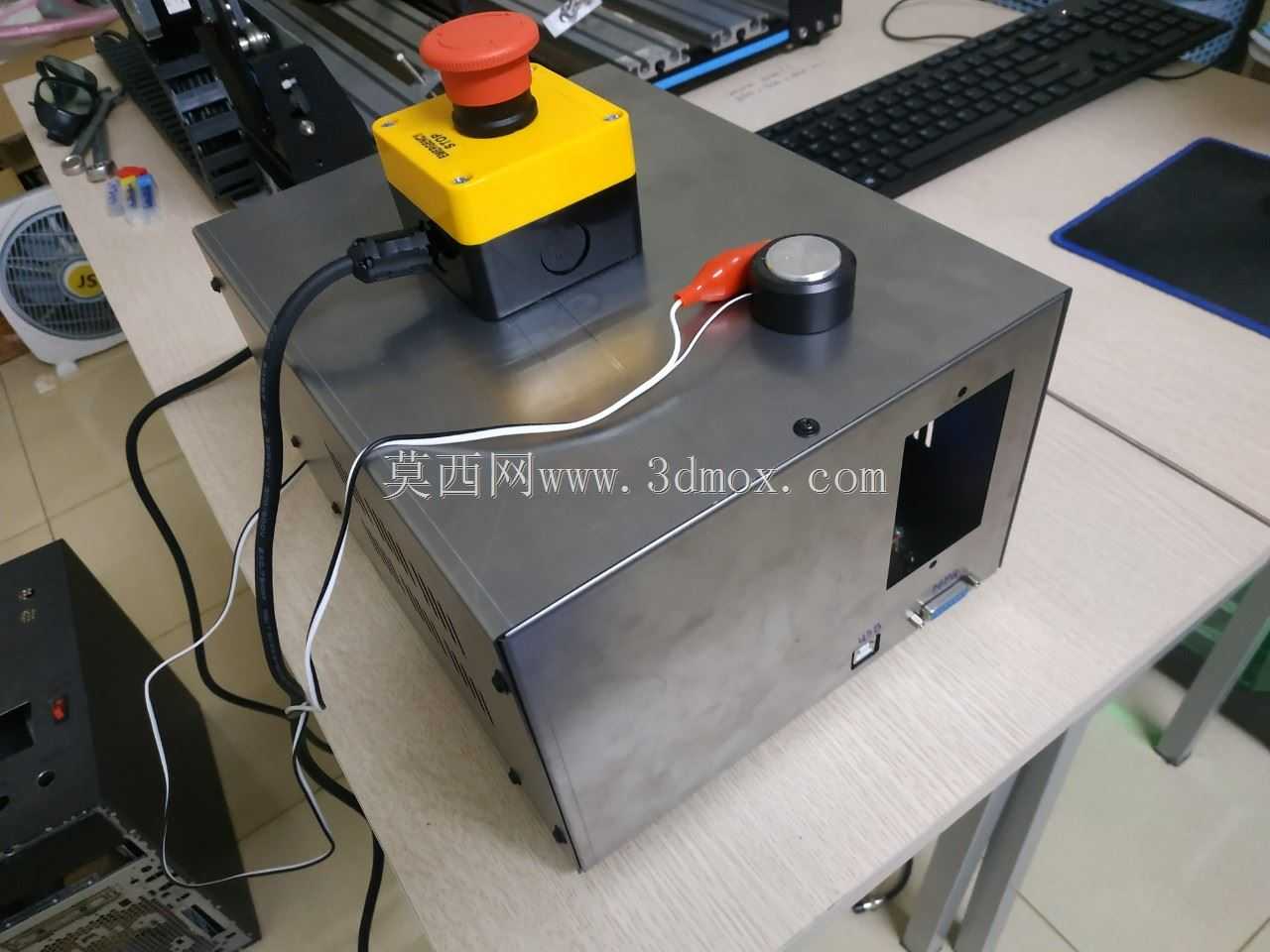

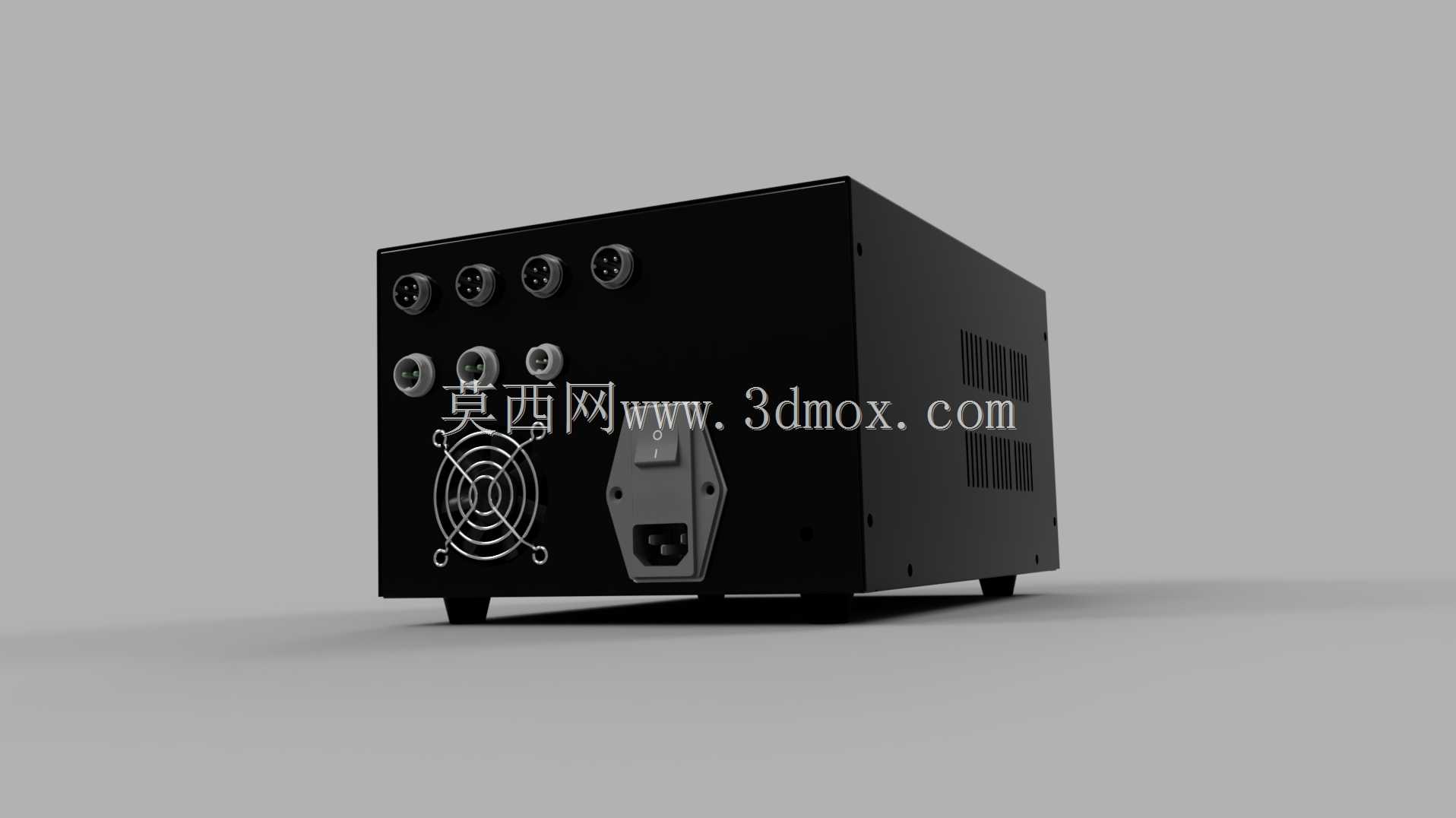

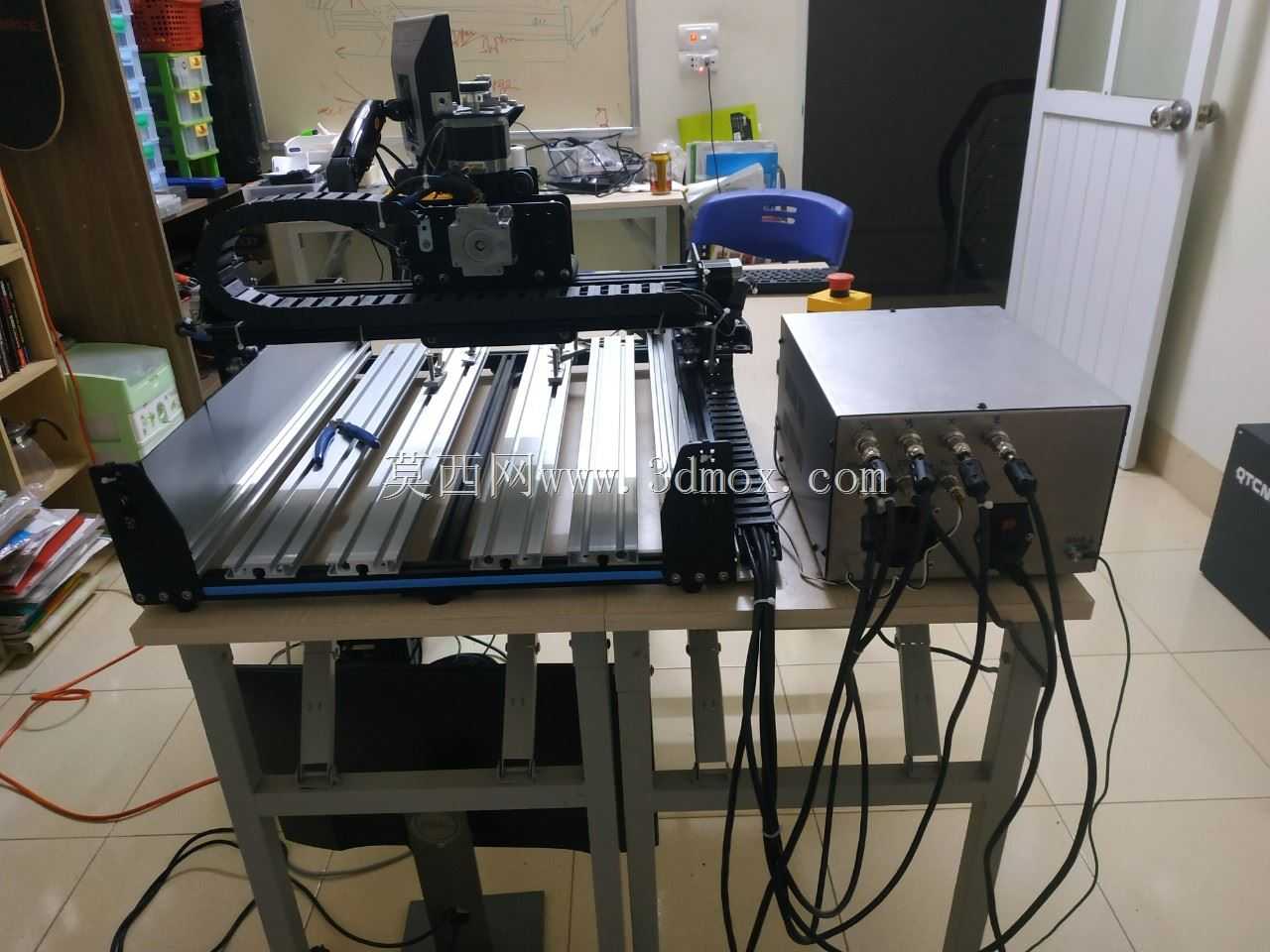

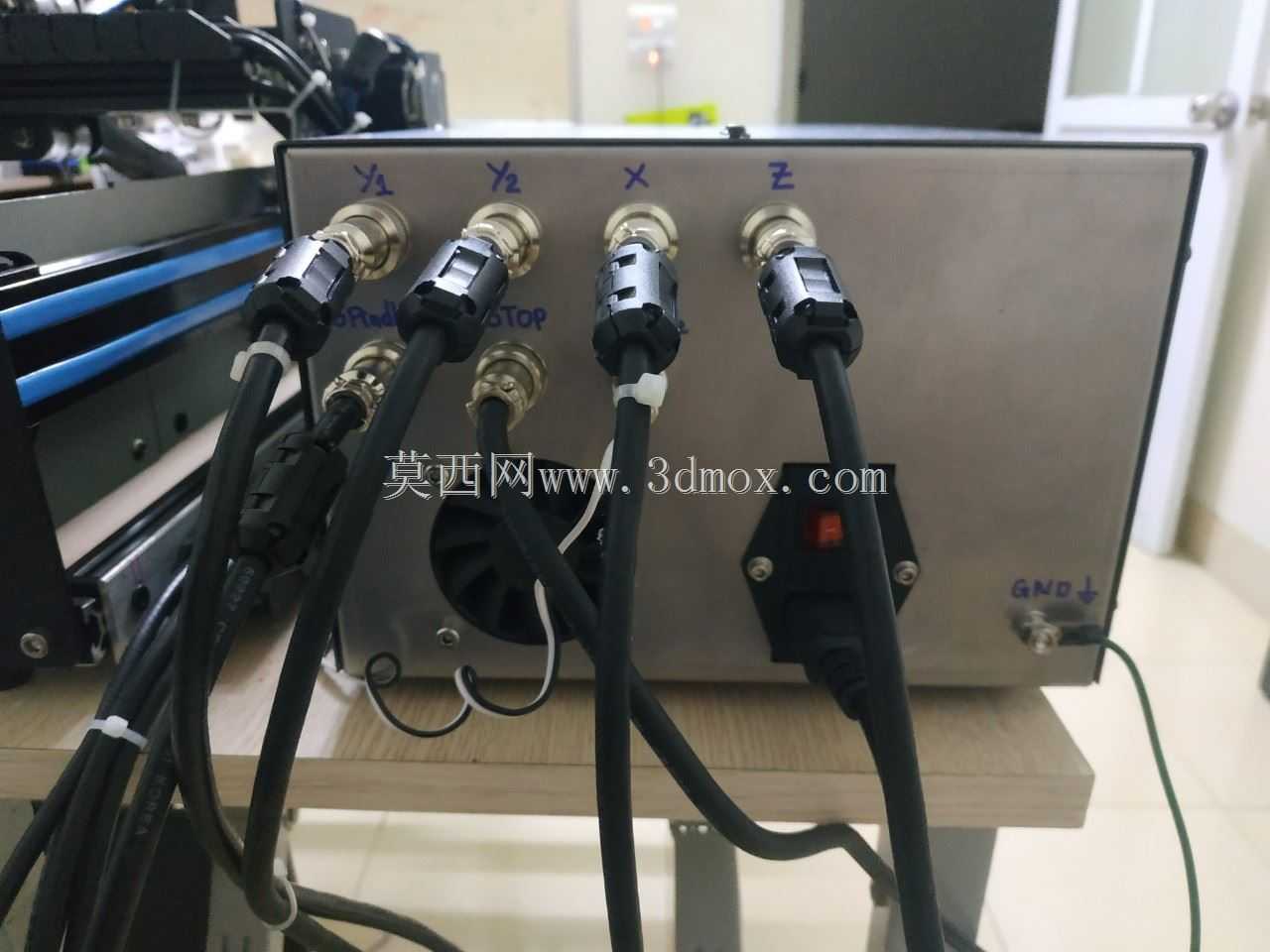

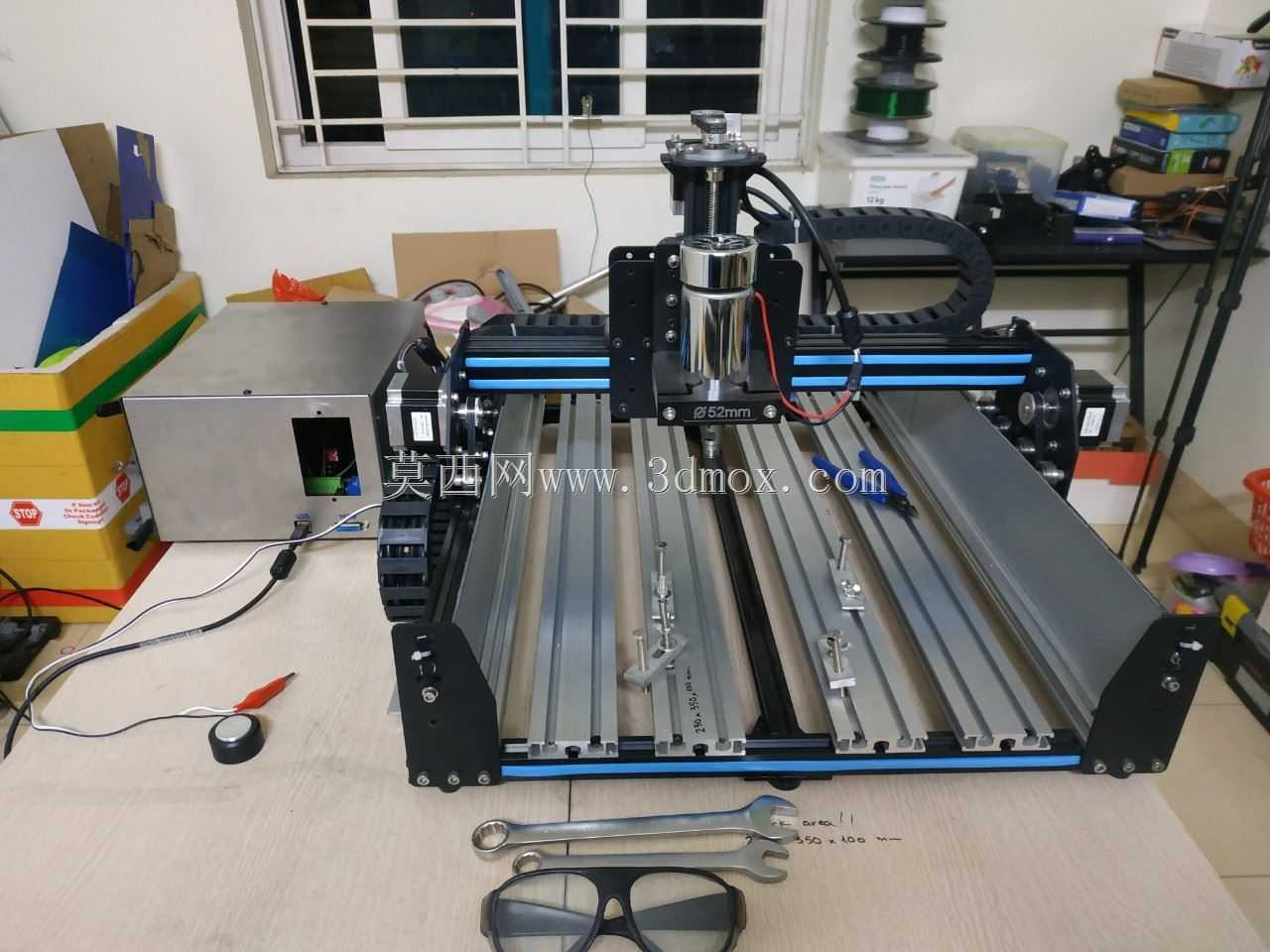

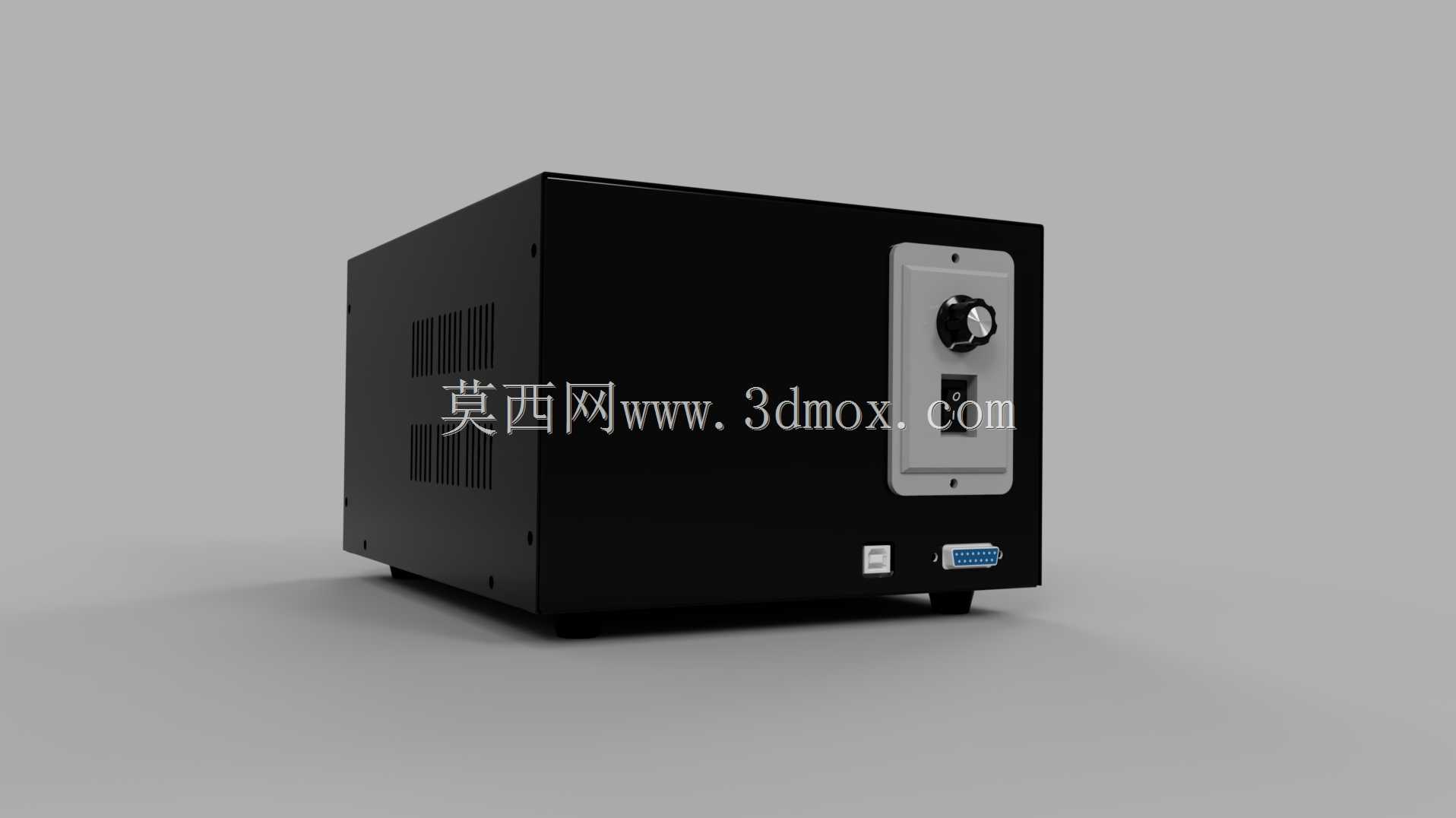

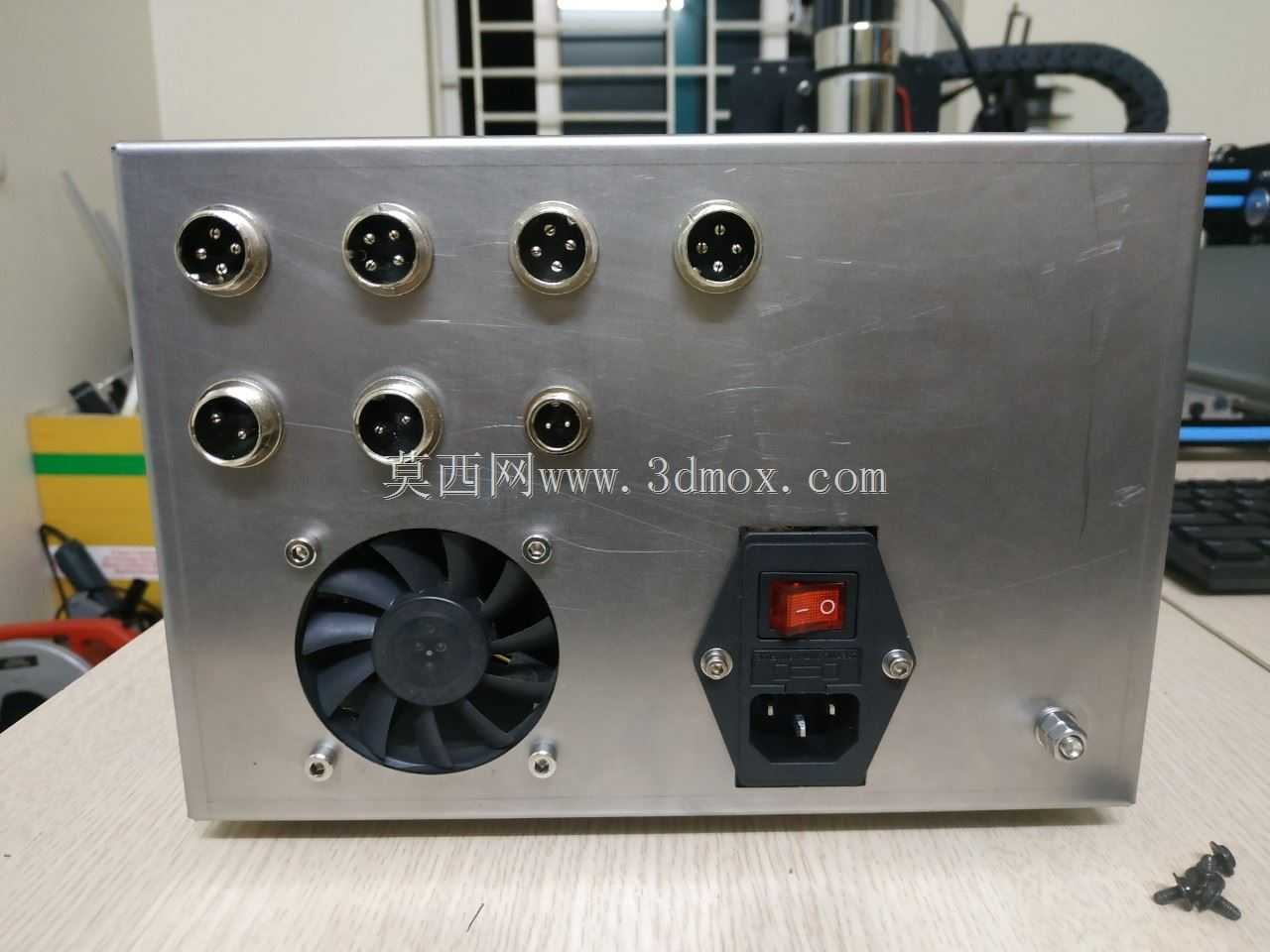

　　这款控制机箱主要面向桌面级小型CNC加工设备配套使用，适配个人DIY加工场景、小型工坊打样作业、教学实训台搭建等对设备占地要求严苛的应用场景，区别于工业级大型数控柜体，整体结构紧凑，可直接放置于桌面操作，无需额外预留大型柜体安装空间。从功能定位来看，箱体承担着数控系统核心电气元件的承载、防护与操作交互功能，内部预留了驱动模块、控制主板、接线端子排的安装位，可适配36V供电规格的TB6600步进驱动套件，匹配Mach3控制系统的接线需求，前面板集成了电源开关、调节旋钮等操作元件，侧面预留了通讯接口开孔，可直接引出VGA类信号传输接口，满足设备与上位机的通讯连接需求。设计过程中优先考虑了电气元件的散热需求，

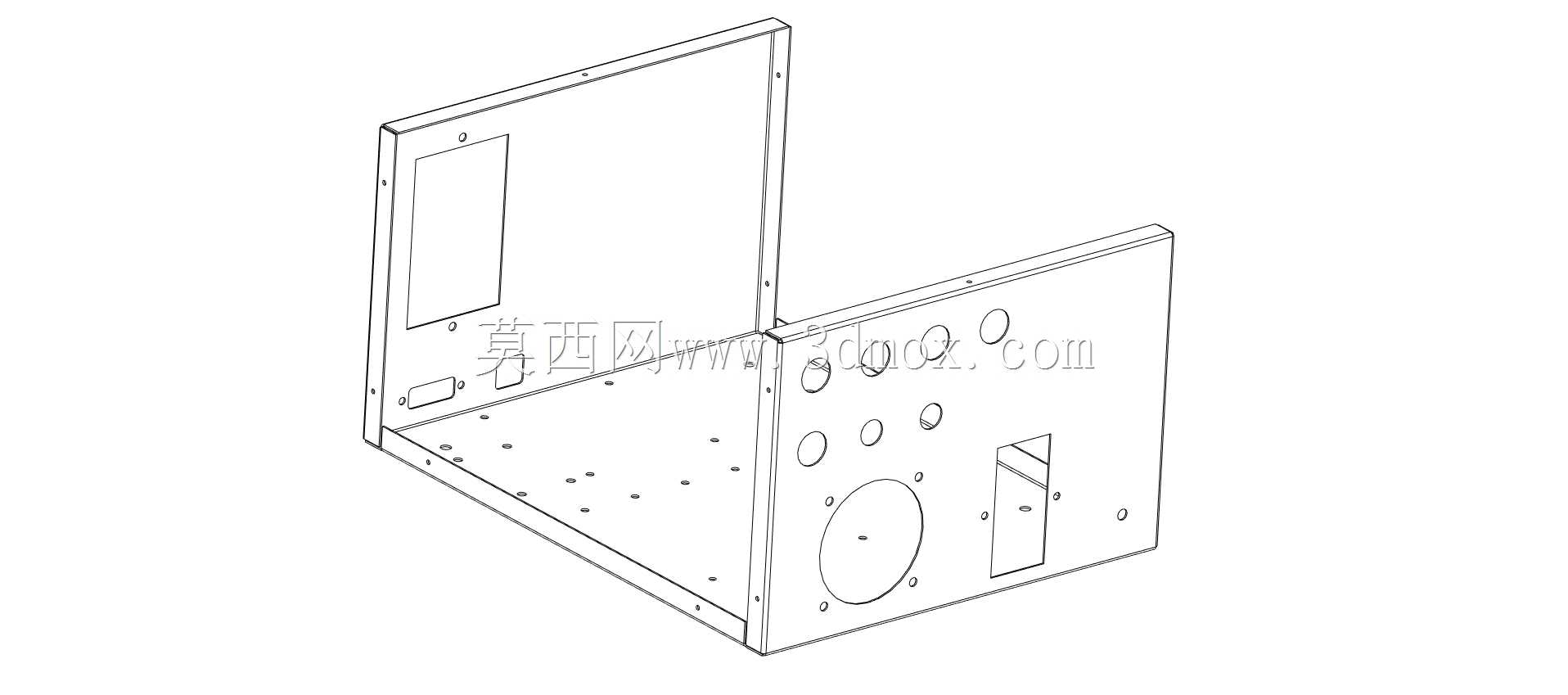

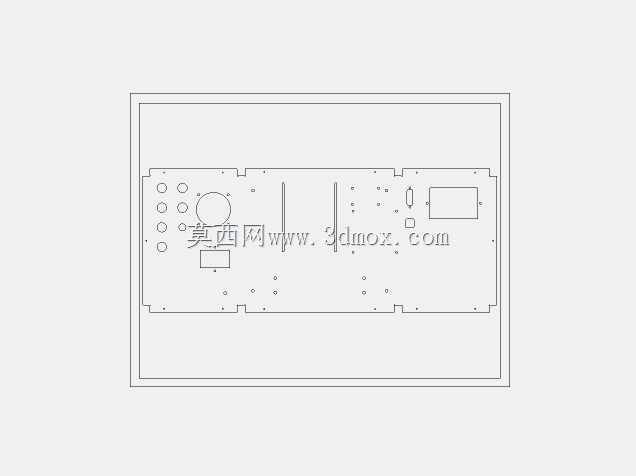

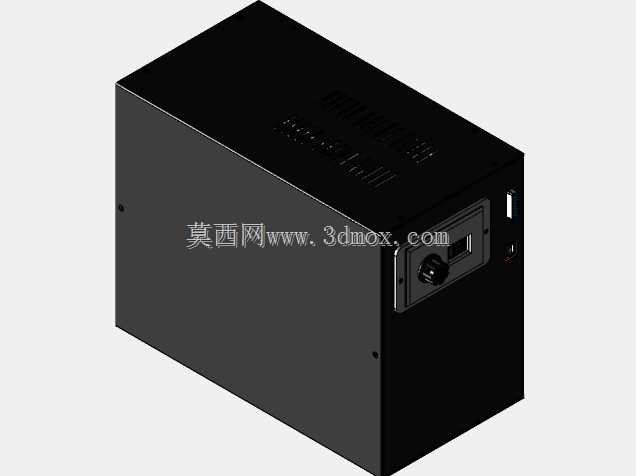

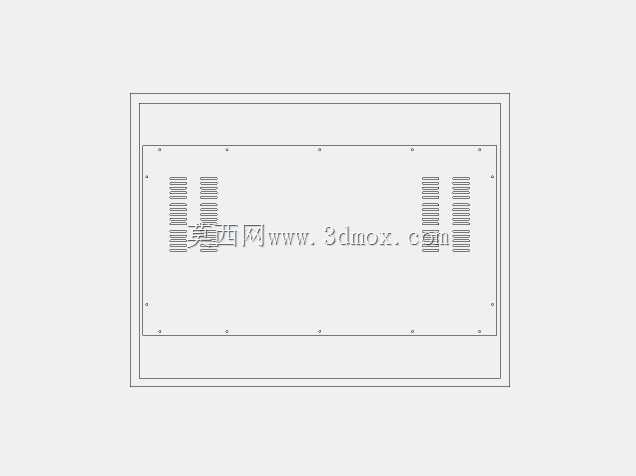

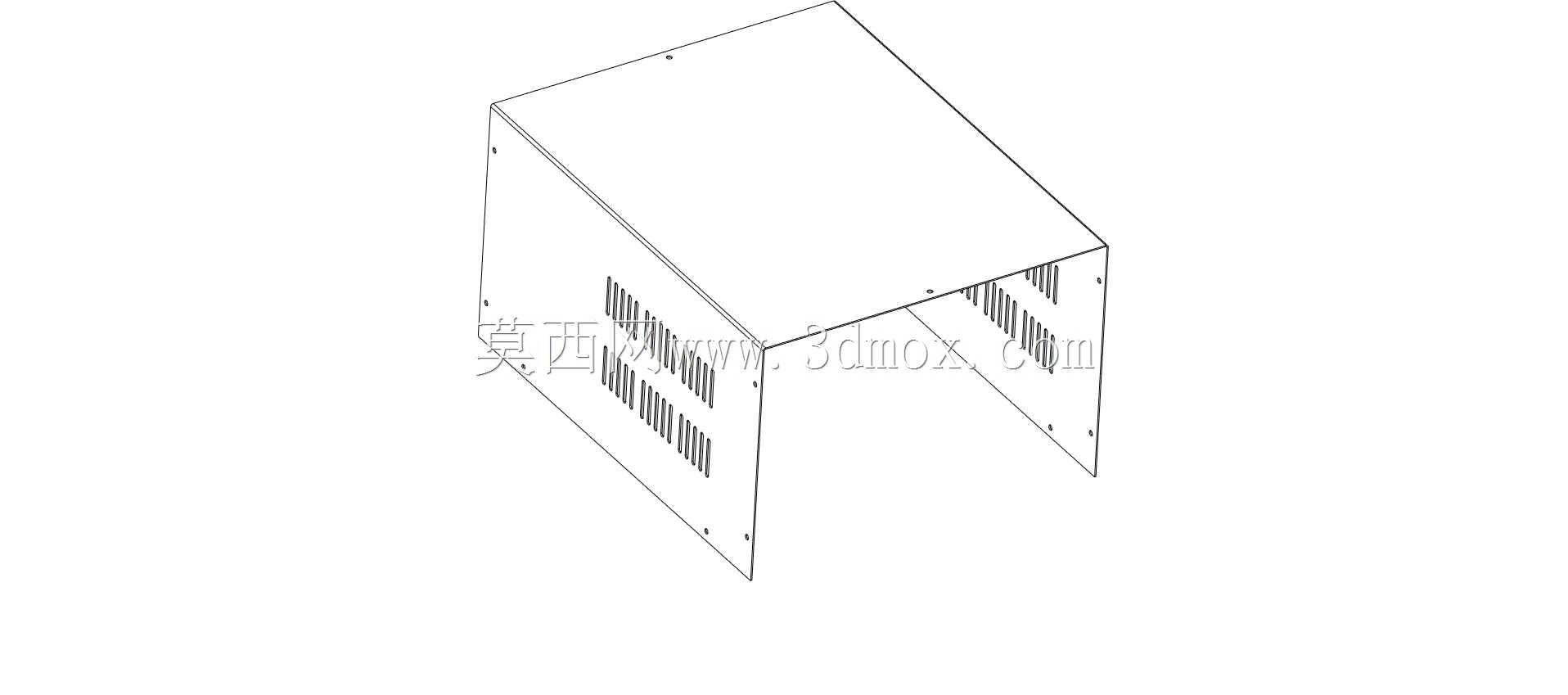

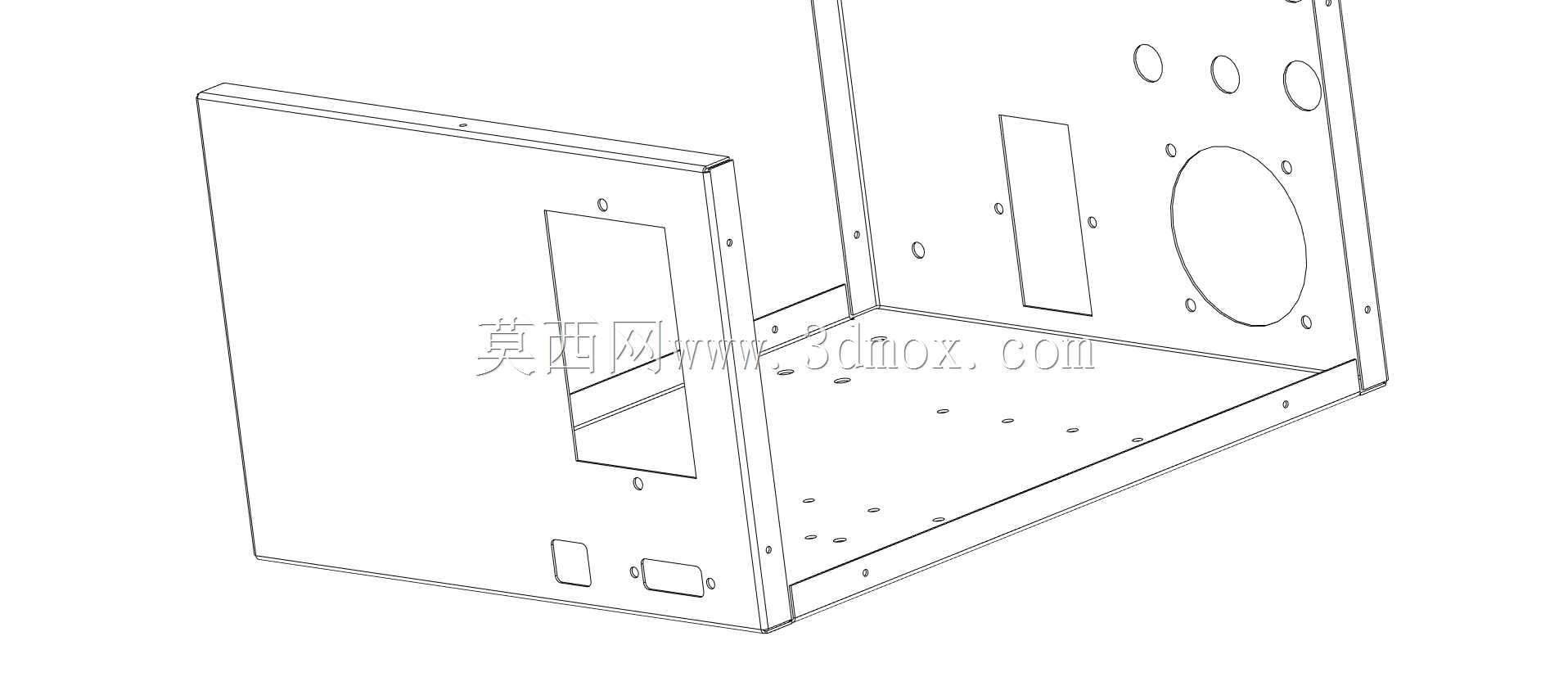

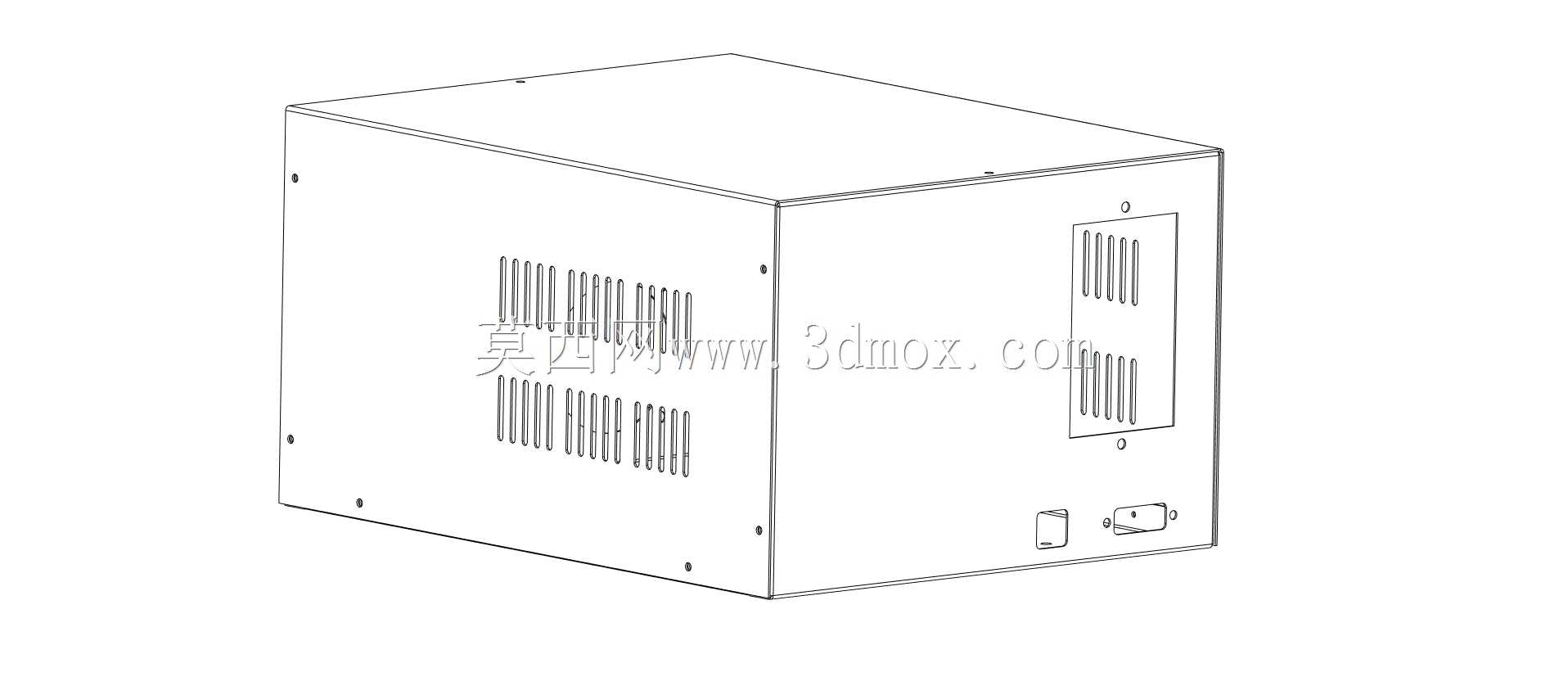

　　箱体侧面对应驱动模块安装位置开设了阵列式通风槽，避免长时间加工运行时内部积热导致驱动元件降频或损坏；箱体底部设置了凸起支撑脚，将箱体底面与安装台面留出间隙，既可以避免台面积液渗入箱体内部，也能辅助底部形成空气对流提升散热效率。外形尺寸适配桌面级设备的安装边界，整体采用方正钣金折弯结构，加工工艺简单，常规钣金厂即可完成折弯、冲孔、喷涂工序，无需开模，适合小批量定制生产；前面板操作区域做了局部内凹设计，避免日常操作时旋钮被意外磕碰移位，接口位置设置在箱体侧下方，接线后线缆可自然下垂沿台面走线，不会占用正面操作空间。箱体表面采用哑光黑色喷塑处理，减少车间环境下的反光干扰，前面板操作区域采用浅灰色金属面板，与黑色箱体形成视觉区分，

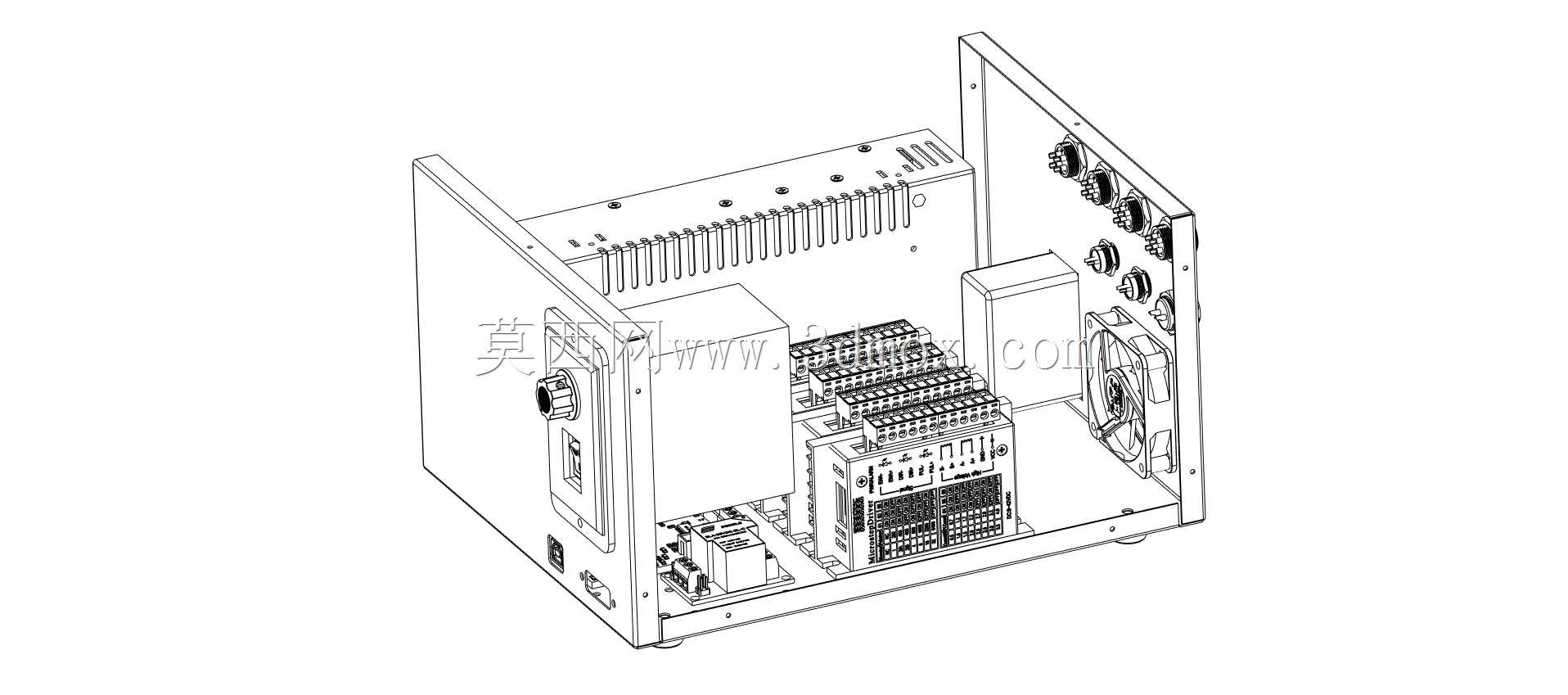

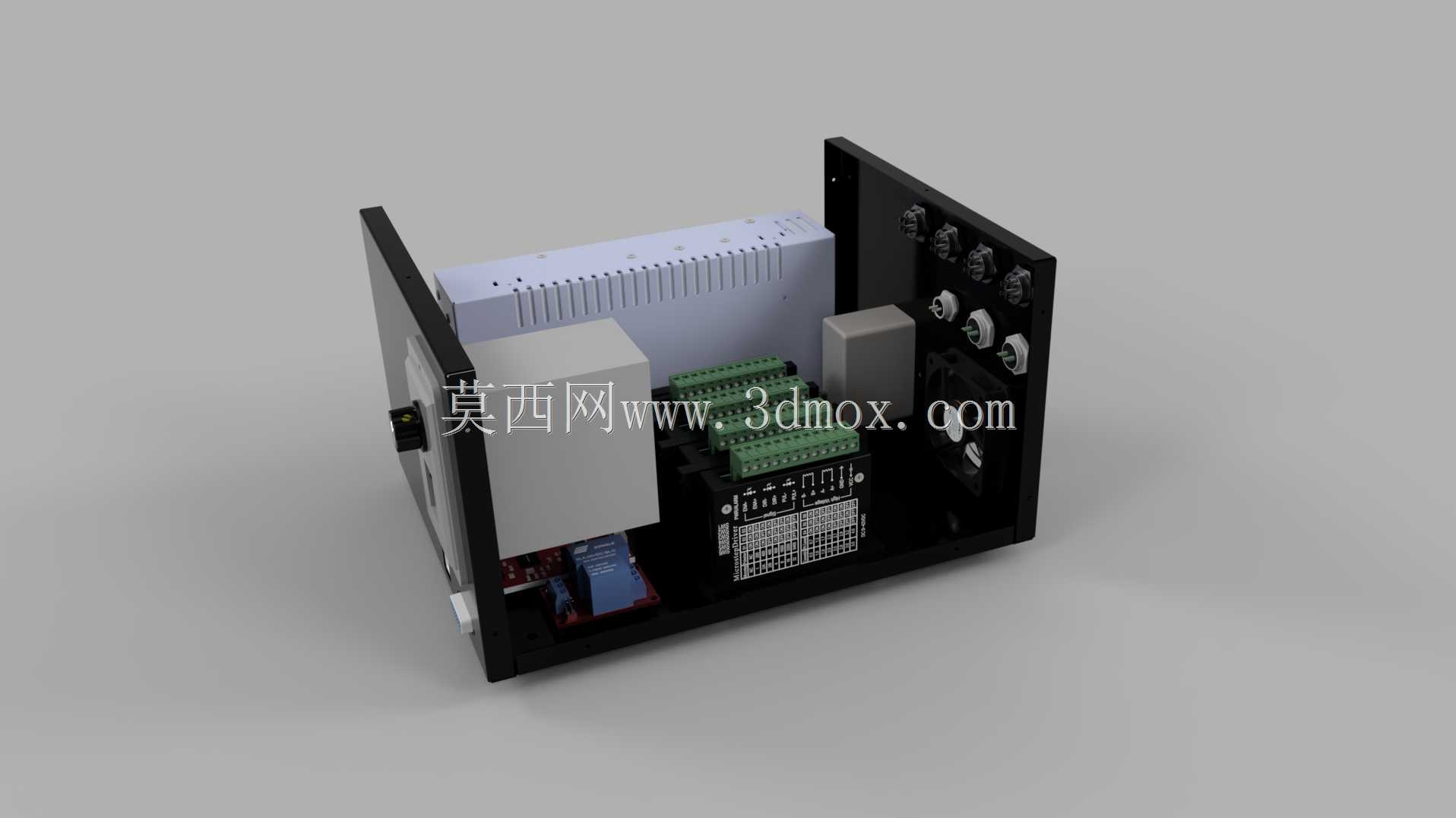

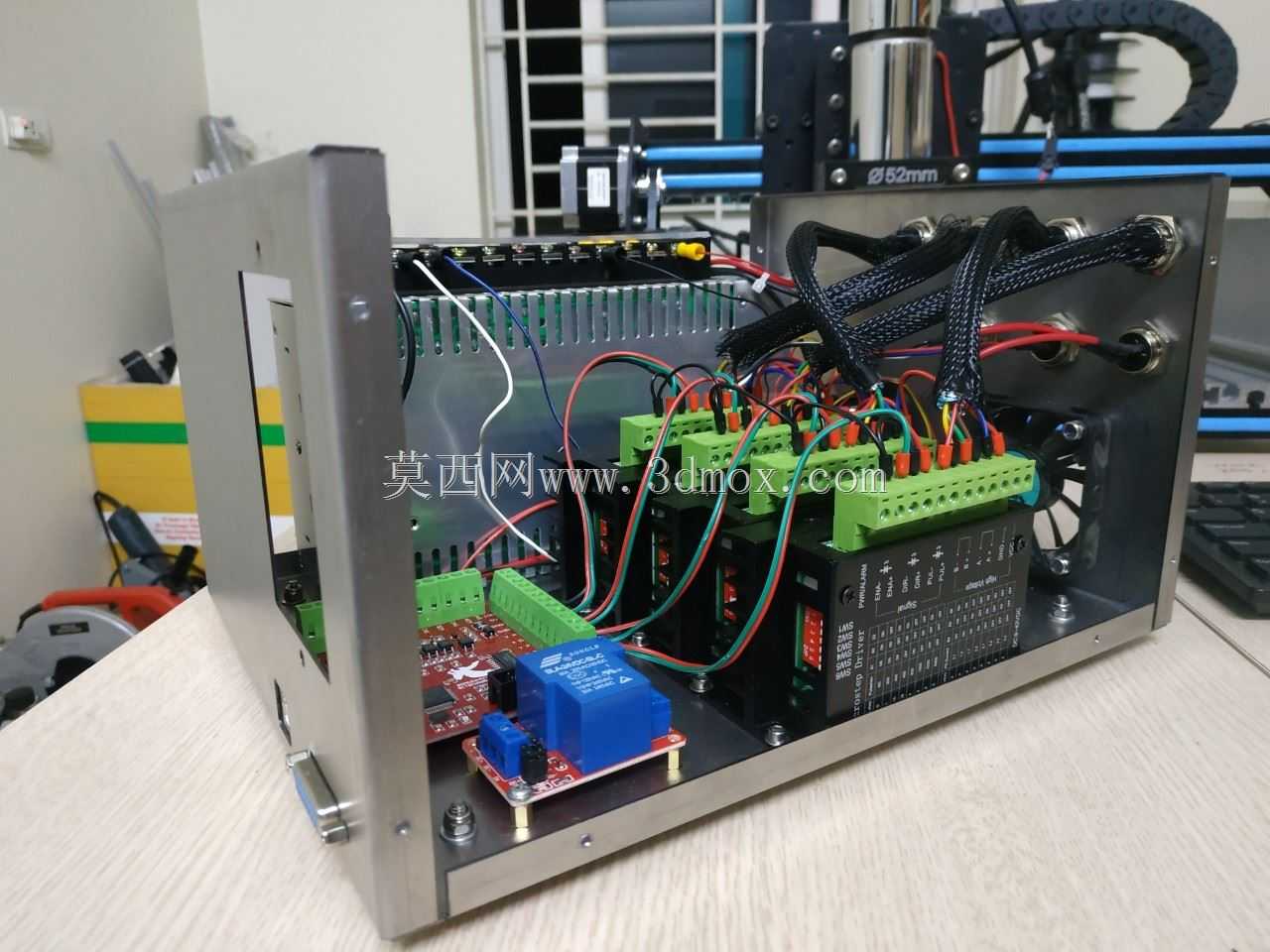

　　操作人员可快速定位操作元件位置；箱体所有拼接边均做了折边处理，避免钣金锐边划伤安装人员，安装孔位均做了沉头设计，螺丝安装后表面平整无凸起，不会积留加工产生的碎屑。内部安装板采用可拆卸设计，电气元件可先在安装板上完成接线调试后再整体装入箱体，降低后期装配维护的难度，箱体边角处预留了接地柱安装位，可直接连接保护地线，满足电气设备的安全防护要求。
