Reprap卡扣式全图形智能控制装置

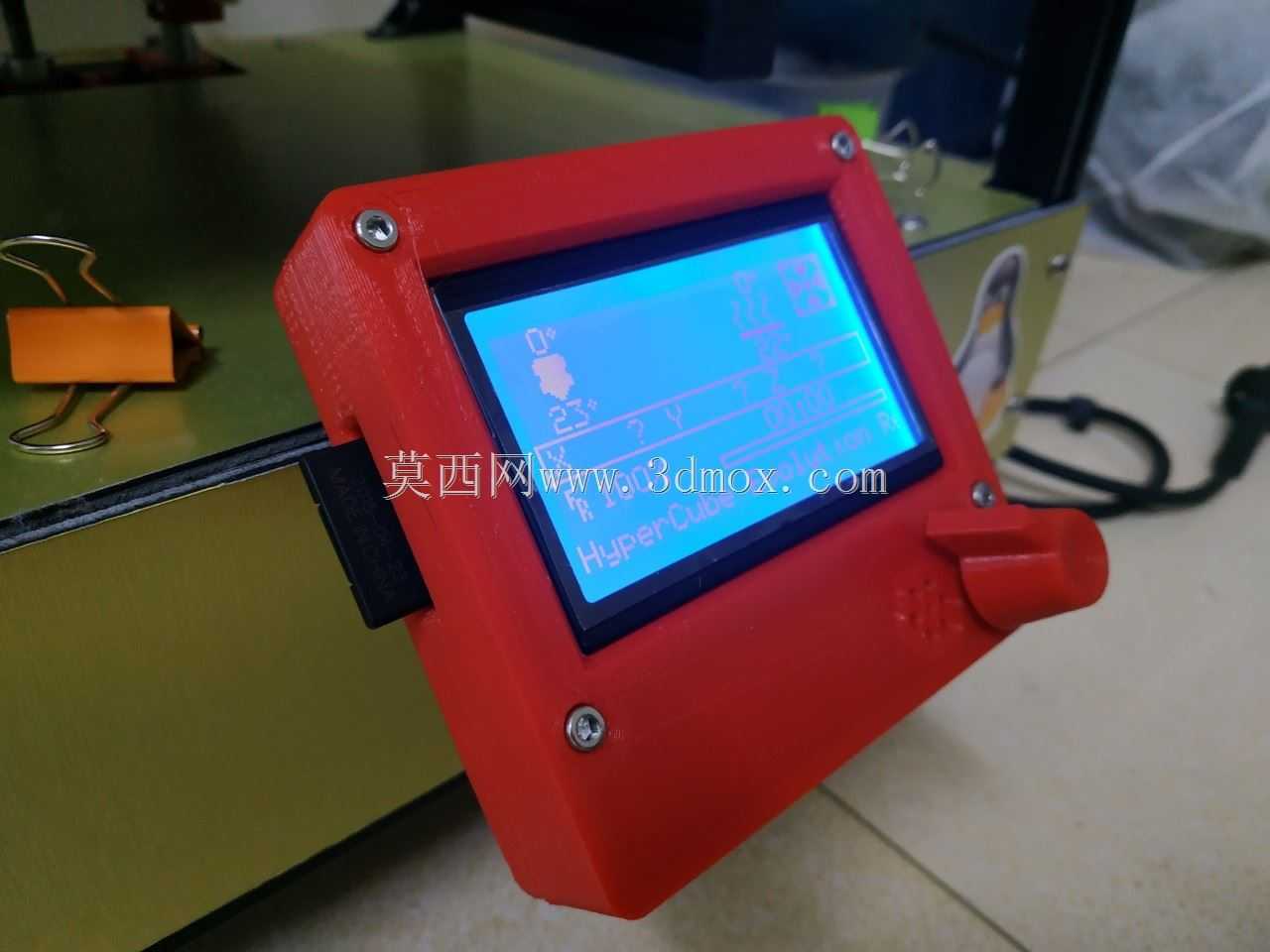

这款控制装置是面向Reprap架构桌面级熔融沉积成型设备开发的人机交互终端，日常使用中承担设备运行参数设置、打印进程可视化监控、手动操作指令下发的核心作用，操作人员可通过配套的柔性旋钮完成菜单切换、参数微调、指令确认等操作，搭配全图形液晶显示屏可直观读取喷头温度、热床温度、打印进度、运动轴坐标等实时运行数据，无需连接上位机即可完成脱机打印的全流程操作。

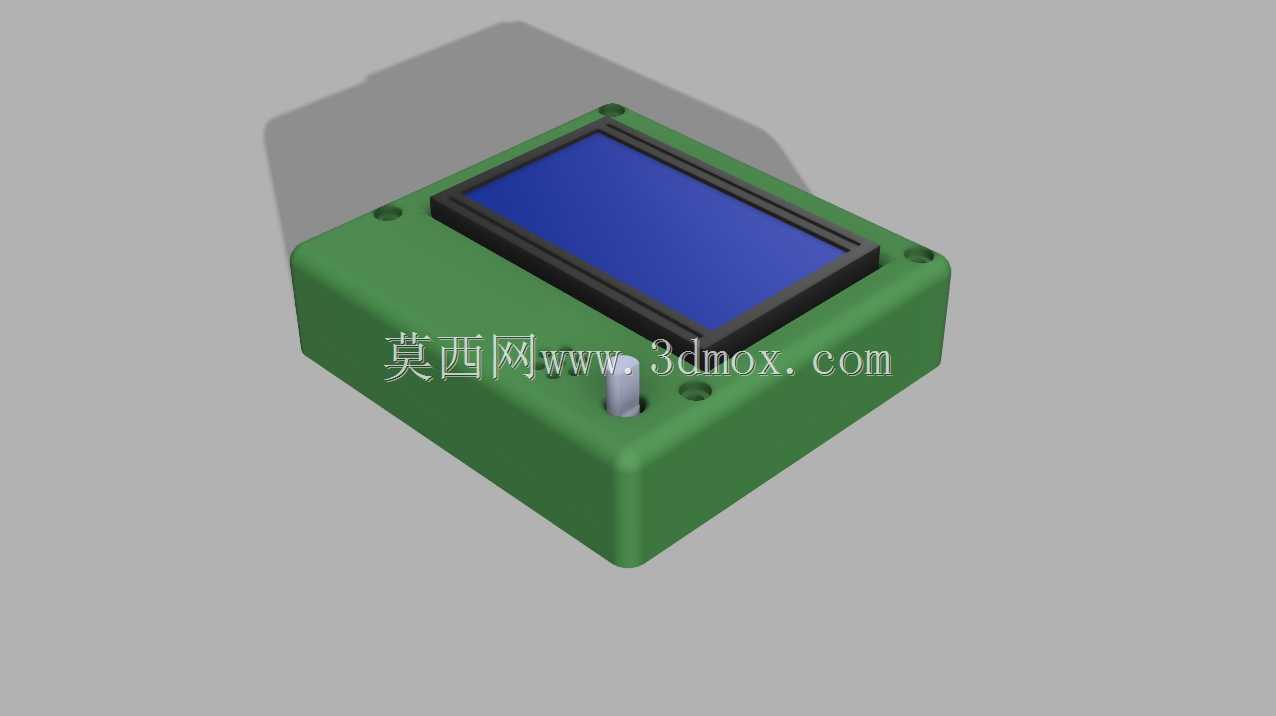

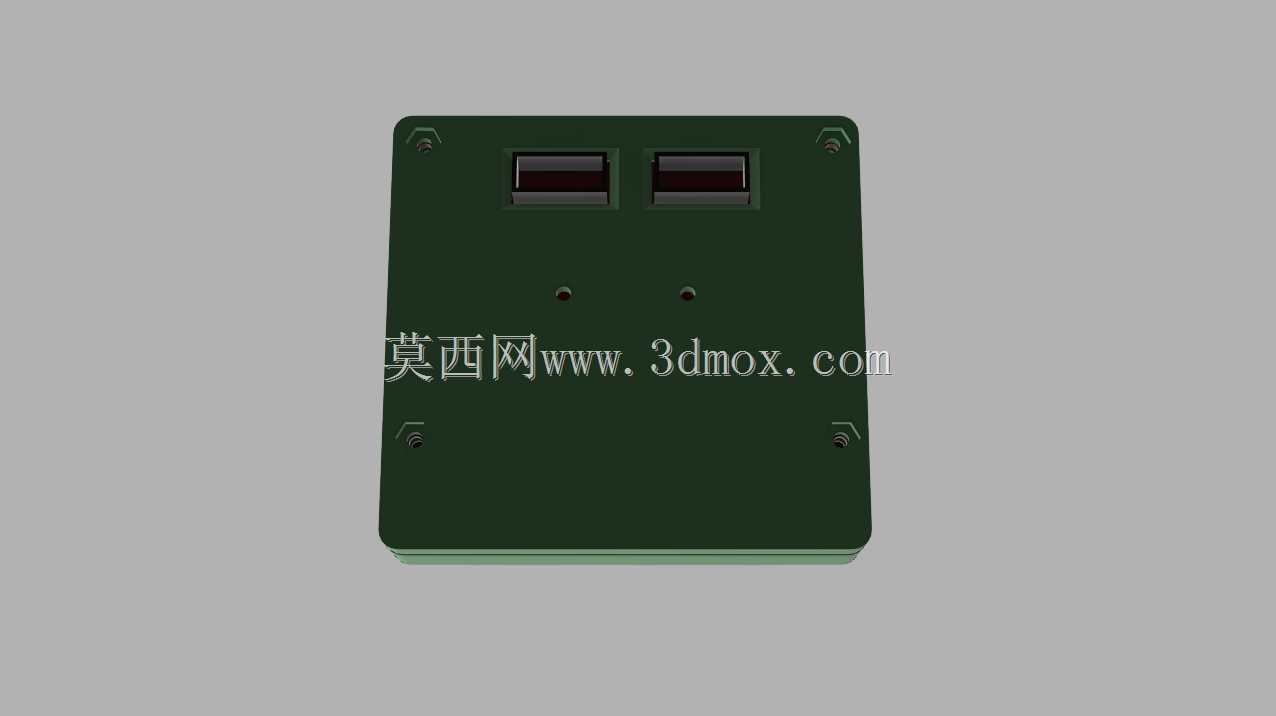

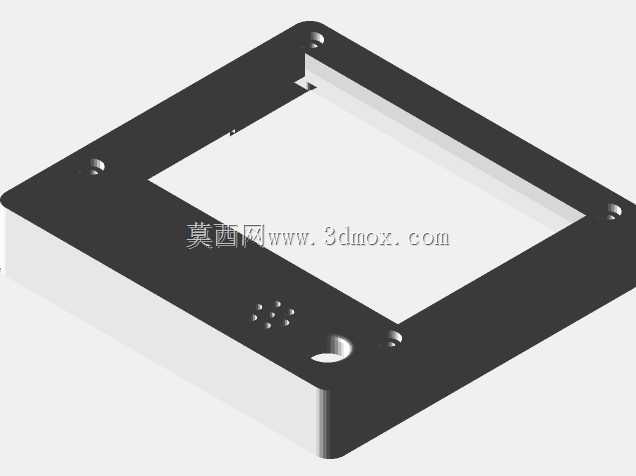

设计阶段优先考虑了DIY场景下的装配便捷性，整体采用卡扣式拼接结构，无需额外螺丝或粘接剂即可完成上下壳体的扣合固定，壳体边角做了圆弧过渡处理，既避免了3D打印过程中尖角位置易出现的翘曲变形问题，也能减少日常操作时的磕碰划伤风险。壳体上预留的液晶屏幕安装槽做了限位台阶设计，屏幕嵌入后可通过卡扣压紧固定，无需额外打胶固定，后期更换屏幕或检修内部电路时，只需撬开卡扣即可拆开壳体，维护效率远高于螺丝固定结构。

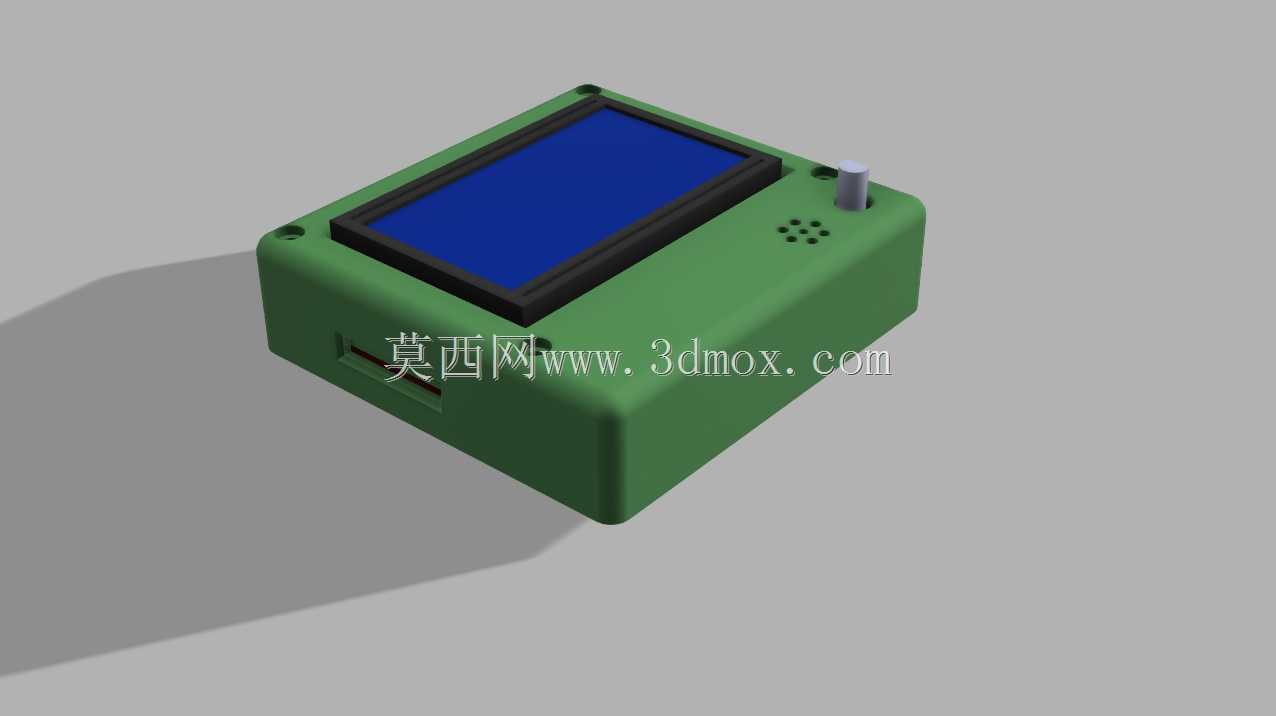

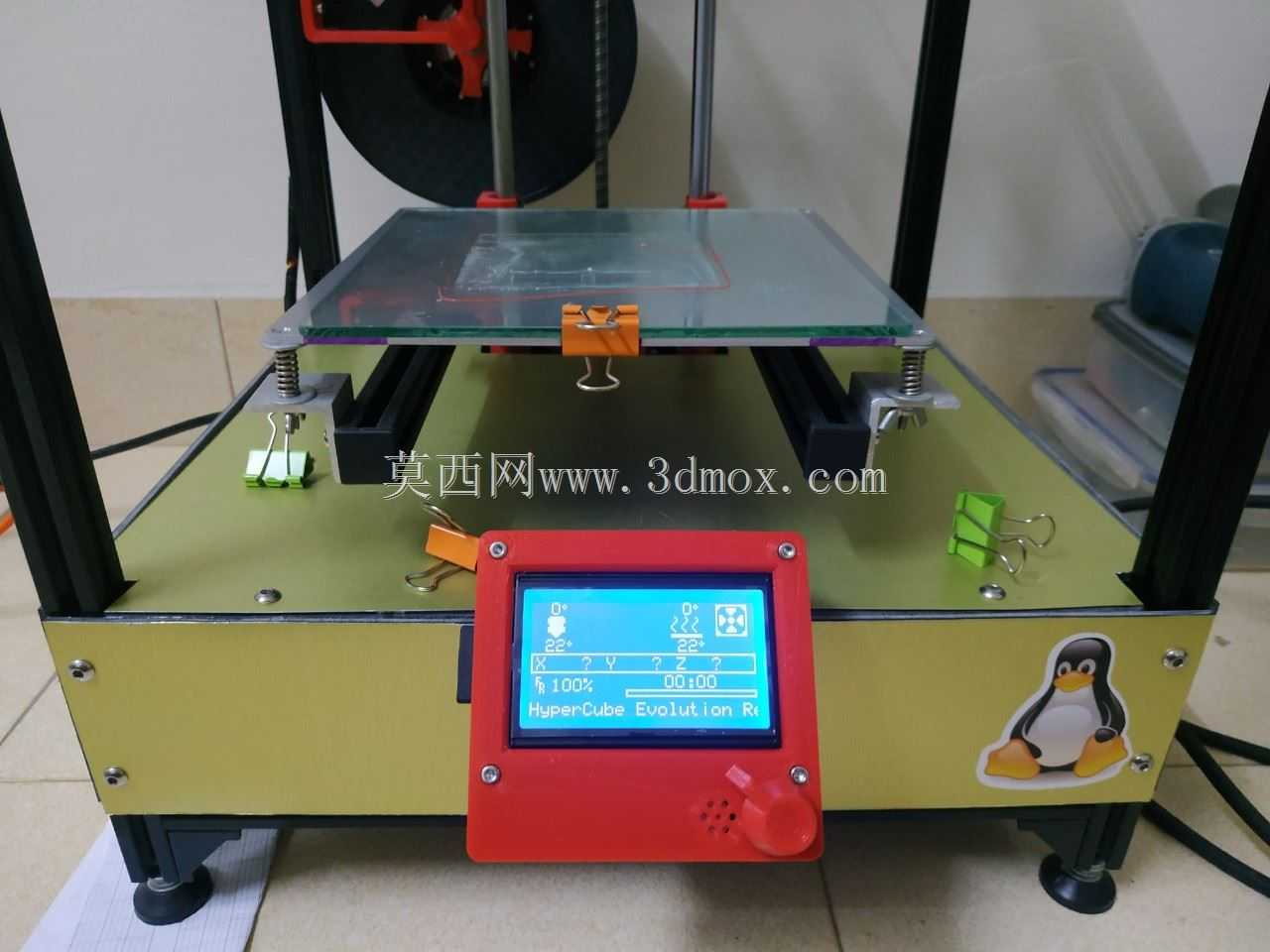

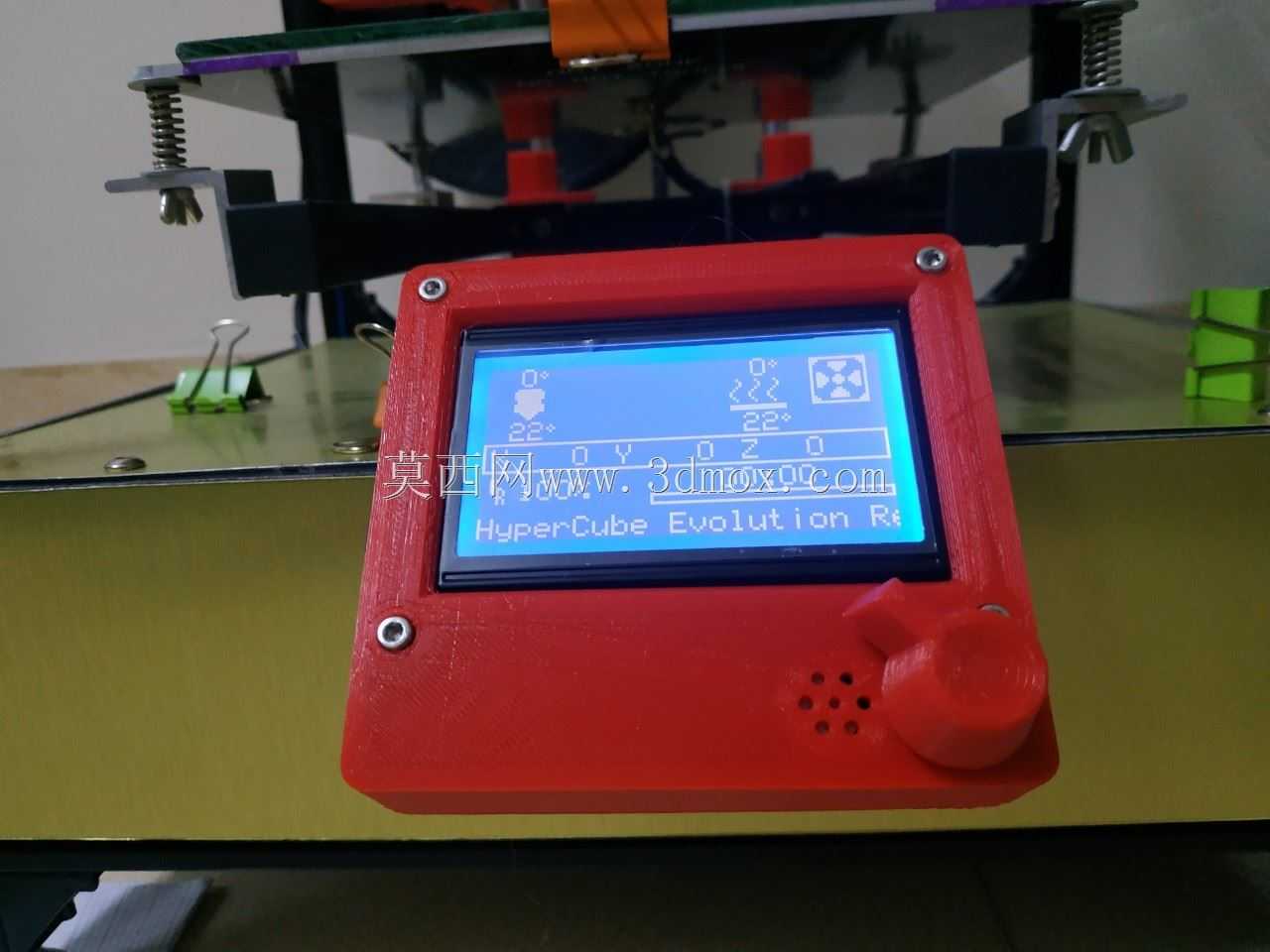

柔性旋钮的安装位置设置在壳体前侧靠近操作位的边角处，旋钮高度略高于壳体上表面，操作时手腕无需过度抬起即可完成旋转、按压动作，长时间操作也不易产生疲劳感。壳体四周预留的安装孔位可兼容标准2020铝型材的安装间距，既可以直接嵌入设备框架的预留槽位，也可通过配套支架安装在设备外侧任意便于操作的位置，安装边界可适配多数桌面级3D打印机的框架尺寸，不会与设备上的X轴运动组件、送丝机构、散热风扇等部件产生运动干涉。

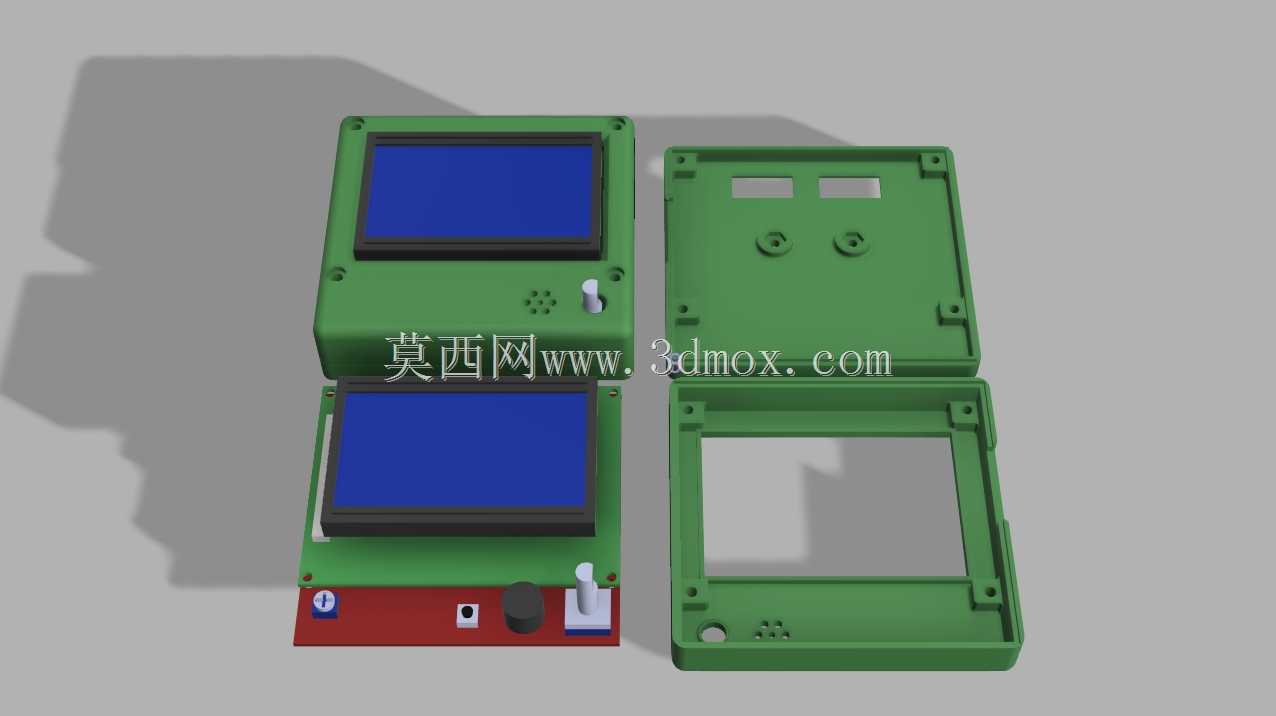

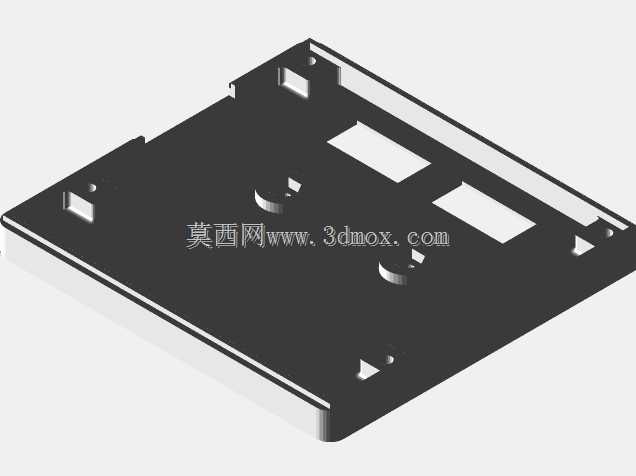

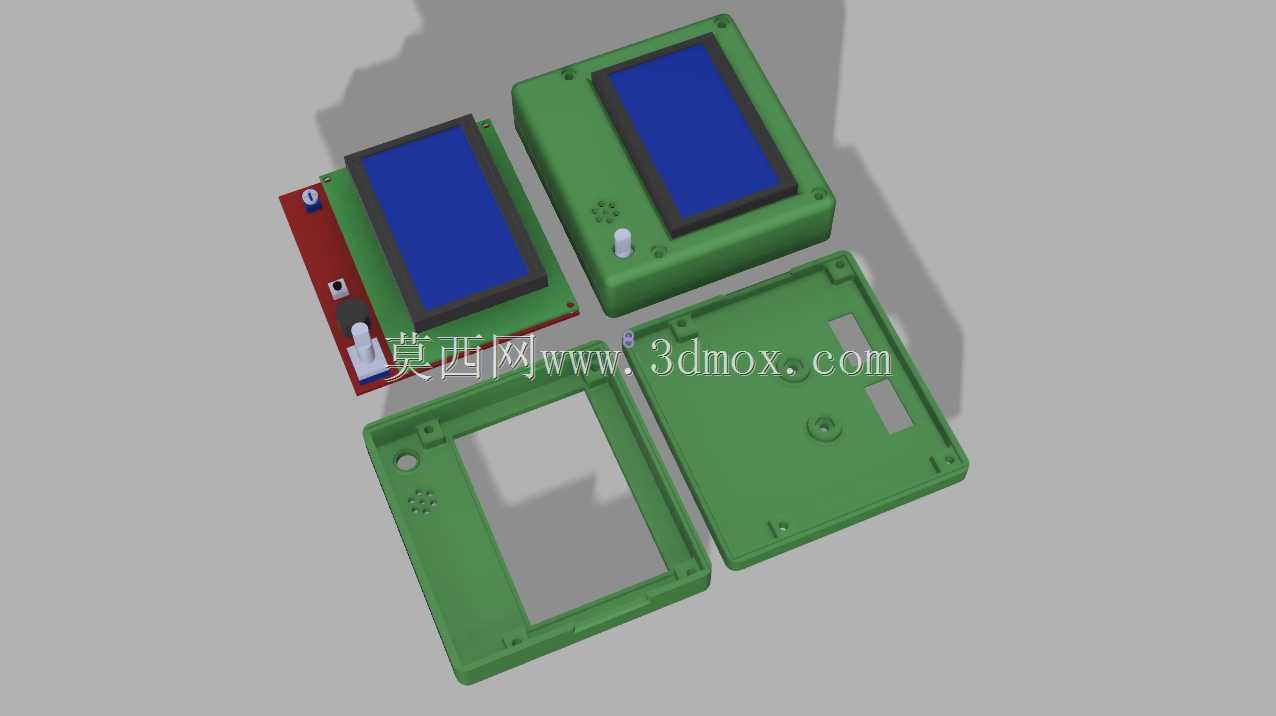

壳体内部预留了足够的走线空间，可容纳12864液晶屏幕的驱动电路板、旋钮编码器、连接排线等组件，内壁设置的多道加强筋既提升了壳体的整体结构强度，避免打印件壁厚过薄导致的受力变形问题，也能对内部电路板起到限位作用，防止设备移动或运行震动时电路板出现移位。屏幕安装槽的边缘做了遮光挡边设计，可减少环境光线对屏幕显示效果的干扰，即使在光线较强的车间环境下也能清晰看清屏幕显示内容。

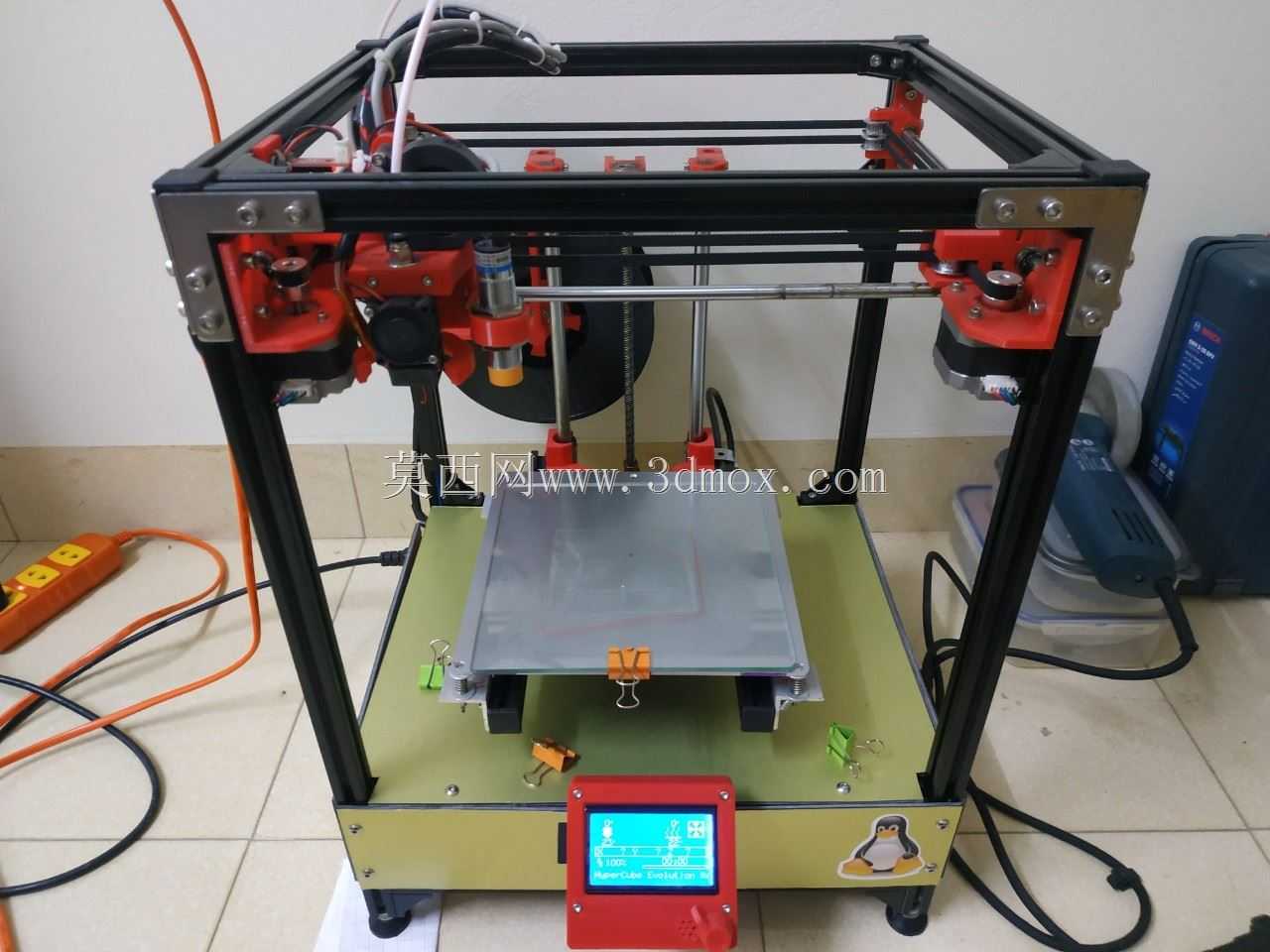

实际应用中，这款控制装置可直接替换Reprap系列设备原有需要螺丝固定的老式控制盒，卡扣结构大幅降低了装配难度，对于DIY爱好者而言，无需准备额外的紧固件即可完成组装，后期改装升级时也能快速拆解调整。壳体的壁厚设置兼顾了结构强度与打印耗材用量，采用常规PLA、ABS等耗材即可顺利打印成型，打印过程中无需添加支撑结构，成型后仅需简单去除毛边即可完成装配，有效降低了自制配件的打印难度与后期处理工作量。
