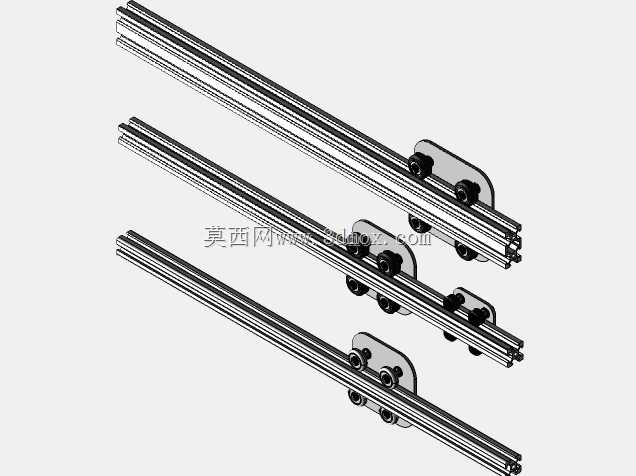

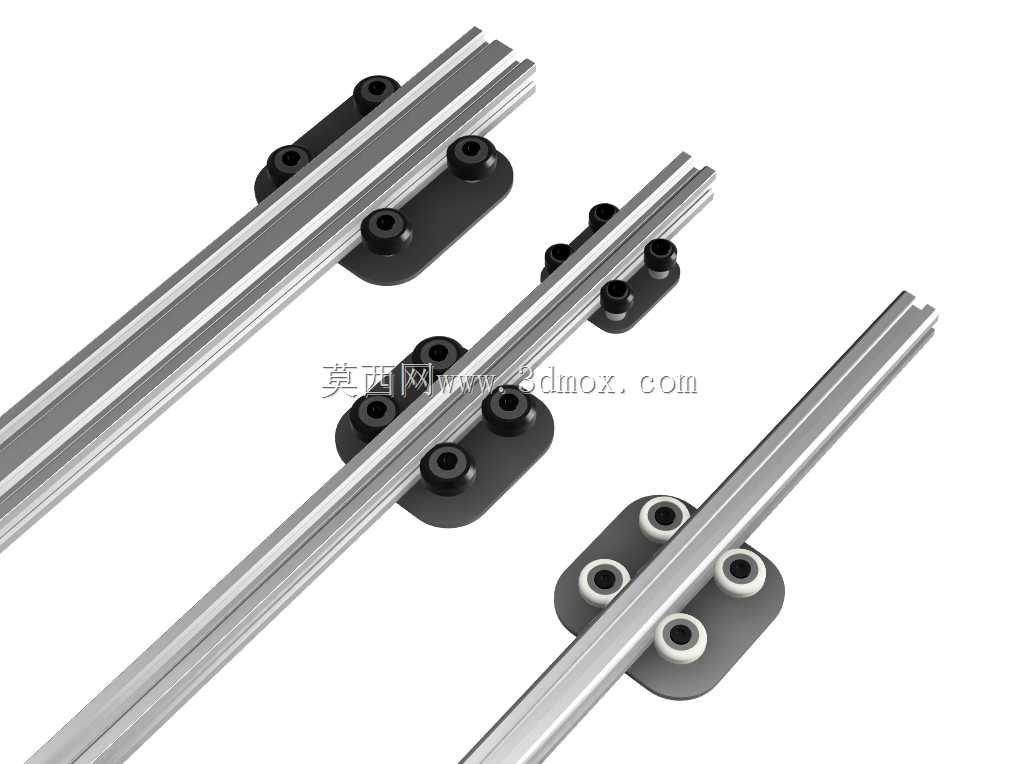

Vslot铝型材机架龙门滑动组件

铝型材机架装配现场最常碰到的问题，是滑动副卡滞、滚轮偏磨，很多人装完才发现滑块推起来发涩，拆下来调整又要松掉全部紧固件，反复折腾半天还找不准问题根源。这套龙门滑动组件在设计阶段就把装配公差的冗余量做进了每个安装孔位里，滚轮座的沉孔深度比常规设计深0.2mm，锁紧螺丝时不会因为型材表面的细微形变把滚轮座顶歪，从根源上避免了滚轮轴线和型材导轨面不平行的问题。滚轮采用尼龙pom材质，和阳极氧化后的铝型材表面接触时摩擦系数稳定，不会像金属滚轮那样在频繁往复滑动后刮花型材氧化层，也不会因为环境温湿度变化出现卡滞异响。每个滚轮座上的安装孔都做了微小的偏心余量，装配时不用额外做定位治具，只要把滚轮卡进V型槽后轻轻推到无间隙状态再锁紧螺丝，就能保证四个滚轮的接触压力均匀，不会出现某一侧滚轮受力过大提前磨损的情况。型材选用2020和2040两种规格搭配，纵向承载的梁用2040型材提升抗弯刚度，横向滑动的梁用2020型材降低运动惯量，两种型材的V型槽尺寸完全统一，滚轮可以通用互换，后期维护不用单独备不同规格的配件。滑动座的安装面做了平整化处理，不管是装工作台还是装执行机构，都不用额外再加工转接板，螺丝直接拧进预留的螺纹孔就能固定，省掉了二次加工的工序。实际装配测试时，整个滑动副在全程行程内的推力差不超过0.5N，空载滑动时没有任何异响，连续往复运行上千次后滚轮表面没有明显磨痕，型材槽内也没有掉落的磨屑。很多同类设计为了追求装配精度把孔位公差卡得太死，现场装配时只要型材有一点点弯曲就装不上，这套组件特意把孔位的位置公差放宽到±0.1mm，既能保证滑动精度，又能适配工业级铝型材的常规形变误差，不用在装配前特意挑选校直型材，大幅降低了现场装配的难度和物料损耗。
