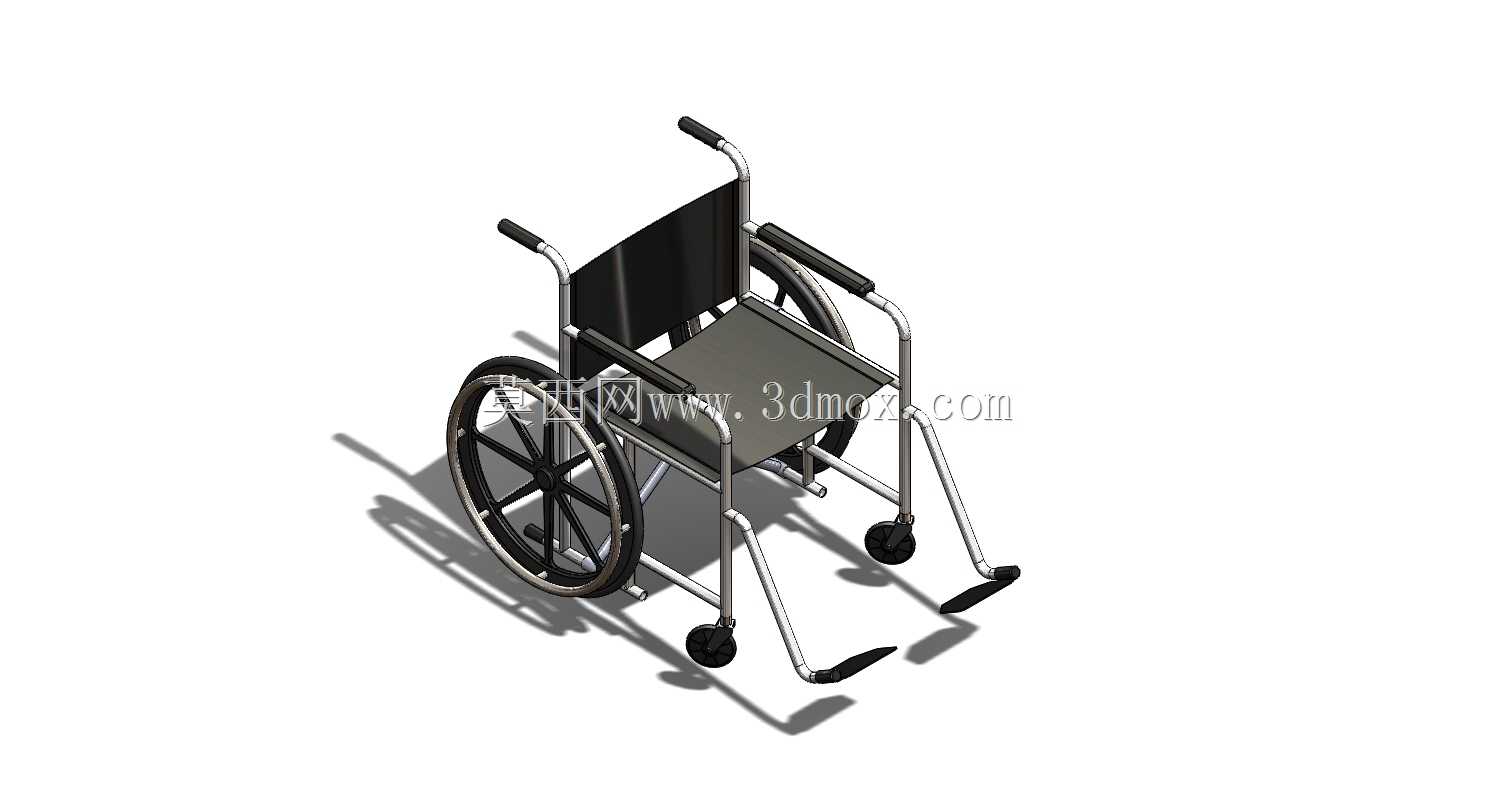

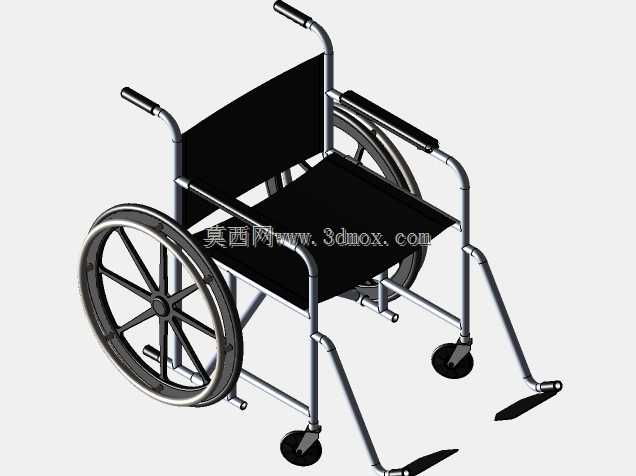

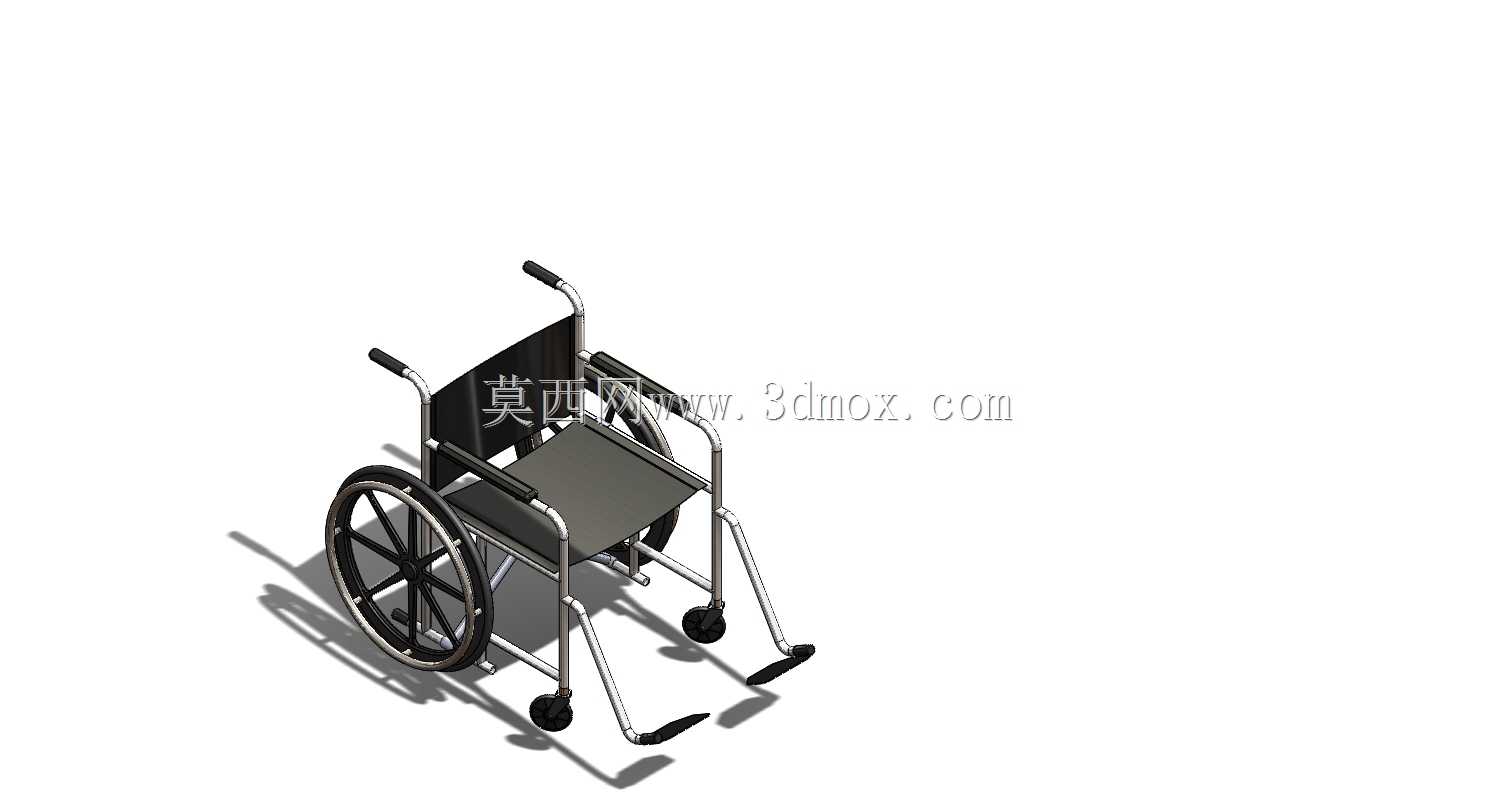

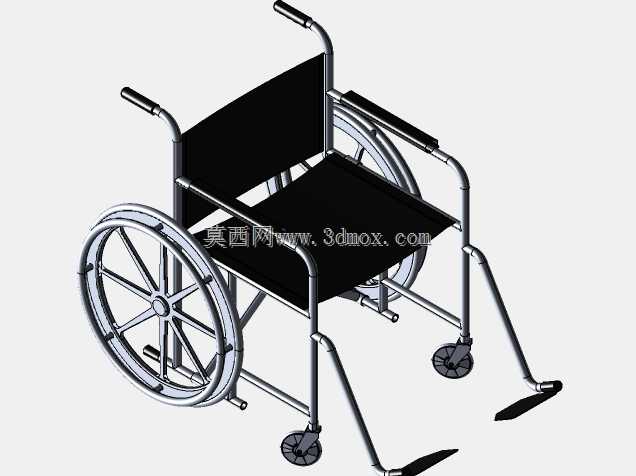

手动折叠式康复代步轮椅结构设计

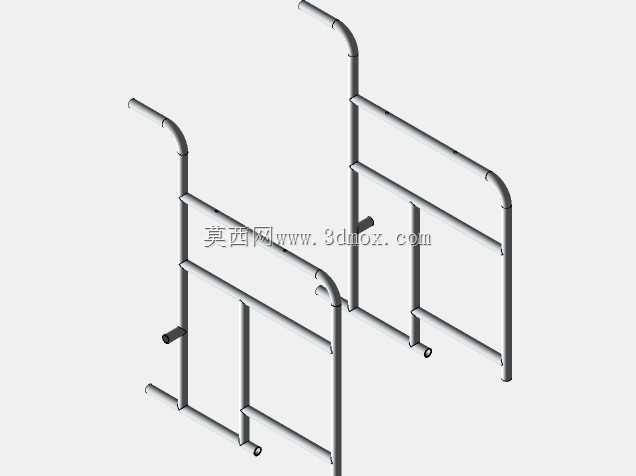

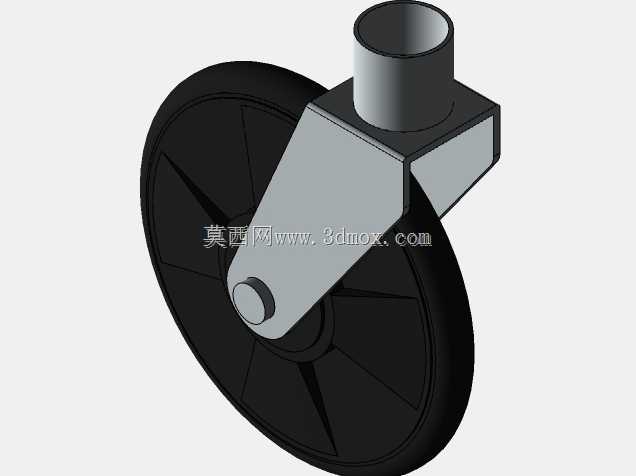

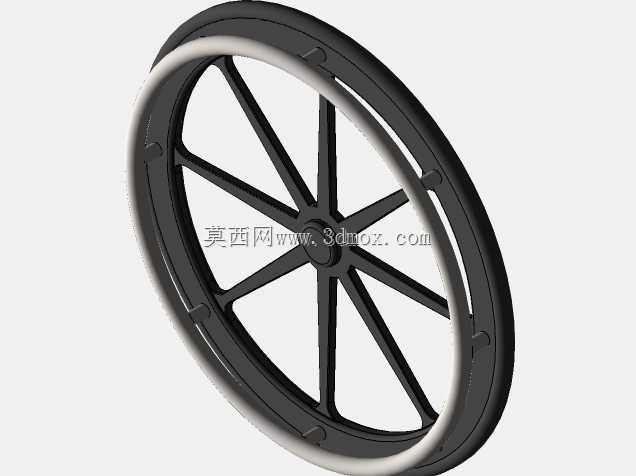

日常使用场景里手动轮椅最容易出现的问题，集中在推行时的轮组偏摆、折叠锁扣松脱、座面受力塌陷这几处，做结构设计时得把这些实际工况里的隐患提前消化。大轮的辐条张力要做对称校准，轮圈和手推圈的同轴度公差控制在0.2mm以内，避免推行时出现周期性晃动感，手推圈的边缘做圆弧倒钝处理，长时间推动也不会磨伤手掌。小万向轮的转向轴要加耐磨衬套，转向间隙预留0.1mm的旷量，既不会卡滞也不会在过坎时出现方向抖动。车架的管材选用薄壁铬钼钢，弯折处的圆角半径不能小于管径的1.5倍，避免弯折处出现应力集中导致长期使用后开裂，交叉折叠的铰接轴要做台阶式设计，轴肩和管套的端面贴合度控制在80%以上，折叠展开时不会出现左右框量。座面的帆布层要做双层缝线加固，和车架挂接的位置嵌入金属垫片，分散使用者落座时的集中拉力，靠背的倾斜角度锁定在105度，这个角度下腰部支撑受力最均匀，长时间乘坐也不会出现腰背酸痛。脚踏板的翻转转轴加阻尼垫片，翻起后不会自行下落磕碰地面，扶手的高度和座面保持220mm的落差，手臂自然放置时肘部刚好呈90度弯曲，扶握时不需要刻意抬肩或者沉臂。所有车架焊接位置都要做打磨抛光处理，焊道余高控制在0.5mm以内，不会出现凸起硌到衣物或者皮肤的情况，表面喷塑的厚度控制在60到80微米，兼顾耐磨度和外观质感。刹车手柄的安装位置距离手推圈30mm，手指不需要大幅移动就能捏到刹车，刹车块和轮圈的接触面积做满整个轮圈宽度，制动时不会出现局部磨损过快的问题。
