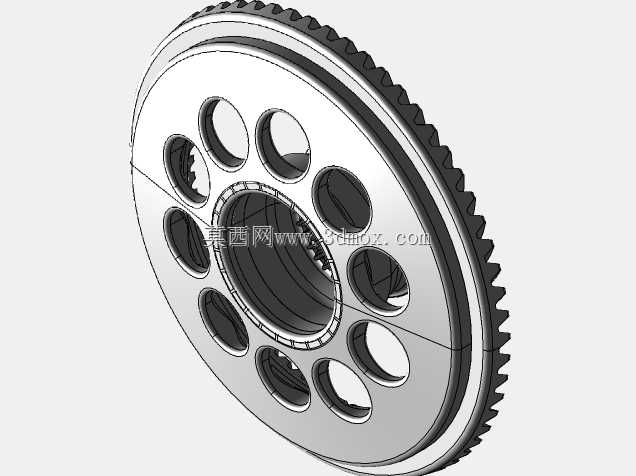

直升机主减用复合材料弧齿锥齿轮结构

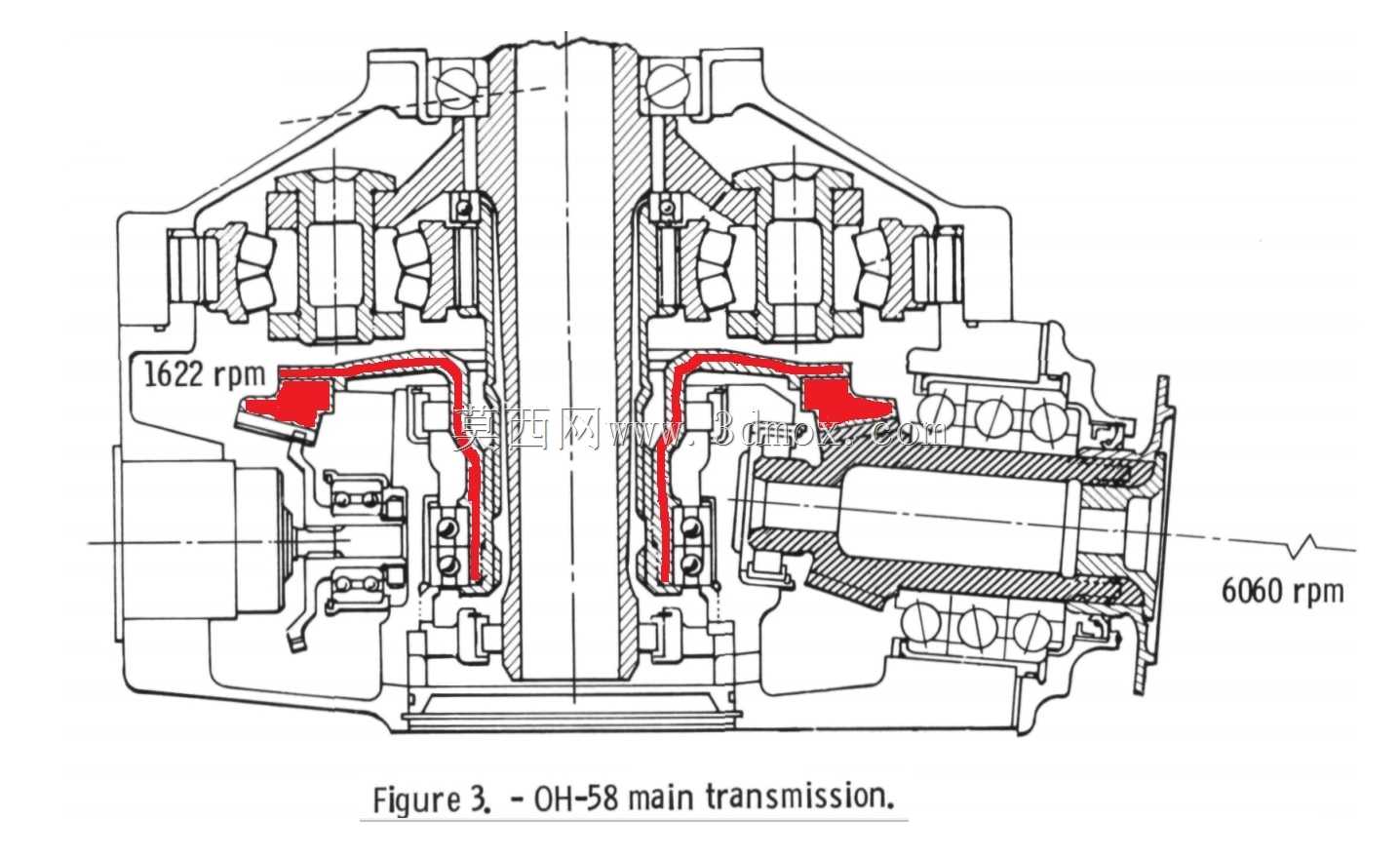

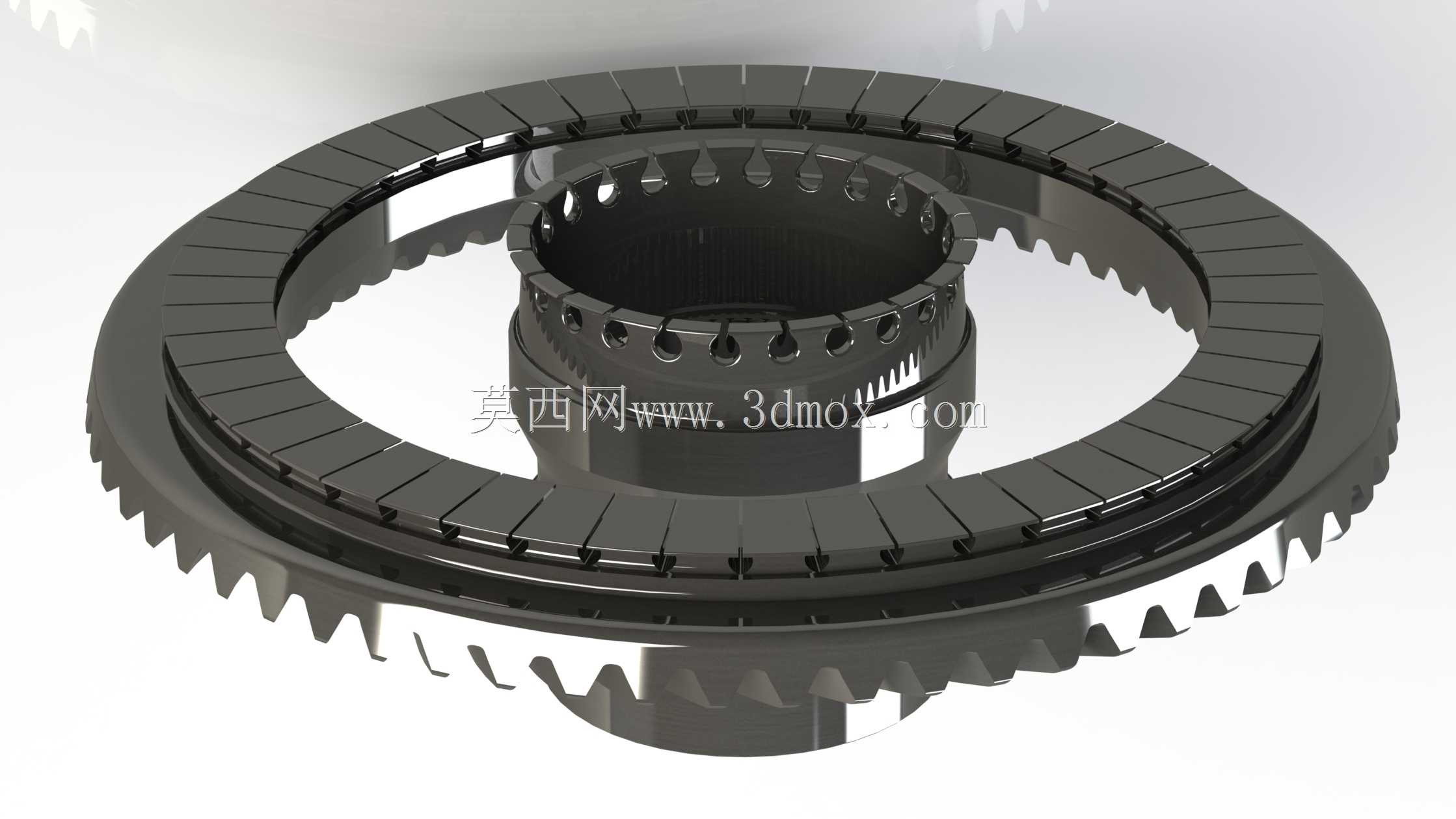

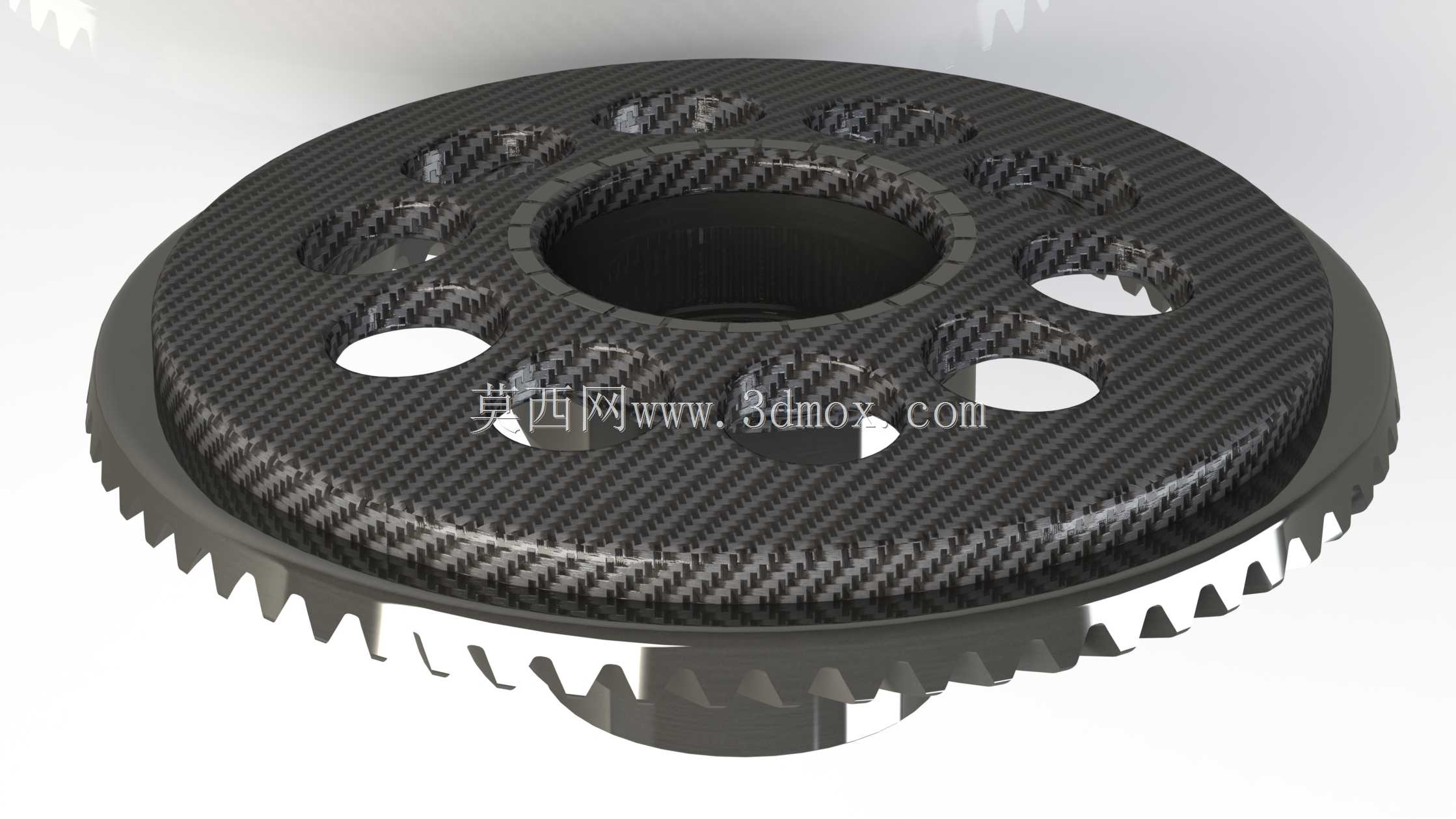

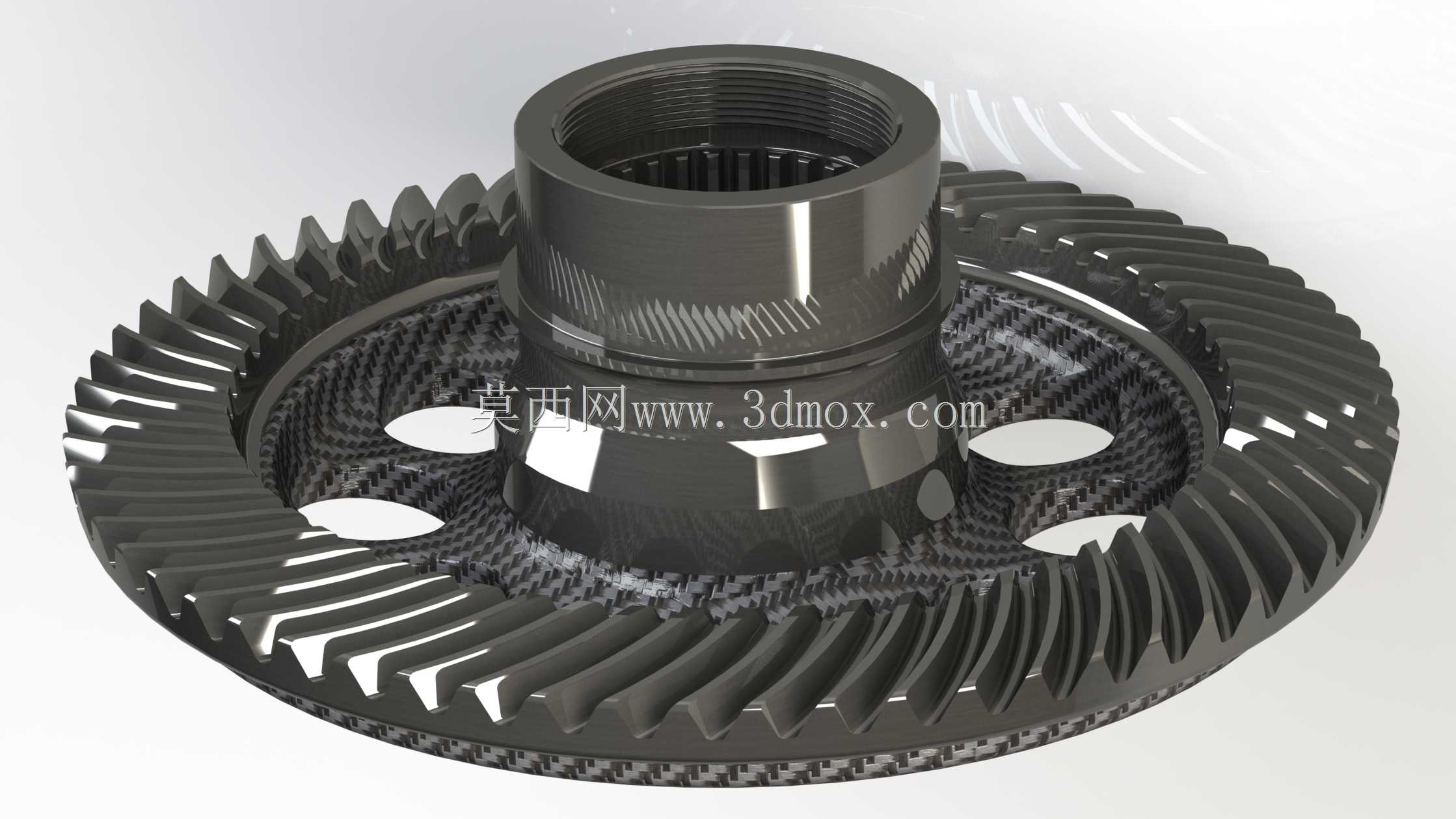

传统钢制弧齿锥齿轮在直升机主减速器工况下，长期面临高周疲劳载荷下的齿根开裂、大尺寸轮盘带来的转动惯量过高、轮毂与齿圈装配同轴度偏差引发的啮合冲击等问题，这款复材齿轮的结构设计完全围绕这些工程痛点展开。轮盘主体采用碳纤维铺层结构，并非仅做外观装饰，纤维缠绕方向完全匹配轮齿啮合时的径向力与轴向力传递路径，轮辐处的镂空孔位经过拓扑优化，在保证轮盘刚度满足1.2倍过载工况要求的前提下，相比同尺寸钢制齿轮减重超过40%，直接降低主减速器的整体重量与旋翼传动链的转动惯量，提升直升机的机动响应速度。齿圈部分与轮毂的连接没有采用传统的过盈压装方案，而是通过齿圈内侧的渐开线花键与复材轮盘的金属嵌件啮合，避免复材材质直接承受压装应力导致的铺层分层，金属嵌件与碳纤维铺层之间采用共固化工艺成型，界面处的剪切强度经过台架试验验证，可承受2000小时额定工况下的交变载荷不出现脱粘。格里森齿形的修形量完全匹配复材轮盘的刚度特性，不同于钢制齿轮的等距修形，这款齿轮的齿向修形量从齿端到齿中呈非线性变化，抵消复材轮盘在啮合载荷下的微变形，保证齿面接触斑点始终落在齿面中部，避免偏载引发的局部磨损。轮毂内的内花键采用大径定心设计，花键齿侧的间隙控制在0.02mm到0.04mm之间，既保证与输入轴的装配顺畅，又避免间隙过大引发的传动冲击，花键表面做了磷化处理，降低微动磨损带来的疲劳损伤。轮盘背面的纤维铺层做了局部加厚处理，对应齿根位置的应力集中区域，加厚区域的纤维走向沿齿根的切线方向排布，最大化提升齿根的弯曲疲劳强度，不需要额外增加轮齿厚度就可以满足载荷要求，进一步控制齿轮整体重量。
