改良铝型材框架桌面级FDM3D打印机

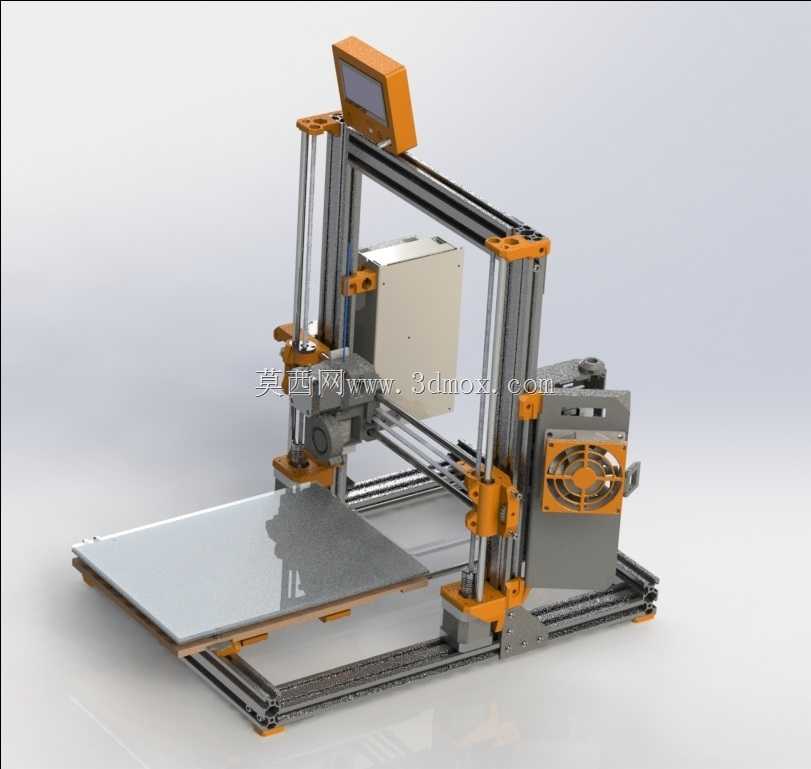

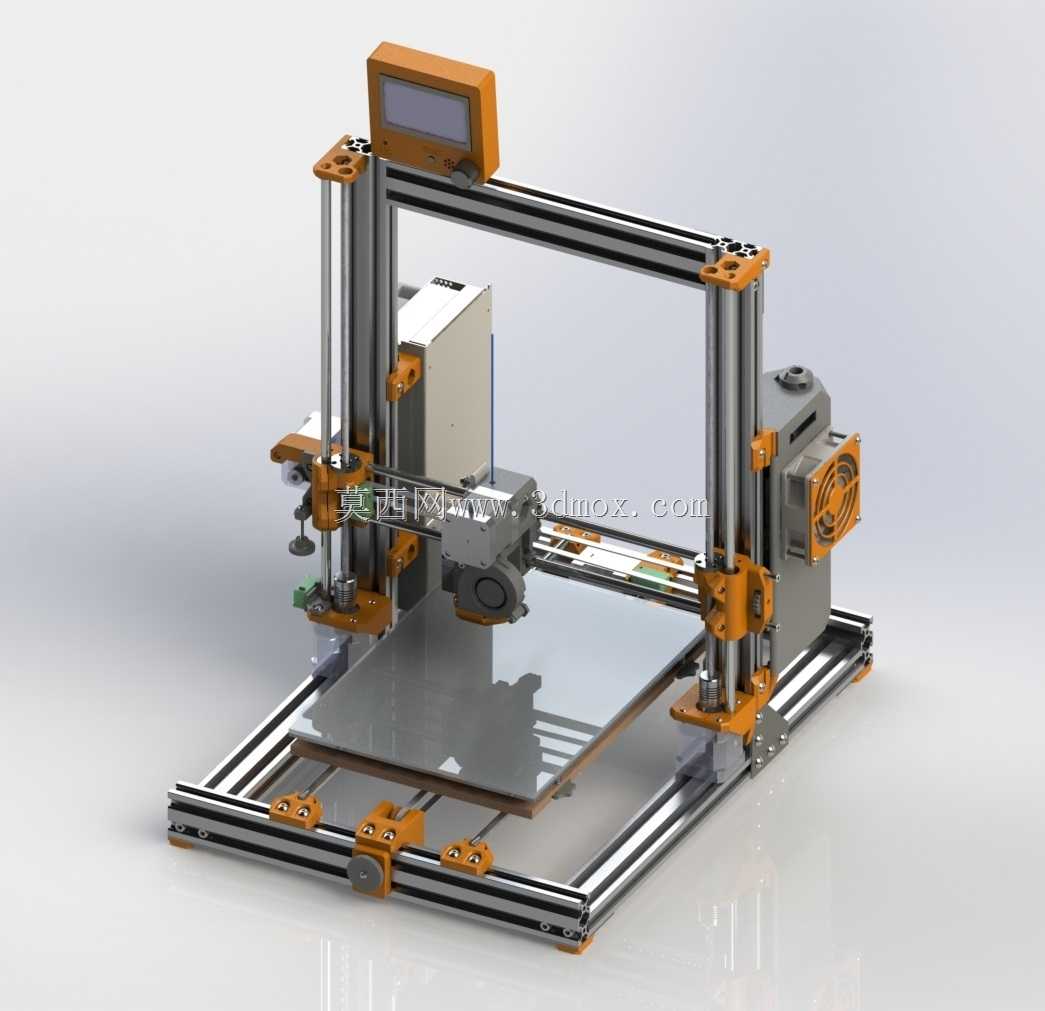

桌面级FDM设备长期受限于原厂MDF板材机架的形位公差问题，温湿度变化带来的板材形变会直接传导到运动轴系，打印首层附着力差、层高错位的故障占比超过六成。这套重构的设备直接替换为欧标铝型材拼接框架，型材槽口内置的滑块螺母不用在型材端面做额外攻丝，所有连接点位都能在装配阶段反复微调，哪怕后期需要拓展双挤出头、自动调平模块，也不用重新打孔破坏机架结构。

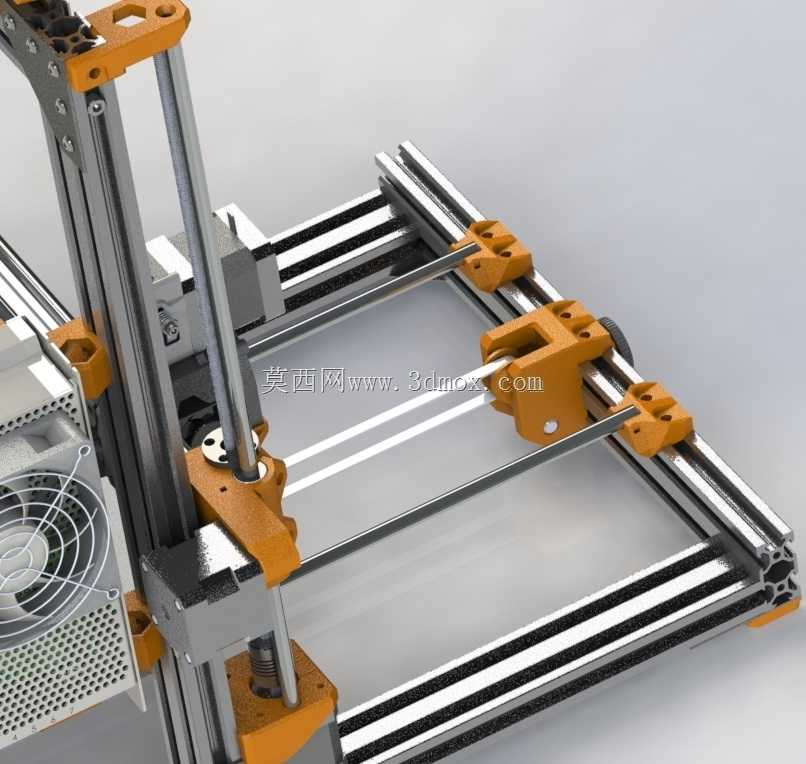

热床平台直接采用浮装式固定结构，没有沿用原厂锁死在机架上的方案，平台底部的调平螺母预留了0.8mm的浮动间隙，打印过程中铝型材受热产生的微形变会被浮动间隙抵消，不会拉扯玻璃平台导致平面度超差。X轴的传动带张紧结构做了内嵌式设计，张紧轮藏在型材槽内，没有突出的调节旋钮，避免日常操作剐蹭导致张紧力偏移，传动带的平行度可以通过滑块上的顶丝直接校准，不用拆解整个轴系就能完成维护。

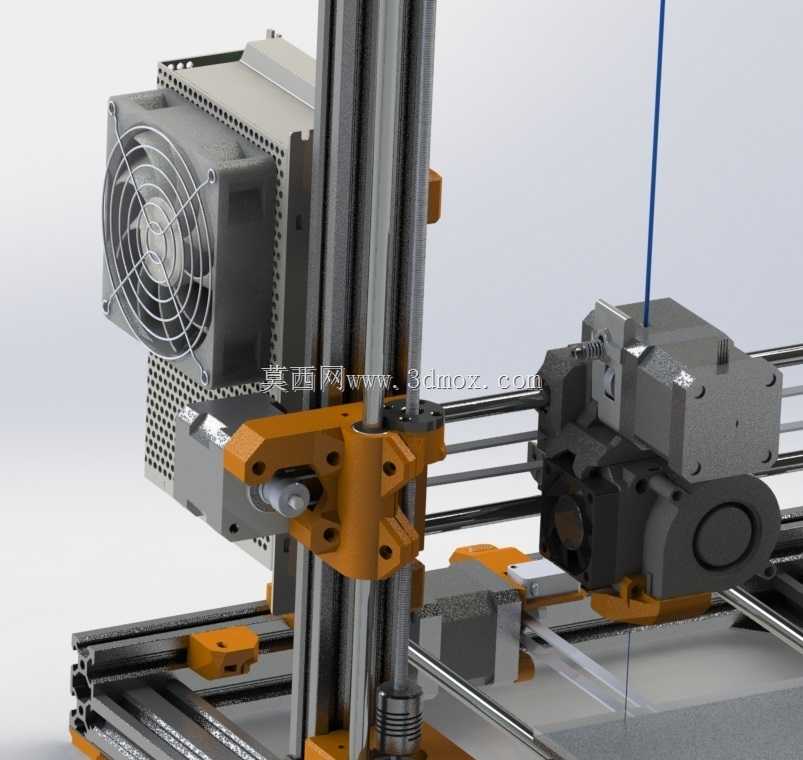

挤出端的散热风道完全适配国产E3D规格散热器，风道出口距离散热鳍片的间隙控制在2mm，没有多余的扰流结构，风机吹出的气流全部覆盖鳍片表面，不会出现热风倒灌堵塞进料喉管的问题。料管的固定座做了快拆式卡扣设计，更换不同材质的进料管时不用拧动螺丝，直接按压卡扣就能完成拆装，日常维护的时间能缩短七成。

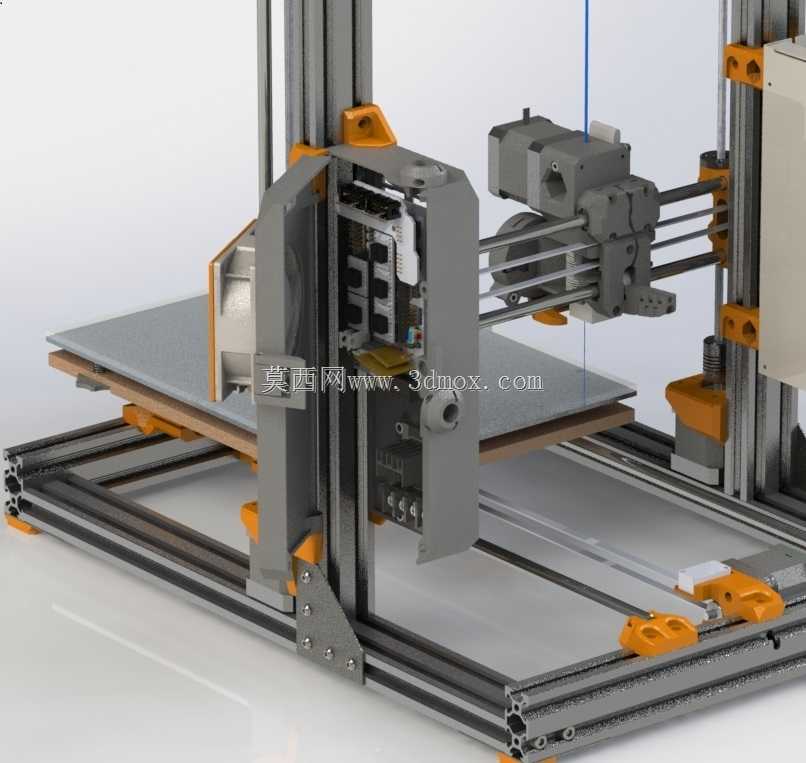

电控箱直接挂装在Y轴后侧的型材立柱上，没有占用底部的打印空间，箱体表面开的格栅散热孔正对驱动板的散热片，设备长时间连续运行时驱动板的温度能稳定在四十摄氏度以内，不会出现过热丢步的问题。操作屏采用仰角可调的支架固定在Z轴顶部，操作人员站着或者坐着操作都能看清屏幕参数，不用刻意调整姿势凑近设备。所有走线都沿着型材槽口布置，用专用的线卡固定，没有外露的杂乱线束，既避免运动过程中线束被剐蹭拉扯，也能让整个设备的外观更整洁。

Z轴的双导柱采用同轴度预校准设计，导柱两端的固定座在装配时就用百分表打表校准了平行度，Z轴上下运行的全程偏差控制在0.02mm以内，打印高层模型时不会出现层纹偏移的问题。底部的脚垫采用防滑橡胶材质，设备高速打印时的震动会被脚垫吸收，不会出现机架移位的情况，放在普通木质桌面上也能稳定运行。
