霍尔式水流量传感器结构设计

　　这款水流检测元件常被集成在净水设备、智能热水器、工业循环冷却管路、小型灌溉控制系统中，核心作用是实时采集管路内的液体瞬时流量与累计流量数据，为系统的流量调节、断流保护、用量统计提供可靠的信号输入。从结构设计来看，主体采用耐腐工程塑料注塑成型，两端为标准外螺纹接口，可直接与同规格的塑料或金属管路对接，安装时无需额外定制转接件，接口处预留的密封面可搭配常规O型圈实现静密封，避免管路承压时出现渗漏问题。

　　产品上部引出的三根引线分别对应电源正、信号输出与电源接地，输出的脉冲信号频率与管路内水流转速呈线性对应关系，后端控制电路可直接通过脉冲计数换算得到实时流量值，无需额外搭建复杂的信号调理电路。内部核心的叶轮组件采用低阻尼转轴设计，当水流从进水端冲入腔体时，会推动叶轮匀速旋转，叶轮上嵌装的磁环随转动同步切割霍尔元件的磁力线，进而产生连续的脉冲信号，这种非接触式的信号采集方式避免了传感元件与流体的直接接触，大幅提升了元件在带杂质水体中的长期运行稳定性。

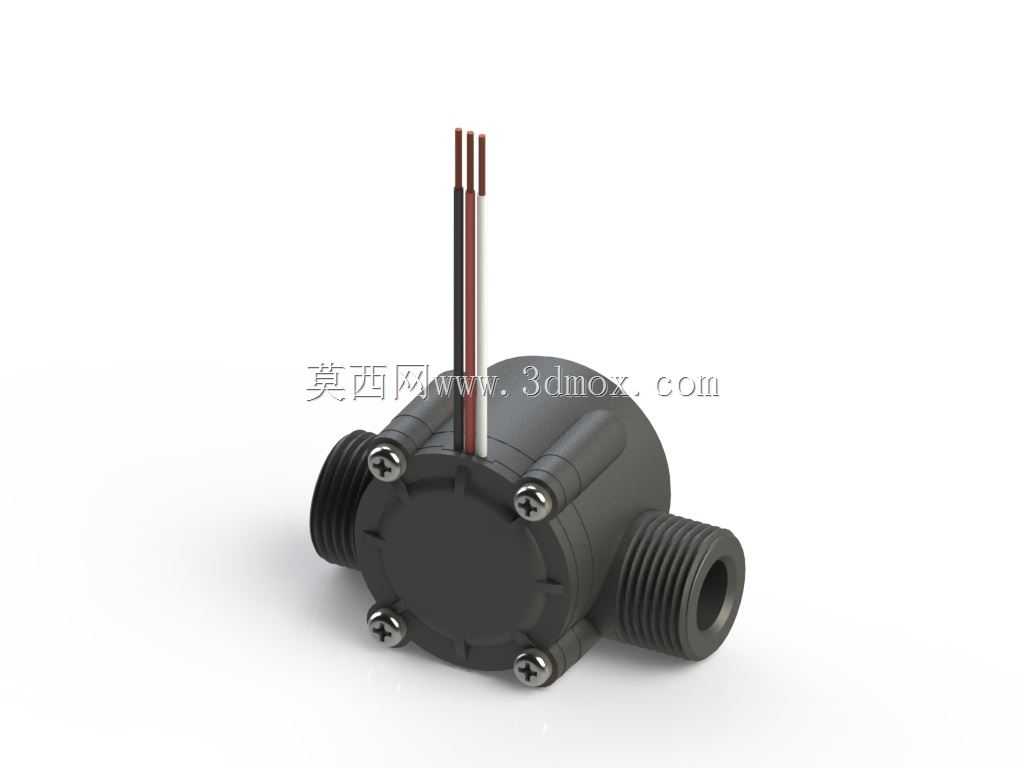

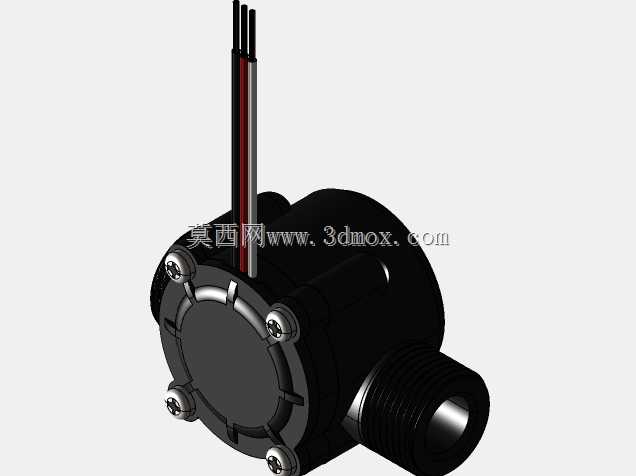

　　从安装边界来看，整体外形为近似圆柱结构，主体最大外径适配常规4分水管路的安装空间，安装时需保证进水端前保留至少5倍管径的直管段，出水端保留至少3倍管径的直管段，避免管路弯头、变径带来的紊流影响叶轮转动稳定性，进而导致流量检测误差。产品顶部的出线端做了防水灌封处理，可在潮湿的管路安装环境下长期使用，外壳上的四颗十字紧固螺钉将上盖与阀体主体锁紧，拆解维护时只需拧下螺钉即可清理腔体内积存的杂质，日常维护门槛较低。

　　在建模过程中，需要重点关注叶轮腔的流道弧度设计，流道内壁需做顺滑过渡处理，避免出现直角台阶造成流阻增大，同时要保证磁环与霍尔元件的安装间距控制在有效感应范围内，间距过大会导致信号丢失，间距过小则会增加叶轮转动的磁阻，影响小流量工况下的检测灵敏度。两端螺纹的尺寸公差需严格匹配通用管路螺纹标准，避免安装时出现滑牙或密封不严的问题，螺钉安装柱的深度需做统一控制，保证上盖锁紧后各位置的压缩量一致，避免出现局部密封失效。
