Beaglebone电容触摸黑色扩展板结构设计

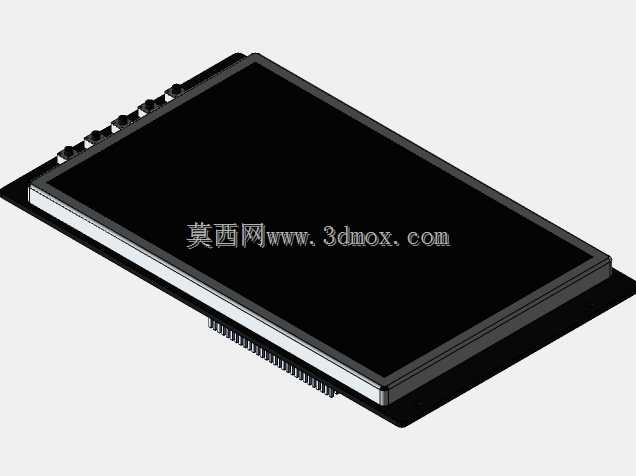

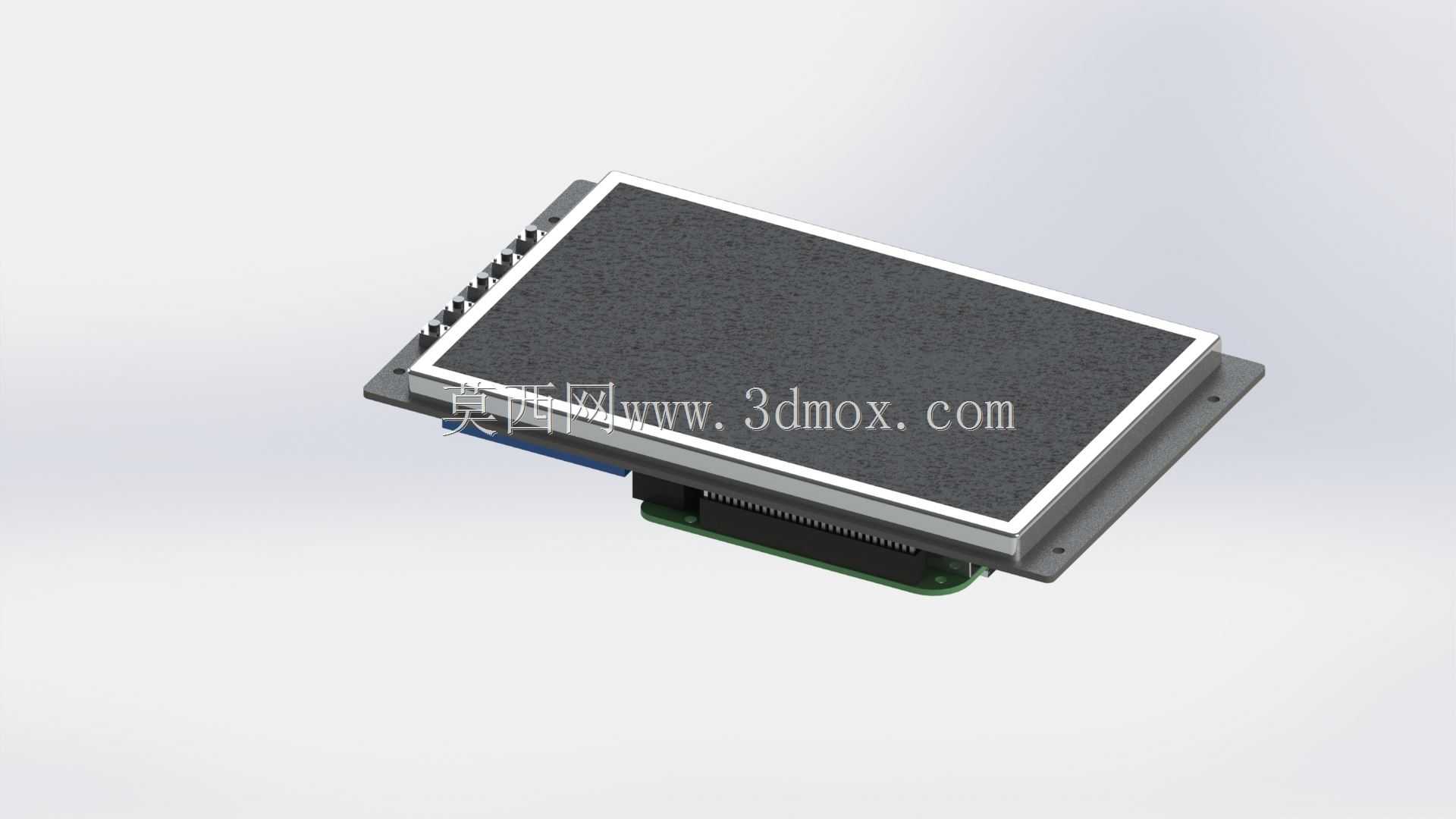

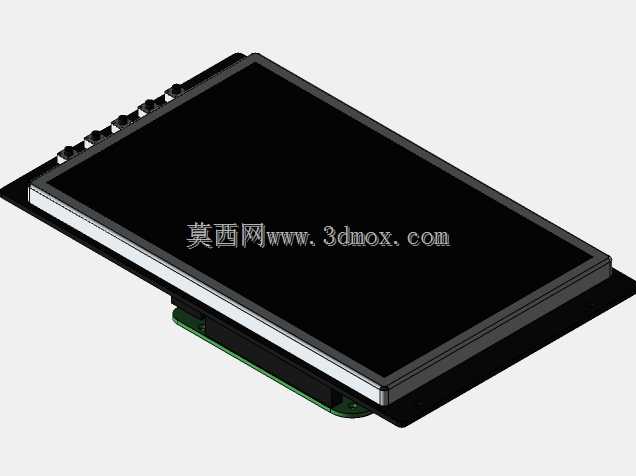

　　这款扩展板主要面向嵌入式开发场景下的Beaglebone核心板功能拓展需求，在工业控制终端、小型人机交互设备、嵌入式数据采集装置的开发过程中，能够为核心板提供稳定的外设承载与接口引出能力，解决核心板本身接口数量不足、电容触摸外设直连稳定性差的问题。从实际使用场景来看，这类扩展板常被应用在小型工业触控面板、便携检测设备的主控单元部分，需要在紧凑的安装空间内完成核心板固定、触摸模块连接、外设接口排布的多重需求，设计过程中首先要确认核心板的排针引脚定义匹配度，避免引脚错位导致的外设通讯故障。结构设计上，扩展板采用黑色FR-4基材作为载板主体，表面预留了核心板的安装定位孔位，孔位公差控制在±0.1mm范围内，

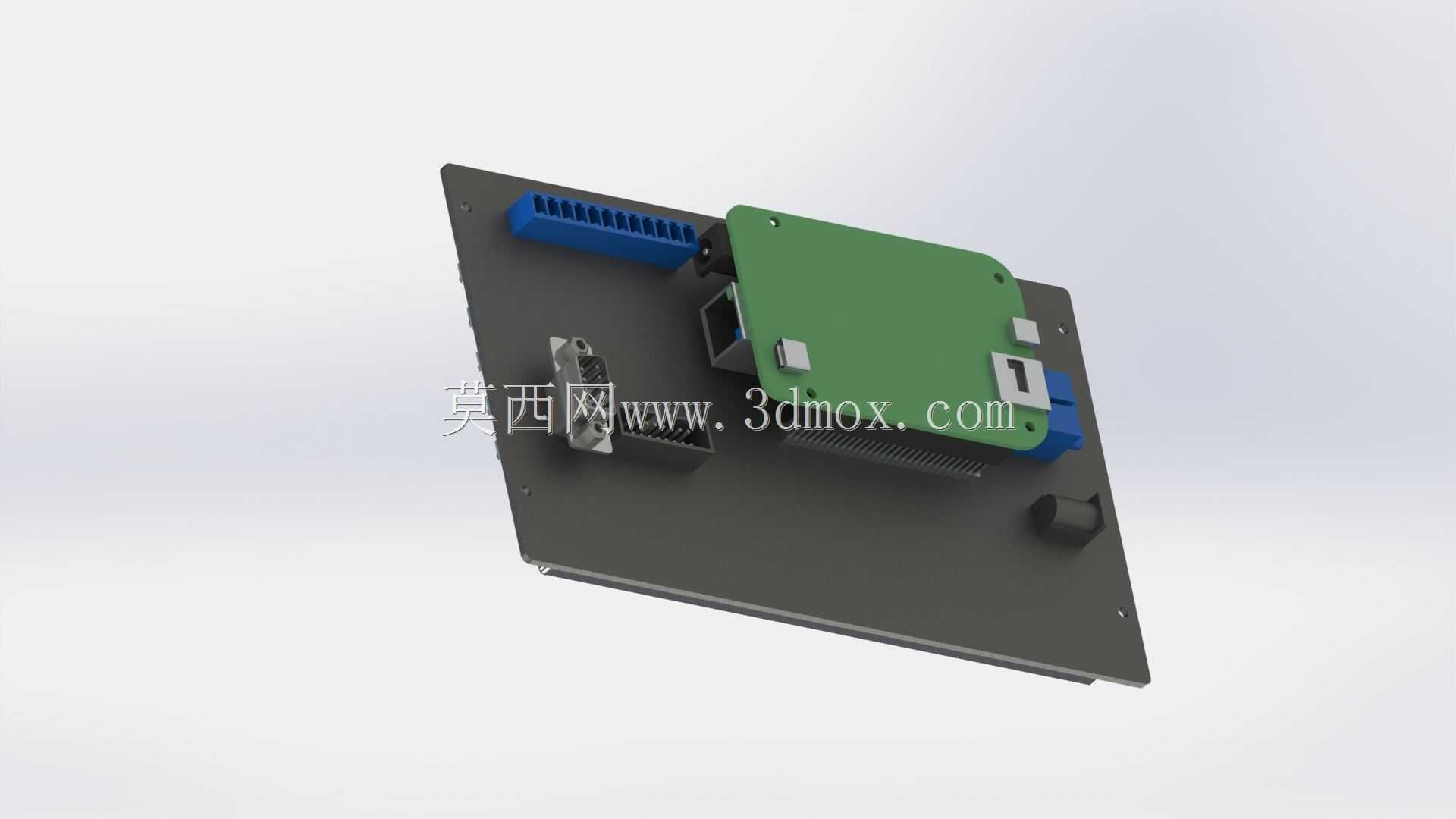

　　保证核心板插接后不会出现偏移松脱的问题；电容触摸模块的安装区域做了局部避让设计，避开板上的高频走线区域，减少触摸信号受到的电磁干扰，模块固定采用螺丝锁紧加定位柱辅助的方式，能够承受常规设备搬运、安装过程中的振动冲击，不会出现触摸模块移位导致的触控失灵问题。接口排布方面，板载的蓝色接线端子、以太网接口、USB类接口都沿板边排布，对应设备外壳的开口位置做了尺寸对齐，接口伸出板边的长度控制在标准范围内，既保证外接插头能够顺利插接，也不会因为伸出过长导致外壳装配时出现干涉。安装边界上，扩展板整体为矩形板式结构，四个边角做了小尺寸倒角处理，避免装配时刮伤操作人员或者损坏内部线材，板厚采用常规嵌入式载板的标准厚度，

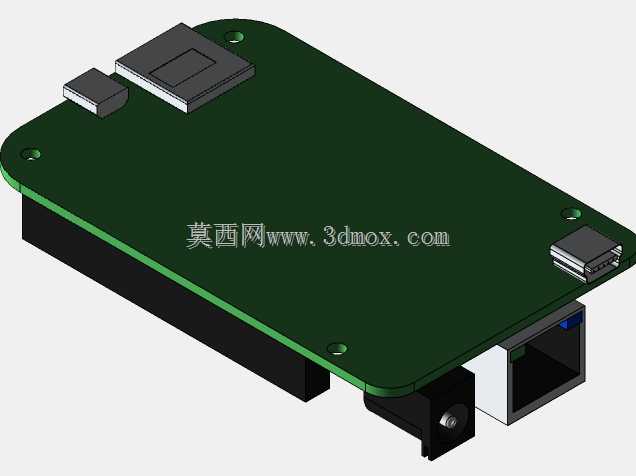

　　能够适配市面上通用的Beaglebone核心板配套外壳的安装槽位，不需要额外对壳体做二次加工。设计过程中还考虑了后期维护的便利性，核心板与扩展板采用排针对插的连接方式，不需要焊接固定，后期更换核心板或者排查故障时可以直接插拔分离，触摸模块的连接采用带锁扣的接插件，避免设备使用过程中线材松脱导致的触摸功能失效。走线布局上，电源走线与信号走线做了分层处理，大电流供电线路的宽度满足载流要求，避免长时间工作时线路过热影响板上元件的稳定性，触摸信号的走线做了包地处理，提升触控操作的响应精度，减少误触、断触的概率。
