TARGUS ACH65EU双口USB扩展集线器结构

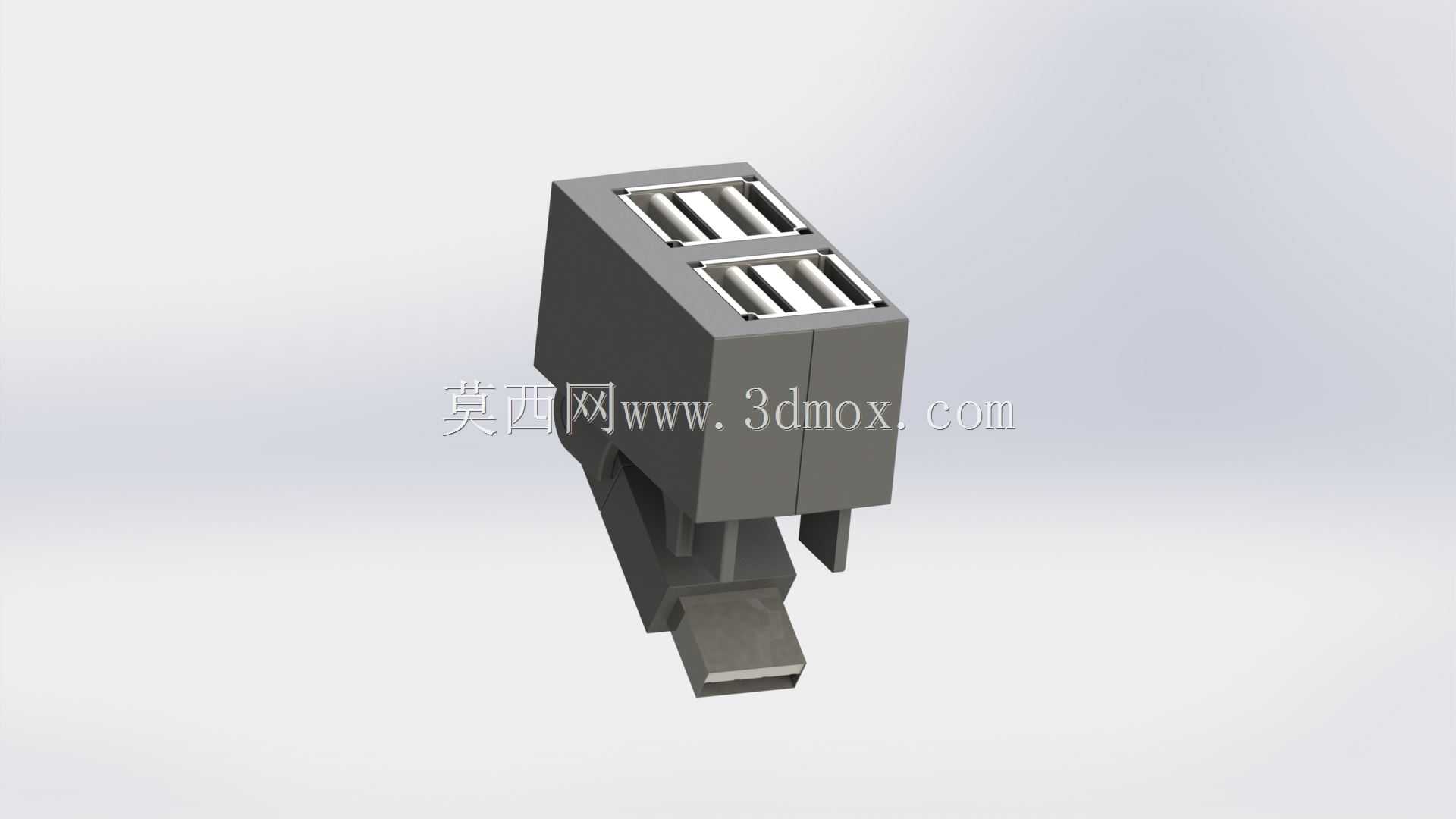

　　日常桌面外设扩展场景里，这类双口USB转接集线器的应用覆盖办公工位、工业调试台、便携设备外接等多个场景，核心作用是解决单设备USB端口数量不足的问题，让单个上行USB接口可同时接驳两个USB外设，比如外接U盘、鼠标、调试加密狗、小型数据采集模块等设备，不用反复插拔更换外设，提升外设接驳的效率。从结构设计来看，这款集线器采用一体式卡扣式安装结构，尾部自带的卡扣结构可直接卡装在桌面挡板、设备机柜预留的卡装位上，不需要额外打螺丝固定，安装拆卸都很便捷，适合嵌入式集成在小型工控设备、桌面接线面板上使用，避免集线器随意拖拽导致接口松动。整体外形采用紧凑的方块式布局，上行公头直接集成在壳体尾部，不需要额外延长线，减少了线材弯折损坏的概率，

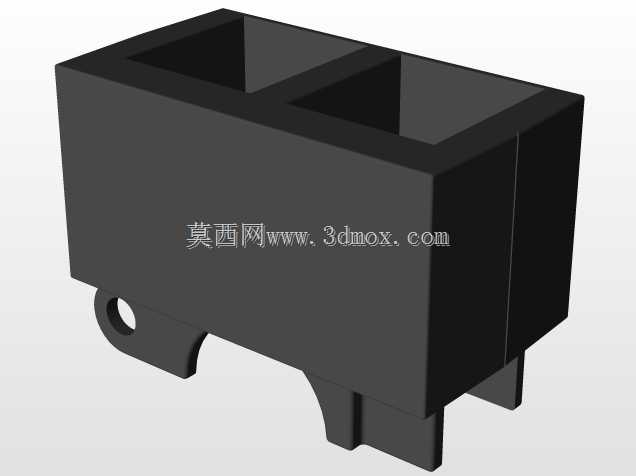

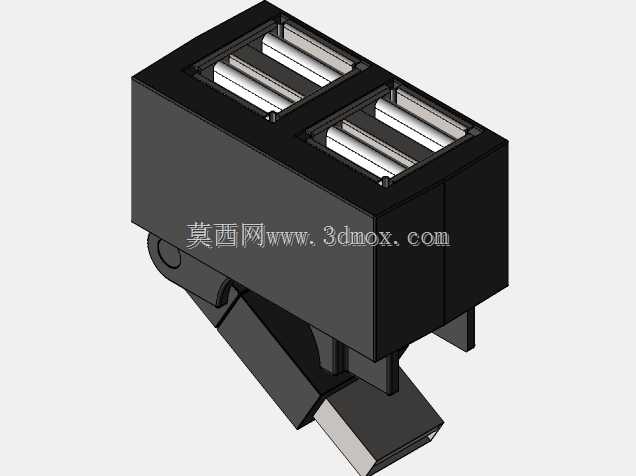

　　壳体采用硬质工程塑料注塑成型，接缝处做了卡扣咬合结构，不需要额外打胶就能实现壳体的紧密扣合，装配工序简单，适合批量生产。两个下行USB母口平行布置在壳体顶面，接口之间预留了足够的插拔空间，即使两个尺寸偏大的USB插头同时插入，也不会出现互相干涉的情况，接口内部的金属弹片做了加厚处理，可承受上千次的插拔磨损，延长接口的使用寿命。安装边界方面，这款集线器的卡装卡扣适配1.5-2mm厚度的板材，卡入后卡扣的倒钩结构会牢牢勾住板材背面，不会因为插拔USB设备的外力导致集线器从安装位脱落，整体突出安装面的高度控制在20mm以内，不会占用过多的桌面或设备面板空间，上行公头的伸出长度刚好适配面板开孔的深度，插入后不会出现公头过长顶到内部线路、

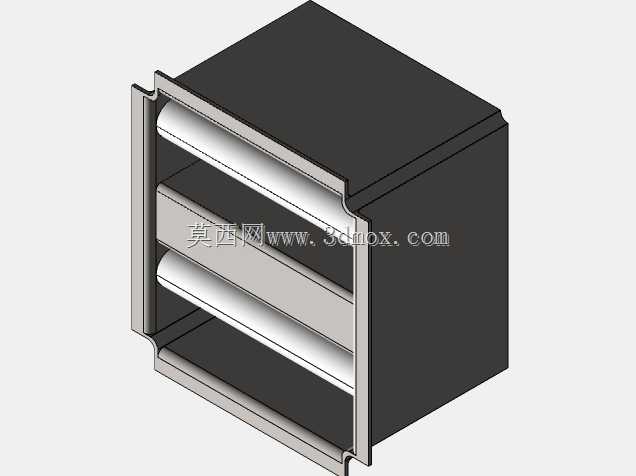

　　或者过短接触不良的问题。建模过程中需要重点关注USB接口的标准尺寸公差，公头和母头的金属接触片位置要符合USB协议的尺寸规范，保证和标准USB接头的插拔适配性，卡扣的倒钩角度要控制在35度左右，既保证卡装后的紧固力，又能在需要拆卸的时候用平口工具轻轻撬动就能取下，不会损坏卡扣结构。壳体的内部做了限位筋条，可直接固定内部的PCB电路板，不需要额外的螺丝固定柱，减少模具的抽芯结构，降低注塑生产的成本，同时筋条的位置避开了电路板上的元件焊点，避免装配时压坏电子元件。
