洁净室嵌入式传递窗三维结构设计

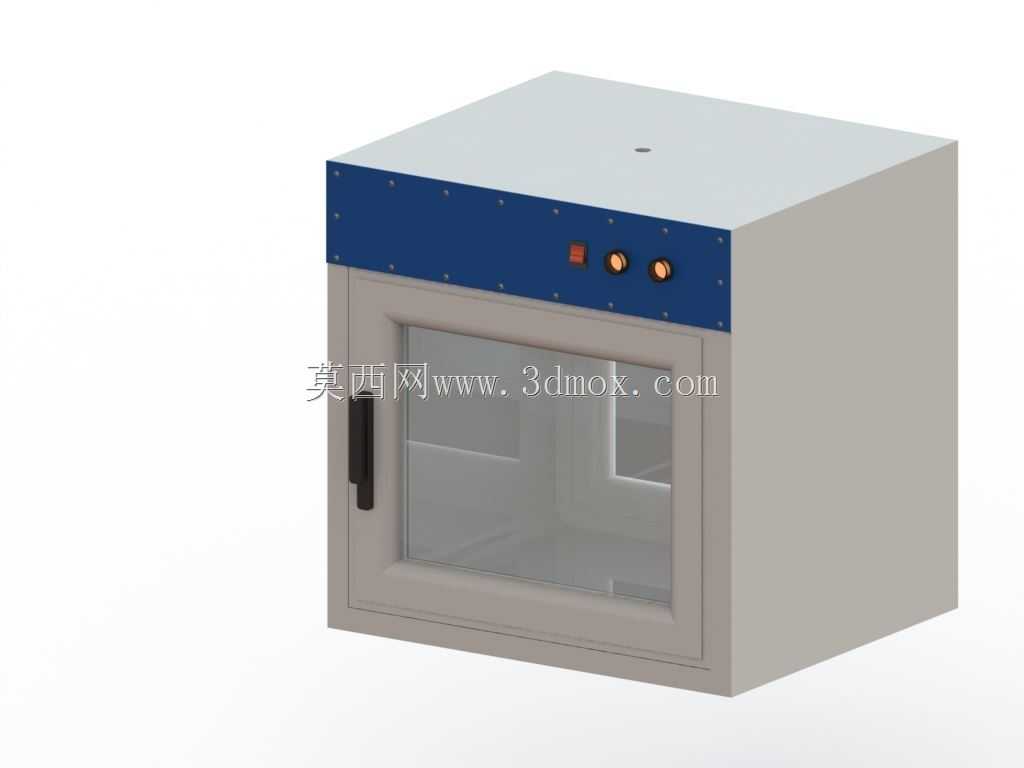

　　这款传递窗的三维结构设计，核心围绕洁净区间的物料跨区传递需求展开，在制药、电子半导体、食品加工、生物实验室这类对环境洁净度有梯度要求的场景中，是衔接不同洁净等级区域的必备配套设备，安装在洁净室的分隔墙体上，替代传统开门传递的方式，从根源上减少开门时的气流扰动与污染物跨区扩散。从结构设计逻辑来看，整体采用嵌入式安装的方体构型，主体外壳采用冷轧钢板折弯焊接成型，外表面做哑光喷塑处理，既满足洁净区易清洁、不积尘的要求，也能保证长期使用的结构刚性，不会因频繁开关门出现形变。正面配置带密封胶条的钢化玻璃观察门，黑色侧装式拉手配合机械互锁结构，确保两侧门无法同时开启，避免洁净区与非洁净区直接气流贯通，

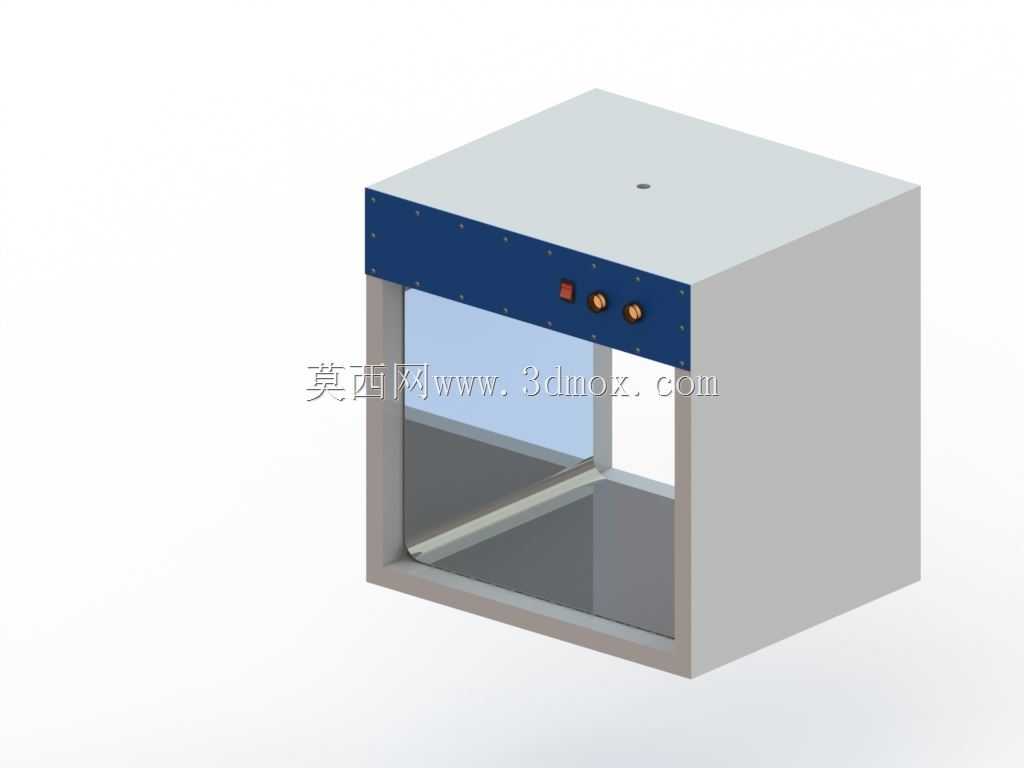

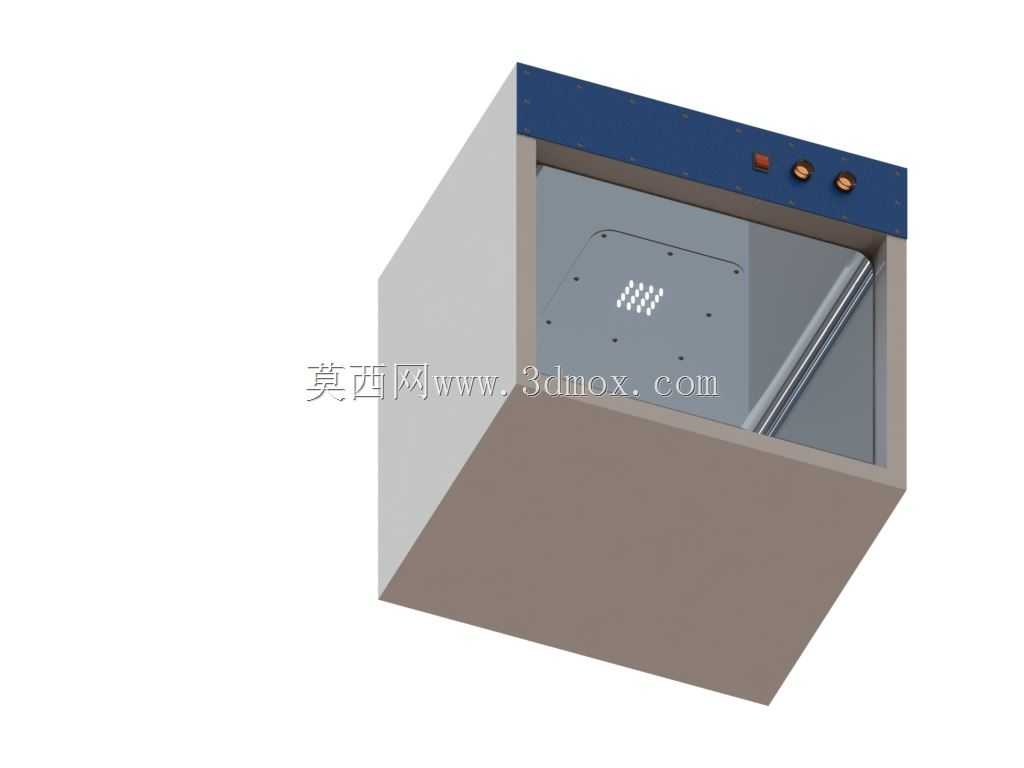

　　玻璃视窗方便操作人员在传递物料前观察内部状态，无需开门即可确认物料位置与内部清洁情况。顶部的蓝色控制面板集成了电源开关、工作状态指示灯与紫外消毒控制按钮，传递物料时关闭两侧门后可启动内部紫外消毒模块，对传递物品表面进行消杀，避免物料携带的微生物、尘埃粒子进入高洁净等级区域。安装边界设计上，设备整体进深与常规洁净室彩钢板墙体厚度匹配，安装时只需在墙体预留对应尺寸的方孔，将设备嵌入后打密封胶固定即可，无需额外的支撑结构，设备底部与墙面衔接处做圆弧过渡处理，不存在清洁死角，符合洁净区的卫生设计规范。内部腔体采用圆弧转角设计，所有拼接焊缝做打磨抛光处理，表面光滑无毛刺，日常清洁时可以直接用消毒试剂擦拭，不会积藏尘埃与污渍。

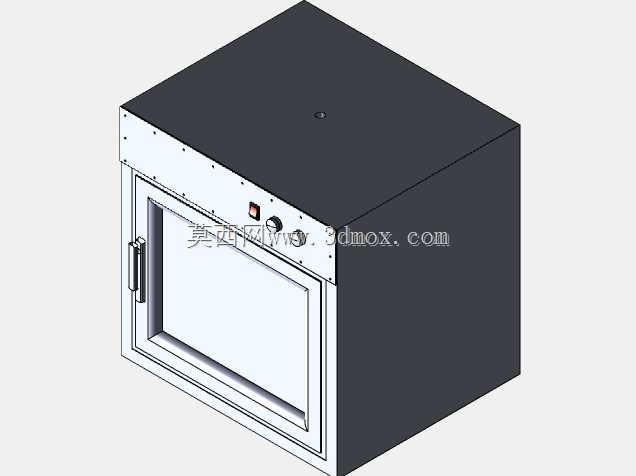

　　门体周边的密封胶条采用医用级硅橡胶材质，耐消毒试剂腐蚀，长期压缩后仍能保持良好的密封性能，关闭门体后可以完全阻断两侧的空气流通，配合互锁结构的行程开关，当任意一侧门处于开启状态时，另一侧门的锁止机构会自动锁死，从机械结构上杜绝误操作导致的洁净区污染。在实际选型应用中，这款结构的传递窗适配大部分常规洁净室的传递需求，内部腔体尺寸可以根据日常传递的物料大小调整，三维建模过程中已经预留了紫外灯、互锁机构的安装位，结构工程师可以直接基于该模型调整尺寸参数，快速适配不同项目的墙体厚度、洁净等级要求，无需从零开始搭建基础结构，大幅缩短净化配套设备的设计周期。
