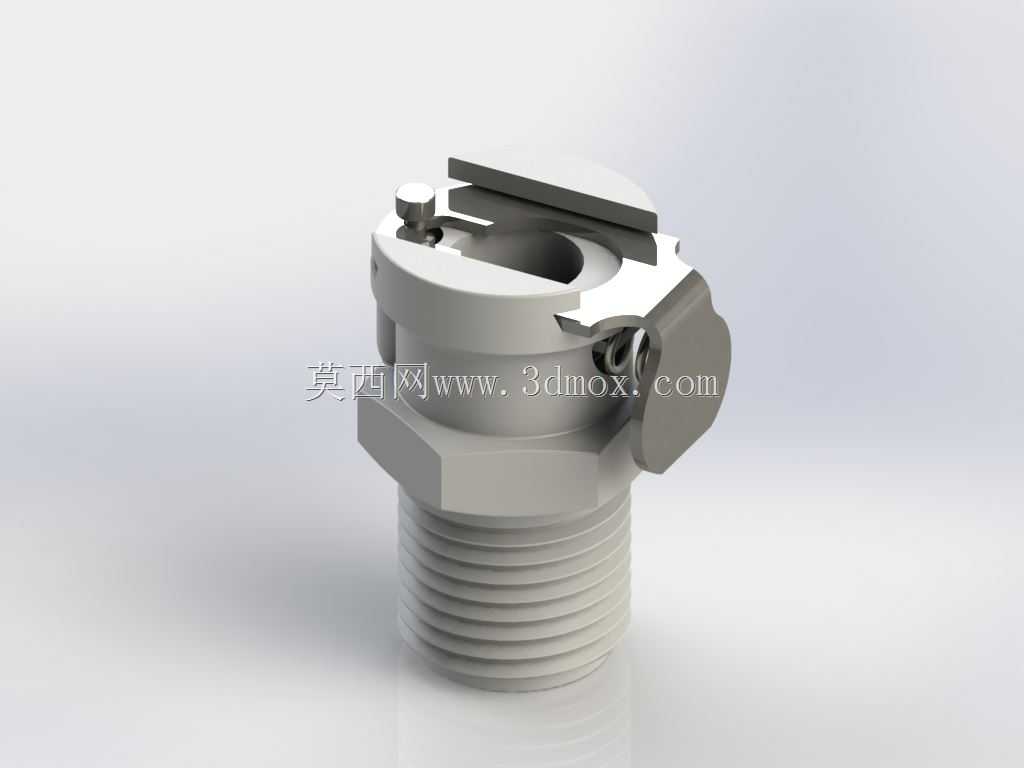

剖视结构快插式流体管路简易接头

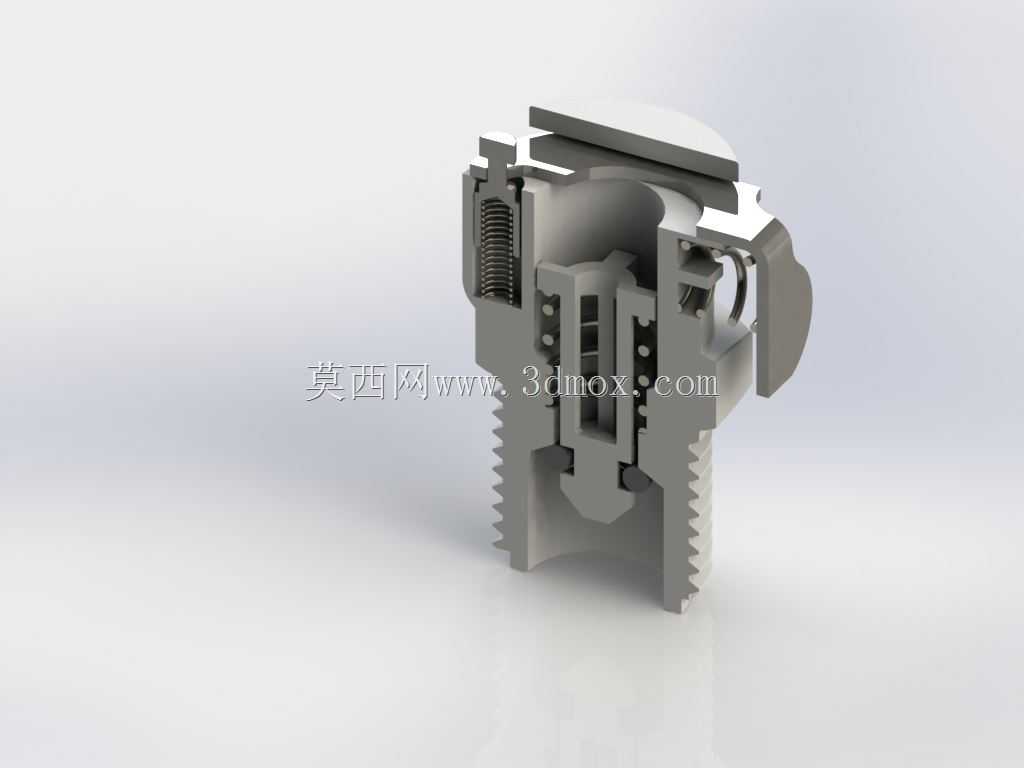

　　这款接头的结构设计完全围绕低压流体输送场景的快速拆装需求展开，日常在气动控制回路、小型给排水支路、低压润滑管路、实验台流体管线中都能见到这类连接件的身影，核心作用是实现两段硬质或软质管路的快速对接与断开，无需额外套丝、法兰紧固等复杂操作，单人徒手即可完成管路接驳作业。从剖视结构能清晰看到内部的功能分区，外侧带锯齿状外螺纹的壳体段，是用来和设备基体或者带内螺纹的管路端实现刚性固定，锯齿形牙型的设计能在旋入过程中嵌入软质密封基材，提升螺纹段的密封可靠性，避免连接位置出现渗漏。内部的卡紧组件采用多瓣式卡爪搭配环形弹簧的结构，当管路插入接头内部时，卡爪会在弹簧的预紧力作用下抱紧管路外壁，管路受向外的拉力时卡爪会顺着内部锥面收紧，

　　拉力越大抱紧力越强，完全避免管路受压脱开的风险。中间的密封段采用多道环形密封槽搭配弹性密封件的设计，能适配不同外径公差的管路，在0-1MPa的工作压力区间内都能保证流体无渗漏，同时密封件的安装槽做了圆角过渡处理，管路插入时不会刮伤密封件表面，延长密封件的使用寿命。设计阶段特意控制了整体的外形边界，接头的最大外径控制在适配螺纹规格的1.4倍以内，轴向总长度比同规格传统螺纹接头缩短30%，在狭小的设备安装空间内也能顺利布置，不会和周边的其他管路、结构件产生干涉。安装时只需要将处理好端面的管路垂直插入接头到底，听到轻微的卡紧声响即可完成连接，拆卸时只需要按压接头端部的释放套，卡爪就会向外张开，即可顺利拔出管路，整个拆装过程不超过5秒，

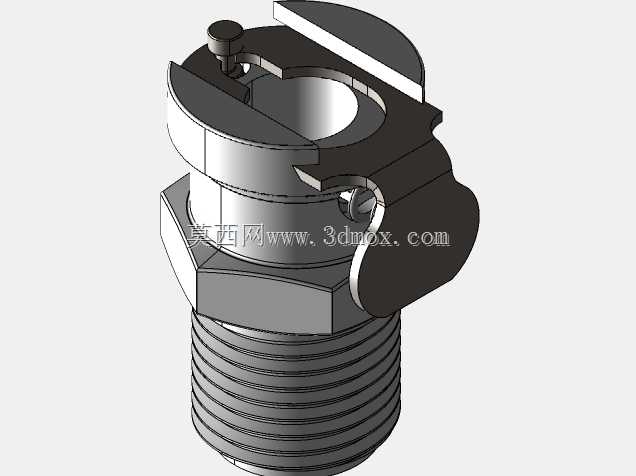

　　非常适合需要频繁更换管路、定期维护清理的流体回路使用。内部的流道做了等径设计，没有突兀的变径或者台阶结构，流体通过时的压力损失极小，不会在接头内部产生紊流或者积液残留，对于输送洁净流体、或者有定期排空需求的管路场景十分友好。壳体的外部做了防滑的平面结构，用普通扳手就可以完成接头和基体的紧固，不需要特制的工装，日常维护的适配性很强。
