卡雷拉三角翼快装式机械限位结构

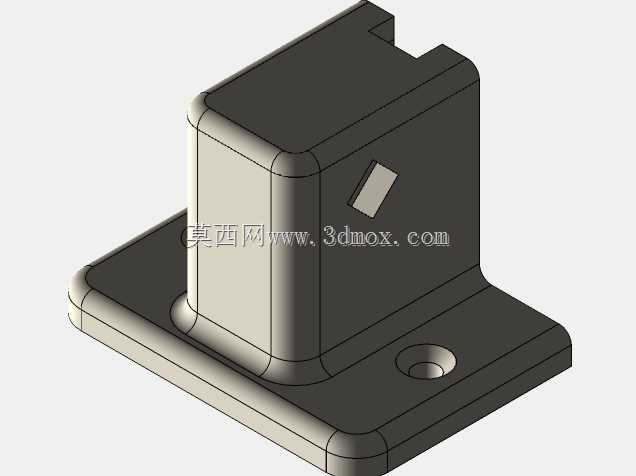

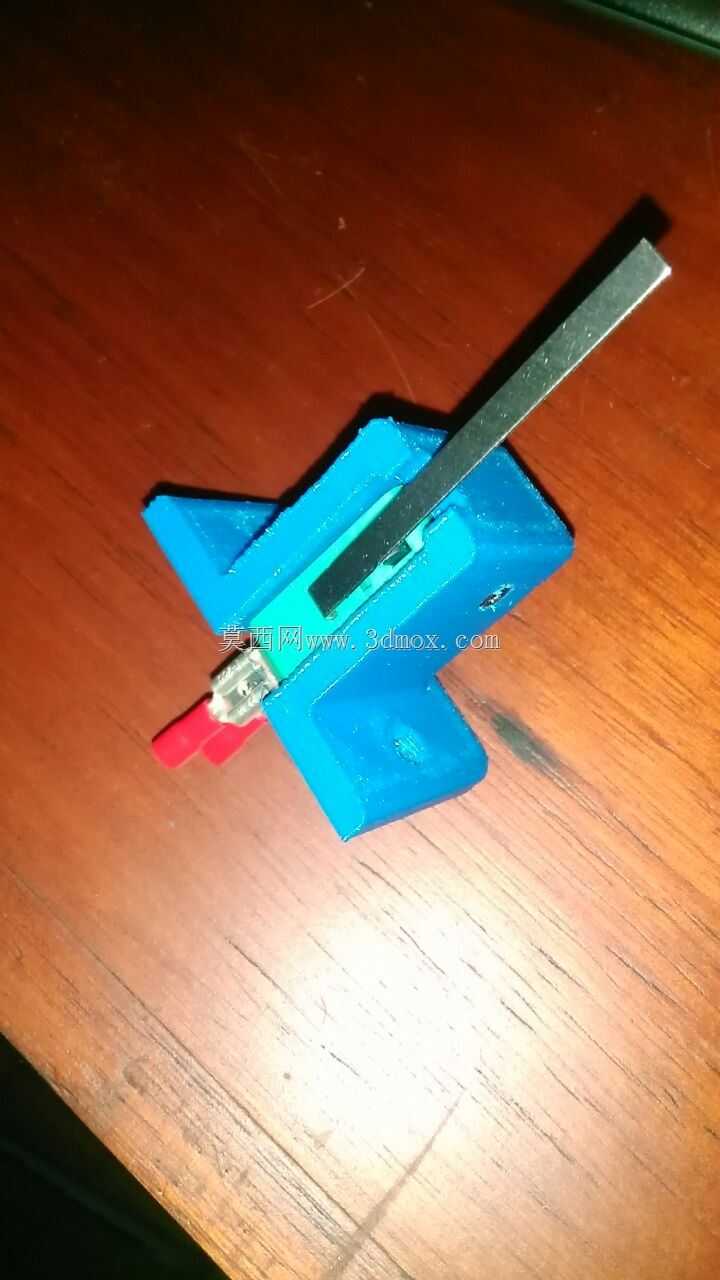

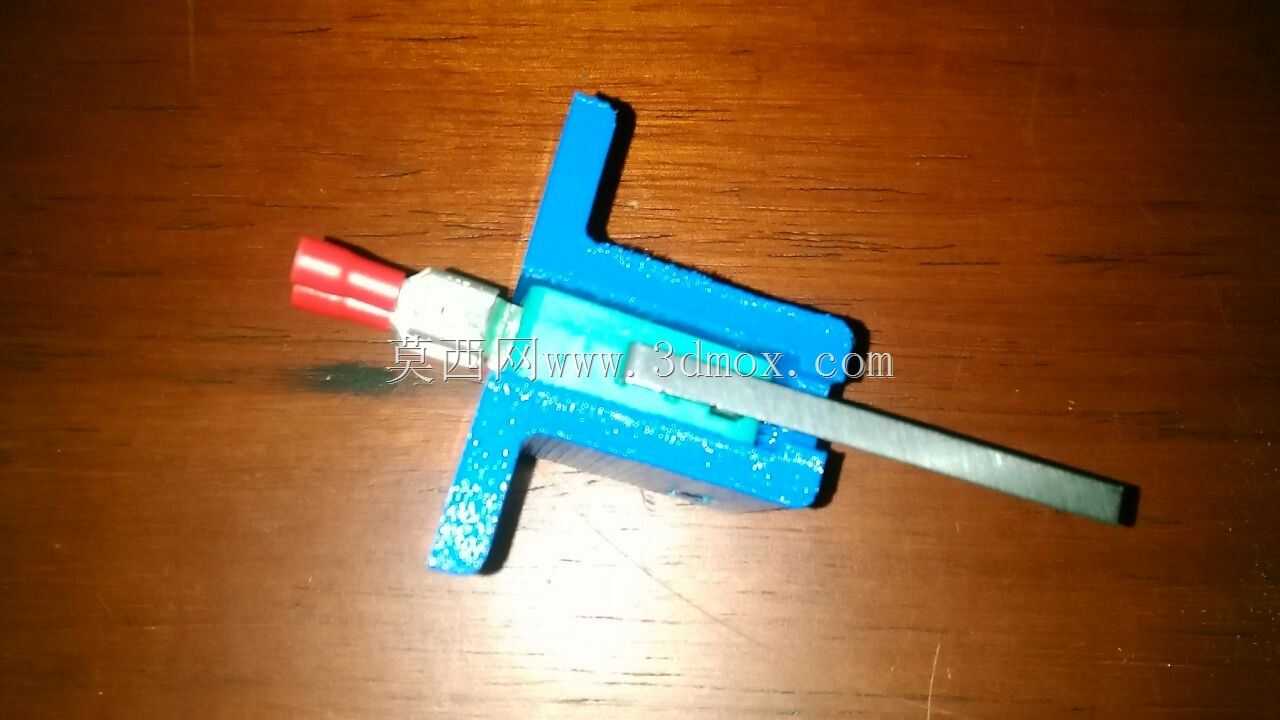

　　该结构件主要应用于小型航模三角翼的舵面限位场景，也可适配同类型需要小角度摆动限位的小型摆动机构，在航模装配、小型自动化设备的摆杆限位工位也能直接复用。结构整体采用座体加摆动拨片的组合形式，底部带双侧安装耳，每个耳片上预留标准安装孔，安装时可直接通过螺栓固定在安装基准面上，安装耳的高度差做了适配设计，能保证座体安装后与基准面完全贴合，不会出现翘边导致的定位偏移。座体中间开有通槽，槽内嵌入缓冲垫块，摆动拨片插入槽内与缓冲垫块接触，摆动到极限位置时不会产生硬碰撞，能有效降低长期往复摆动带来的结构磨损，也能减少动作时的异响。拨片采用扁平长条结构，伸出端长度可根据实际摆动行程需求做裁切调整，不需要重新开模制作适配件，适配性较强。

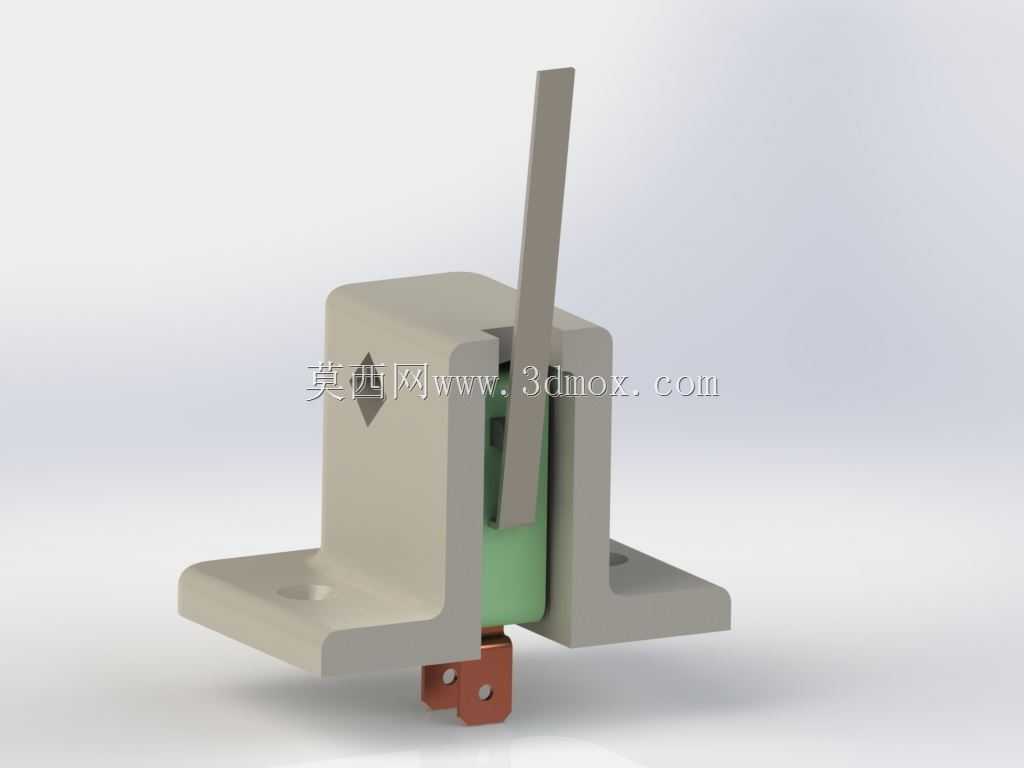

　　底部伸出的接线端子座做了绝缘隔离设计，若需要搭配位置检测传感器，可直接将微动开关固定在端子座上，拨片摆动到极限位置时触发开关信号，实现位置反馈功能，不需要额外加装传感器安装支架。设计时优先考虑了装配便捷性，整个结构仅需要三颗螺栓即可完成全部组装，座体、拨片、缓冲块、端子座四个零件无复杂异形曲面，常规铣削加工即可完成制作，量产时也可采用注塑工艺降低成本。安装边界方面，整体座体宽度控制在窄幅尺寸，安装孔中心距适配常用的20mm间距铝型材安装槽，不需要额外做转接板就能直接固定在标准铝型材机架上，拨片最大摆动角度限制在35度范围内，刚好匹配三角翼舵面的最大偏转角度需求，不会出现过摆导致的舵机烧损问题。槽内的缓冲垫块采用耐磨弹性材质，

　　长期往复摆动的使用寿命可达数万次，不需要频繁更换维护。结构的受力点做了加厚处理，拨片与座体的接触位置做了圆角过渡，避免应力集中导致的零件断裂，在航模飞行过程中遇到气流冲击产生的额外载荷也能稳定承受，不会出现限位失效的情况。
