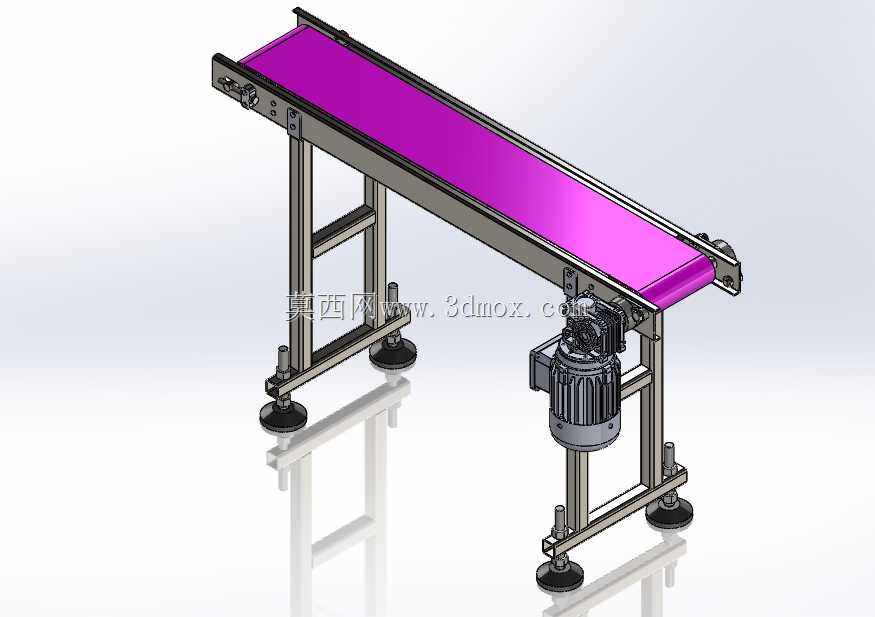

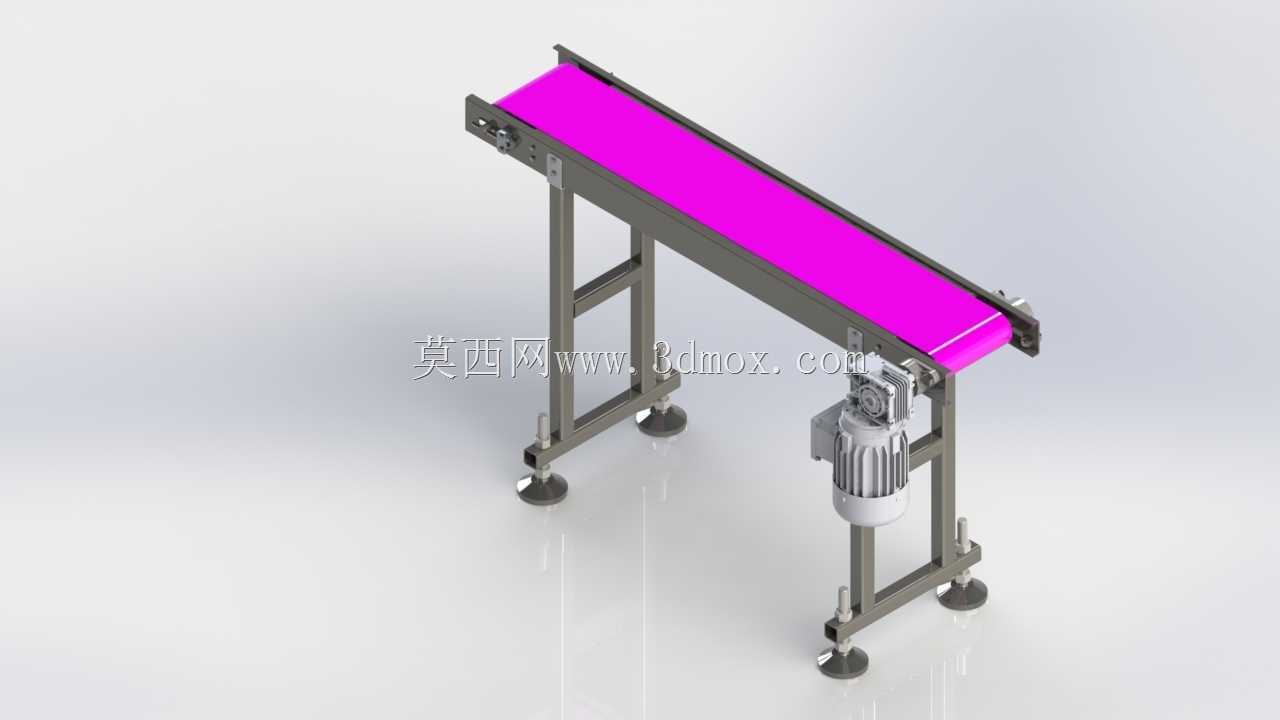

小型皮带式物料输送设备结构设计

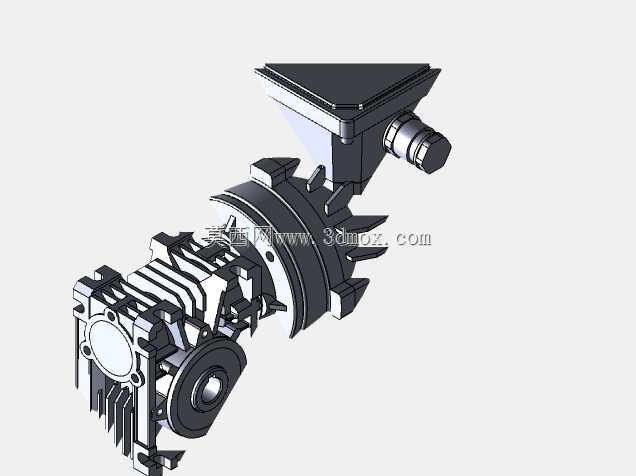

车间零散小件的短距输送场景里，常规固定式输送机常遇到支脚无法适配地面高差、皮带张紧度难微调、电机安装位共振明显的问题，这款小型皮带输送结构在设计阶段就针对这些现场痛点做了针对性的结构优化。支脚部分采用带防滑橡胶垫的可调脚杯结构，螺纹调节段预留了15mm的升降余量，不用额外垫塞垫片就能适配车间地面3°以内的倾斜差，橡胶垫同时能吸收电机运行时的高频微振，避免设备长时间运行后出现支脚移位的情况。机架主体采用薄壁方管焊接结构，焊接位置特意做了内凹让位处理，焊后打磨余量控制在0.2mm以内，既保证焊接强度，又不会因为焊疤突出影响后续表面喷塑的平整度，两侧的皮带侧边挡板和机架采用嵌入式安装，挡板和皮带侧边的间隙控制在1mm，既不会摩擦皮带边缘造成磨损，又能防止直径5mm以下的细小物料从侧边掉落。动力端的电机安装座做了腰型孔设计，安装时可以顺着皮带传动方向微调电机位置，不用拆解其他结构就能快速调整皮带张紧度，张紧后靠锁紧螺母固定位置，比常规的张紧轮结构少了两个易损转动件，后期维护成本能降低近三成。皮带托板采用薄钢板折弯成型，托板上表面和皮带背面的接触间隙均匀控制在0.5mm，托板两端做了圆弧过渡，避免棱角刮伤皮带背面的织物层，延长皮带使用寿命。滚筒两端的轴承座采用嵌入式安装在机架侧板上，轴承座和安装孔的公差选用H7/k6过渡配合，装配时不用额外涂胶就能保证同轴度，运行时滚筒的径向跳动量能控制在0.1mm以内，不会出现皮带跑偏的情况。侧边的张紧螺栓隐藏在机架端板内侧，不会突出在外勾挂操作人员的衣物，操作调节时用普通内六角扳手就能完成，不需要专用工具。整个结构没有多余的装饰性设计，所有外露的紧固件都选用内六角圆柱头螺钉，螺钉头完全沉在安装孔内，没有突出的棱角，既方便日常清洁擦拭，也能避免输送过程中物料勾挂磕碰。
