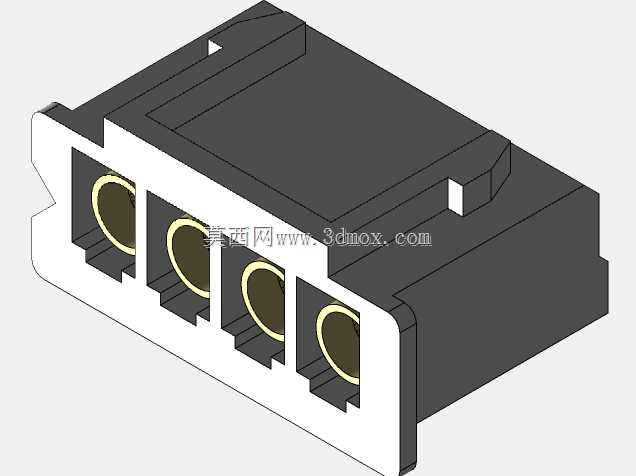

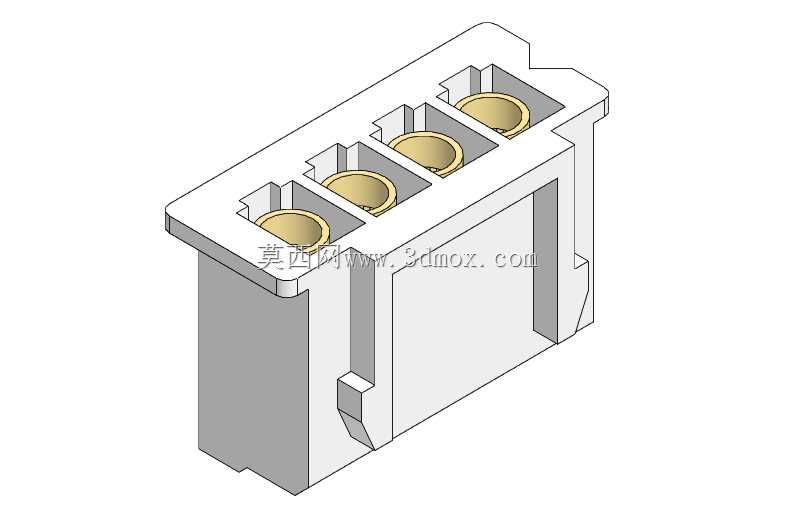

XHP间距2.5mm带压接端子母座连接器

小间距连接器的注塑成型环节，最容易出现插针孔位同轴度偏移的问题，这款XHP母座的孔位排布采用等距2.5mm间距设计，四个孔位的内壁拔模斜度控制在0.3度，既保证注塑脱模时不会拉伤孔壁，又能让压接端子插入后保持足够的抱紧力，不会因为长期震动出现端子松脱的情况。外壳两侧的卡扣凸台做了0.15mm的预变形量设计，装配到对应公座时，卡扣的形变量刚好落在塑料材质的弹性形变区间内，不会因为反复插拔出现卡扣断裂或者卡接松动的问题。外壳底部的定位柱做了倒角处理，和PCB板焊接时能快速对准焊盘孔，不会出现定位柱卡滞导致的壳体翘曲，焊盘焊接后的拉拔力能达到行业标准的1.2倍以上。端子孔内部的限位台阶深度经过反复调整，压接端子插入后刚好卡在台阶位置，不会出现端子过插导致的接触不良，也不会因为插入深度不足导致的外露引脚过长，焊接时容易出现连锡短路的隐患。外壳的壁厚做了均匀化处理，最薄处壁厚不低于0.8mm，注塑冷却时不会因为壁厚不均出现缩痕，外壳表面的平整度控制在0.05mm以内，和公座对接时接合面缝隙小于0.1mm，能阻挡日常使用中的灰尘和飞溅液体进入接触区域，提升连接的稳定性。端子的镀金层厚度和接触区域的弧度做了匹配设计，公针插入时接触面积能达到0.3平方毫米，接触电阻小于10毫欧，大电流通过时不会出现局部过热的情况，长期通电的温升控制在15K以内，满足消费电子和小型工控设备的使用要求。外壳材质选用的是耐高温PA66加30%玻纤，过回流焊时壳体变形量小于0.1mm，不会因为高温导致孔位偏移，焊接后的端子位置度能完全满足IPC-A-610的验收标准。
