2.0mm间距双排直插式PLD2连接器结构

　　在板级电路互连场景中，这类双排直插排针连接器是实现PCB板间垂直连接、子板与母板信号与小电流传输的核心基础元件，常见于工业控制板卡、通讯终端设备、消费类电子主板的板对板连接工位，承担着多通道信号稳定传输、板间机械固定的双重作用，区别于单排排针的单排触点布局，双排结构能在相同板宽占用下提供翻倍的触点数量，适配高密度布线的紧凑型电路设计需求。

　　从结构设计逻辑来看，该款连接器采用黑色高温绝缘基座作为主体承载结构，基座材质通常选用满足UL94V-0阻燃等级的PBT或PA6T工程塑料，能够耐受波峰焊、回流焊过程中的瞬时高温，避免焊接过程中基座变形、针体偏移的问题。插针采用黄铜基材打底，表层先镀镍打底再镀锡处理，既保证插针的导电性能，也提升触点的抗氧化能力，降低长期使用后的接触电阻增量；插针的外露端分为板端焊接段与对接端插合段，焊接段长度适配常规1.6mm厚度PCB的透焊要求，插合段的尺寸公差严格控制在±0.05mm范围内，保证与配套排母座插合时的插拔力处于行业标准区间，既不会出现插合过松导致的接触不良，也不会因插拔力过大造成装配困难、针体弯折。

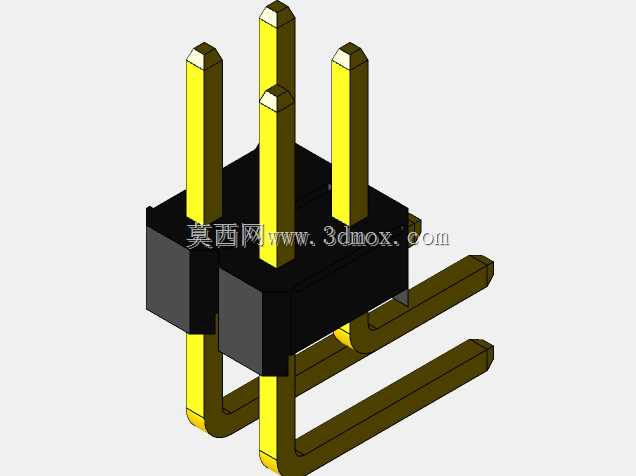

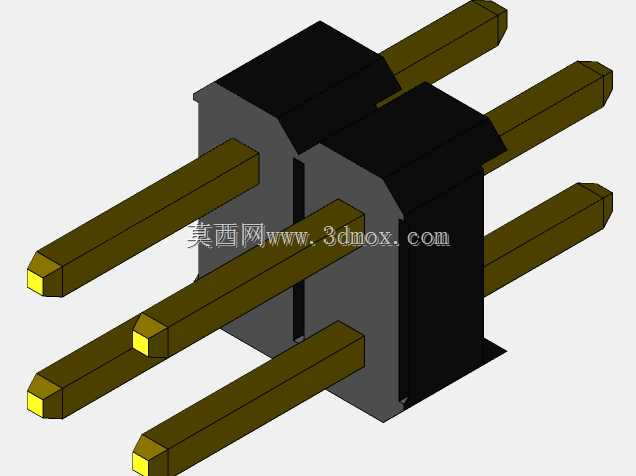

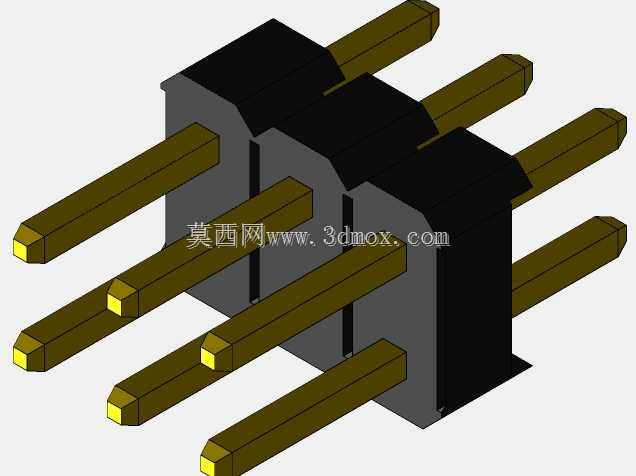

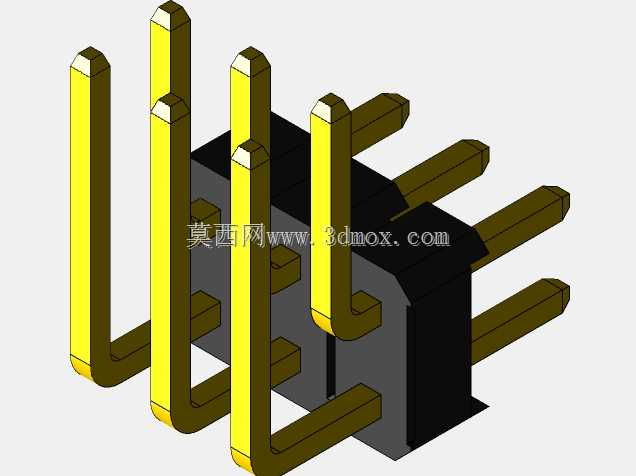

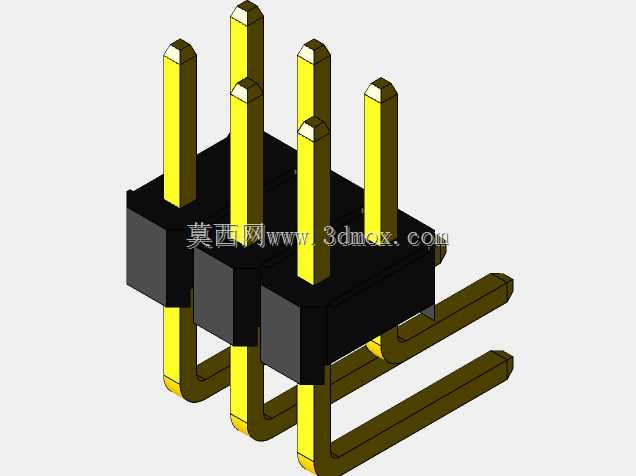

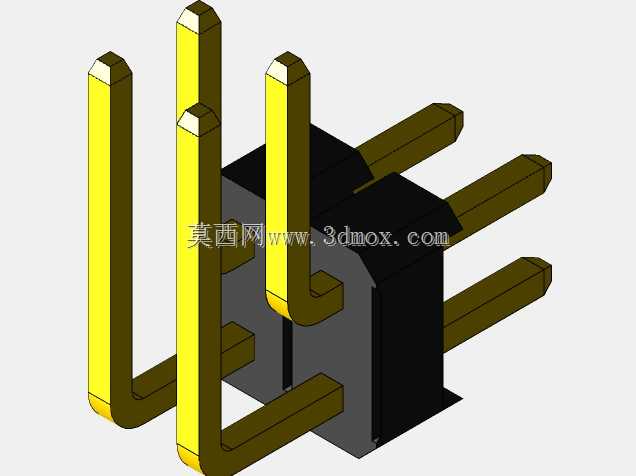

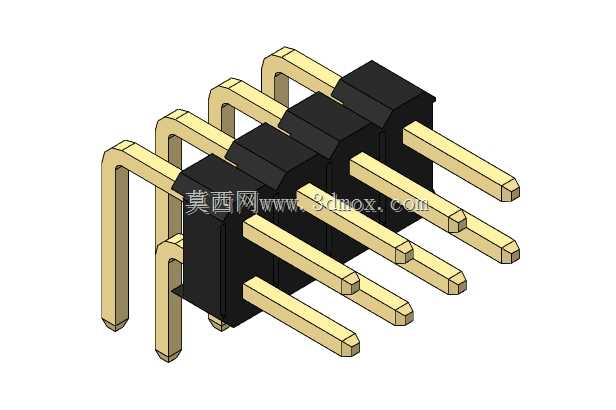

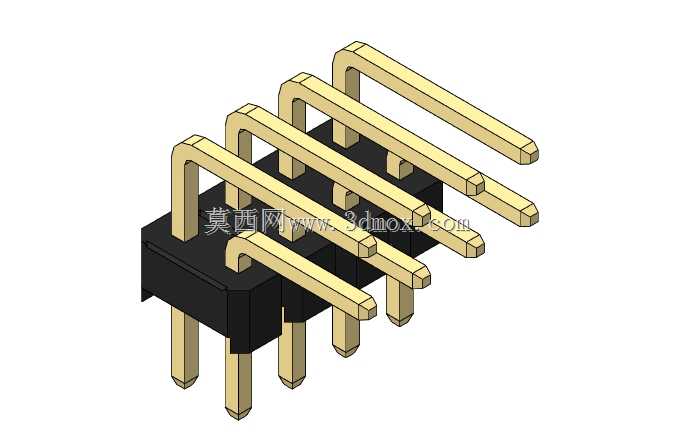

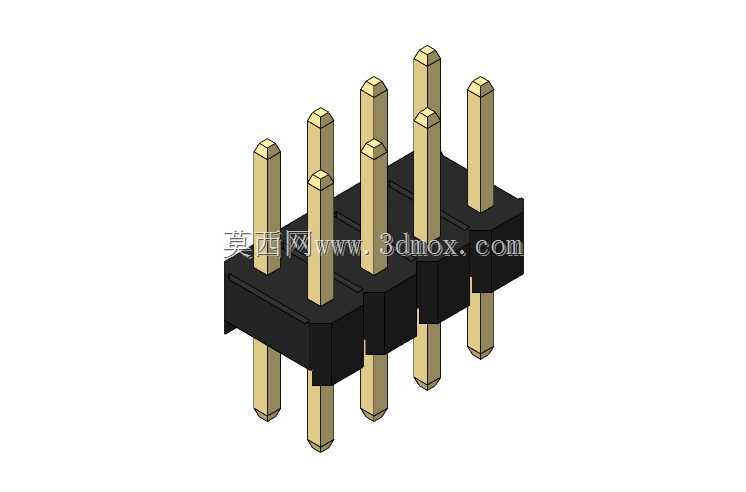

　　尺寸边界方面，该款连接器针脚间距为标准2.0mm，双排针的排距同样匹配2.0mm间距排母的适配尺寸，针体总长度根据选型不同覆盖常规直插规格，基座的外形宽度、长度随针位数量变化，本次建模对应的2*4针规格，基座长度方向对应4个针位的间距累加，宽度方向覆盖两排针的排布空间，基座底部设置有定位凸点，在PCB贴片或插件装配时能够卡入PCB对应的定位孔中，避免焊接过程中连接器整体偏移，保证所有针脚都能准确落入对应的焊盘孔内。

　　实际选型应用中，这类连接器需要根据电路传输的电流大小确认针体载流能力，常规2.0mm间距排针单针载流能力在1A左右，适配信号传输与小电流供电场景，若用于大电流供电回路则需要评估多针并联载流的冗余量；安装时需要注意PCB焊盘孔的设计尺寸，孔径比插针直径大0.1-0.15mm为最优区间，过大容易造成焊接时针体倾斜，过小则会导致插针无法顺利穿过PCB。建模过程中对插针的倒角、基座的拔模斜度都做了还原，插针对接端的小角度倒角能够引导插针顺利进入配套排母的接触簧片内，基座的拔模斜度符合注塑生产的工艺要求，避免注塑脱模时出现基座侧壁拉伤、缺胶的问题，同时基座上的针体固定槽做了过盈配合设计，保证插针压入基座后能够保持足够的保持力，不会在插拔对接过程中出现针体被带出基座的情况。

　　在通讯类终端设备的内部结构中，这类连接器常被用于蓝牙模块、通讯接口转接板与主控板的连接，相比线对板连接器，直插式板对板连接能够节省线束占用的空间，缩小设备整体体积，同时减少线束压接、装配的工序，提升生产装配效率；在工业控制类通讯设备中，这类连接器的耐温、抗震性能也能满足工业现场的使用要求，在一定的振动工况下仍能保持稳定的接触性能，不会因为设备运行中的振动出现信号瞬断的问题。建模时还原了连接器的实际装配干涉边界，插针伸出基座上下两端的长度都按照实际量产规格设置，能够直接用于PCB布局时的干涉检查，避免结构设计中出现连接器与周边壳体、 tall元件的空间冲突，也能用于装配工艺的模拟，确认波峰焊过炉时的治具支撑位置是否合理。
