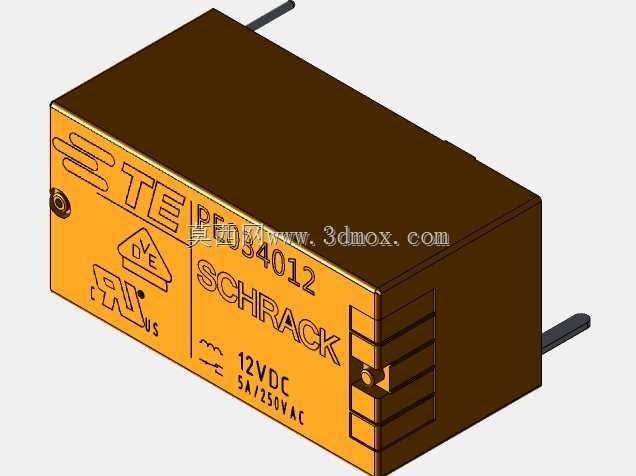

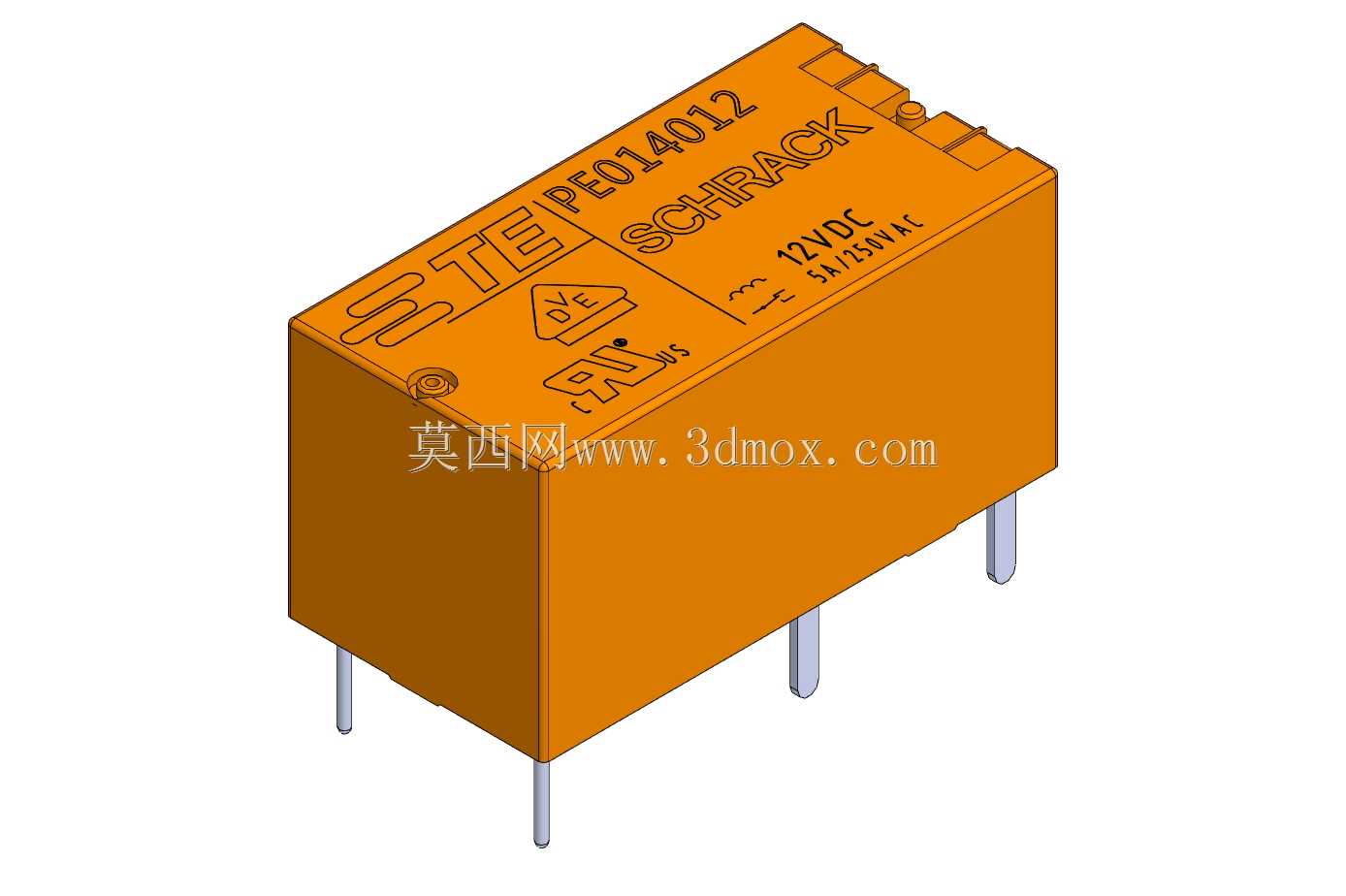

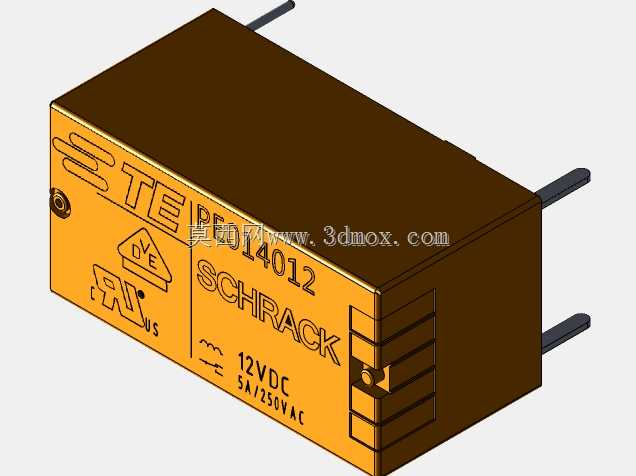

泰科PE系列SCHRACK直插式继电器三维结构

　　在低压电控回路的设计选型环节，这类小型直插功率继电器的应用覆盖了从工业控制柜内部信号中转、民用家电负载通断，到通讯设备电源回路切换的诸多场景，作为小电流控制大负载的核心隔离元件，其结构尺寸、引脚排布的准确性直接决定了PCB Layout阶段的可制造性，以及后期批量装配的适配度。这款泰科旗下SCHRACK系列的PE型继电器，采用经典的橙色阻燃塑壳封装，外壳表面模压有清晰的品牌标识、型号编码与触点参数，顶部预留的工艺凹槽既适配自动化产线的吸嘴取料需求，也能在手工焊接返修时提供夹持受力点，避免外力直接作用于引脚导致焊盘脱落。从结构设计逻辑来看，这款继电器采用单组触点的常开/常闭布局，直插式引脚采用镀锡铜基材，引脚伸出长度、

　　引脚间距严格遵循行业通用的PCB安装孔位规范，设计时无需额外调整孔位坐标即可直接适配现有标准继电器焊盘封装，能大幅缩短硬件开发阶段的封装绘制周期。塑壳内部的电磁驱动部分采用磁路优化结构，在5V、12V等常规线圈驱动电压下即可实现可靠吸合，触点部分支持5A/250VAC的负载通断能力，可直接驱动小型接触器、电磁阀、指示灯等常见工控负载，无需额外增设中间放大回路，能有效简化板卡的元件布局密度。在安装边界的尺寸把控上，这款继电器的本体长宽高尺寸适配常规板卡的元件高度限制，不会与相邻的接插件、电容等 tall 元件产生空间干涉，引脚的弯折强度满足波峰焊、手工焊的工艺要求，不会出现常规插件元件易出现的引脚共面度偏差问题。

　　对于三维建模从业者而言，还原这款继电器的结构时，需要重点关注外壳表面的模压字符深度、引脚的倒角细节、本体与引脚的相对位置公差，这些细节直接决定了模型用于结构干涉检查时的参考价值——在整机装配仿真环节，继电器与周边元件的安全间隙、插拔操作的活动空间都需要依托精准的三维模型来验证，若模型尺寸存在偏差，很可能导致实际打样后出现元件装不下、外壳合模干涉等问题。在实际工程应用中，这类继电器常布置在PCB板的边缘区域，靠近接线端子的位置，方便后期维护更换，因此建模时还需要考虑继电器本体与机箱导轨、线槽的安全距离，预留出足够的手指操作空间，避免维护时无法顺利插拔更换。不同于贴片式继电器的薄型设计，这款直插式继电器的塑壳壁厚经过强度优化，

　　在日常插拔、运输振动场景下不会出现外壳开裂的问题，底部与PCB表面的预留间隙也能满足焊锡爬升的工艺要求，避免焊锡溢出到继电器本体内部造成触点短路。从电路功能层面看，这款继电器的线圈与触点之间具备足够的电气隔离间隙，能满足低压电控设备的安规要求，可实现控制回路与负载回路的可靠电气隔离，避免负载侧的浪涌电压串入控制侧损坏MCU等敏感元件。在进行三维结构设计时，还需要注意继电器顶部的标识方向，确保模型装配后标识朝向便于运维人员识别的方向，减少后期调试阶段的接线错误概率。
