1.27mm节距双排销头排针连接器结构

　　在消费电子、通讯终端、工业控制板卡的板间连接场景里，这类双排直插销头排针是应用极广的基础互连元件，承担着不同PCB板之间、板载模块与主板之间的电信号与小功率电流传输作用，常见于手持通讯设备内部、便携检测仪器板卡、小型化工控模块的堆叠连接场景，相比单排排针，双排结构能在同等板宽下提供翻倍的触点数量，适配引脚数更多的互连需求，同时1.27mm的窄节距设计，能大幅压缩板上占用的安装空间，适配当下电子产品小型化、高密度排布的设计趋势。

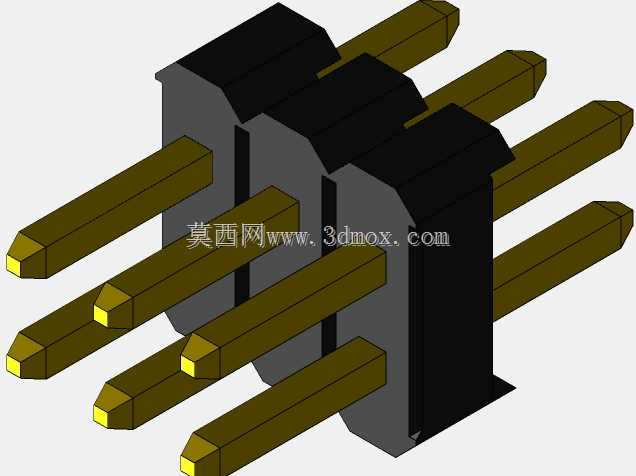

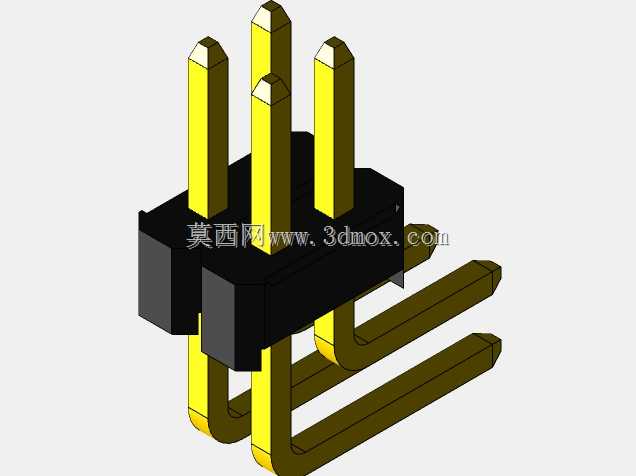

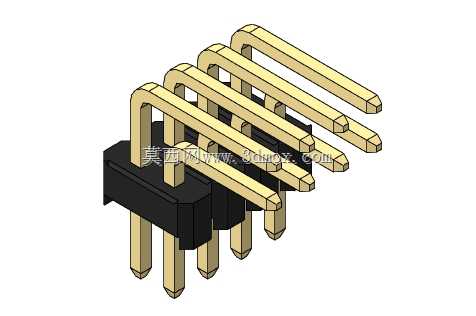

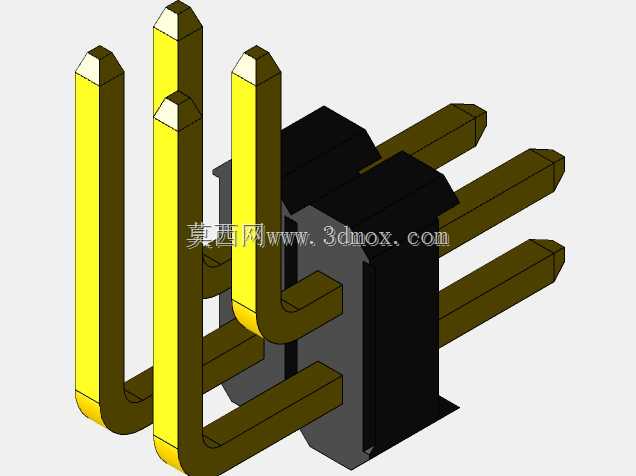

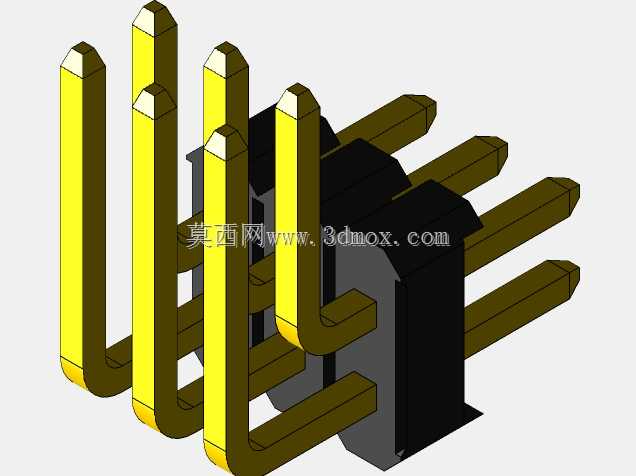

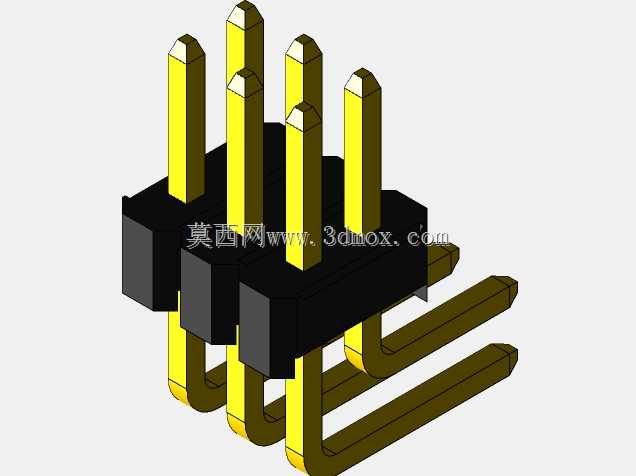

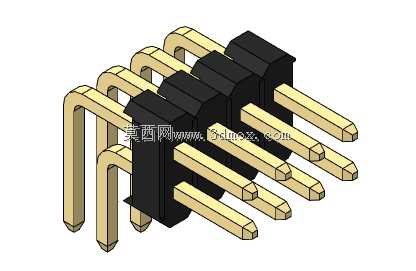

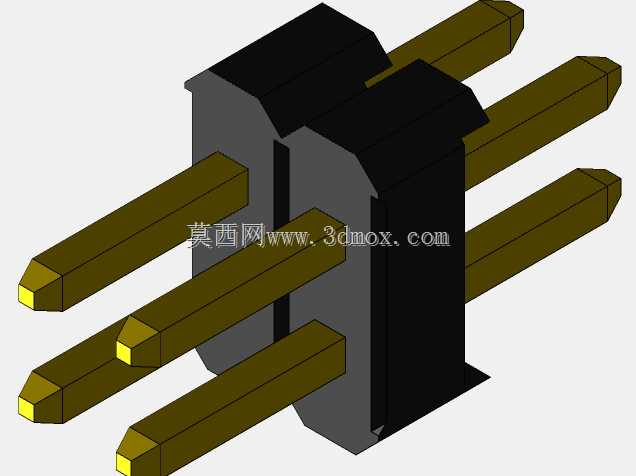

　　从结构设计来看，这款排针采用黑色高温绝缘基座作为固定载体，基座采用耐温工程塑料注塑成型，能够耐受波峰焊、回流焊过程中的高温冲击，不会出现基座融化、插针偏移的问题，插针采用黄铜基材表层镀金处理，既保证插针的结构强度，在多次插拔后不会出现插针弯折、接触不良的问题，镀金层能有效降低接触电阻，减少信号传输过程中的损耗，同时提升抗氧化能力，延长连接器的实际使用寿命。插针为长针贯穿设计，两端均伸出绝缘基座，既可以采用板端通孔焊接的方式固定在主板上，另一端可以与对应的排母座对插实现板间连接，也可以根据实际装配需求裁剪插针长度，适配不同的板间堆叠高度，灵活适配不同的整机内部空间布局。

　　安装边界方面，这款排针的引脚间距严格控制在1.27mm，双排引脚的行间距同样匹配标准1.27mm排母的对应尺寸，设计PCB封装时需要严格对应引脚位置，通孔孔径设置为0.45mm-0.5mm即可满足插针穿板焊接需求，焊盘直径设置为0.8mm-0.9mm就能保证焊接可靠性，不会出现连锡、虚焊的问题。绝缘基座的外形为规整矩形，边角做了小倒角处理，不会在装配过程中刮伤周边板上元件，基座高度为标准的2.5mm，焊接后插针露出板面的高度统一，与排母对插时的啮合长度为1.5mm，既保证插拔后的连接可靠性，不会因为振动出现松脱，也不会因为啮合过长导致插拔力过大，不方便后期的模块拆装维护。

　　实际选型使用过程中，这类排针需要根据实际传输的信号类型确认触点载流能力，常规信号传输场景下单pin载流1A完全可以满足需求，如果涉及小功率电源传输，可以根据实际电流大小选择多pin并联的方式提升整体载流能力。建模过程中需要严格保证每一根插针的同轴度，插针与基座的配合公差控制在0.05mm以内，避免出现插针歪斜导致无法与排母正常对插的问题，同时基座上的插针固定槽需要做倒扣结构，保证插针压入基座后不会出现轴向窜动，在焊接、插拔过程中插针不会被推出基座，导致连接失效。

　　不同于大节距的2.54mm排针，1.27mm节距的排针对PCB加工精度要求更高，设计时需要注意板上安装位置周边预留0.8mm以上的操作空间，方便焊接与插拔操作，同时在高密度排布的板卡上，需要注意排针周边的走线间距，避免引脚焊接时的焊锡溢出导致相邻线路短路。这类排针还可以根据实际需求调整引脚数量，从22pin到250pin都可以按需裁切，适配不同引脚数的互连需求，对应的阴头排母采用相同的节距设计，对插后整体的连接高度可以控制在5mm以内，非常适合空间紧凑的便携类通讯设备内部使用，在手持终端、小型通讯模块、嵌入式控制板上都能看到这类连接器的应用，是板间高密度互连的高性价比选择。
