JST SH/SR系列1.0mm间距压接式连接器

　　这类压接式绝缘位移连接器，目前在便携消费电子、小型通讯终端、便携检测设备的板间互连场景里应用占比很高，核心解决小空间内多芯数信号稳定传输的需求，尤其适合内部堆叠空间紧张的手持类设备，替代传统飞线焊接的连接方案，大幅降低批量组装时的人工焊接工时，同时避免手工焊接带来的虚焊、连锡、焊点应力断裂等批量不良问题。从结构设计来看，该款连接器采用1.0mm的接触件间距，属于高密度板端连接方案，适配2到20针的不同芯数需求，覆盖绝大多数小信号传输的场景，接触端子采用镀金铜合金材质，压接端设计成带导向的翼型结构，既可以在SMT回流焊过程中自动校正贴装偏移，也能在插件对接时提供足够的保持力，避免日常使用中的震动导致接触件松脱。

　　绝缘基座采用耐高温LCP材质，满足无铅回流焊的高温工艺要求，基座侧壁设计了防呆导向槽，对接时可以自动校正公母端的插接角度，避免斜插导致的接触针弯折、基座开裂问题，同时基座内部的端子固定槽采用过盈配合结构，端子压入后不需要额外点胶固定，就能满足常规震动环境下的端子保持力要求。在安装边界上，该连接器属于表面贴装型元件，焊接端的焊盘尺寸设计完全符合行业通用的SMD焊盘规范，不需要设计特殊的异形焊盘，常规的SMT钢网开孔方案就能满足焊锡量要求，贴装时的元件占位高度控制在极低范围内，不会占用板对板堆叠的垂直空间，对于内部空间紧凑的便携设备来说，能有效压缩整机的厚度尺寸。实际选型过程中，这类连接器需要重点关注对接后的保持力、接触电阻、

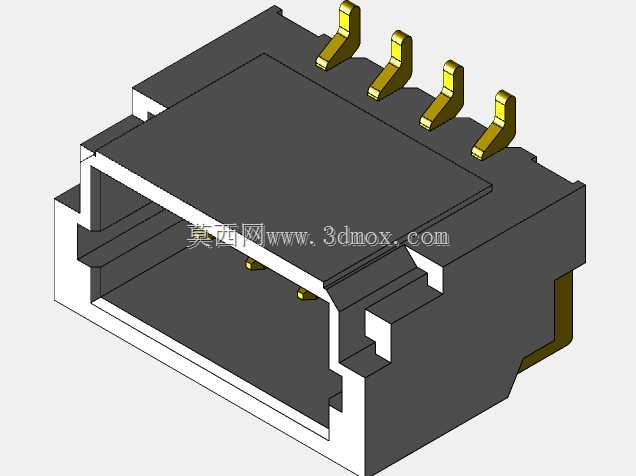

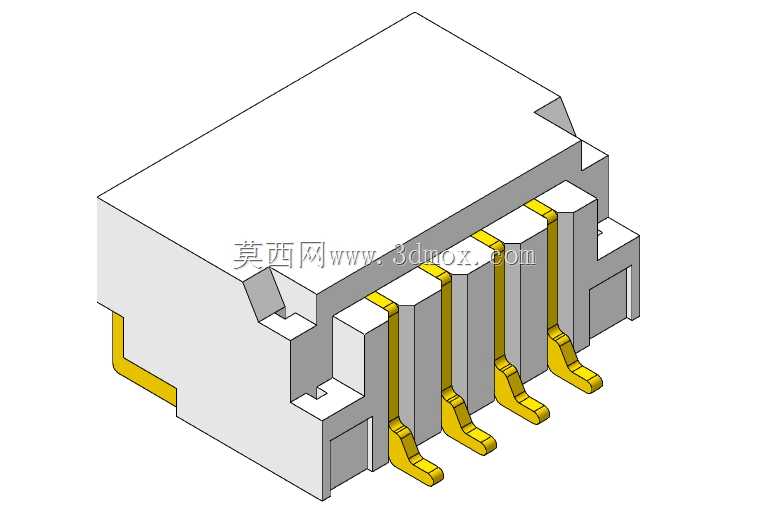

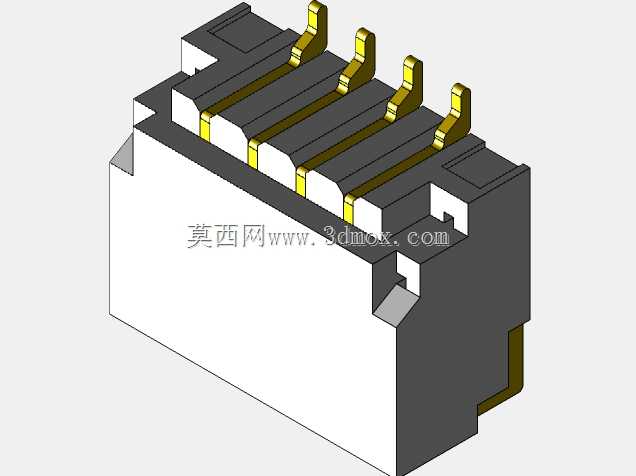

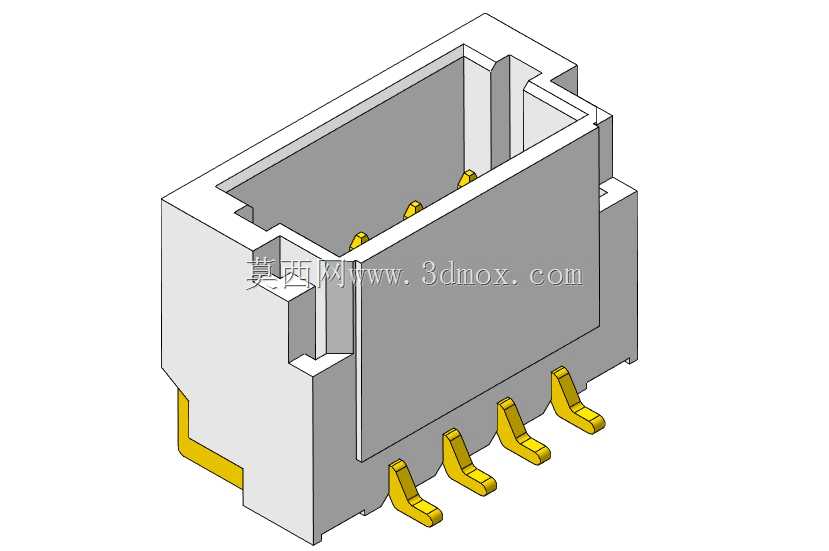

　　绝缘耐压这几个核心参数，该款结构的接触件设计采用双触点接触结构，公母端对接后每个接触回路有两个独立的接触点，即使单个触点因为氧化、异物出现接触不良，另一个触点依然能保证信号通路的连通，大幅提升长期使用的可靠性。绝缘位移的压接设计，不需要提前对线芯进行剥线处理，压接时端子的刃口会直接刺破导线的绝缘层，和内部的铜导体形成可靠接触，相比传统的焊接接线方式，压接后的接点一致性更好，抗拉力更强，适合批量生产的线束加工场景。在三维建模层面，该模型完整还原了连接器的所有装配细节，包括基座的脱模斜度、端子的折弯角度、焊端的共面度要求、防呆槽的位置尺寸，结构设计人员在进行PCB布局时，可以直接调用该模型进行干涉检查，

　　提前确认连接器和周边元件的安全距离，避免投板后出现元件干涉、贴装困难的问题。同时模型也还原了公母端对接的配合尺寸，在进行整机结构堆叠时，可以准确模拟插接后的整体占用空间，预留足够的操作空间供组装时进行插接作业，避免后期组装时出现手指操作空间不足、工装无法对位的问题。这类连接器在实际应用中，还经常搭配同系列的带压接端子的线端塑壳使用，模型的对接尺寸完全匹配SH/SR系列的公端接头，互换性符合行业通用规范，不需要额外调整对接结构就能直接适配市面上同规格的线端组件，对于供应链选型来说非常友好，不会出现单一供应商绑定的问题。
