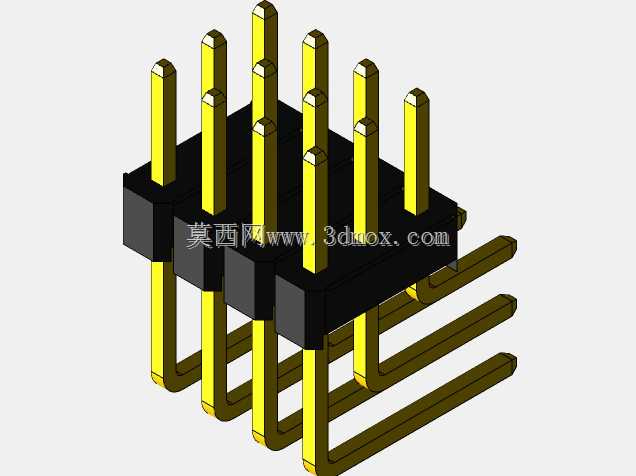

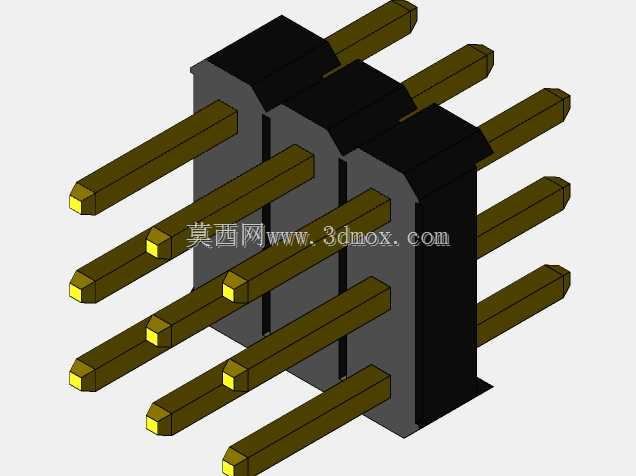

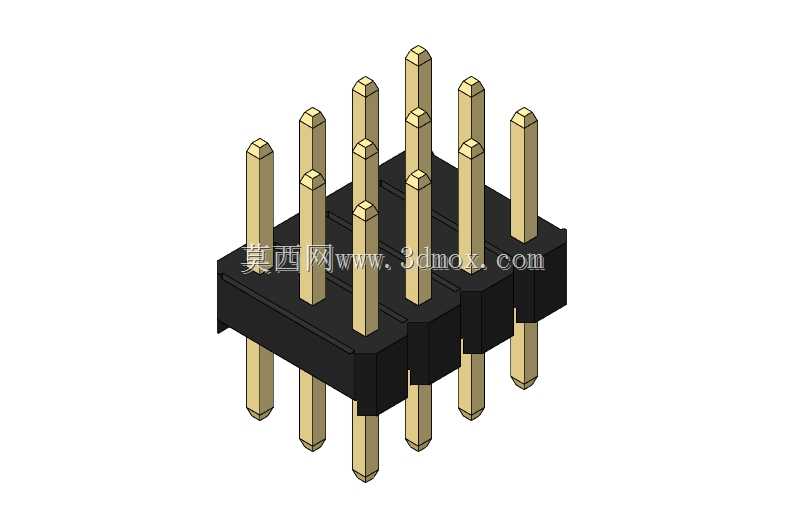

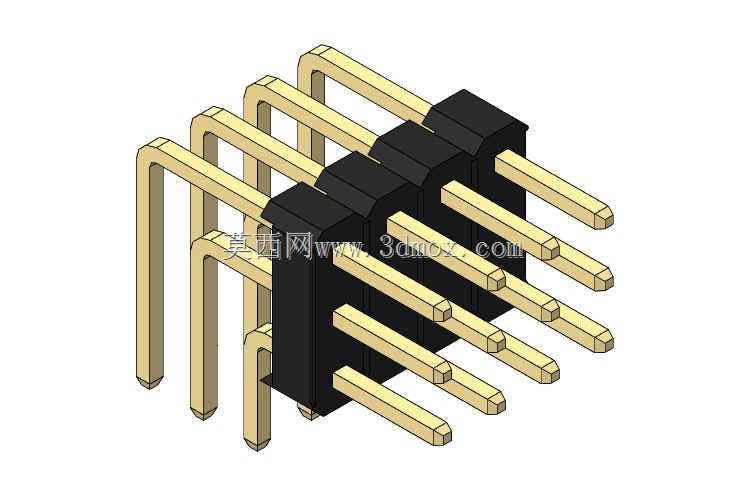

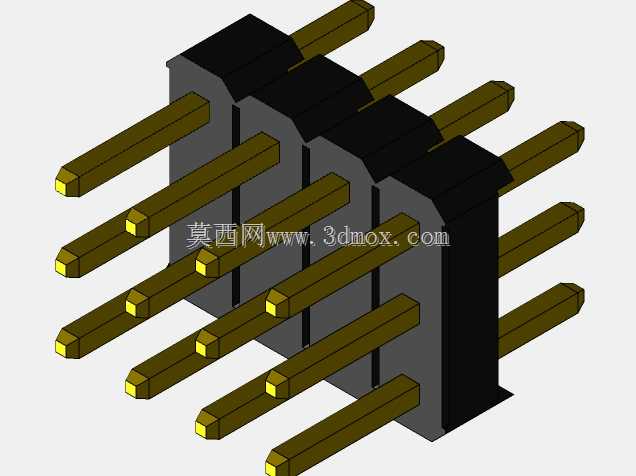

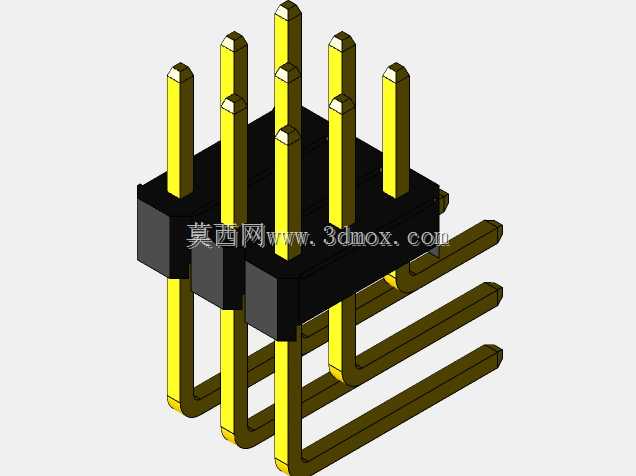

三排直插式2.0间距板对板连接器结构

　　这款三排直插连接器主要面向通讯设备、工业控制板卡、消费电子内部的板间信号与小电流传输场景，在交换机端口扩展板、工控IO模块、嵌入式核心板与载板的连接场景中十分常见，相比双排排针，同长度下可多承载50%的信号通路，能有效节省PCB板上的接插件占用空间，适配高密度布线的板卡设计需求。

　　从实际使用角度看，这类连接器的塑壳采用耐高温热塑性材质，可过波峰焊与回流焊工艺，焊接过程中不会出现塑壳变形、针体倾斜的问题，插针采用黄铜基材镀锡处理，接触电阻低，抗氧化能力强，反复插拔次数可达数百次，满足设备生产调试阶段的多次插拔需求，长期使用也不会出现接触不良的问题。插针与塑壳之间采用过盈压装工艺，针体保持力满足行业标准，不会出现插拔过程中针体被带出塑壳的情况。

　　设计层面上，这款连接器针间距严格控制在2.0mm，三排针的排距也做了等距设计，保证公母头对插时每根针都能精准对位，不会出现插偏、弯针的情况。塑壳侧面做了防呆导向结构，公母头对接时只有方向正确才能插入，避免反插导致的电路短路、针体弯折问题。塑壳底部做了凸台定位结构，插件时可以卡在PCB对应的定位孔上，过炉焊接时不会出现偏移浮高的问题，保证焊接良率。

　　安装边界方面，这款3*12Pin规格的连接器，塑壳本体长度适配12Pin针位的排布尺寸，宽度覆盖三排针的排距总宽，高度方向上，板下插针长度满足1.6mm标准板厚的透焊需求，板上插针长度适配母座的插接深度，焊接后板上剩余高度不会干涉周边贴片元件的布局，PCB封装设计时，焊盘尺寸按照插针直径做0.2-0.3mm的放大处理，焊盘之间的阻焊桥宽度满足PCB制板工艺要求，不会出现连锡问题。三排针的排布错位设计，也让布线时可以在针脚间隙走信号线，进一步提升PCB板面的利用率，减少板层数量，降低整体板卡成本。

　　在实际选型应用中，这类连接器需要根据板间传输的电流大小确认针体的载流能力，单针载流可满足1A以内的信号与小功率供电需求，如果是大电流供电场景则不适用，同时需要确认公母座的配对高度，保证两块板对插之后的板间距符合结构设计要求，避免出现板间间隙过大导致接触不良，或者间隙过小挤压塑壳导致针体变形的问题。建模过程中，每根插针的同轴度、塑壳定位柱的尺寸公差、插针伸出塑壳的长度公差都做了严格的参数化控制，可直接导出用于PCB封装设计、结构干涉检查，也可用于整机装配的模拟验证，提前发现布局中存在的干涉问题，减少打样迭代次数。
