SMT贴片式PLCC28IC插座三维结构设计

项目分类:通讯工具类 发布时间:2022-07-14 ID:682835
  • SMT贴片式PLCC28IC插座三维结构设计
  • SMT贴片式PLCC28IC插座三维结构设计

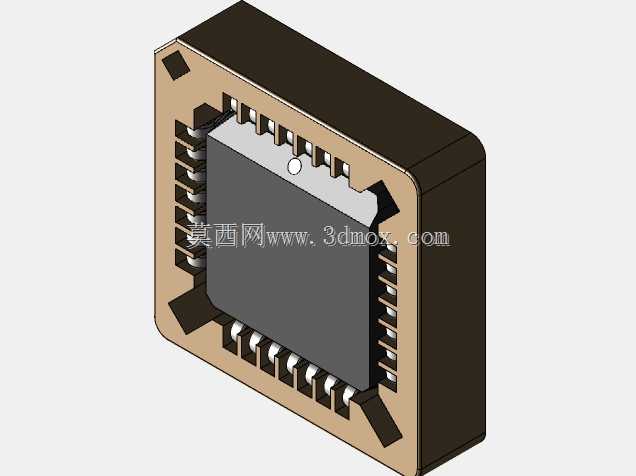

  在消费电子、工业控制板卡、通讯终端设备的PCB组装环节,PLCC封装IC的可靠连接一直是板级设计中需要重点考量的部分,这款SMT型PLCC28插座正是针对28引脚PLCC封装芯片的表面贴装安装需求设计的互联部件。从实际产线应用来看,这类插座主要用在需要频繁更换IC、或者芯片需要做程序烧录后可拆卸维护的电路板场景,相比直接将PLCC芯片焊接在PCB上,插座的存在可以大幅降低芯片更换的返修难度,避免拆焊过程中对PCB焊盘或者芯片本体造成热损伤,尤其适合小批量试制阶段的开发板、工控通讯模块、老旧设备的芯片替换维修场景。

  从结构设计逻辑来看,这款插座采用了耐高温的绝缘基座作为主体承载结构,基座选用的是适配SMT回流焊工艺的高温工程塑料,能够承受无铅回流焊的峰值温度而不发生形变、翘曲,保证贴装过程中引脚共面度的稳定性。基座四周均匀分布28个弹性接触端子,端子采用冲压成型的磷青铜材质,表面做镀锡或者镀金处理,既保证焊接时的润湿性,又能提供足够的接触正压力,确保IC引脚插入后接触电阻稳定,不会因为设备运行中的振动、温度循环出现接触不良的问题。插座的四个角设计了导向定位凸台,对应PLCC28芯片本体的缺角定位结构,能够在芯片安装时起到防呆作用,避免芯片插反导致的电路烧毁问题,同时凸台的高度刚好贴合芯片本体的侧面,在芯片插入后可以限制芯片的水平位移,即使在强振动工况下也不会出现芯片松脱的情况。

  从安装边界尺寸来看,这款SMT插座的焊盘布局完全匹配标准PLCC28封装的焊盘定义,表面贴装的引脚采用翼型设计,引脚伸出基座的长度、引脚间距都严格遵循行业通用的PLCC28 SMT插座安装规范,设计PCB封装时可以直接调用标准封装库尺寸,不需要额外做适配调整。插座的整体高度控制在常规SMT接插件的高度范围内,不会对板卡上方的结构件安装造成干涉,基座底部设计了轻微的凸点结构,在回流焊时能够让焊锡膏更好地浸润引脚根部,同时避免插座底部与PCB表面完全贴合导致的助焊剂残留无法排出的问题,减少焊接后的清洗难度。

  在功能特性上,这款插座的插拔寿命能够满足常规工业场景的使用需求,弹性端子的形变范围经过反复验证,芯片多次插拔后依然能够保持足够的接触压力,不会出现端子松弛导致的接触失效。绝缘基座的介电性能符合电子互联部件的相关要求,相邻引脚之间的绝缘电阻足够高,能够避免高压工况下的引脚间爬电、击穿问题。插座的整体外形采用方形结构,四个边角做了小角度的倒角处理,在SMT贴片机吸嘴拾取时能够更好地贴合吸嘴表面,提升贴装过程中的拾取成功率,减少贴装抛料率,适配高速SMT产线的批量生产需求。

  从结构建模的细节来看,这款三维模型完整还原了插座的所有结构特征,包括端子的弯折角度、基座的定位凸台、引脚的共面度细节、基座表面的脱模斜度都做了精准的复刻,不管是用于PCB装配的干涉检查,还是用于整机结构的空间布局验证,都能够提供足够的结构参考。在做板卡结构设计时,设计人员可以直接调用这个模型导入到PCB设计软件或者三维结构软件中,验证插座与周边元器件、外壳结构的间隙是否满足安装要求,避免实际生产中出现结构干涉的问题,同时也可以用于生产工装的设计参考,比如针对这款插座的贴装定位治具、芯片压入工装的设计,都可以基于这个三维模型做尺寸匹配,减少工装设计时的实际测绘工作量。
