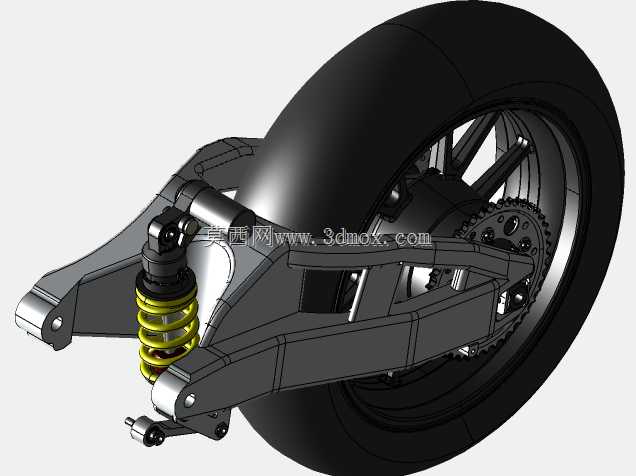

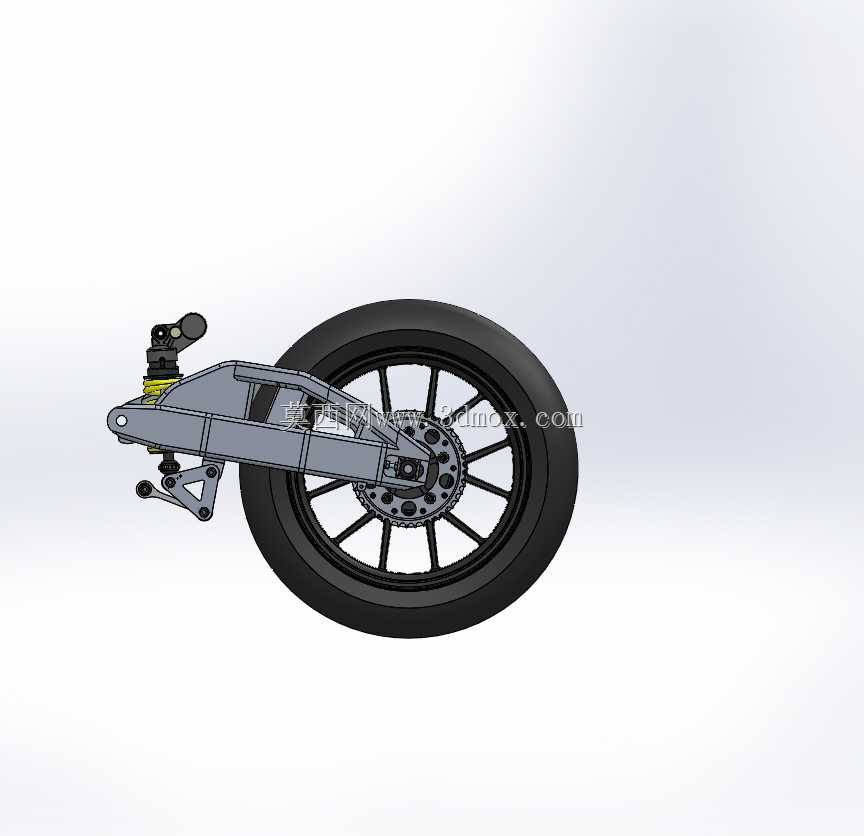

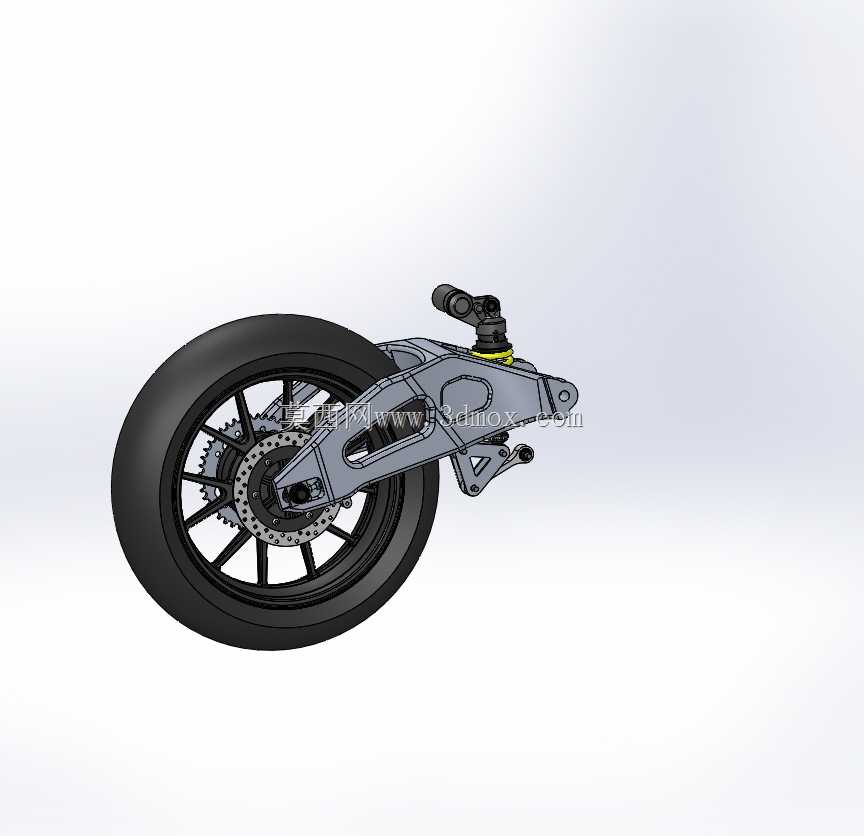

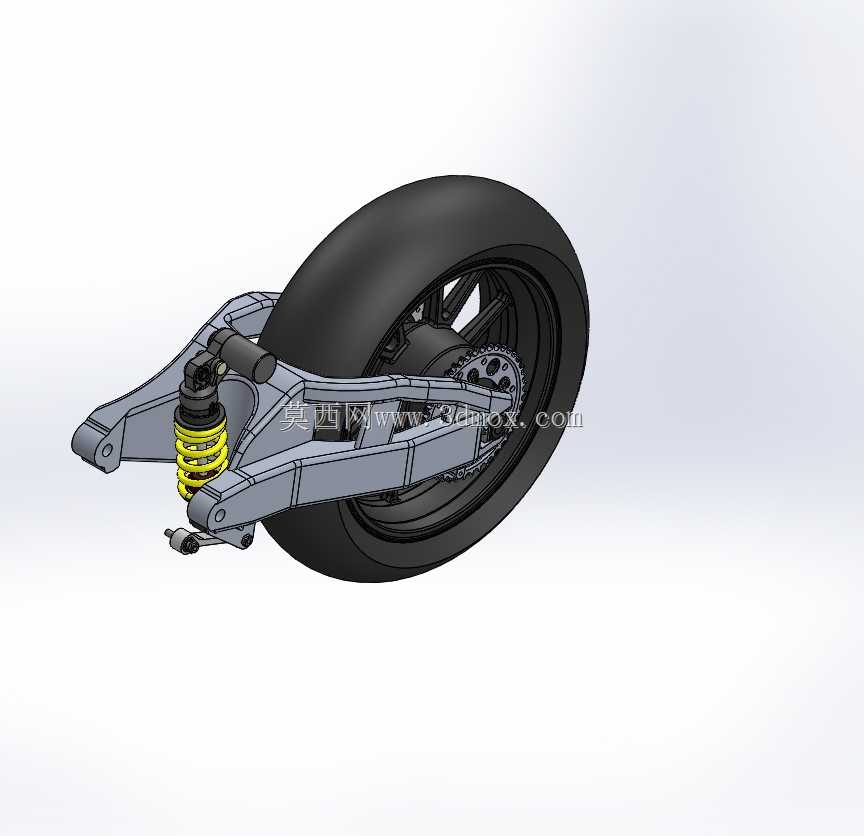

本田CBR954RR摩托后悬架摇臂总成

大排量摩托后悬架在赛道工况下的侧向载荷冲击，一直是后摇臂结构设计里最容易被忽略的加工适配盲区，很多复刻结构只抄外观轮廓，完全没考虑不同加工工艺下的应力释放差异。这套后摇臂的铰接点位公差带控制在0.02mm以内，和后减震器下安装座的同轴度偏差如果超出阈值，激烈驾驶时减震筒会承受额外的侧向剪切力，轻则油封漏油，重则高速过弯时减震卡滞引发侧滑。摇臂主体的变截面箱梁结构，不是为了视觉上的肌肉感，铣削加工时内侧的加强筋排布特意避开了应力集中的转角位置，普通焊接结构容易在焊缝处出现疲劳裂纹，这套结构把焊缝位置全部挪到了载荷传递的次要路径上，即使采用铝合金压铸工艺，也能在壁厚减薄15%的前提下保持相同的抗扭刚度。后轮轴的安装座做了偏心限位设计，不用额外加装链条张紧器，调整链条松紧时轮轴不会出现轴向偏移，很多改装件这里只做了长圆孔，没有限位台阶，拆装后轮后很容易出现轮轴偏斜，导致链条偏磨、高速行驶时后轮甩动。后制动卡钳的安装支架和摇臂做了一体化设计，省去了单独的转接码，减少了装配时的累积误差，卡钳安装面的平面度要求控制在0.01mm，不然制动时卡钳会出现轻微抖动，传递到车把就是高频发麻的震感。后链轮的安装座和轮毂轴承的配合公差选了过渡配合，既不会因为过盈太大压装时损坏轴承，也不会因为间隙太大出现链轮跳动，链条传动的动平稳性比常规结构提升不少。减震弹簧的预载调节座预留了足够的工具操作空间，不用拆卸后轮就能完成预载和阻尼的调整，赛道日快速调整车辆设定时不用耗费额外的拆装时间。摇臂表面的安装凸台全部做了圆角过渡，没有尖锐的铣削棱边，既避免了应力集中，也防止装配维修时划伤操作人员。
