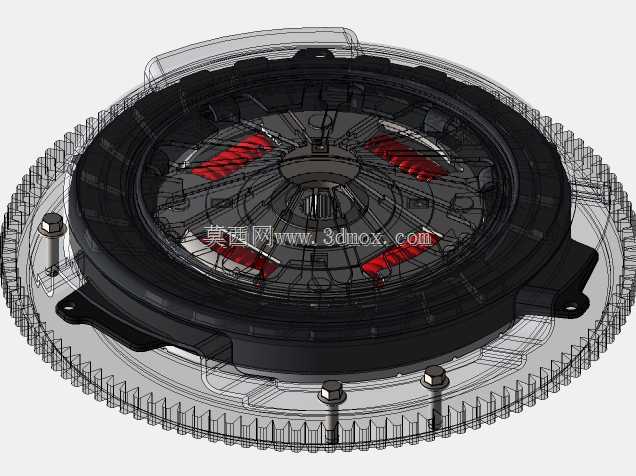

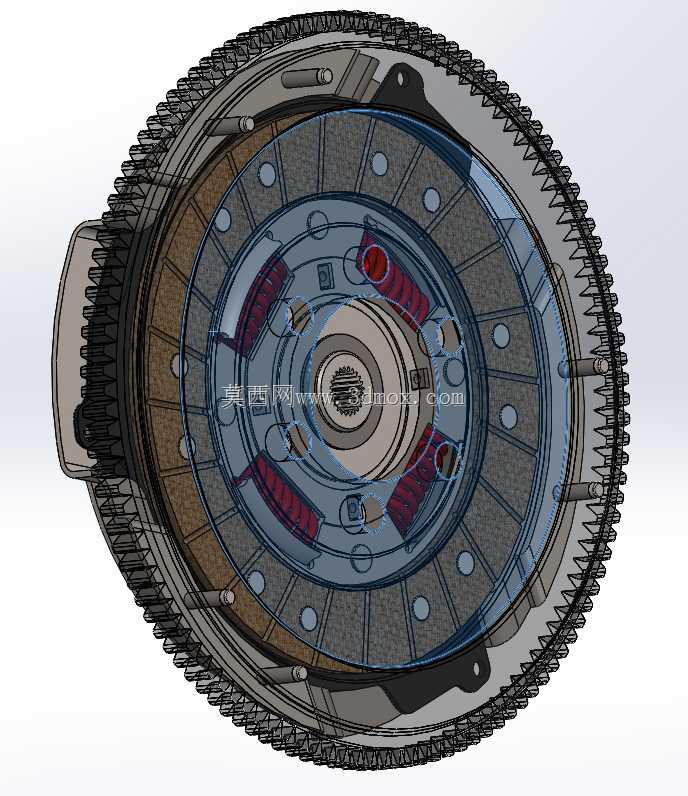

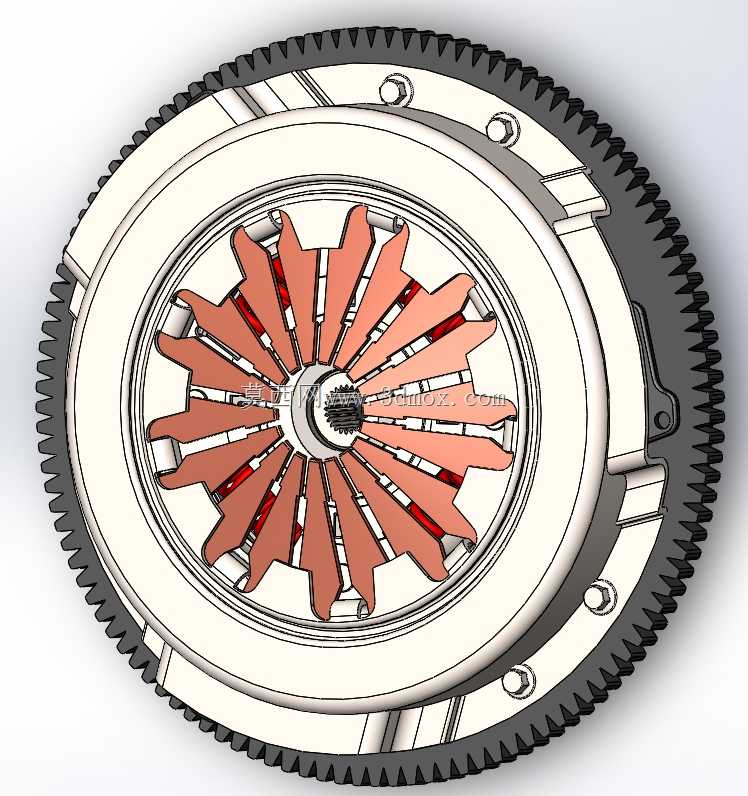

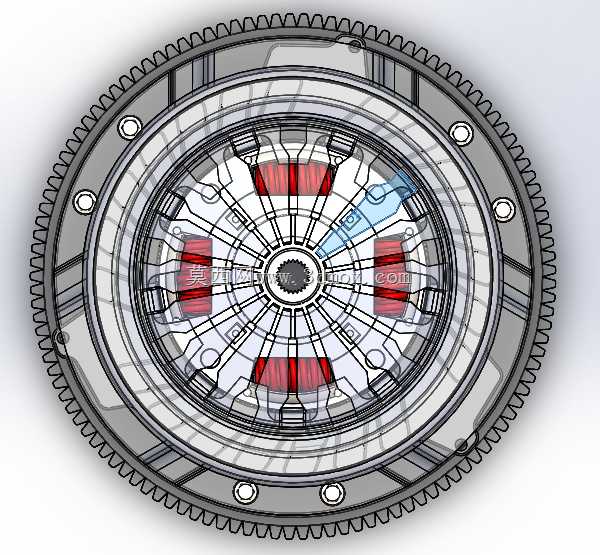

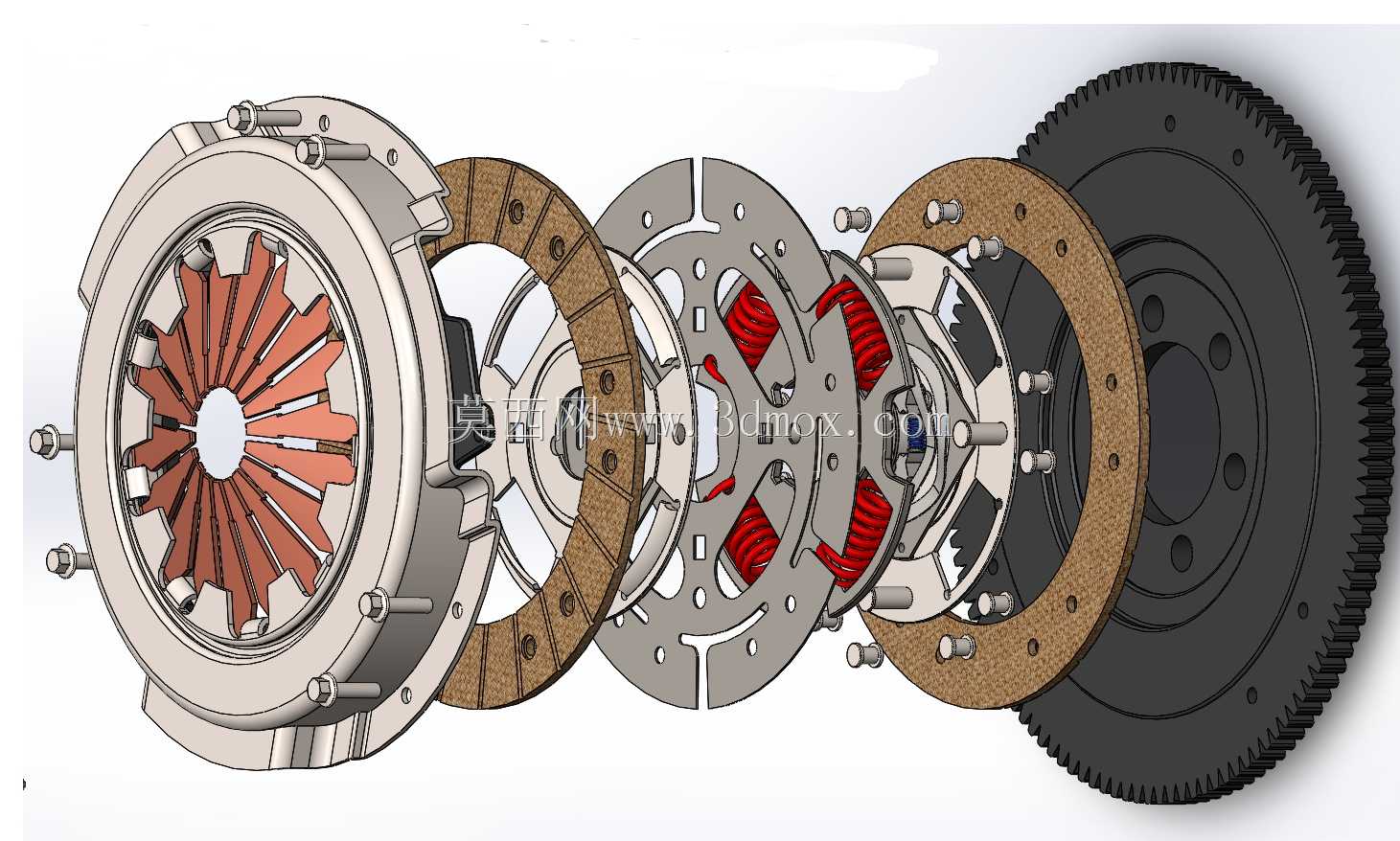

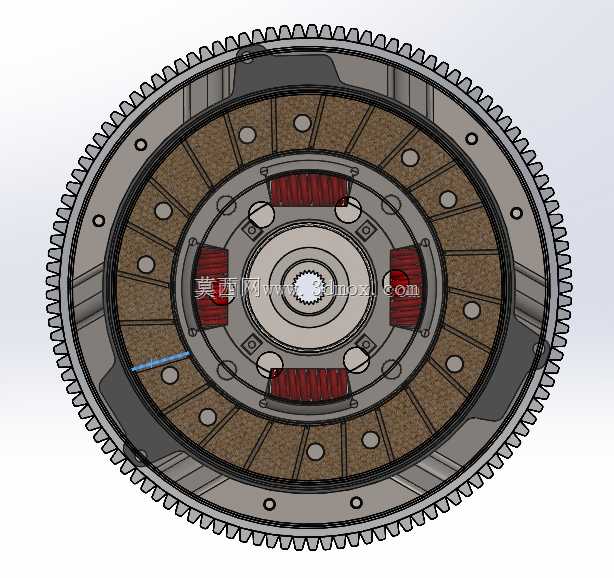

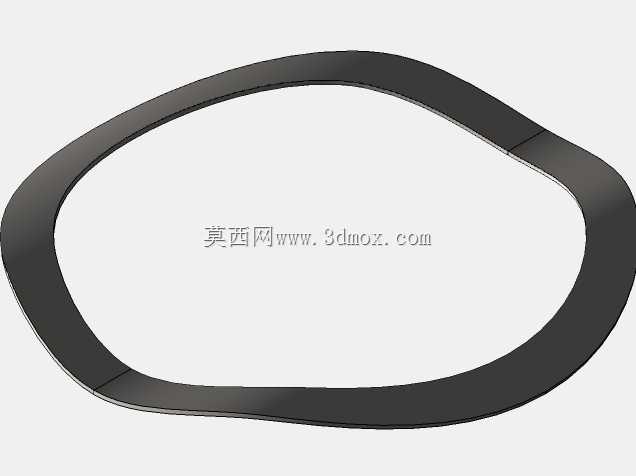

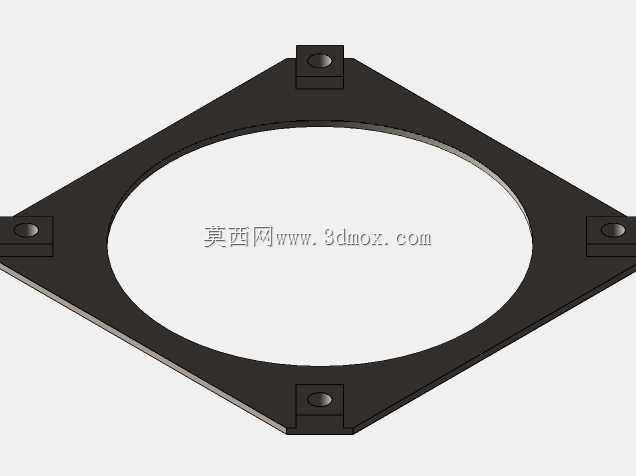

汽车传动单片摩擦离合器结构设计

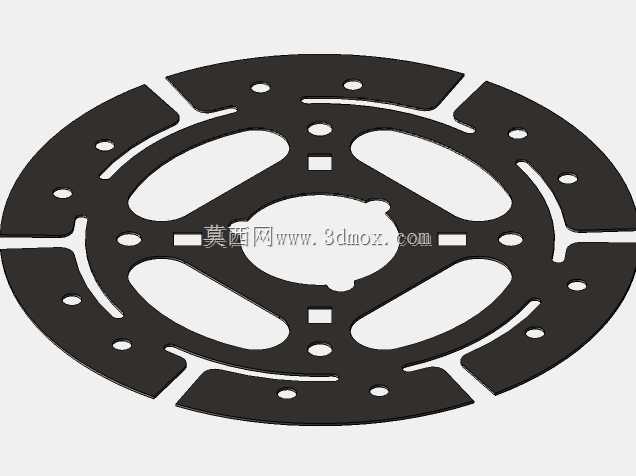

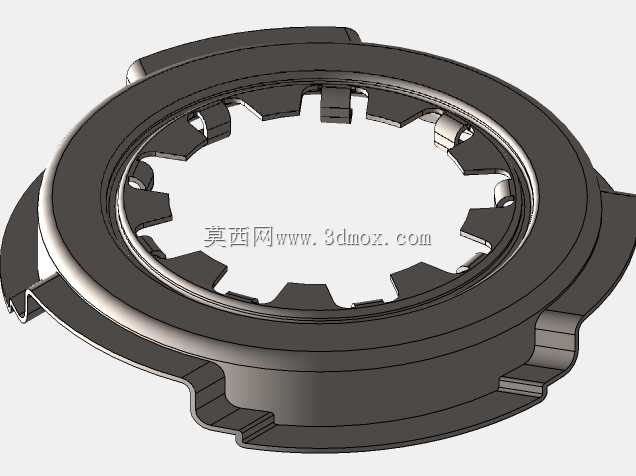

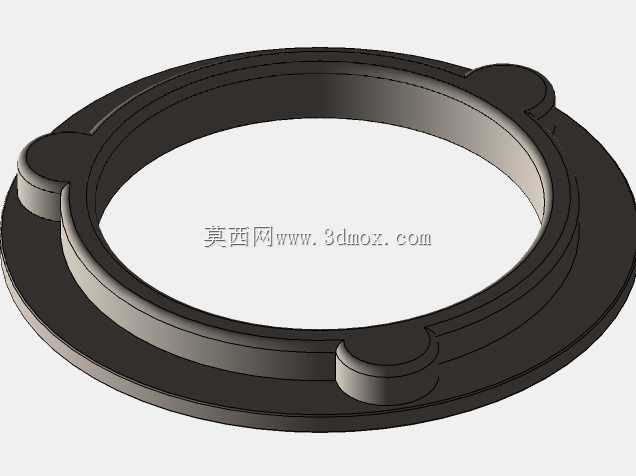

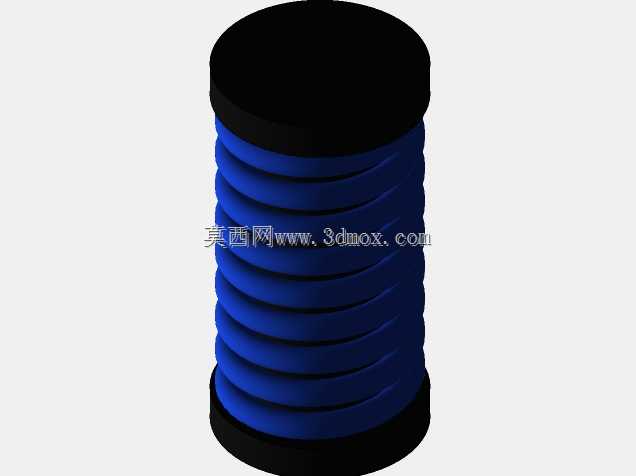

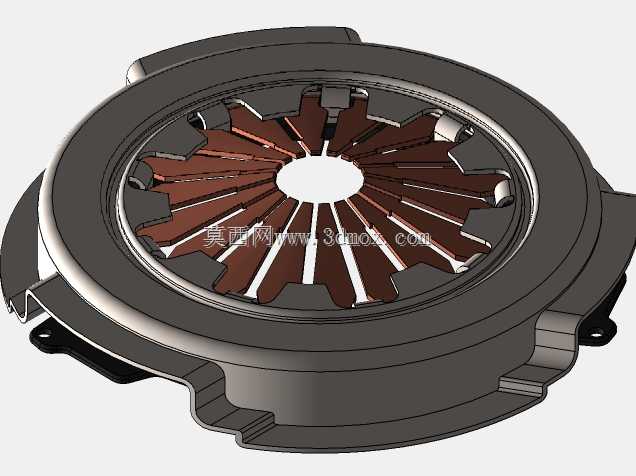

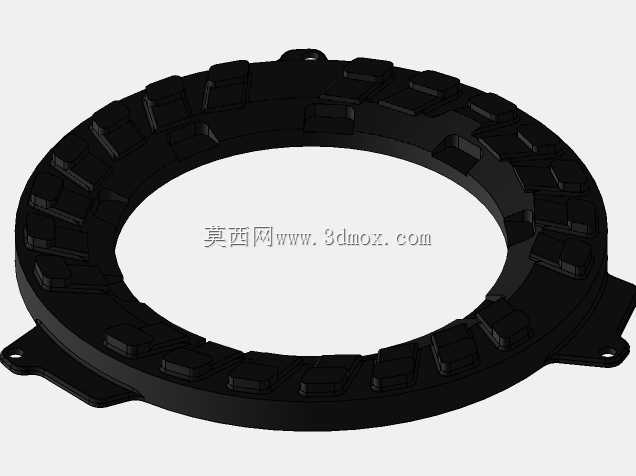

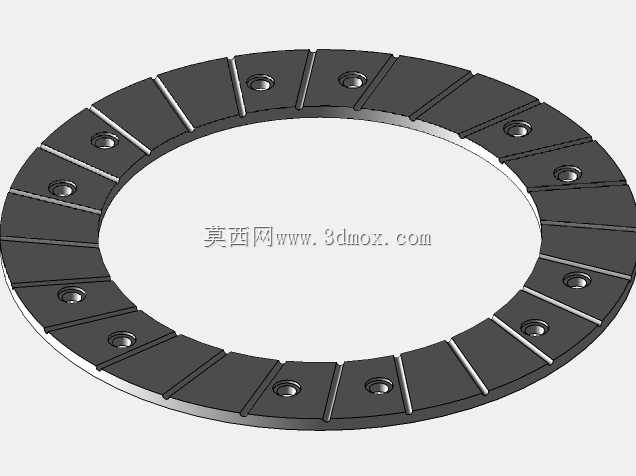

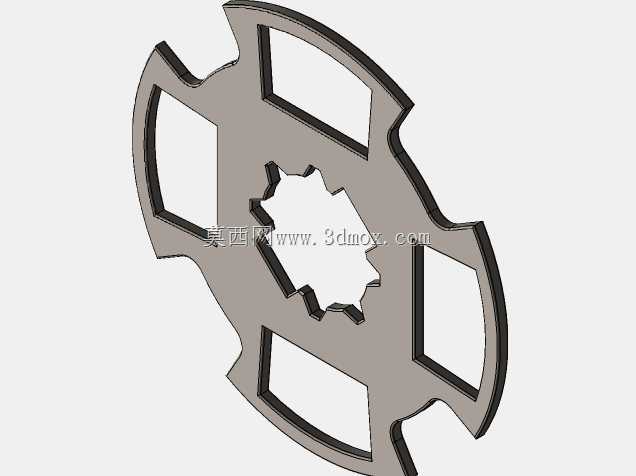

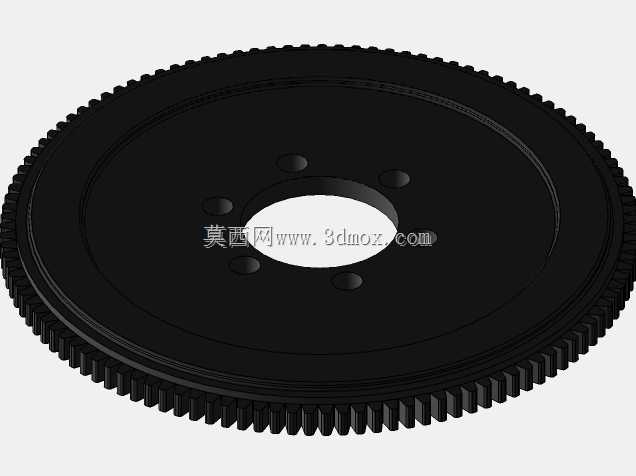

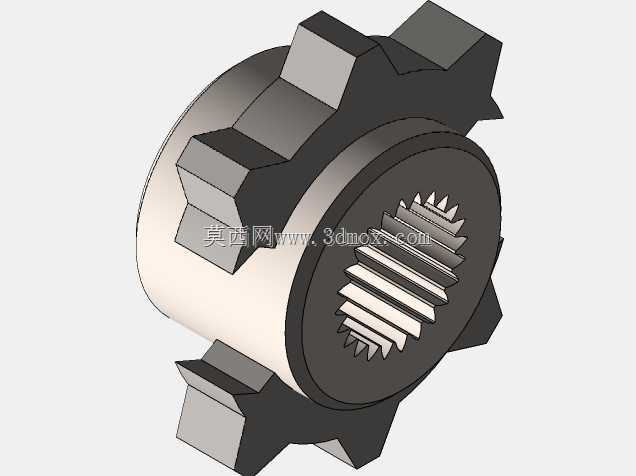

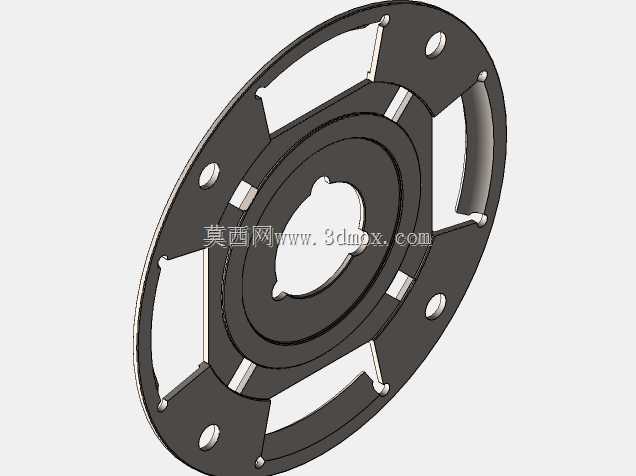

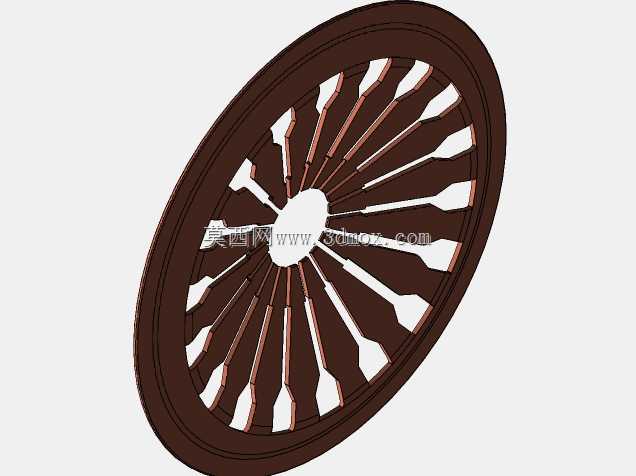

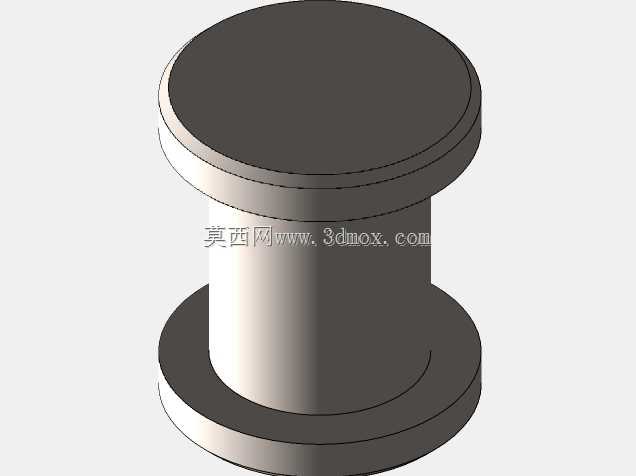

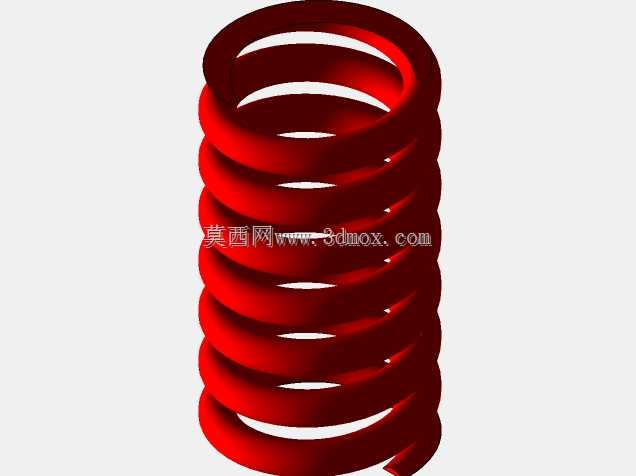

膜片弹簧指端的平面度公差控制在0.1mm以内，冲压成型后需经过三次低温回火消除内应力，避免装车后出现压紧力衰减导致的打滑故障。压盘上的散热筋采用非等距排布，对应摩擦片高负荷接触区域的筋条间距缩小2mm，配合飞轮端面的导流槽，能在连续半联动工况下把工作温度降低17℃，减少摩擦材料的热衰退概率。从动盘上的扭转减振弹簧采用两级刚度设计，外圈硬弹簧承担大扭矩传递，内圈软弹簧过滤怠速工况的微小振动，弹簧座的限位凸台高度经过反复校核，既保证极限扭矩下弹簧不会并圈失效，又预留足够的压缩行程吸收传动系冲击。摩擦片的铆钉孔采用沉头设计，锪孔深度严格控制在摩擦片总厚度的三分之一，过深会降低摩擦片结构强度，过浅则铆钉头外露会刮伤压盘和飞轮工作面，实际装配时铆钉采用交错排布，避免同一圆周上的应力集中。分离轴承与膜片弹簧接触的端面堆焊1mm厚的耐磨合金，接触区域的粗糙度抛光至Ra0.8，减少长期分离动作下的磨损量，分离指端的圆角经过滚压强化处理，避免应力集中导致的指端断裂。飞轮与曲轴连接的定位销孔采用配铰工艺，销与孔的配合公差选H7/p6，保证飞轮的端面跳动量控制在0.05mm以内，避免高速旋转时的动不平衡引发整车抖动。压盘传动片采用对称布置的弹簧钢片，每组传动片的自由长度差不超过0.03mm，保证压盘升降过程中始终与飞轮端面平行，不会出现偏磨导致的离合器接合不平顺。从动盘毂的花键孔采用拉削成型，与变速箱输入轴的花键配合选H6/h5，滑动阻力控制在15N以内，既保证换挡时从动盘能顺畅轴向移动，又不会因间隙过大产生传动冲击。
