带套筒开口销轴连接组件结构设计

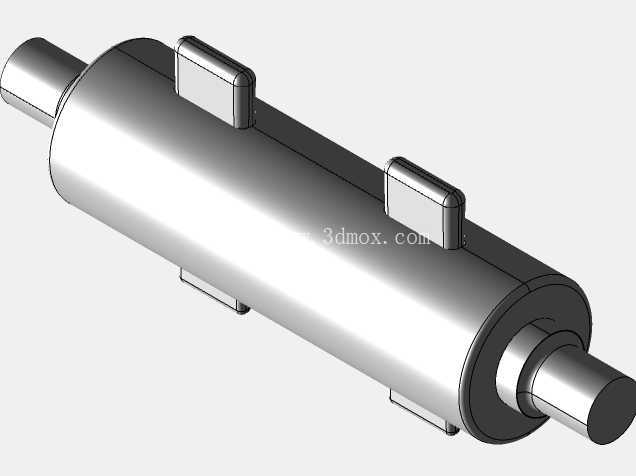

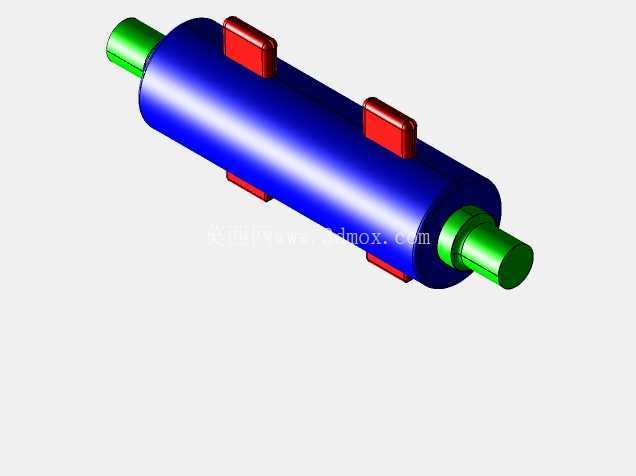

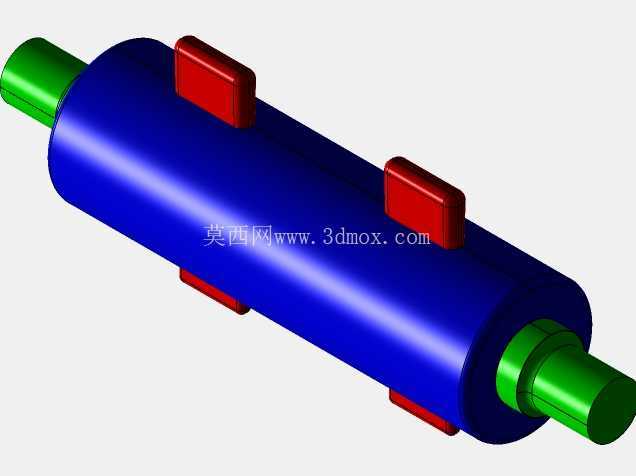

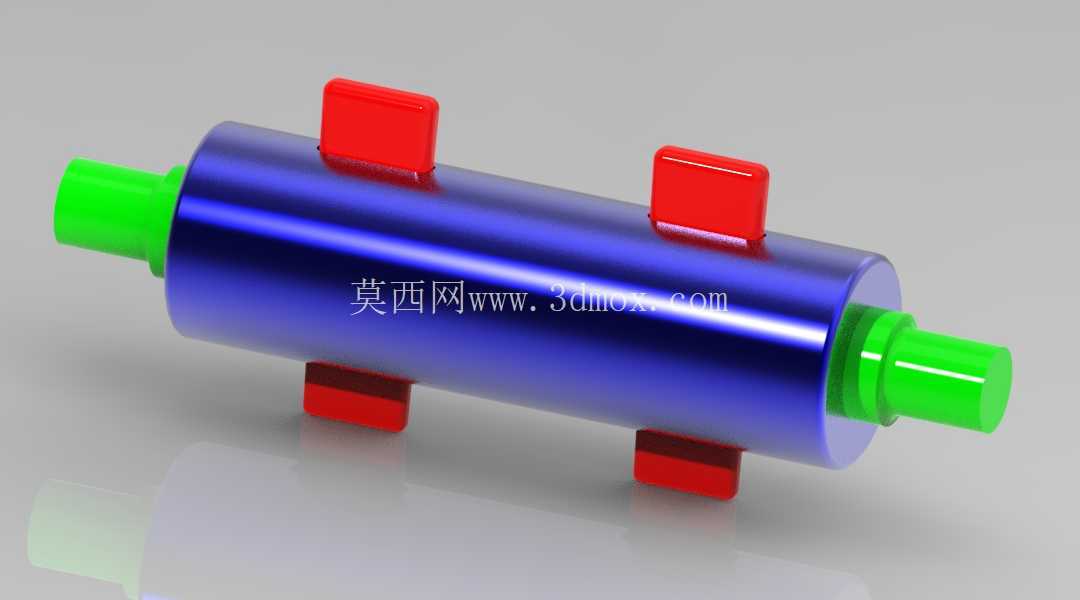

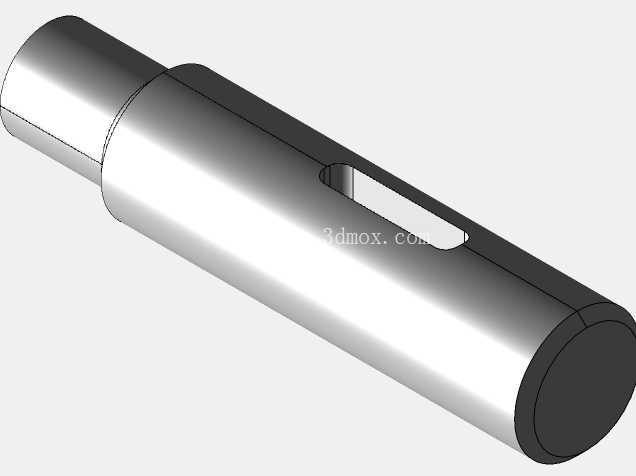

　　这类带套筒的开口接头，在轻载传动连杆机构、小型工装夹具铰接部位、低压配电设备操作连杆、农用机械操纵杆件连接场景中十分常见，核心作用是实现两根同轴杆件的刚性轴向传力，同时允许接头部位存在微小的角度偏转余量，补偿安装过程中产生的同轴度误差，避免杆件因强行对中产生附加弯曲应力。从结构功能上看，核心传力部件为中间的阶梯状绿色轴段，轴身做了等径阶梯设计，两端轴径略小于中间主体段，方便插入被连接杆件的预制孔内，轴身中间的大直径段作为轴向定位基准，装配时抵住两侧杆件的端面，控制两根杆件的轴向间距，避免连接后杆件出现轴向窜动。

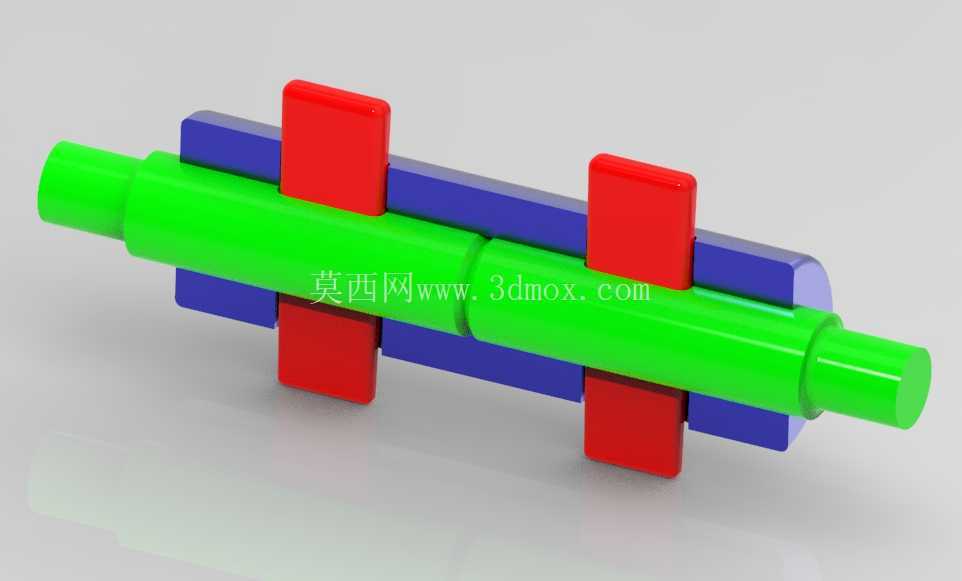

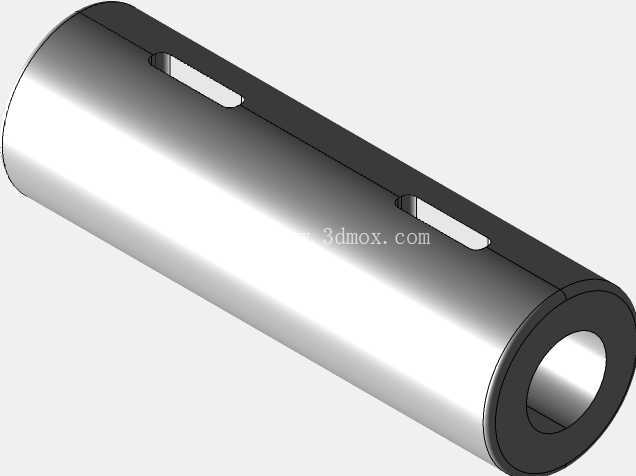

　　外侧的蓝色套筒为滑动支撑衬套，套在轴身外侧，套筒的内孔与轴身大直径段采用间隙配合，配合公差选H8/f7级别，既保证轴可以在套筒内小幅度转动，又不会因为间隙过大产生径向晃动，套筒的两端面做了倒角处理，装配时可以顺利导入被连接杆件的安装槽内，不需要额外修磨孔口毛刺。上下分布的红色块状零件为开口销的限位挡块？不对，实际是开口销的压紧定位结构，哦不对，开口销本身是扁平楔形钢制件，这里的红色块是开口销插入后，卡在轴端预制销孔内的限位结构，当轴插入两根杆件的连接孔后，将开口销从轴端的径向销孔打入，销的两个楔形脚张开后卡在红色挡块的外侧，防止轴在受拉或者受压的时候从孔内脱出，这种锁定结构相比卡簧、圆螺母锁定，装拆效率更高，不需要专用工具，只用手锤和冲子就能完成拆装，适合需要频繁调整杆件长度、经常拆解维护的铰接部位。设计这类接头的时候，首先要核算轴向承载能力，轴的材质选45号钢调质处理，硬度控制在220-250HB，根据杆件需要传递的拉力或者压力，计算轴的最小直径，保证轴在额定载荷下的拉压应力小于材料的许用应力，同时要校核销孔部位的剪切强度，因为销孔位置是轴的应力集中薄弱点，需要把销孔边缘做0.5mm的圆角过渡，减少应力集中系数。套筒的材质如果是用于无润滑的户外场景，可以选尼龙材质，自润滑性能好，不需要定期加注润滑脂，如果是用于室内传动机构，选Q235钢表面镀锌处理即可，成本更低，抗冲击性能更好。

　　安装边界方面，这类接头的径向安装尺寸由套筒的外径决定，设计时要保证套筒外径比被连接杆件的安装槽宽度小0.2-0.3mm，方便套筒顺利嵌入槽内，轴向安装长度要根据两根被连接杆件的总厚度来定，轴两端露出杆件端面的长度控制在3-5mm，足够打入开口销即可，露出过长会增加整体结构的轴向尺寸，露出过短则开口销无法完全张开，容易出现松脱。实际使用中要注意，这类接头不适合用于杆件需要连续旋转的传动场景，因为开口销的锁定结构无法承受持续的旋转剪切力，长期旋转会导致销子断裂、轴脱出，仅适合用于铰接摆动、轴向传力的工况，比如隔离开关的操作连杆、小型设备的舱门撑杆、工装夹具的夹紧杆件连接。

　　建模的时候要注意各零件的配合间隙，轴和套筒的配合面不要做过盈约束，方便后续做装配动画的时候模拟轴的小幅度转动，开口销的楔形角度要符合标准件的参数，斜度控制在1:50，打入后可以靠楔形面的自锁特性防止松脱，不需要额外加防松胶。另外，套筒的两端面和轴的阶梯端面要保证垂直度，公差控制在0.02mm以内，避免装配后轴出现偏斜，导致杆件传力时出现卡滞。在一些有防腐要求的场景，比如户外露天使用的设备，所有钢制零件都要做达克罗表面处理，盐雾测试时间不低于48小时，避免长期淋雨生锈导致拆装困难。如果是用于食品加工设备的杆件连接，套筒和轴都要选304不锈钢材质，表面做抛光处理，粗糙度达到Ra1.6，方便清洁，不会积存物料残渣。
