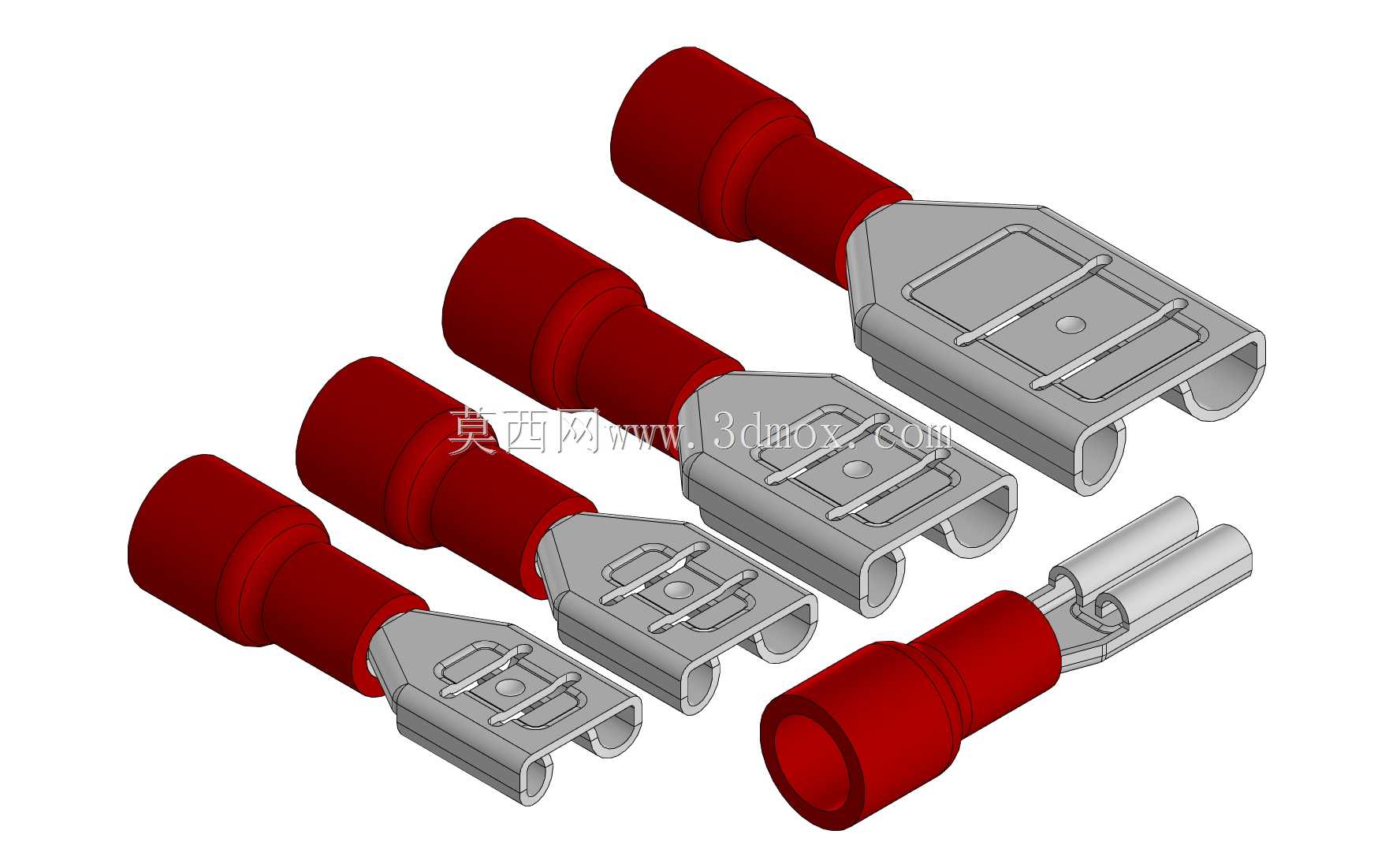

红色绝缘护套铲形冷压接线端子

这类带红色绝缘护套的铲形阴端子，是低压电气布线场景里应用极广的线端连接部件，日常在配电箱二次回路接线、家电内部线束接驳、小型机电设备控制线连接、汽车低压线束对接、工控柜内信号与小功率动力线连接场景中都能见到，主要作用是实现导线端头的规范化压接固定，让导线与对接插片形成稳定可靠的可拆卸电气连接，避免多股铜丝散丝、虚接、接触电阻过大引发的发热、打火、信号中断等问题。

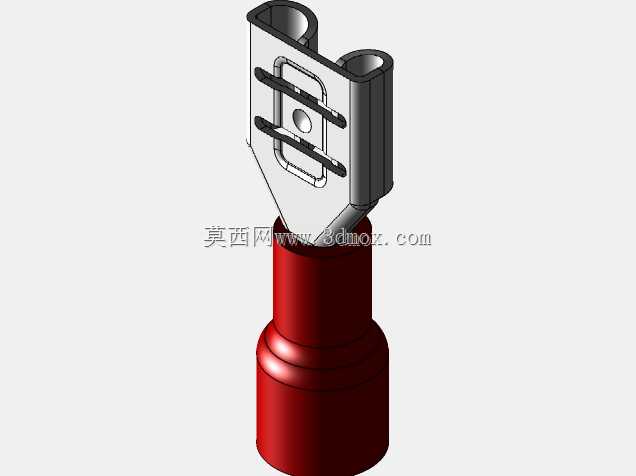

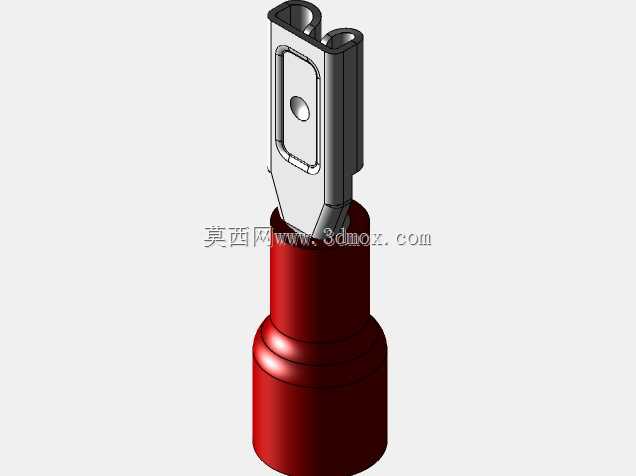

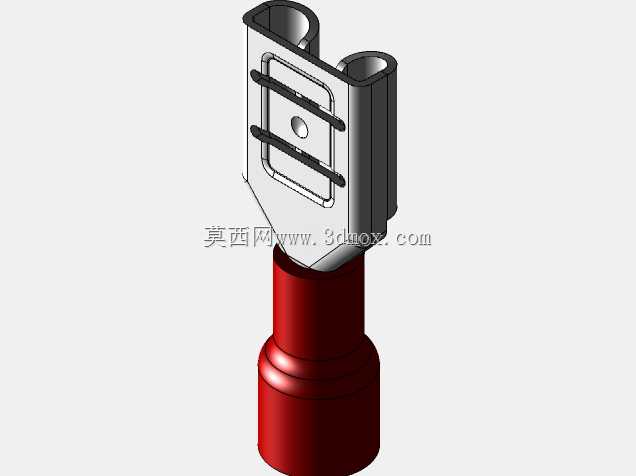

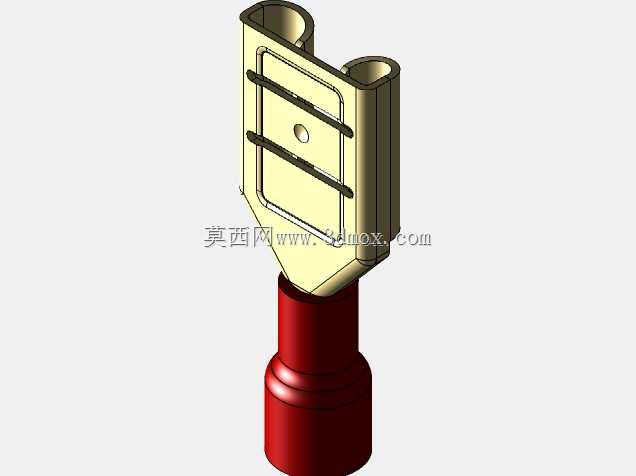

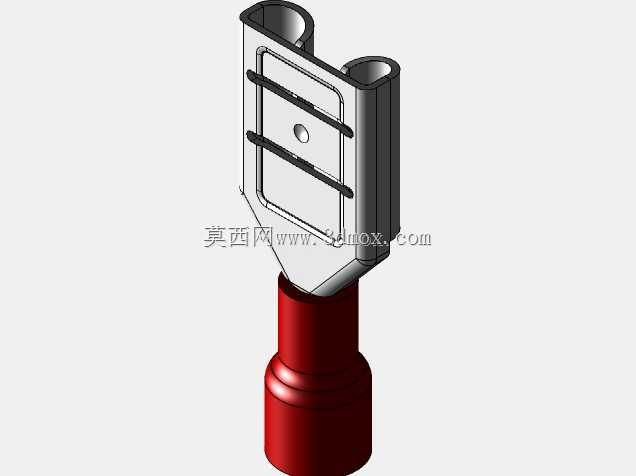

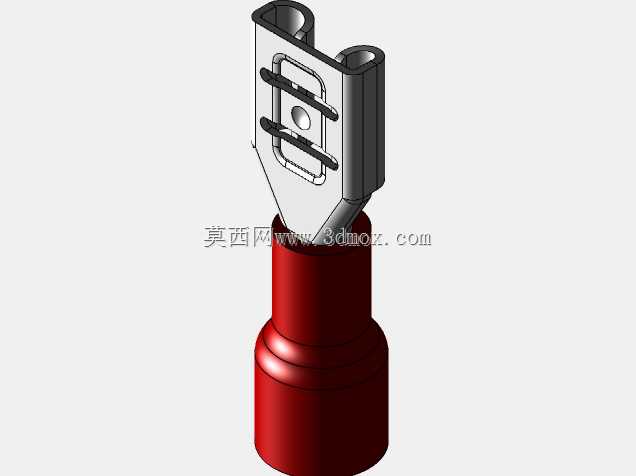

产品功能设计上，前端金属插接部分采用铲形母端结构，内部设置有弹性卡接结构，与对应规格的公端插片对接后，能依靠金属自身弹性提供持续的接触正压力，保证振动工况下也不会出现松脱，接触电阻长期稳定在合格区间；尾部为筒形压接区，适配剥除绝缘层后的多股铜芯导线，压接后能同时实现导线导体的机械固定与电气导通，外层的红色绝缘护套采用软质绝缘材料，一方面可以将压接后的金属导体完全包覆，避免相邻接线点误碰短路，也能防止操作人员接线时误触带电部位，同时不同颜色的护套也能在布线时快速区分线径规格与回路属性，提升布线施工与后期检修的效率。

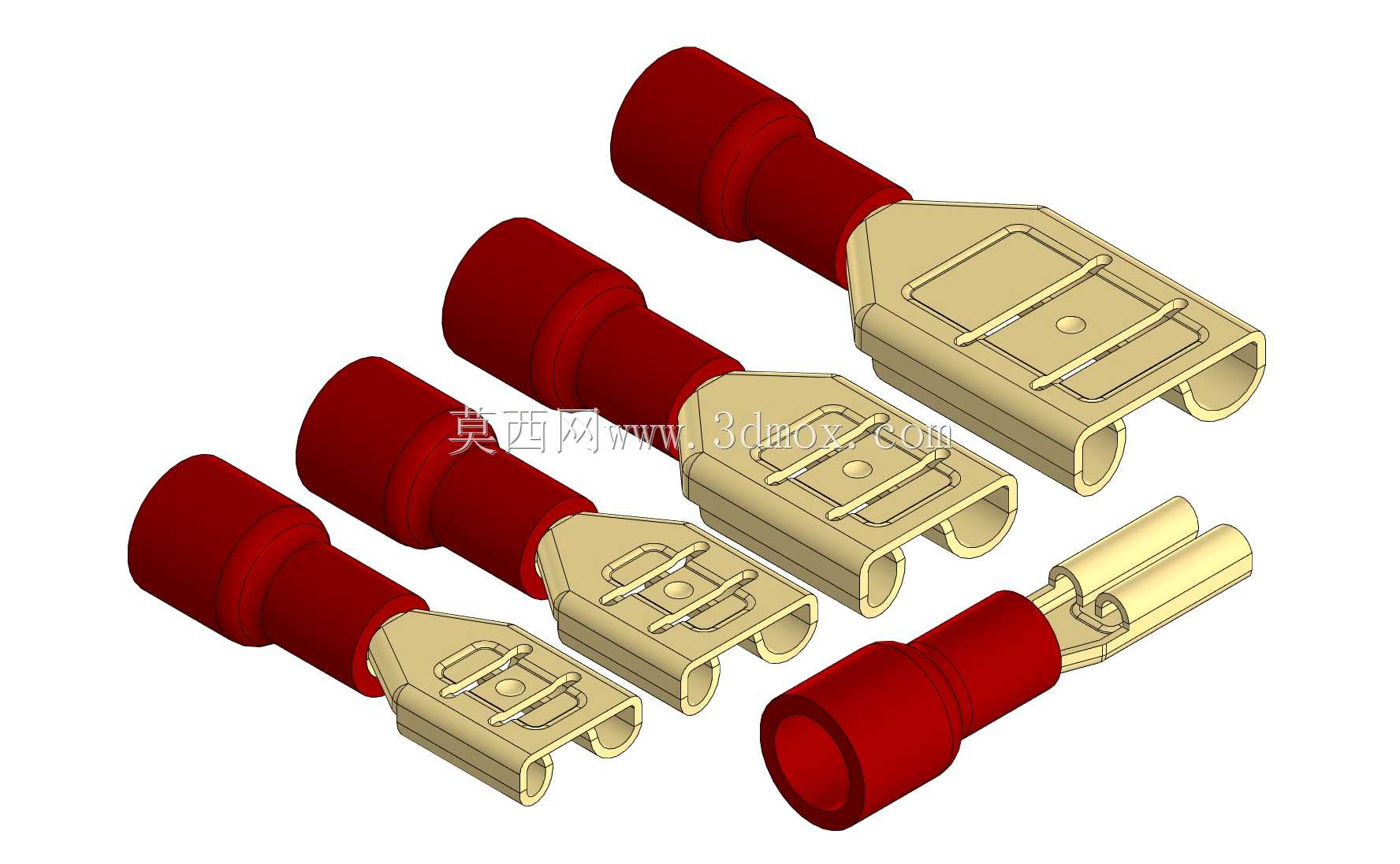

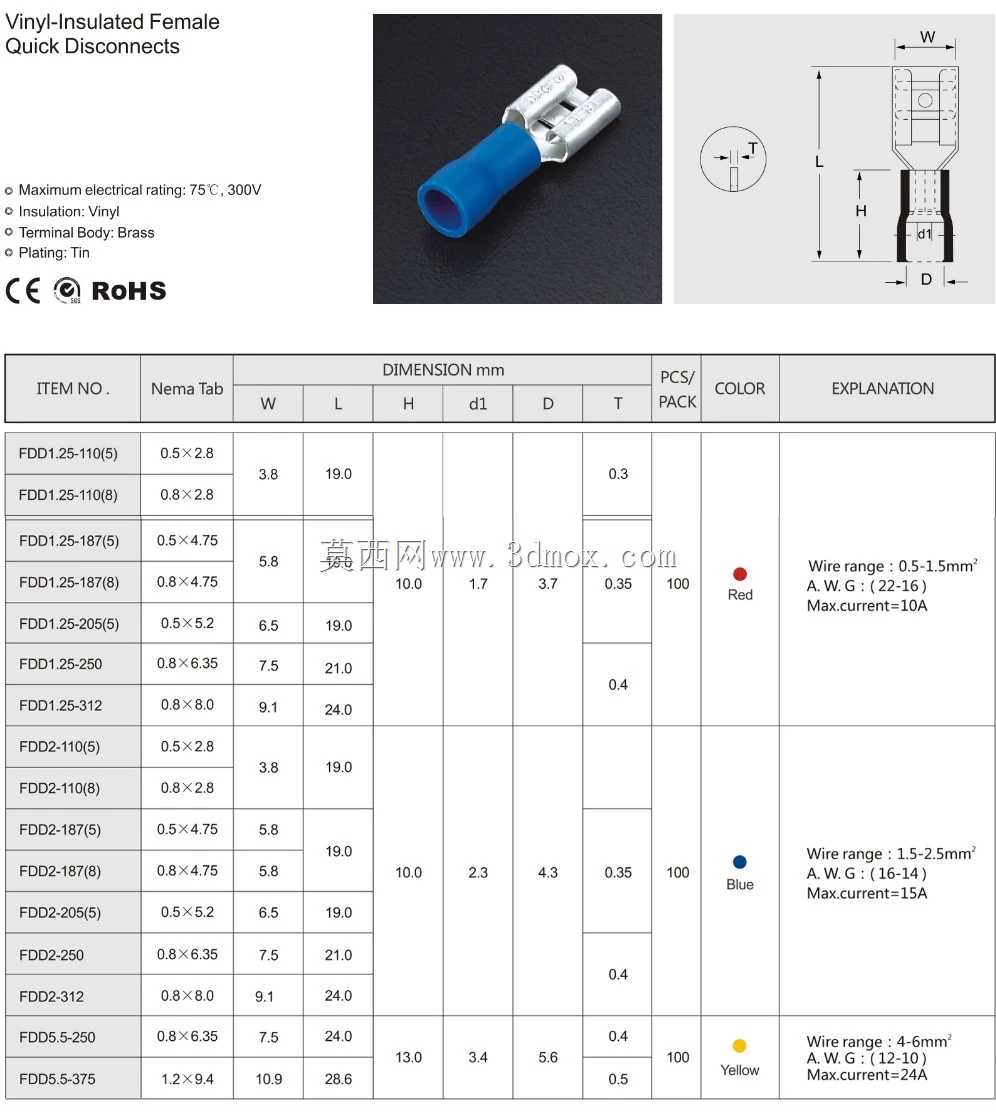

设计思路上，这类端子针对不同线径做了规格细分，适配0.5-1.5平方毫米的导线，对应美标线规AWG22-16的线径范围，插接端匹配2.8/4.8/5.2/6.3/8.0等不同宽度的标准公插片，能覆盖绝大多数低压小电流场景的连接需求；金属基材选用黄铜材质，兼顾优良导电性能与足够的结构弹性，部分表面做镀锡处理，提升抗氧化能力，避免长期使用后接触面氧化导致接触不良。外形与安装边界上，压接完成后的端子整体呈直线型结构，绝缘护套端为圆柱形态，插接端为扁平铲形结构，安装时不需要额外的固定座，压接完成后直接与对应公端对插即可，整体占用空间小，适合在布线空间紧凑的电控箱、设备内部线槽旁密集布置，对接后的插拔力符合行业通用标准，既不会因为插拔力过小导致意外松脱，也不会因为插拔力过大增加施工难度，绝缘护套的端部做了导向扩口设计，方便导线插入压接区，压接后护套尾部能紧贴导线外层绝缘皮，避免导线弯折处应力集中导致线芯折断。
